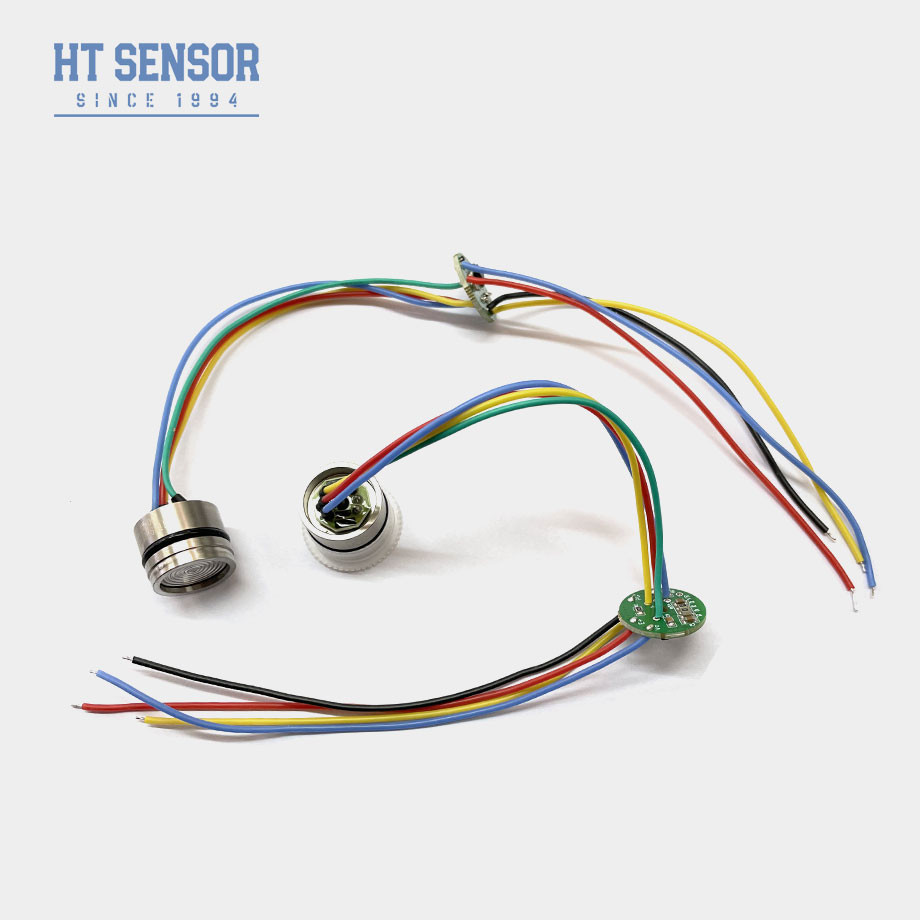

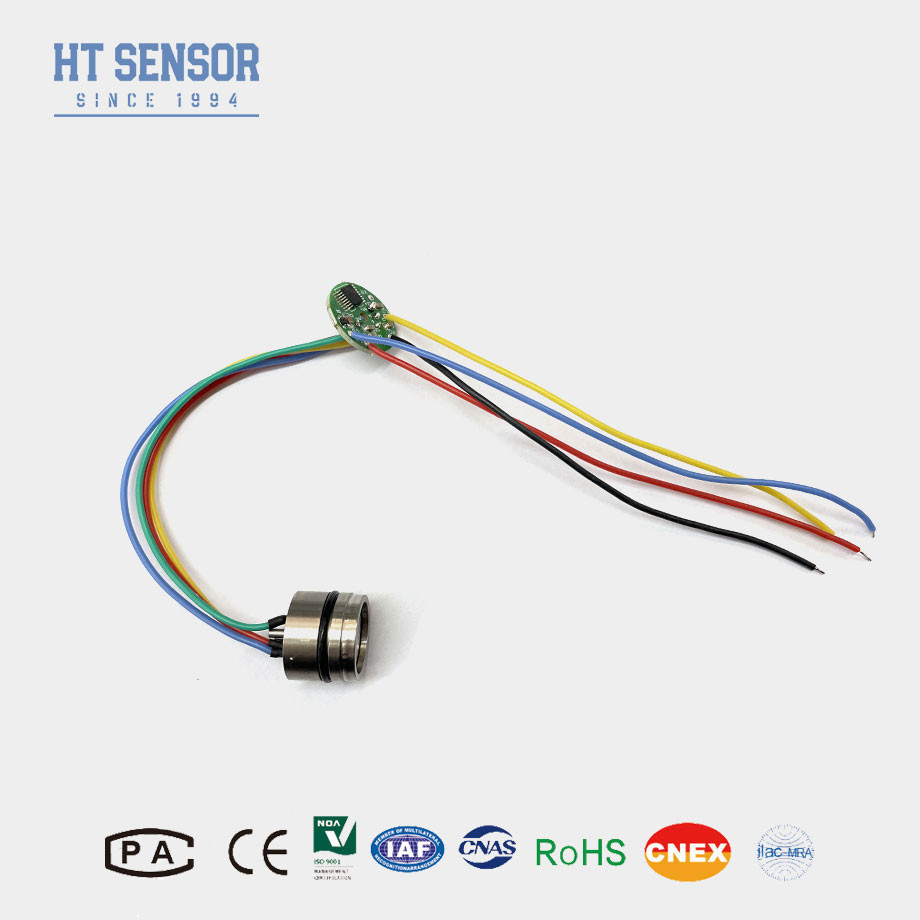

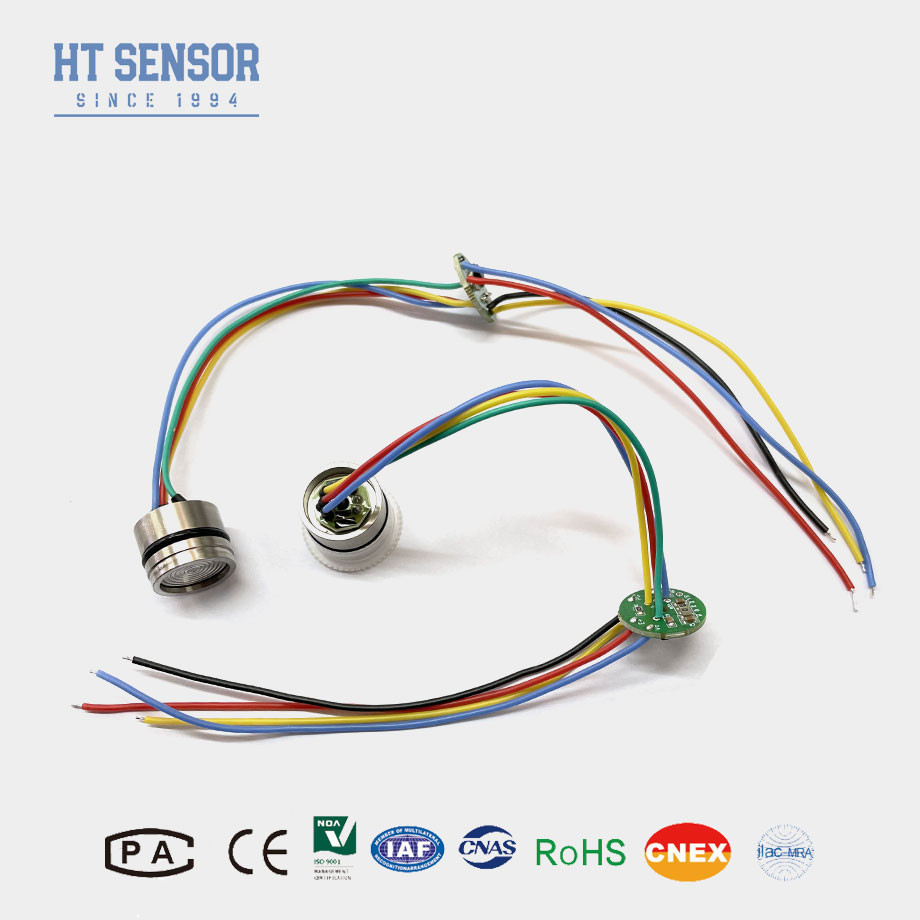

Capteur de pression de silicium diffusé piezoresistant à haute sensibilité de 19 mm
Product Details
| Matériel: | autres | Plage minimale: | -100Kpa |
|---|---|---|---|
| Max Range: | 60MPa | L'offre: | 1.5 mA |
| Produits: | 100 mv + 30 mv | sélectionnable: | Fil de silicone à quatre couleurs ou épingle dorée |
| Modèle: | HT19 | Très haut: | 12 mm |
| Huile de pétrole: | silicium de diffusion | Le fil: | Je ne veux pas |
| Mettre en évidence |
19mm diffused silicon pressure sensor,high sensitivity piezoresistive sensor,silicon pressure sensor with warranty |
||
Product Description
Capteur de pression de silicium diffus de 19 mm Capteur de pression piézorésistif
Introduction du capteur de pression en silicium:
HT19 capteur de pression en silicium piézorésistif, dont le composant principal est un élément de détection en silicium diffus à haute stabilité.C'est un dispositif à base de semi-conducteurs qui convertit la pression mécanique en un signal électrique en tirant parti de l'effet piézorésistif dans le siliciumIl est largement utilisé dans les applications industrielles, automobiles, médicales et de consommation en raison de sa haute sensibilité, de son potentiel de miniaturisation et de son rentabilité.
Caractéristiques du produitdétecteur de pression en silicium:
- Sensitivité élevée: détecte des changements de pression minimes (par exemple, < 1 mbar).
- Sortie linéaire: réponse bien caractérisée aux variations de pression.
- Taille compacte: la technologie MEMS permet l'intégration dans de petits systèmes.
Applications d'une épaisseur d'environ 50 mm:
- Pression de mesure du gaz et du liquide
- Exploitation pétrolière
- L'approvisionnement en eau et en chaleur de la ville
- Système de contrôle de processus
- Inspection de l'aviation et de la navigation
- Pression hydraulique
Données électriques du capteur de pression en silicium
L'offre:1.5mADC Impédance d'entrée:3KΩ~6KΩ
Impédance de sortie:2.5KΩ~6KΩ Résistance à l'isolation:≥100MΩ/50VDC
Voltage d'isolation: 500 VAC entre le boîtier et la connexion électrique ne causera pas de dommages
Compatible avec l'acier inoxydable 316L
Spécification de performance du capteur de pression en silicium
| Paramètres |
La fréquence d'écoulement est de 0 à 10 KPa, de 20 KPa, de 35 KPa, de 100 KPa, de 200 KPa, de 350 KPa, de 700 KPa, de 1 MPa, de 2 MPa.3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Typique | Je suis désolée. | Unités | ||
| Pression Non linéaire |
± 0.15 |
± 0.3 | % F.S. | |
| Répétabilité sous pression et hystérésis | 0.02 | 0.05 | % F.S. | |
| Sortie nulle | 0 ± 1 | 0 ± 2 | MV | |
| Sortie de la portée | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | MV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | MV | |
| Erreur de température nulle | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Température d'erreur | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Pression de preuve | 3X Dimension nominale ou 120 MPa, selon la valeur inférieure | Je vous en prie. | ||
| Plage de température de fonctionnement | - 20 à 80 | °C | ||
| Plage de température compensée | La fréquence d'écoulement de l'électricité doit être supérieure ou égale à: | °C | ||
| Plage de température de stockage | -40 à 125 | °C | ||
Note :Paramètre ci-dessus dans les conditions suivantes:Alimentation: 1,5mA Température: 25°C
Dimension
Nom de l'organisme:
1. Faites attention à l'ajustement entre la taille du noyau et le boîtier du transmetteur pendant l'assemblage pour atteindre l'étanchéité à l'air requise
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter de bloquer ou d'endommager la plaque de compensation.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.
FQA:
1Q: Quelles sont les caractéristiques de votre capteur de pression?
R: Haute précision, durabilité et excellentes performances.
2.Q: Puis-je personnaliser les spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre aux besoins spécifiques.
3Q: Quelle est votre capacité de production?
R: Nos installations de fabrication peuvent produire jusqu'à 30 000 capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison
4.Q: Quelle est la période de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.
5Q: Quel est le prix des produits?
A: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme
6.Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC est toujours disponible.
