Sensor de pression au silicium HT26V pour les applications de puissance et d'hydrologie dans la métallurgie pétrolière et chimique
Product Details
| Matériel: | autres | Plage minimale: | 10 kPa |
|---|---|---|---|
| Max Range: | 40 MPa | L'offre: | 1.5 mA |
| Produits: | 100 mv + 2 mv | sélectionnable: | Fil de silicone à quatre couleurs ou épingle dorée |
| Modèle: | HT26V | Huile de pétrole: | silicium de diffusion |
| Le pouvoir: | 10VDC | ||
| Mettre en évidence |
Sensor de pression de silicium en hydrologie,Sensor de pression au silicium pour la métallurgie,Capteur de pression de silicium chimique pétrolier |
||
Product Description

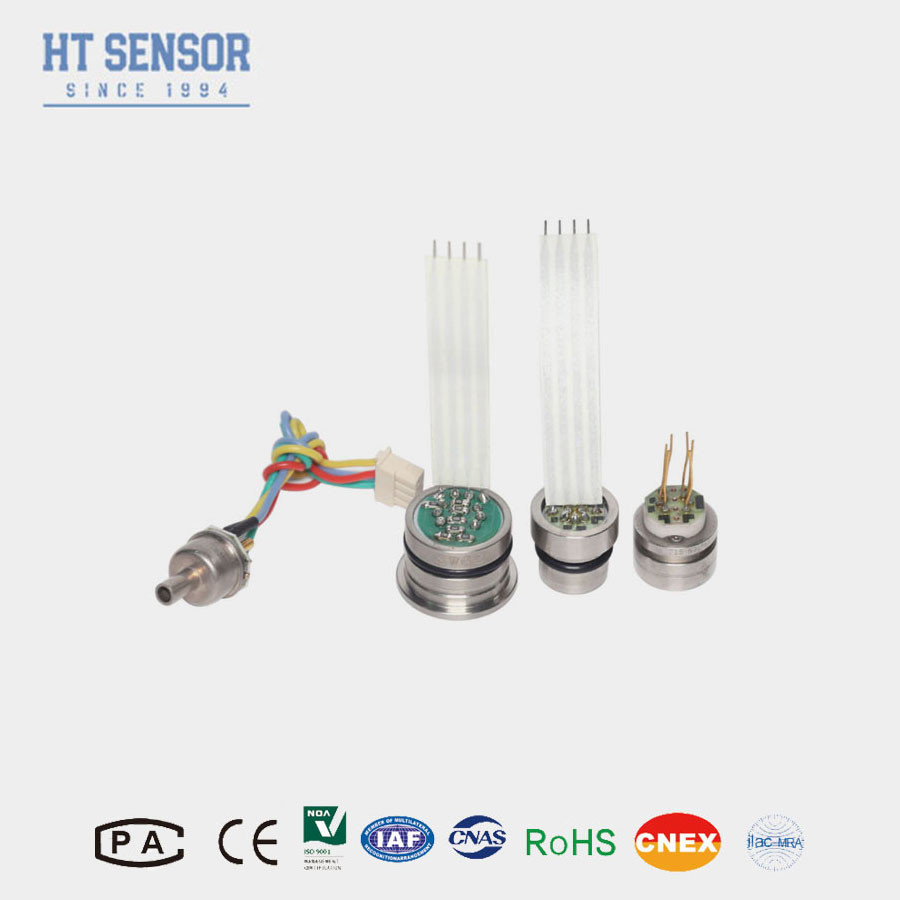

HT26V Capteur de pression de silicium diffusé Capteur de pression piézoresistif
Introduction du capteur de pression en silicium:
HT26V est une puce de silicium piezoresistive de haute sensibilité intégrée comme élément de détection de pression.Le diaphragme de séparation en amont isole complètement la puce de pression du milieu à mesurer. il est facile à installer.
Fourniture d'alimentation à tension constante 10V, sortie 100mv, compensation de température large, réglage de la résistance laser, bonne stabilité, fiabilité élevée
Caractéristiques du produitdétecteur de pression en silicium:
1.Utilisant une technologie de pointe et un boîtier en acier inoxydable 316L
2- Une fiabilité, une répétabilité et une stabilité exceptionnelles
3. hauteur de 7 mm, personnalisable
Applicationsd'une épaisseur d'environ 50 mm:
1. Convient pour mesurer la pression des gaz et des liquides non corrosifs avec compatibilité en acier inoxydable 316L
2Appliqué dans divers sites de processus industriels, y compris le pétrole, la chimie, la métallurgie, l'énergie et l'hydrologie
3Utilisé dans les industries maritimes et aéronautiques
4.Appareils de commande hydraulique ou pneumatique
Données électriques du capteur de pression en silicium
L'impédance d'entrée de l'alimentation:10VDC: 3KΩ~6KΩ
Impédance de sortie:2.5KΩ~6KΩ Résistance à l'isolation:≥100MΩ/50VDC
Voltage d'isolation: 500 VAC entre le boîtier et la connexion électrique ne causera pas de dommages
Compatible avec l'acier inoxydable 316L
Spécification de performance du capteur de pression en silicium
| Paramètres de performance: | ||||||
| Plage de mesure | Épaisseur (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa | ||||
| Absolute (A) | Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission. | |||||
| Sélectionné | Le système d'aérodrome doit être équipé d'un système d'aérodromes. | |||||
| Le type | Je suis désolé. | Unité | ||||
| Linearité | ± 0.15 | ± 0.3 | % F.S. | |||
| Répétabilité | 0.05 | 0.1 | % F.S. | |||
| Hystérésis | 0.05 | 0.1 | % F.S. | |||
| Débit de compensation nul | 0 ± 1 | 0 ± 2 | MV | |||
| Produit à grande échelle | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | MV | ||
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | MV | |||
| Température de décalage zéro. | ≤ 20 KPa | ± 1 | ± 25 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |||
| Température à pleine échelle. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |||
| Temps compensé. | ≤ 20 KPa | 0 ¢ 50 | °C | |||
| ≥ 35 kPa | 0 ¢ 70 | °C | ||||
| Température de fonctionnement | - 20 ¢ 80 | °C | ||||
| Température de stockage | - 40 ¢ 125 | °C | ||||
| Surcharge admissible | 3 fois l'échelle totale | |||||
| Pression de rupture | 5 fois la taille totale | |||||
| Stabilité à long terme | 0.2 % | F.S./année | ||||
| Matériau du diaphragme | autres | |||||
| Résistance à l'isolation | Pour les appareils à courant alternatif | |||||
| Vibration | Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz | |||||
| Le choc | 100 g, 11 ms | |||||
| Temps de réponse | ≤ 1 ms | |||||
| Sceau de l'anneau O | Déchets d'acier ou d'acier | |||||
| Remplissage du milieu | Huile de silicium | |||||
| Le poids | ¥ 25 g | |||||
| Les paramètres sont testés dans les conditions suivantes: tension constante de 10 V et température ambiante de 25 °C | ||||||
