2 Structure de la jauge d'affichage du commutateur Jauges numériques industrielles avec alarmes haute / basse et haute / haute
Product Details
| Modèle N°.: | BPK-IV | Application du projet: | Produits industriels |
|---|---|---|---|
| La structure: | Mesure d'affichage | Paquet de transport: | Emballage standard à l'exportation avec carton |
| Origine: | Baoji, en Chine | Garantie: | 2 ans |
| Plage de mesure: | Produits industriels à pression moyenne | Commutateur: | 2 commutateur |
| Mettre en évidence |
Structure de l'affichage Les jauges numériques industrielles,2 Switch Industrial Digital Gauges |
||
Product Description
Description du produit
Mesureurs numériques industriels avec commutateur d'alarme haute/basse et haute/haute/haute

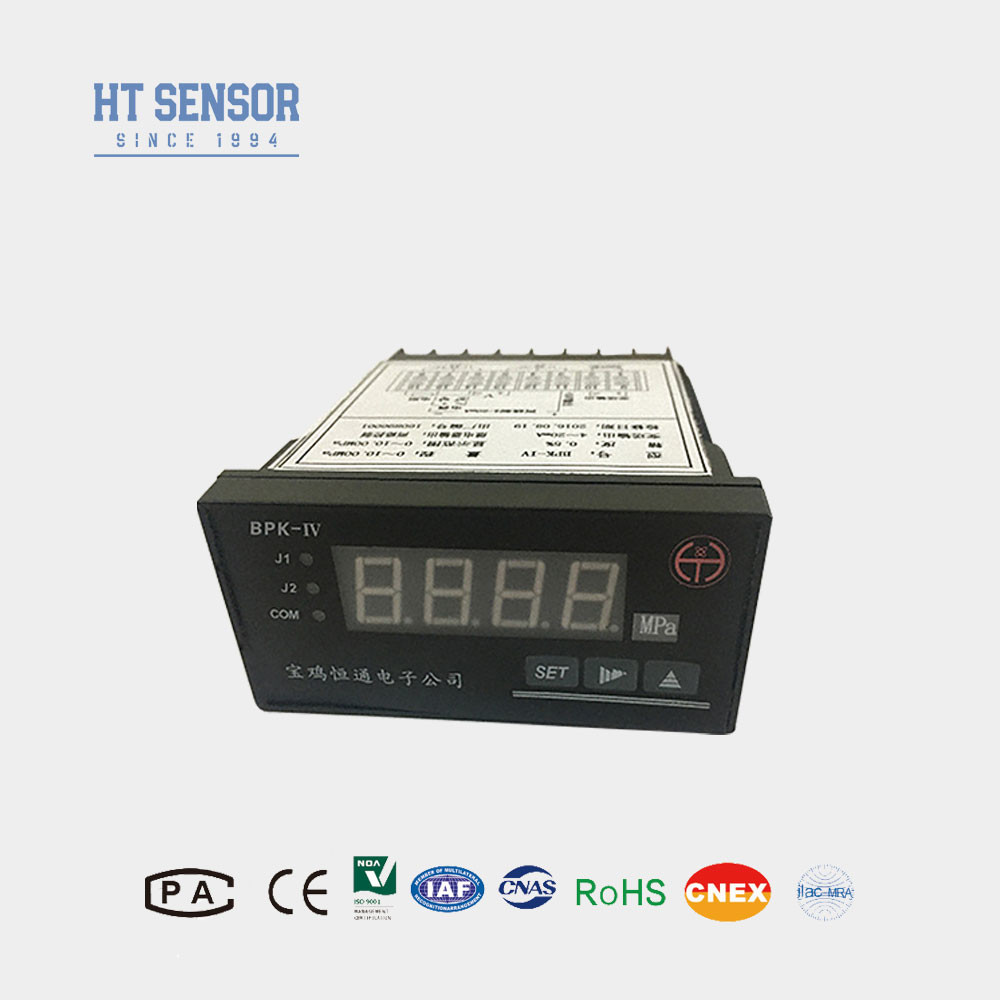

L'indicateur de pression BPK-IV
Introduction:
1. Divers RTDS, thermocouples ou signaux d'entrée standard peuvent être sélectionnés (voir tableau).
2La sortie de transmission isolée est de 12 bits, sa portée peut être réglée.
3. Deux sorties de relais, peuvent être réglées sur le type d'action d'alarme haut/bas, haut/haut-haut ou bas/bas-bas.
Spécification
1. tension d'alimentation: 220 VAC /24 VDC(±10%);
2Température ambiante: 0 à 50 °C; humidité relative: ≤ 85%Gas non corrosif
3. Signal d' entrée, portée d' affichage et paramètres pertinents: (voir tableau 1)
Tableau 1
| Code du signal d'entrée | Signaux d'entrée | Portée de l'affichage | Résolution | Précision | Impédance d'entrée |
| 00 | T TC | 0 à 400 °C | 1°C | 00,2% | Une centaine de milliers. |
| 01 | R TC | 0 à 1600 °C | 1°C | 00,2% | Une centaine de milliers. |
| 02 | J TC | 0 à 1200 °C | 1°C | 00,2% | Une centaine de milliers. |
| 03 | Le nombre de fois où les données sont utilisées | 0 à 2300 °C | 1°C | 00,2% | Une centaine de milliers. |
| 04 | B TC | 350 à 1800 °C | 1°C | 00,2% | Une centaine de milliers. |
| 05 | S TC | 0 à 1600 °C | 1°C | 00,2% | Une centaine de milliers. |
| 06 | K TC | 0 à 1300 °C | 1°C | 00,2% | Une centaine de milliers. |
| 07 | E TC | 0 à 900 °C | 1°C | 00,2% | Une centaine de milliers. |
| 08 | Pt100 RDT | - 200 à 600 °C | 0.1 °C | 00,2% | (0,2 mA) |
| 09 | Cu50 RTD | - 50,0 à 150,0 oC | 0.1 °C | 00,2% | (0,2 mA) |
| 10 | 0~375Ω de pression à distance | La limite de portée inférieure et supérieure peut être fixée de -1999 à 9999 | La portée de l'affichage est continue de -1999 à 9999 à l'aide d'un échantillon A/D de 16 bits | 00,2% | (0,2 mA) |
| 11 | Diviseur de courant de 0 à 75 mV | 00,1% | Une centaine de milliers. | ||
| 12 | 0 à 30 mV | 00,1% | Une centaine de milliers. | ||
| 13 | Signal standard de 0 à 5 V | 00,1% | Une centaine de milliers. | ||
| 14 | Signal standard de 1 à 5 V | 00,1% | Une centaine de milliers. | ||
| 15 | Signal standard de 0 à 10 V | 00,1% | Une centaine de milliers. | ||
| 16 | Signal standard de 0 à 10 mA | 00,1% | 20Ω | ||
| 17 | Signal standard de 0 à 20 mA | 00,1% | 20Ω | ||
| 18 | Signal standard de 4 à 20 mA | 00,1% | 20Ω |
Tableau 2
| Signal de sortie de transmission | Courant de sortie | Portée de la transmission | Voltage isolé | - Je vous en prie. résolution |
Précision | Capacité de charge | Voltage en circuit ouvert |
| 00 | 4 à 20 mA | Transmettre des données dans la portée au signal de courant standard | Unité de régulation | 12 bits | 00,3% | ≤ 500Ω | 15 V |
| 01 | 0 à 20 mA |
Ce produit est uniquement fabriqué en signaux de courant de sortie de 4 ~ 20mA ou 0 ~ 20mA.Il peut être personnalisé à partir du fabricant ou auto-connecté 250 ou 500 ohm résistance pour 1 ~ 5V ou 0 ~ 5V, 0 ~ 10V de tension et de résistance (note: la précision de la résistance affecte directement la précision de la tension de sortie de transmission).
5.Rcapacité de contact de sortie: (voir tableau 3)
Tableau 3
| 250 V ou 120 V | 120 V ou 48 V | Pour les appareils électroniques | Durée de vie du relais | ||||
| AC | DC | AC | DC | AC | DC | > 100000 fois |
|
| Courant maximal (charge résistive) | 3A | 2A | 4A | 3A | 5A | 4A | |
| Max. courant (charge inductive) | 0.3A | 0.2A | 0.4A | 0.3A | 0.5A | 0.4A | |
6- Je vous en prie.puissance externe DC24V/30mAIl peut alimenter l'émetteur.
7Avec.fonction de compensation automatique de la températurepourdétecteur de thermocouple.
8Avec.fonction de protection contre la déconnexion.
| Modèle | Dimension du contour | Dimension de sortie du panneau ((mm) | Nom de l'entreprise |
| Le groupe de contrôle de l'émission | 160×80×80 (horizontale) | 152Un point nul.8× 76Un point nul.7 | |
| BPK-IV | 96×48×112 (horizontalement) | 92Un point nul.7× 44Un point nul.5 | |
| Le groupe de contrôle de l'émission | Le nombre d'étoiles est le nombre d'étoiles de la série. | 76Un point nul.7×152Un point nul.8 | |
| Le groupe de contrôle de l'émission | Le nombre de points de contact doit être le même que le nombre de points de contact. | 44Un point nul.5× 92Un point nul.7 | |
| Le groupe de contrôle de l'émission | 96×96×112 (carré) | 92Un point nul.7× 92Un point nul.7 | |
| Le groupe BPK-IIIF2 | 48×48×108 (quadré) | 44Un point nul.5× 44Un point nul.5 | Avec lampe d'alarme J2 sans relais J2 |
| Les produits de base doivent être présentés dans le dossier de référence. | 72 × 72 × 112 | 67Un point nul.7× 67Un point nul.7 |
| société |
