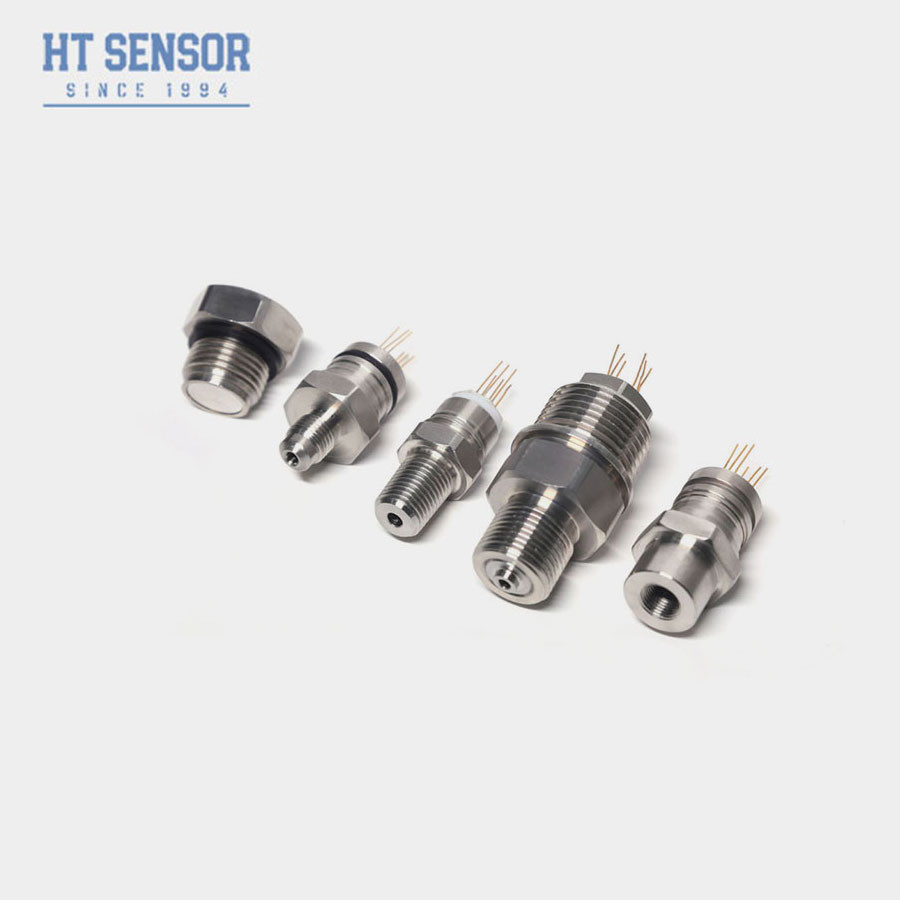

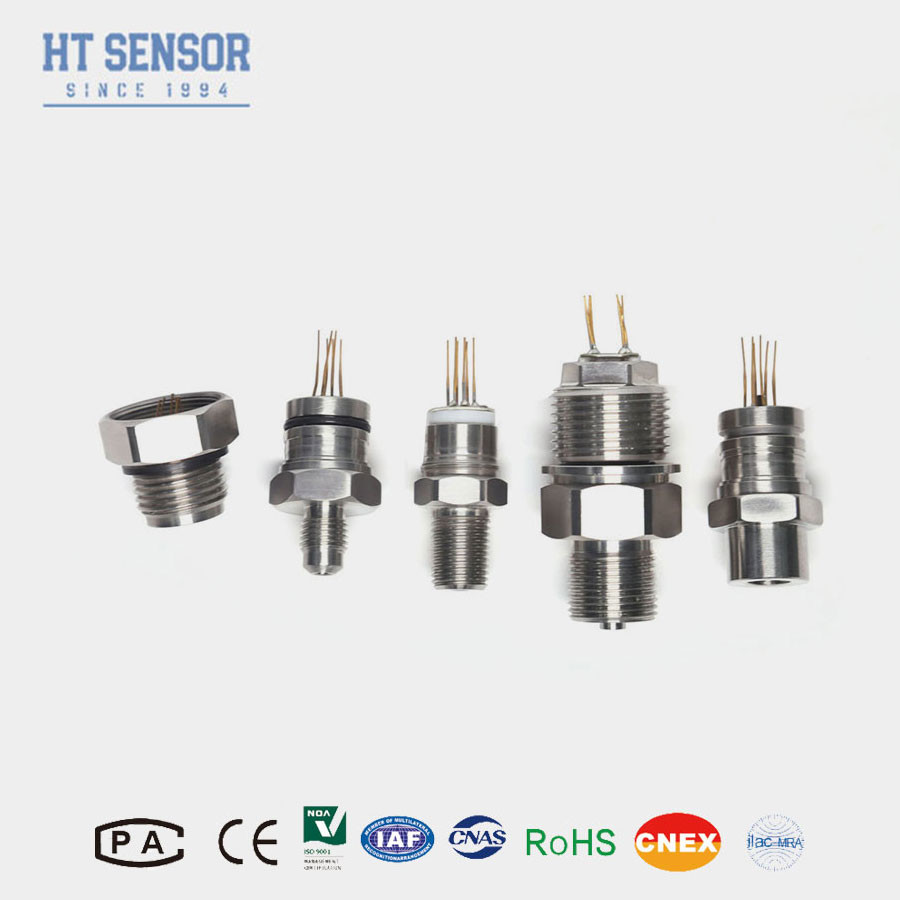

Capteur de pression de silicium OEM de 15 mm avec fil 1/4 npt pour la mesure du niveau du liquide
Détails du produit
| Type de fil: | peut contenir du fil | Type de câblage: | Pins de Kovar plaqués or ou à quatre fils |
|---|---|---|---|
| Mesure du milieu: | Gaz et liquide | Le pouvoir: | 5 à 10 VDC /1,5 mA |
| Produits: | 10 mv/V 100+-30 mv | Mots clés: | Mini capteur |
| Paquet de transport: | Cartonné | Marque déposée: | - Je ne sais pas. |
| Matériel: | 316L en acier inoxydable | ||
| Mettre en évidence |
Capteur de pression au silicium de 15 mm,Sensor de pression au silicium pour la mesure du niveau du liquide,Capteur de pression au silicium |
||
Description du produit
15mm OEM 316L en acier inoxydable capteur de pression au silicium pour test liquide
Capteur de pression piézoresistif au silicium
Introduction du capteur de pression en silicium:
Le est un capteur de pression piézorésistif en silicium doté d'éléments de silicium diffus très stables au cœur.Il utilise l'effet piézorésistif du silicium diffusé pour mesurer la pression des liquides et des gazLe capteur peut convertir les signaux de mesure de pression et de niveau en sortie électrique mv. Le capteur dispose d'une interface rapide et précise.La non-linéarité du capteur est calculée selon la méthode BFSL du moindre carré, qui est largement utilisé dans le compresseur d'air, le système de réfrigération et d'autres applications.
Caractéristiques du produitd'une épaisseur d'environ 50 mm:
- Utilise une technologie de pointe et est encapsulé dans un acier inoxydable 316Llogement
- Large plage de mesure 0~350KPa~60MpaS
- Haute fiabilité et excellente stabilité
- Différentes interfaces filetées disponibles à la sélection
- Convient à la mesure de la pression des gaz et des liquides non corrosifs avec 316LCompatibilité avec l'acier inoxydable
- Conception compacte, idéale pour les applications à espace limité
- Utilisés dans les systèmes de contrôle de processus pour la surveillance et le contrôle de la pression
- Généralement utilisé dans les systèmes de réfrigération et les compresseurs d'air pour la mesure de la pression
- L'alimentation électrique: ≤ 2 mA de courant continu (type 1,5 mA de courant continu)
- Impédance d'entrée:3KΩ~6KΩ
- Impédance de sortie:2.5KΩ~6KΩ
- Connexion électrique: épingles Kovar plaquées d'or ou câbles à haute température de 100 mm
| Paramètres de performanced'une épaisseur d'environ 50 mm: | ||||
| Plage de mesure | Épaisseur (G) | Le système de régulation de la température doit être conforme à la norme ISO/IEC 17049. | ||
| Absolute (A) | Le système de régulation de la température doit être conforme à l'annexe I. | |||
| Sélectionné | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. | |||
| Le type | Je suis désolé. | Unité | ||
| Linearité | ± 0.15 | ± 0.3 | % F.S. | |
| Répétabilité | 0.05 | 0.1 | % F.S. | |
| Hystérésis | 0.05 | 0.1 | % F.S. | |
| Débit de compensation nul | 0 ± 1 | 0 ± 2 | MV | |
| Produit à grande échelle | 100 ± 10 | 100 ± 30 | MV | |
| Température de décalage zéro. | ± 0.5 | ± 1 | % F.S. | |
| Température à pleine échelle. | ± 0.5 | ± 1 | % F.S. | |
| Temps compensé. | 0 à 70 | oC | ||
| Température de fonctionnement | - 20 à 80 | oC | ||
| Température de stockage | -40 à 125 | oC | ||
| Surcharge admissible | Prenez la valeur la plus petite entre 3 fois l'échelle complète ou 80MPa | |||
| Pression de rupture | 5 fois la taille totale | |||
| Stabilité à long terme | 0.2 % | F.S./année | ||
| Matériau du diaphragme | autres | |||
| Résistance à l'isolation | Pour les appareils à courant alternatif | |||
| Vibration | Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz | |||
| Le choc | 100 g, 11 ms | |||
| Temps de réponse | ≤ 1 ms | |||
| Sceau de l'anneau O | Déchets d'acier ou d'acier | |||
| Remplissage du milieu | Huile de silicium | |||
| Le poids | environ 20 g | |||
| Les paramètres sont testés dans les conditions suivantes: 1,5 mA @ 25°C | ||||
| Construction du schéma | |

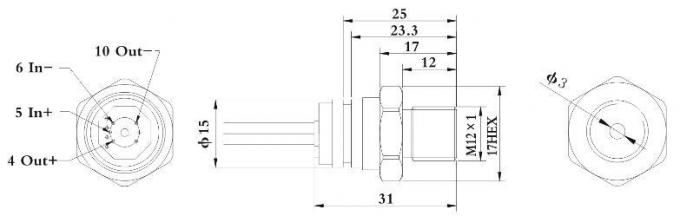

| type 1 | |

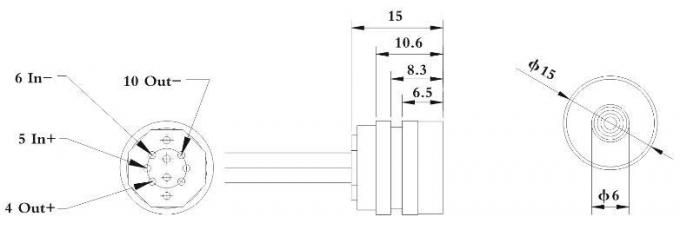

| type 2 | |

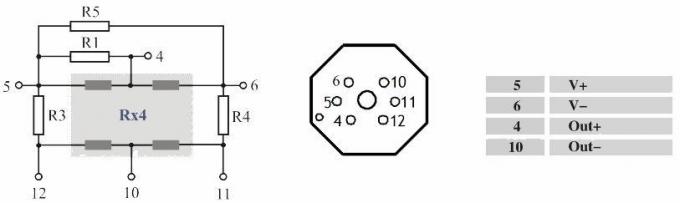

| Connexion électrique et compensation |
|
|

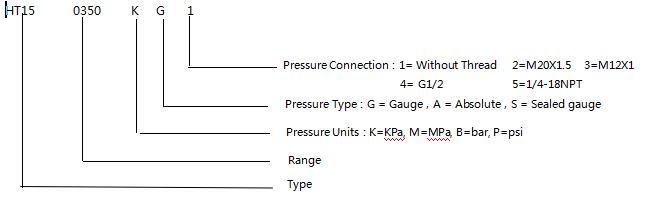

| Exemples de sélection |
| Conseils pour commander |
l'air nécessaire étanchéité
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter que la plaque de compensation ne soit bloquée ou endommagée.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.
