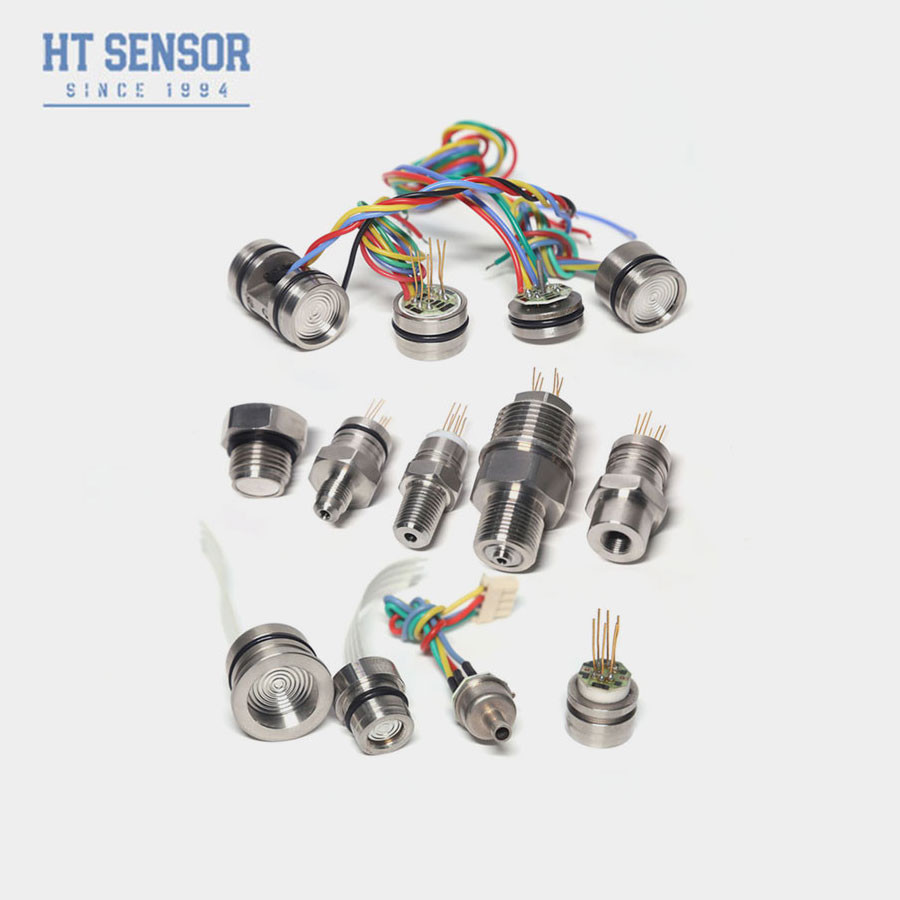

Capteur de pression de silicium en acier inoxydable de 15 mm OEM pour la mesure du niveau du liquide

Informations de base

Lieu d'origine:	Baoji, en Chine
Nom de marque:	HT SENSOR
Certification:	CE,RoHs,ISO9001

Quantité de commande min:	1
Prix:	negotiable
Détails d'emballage:	Paquet d'exportation standard
Délai de livraison:	5-8 jours ouvrables
Conditions de paiement:	L/C, T/T et Western Union
Capacité d'approvisionnement:	5000 pièces par mois

meilleur prix Contactez

Détail Infomation

Type de fil:	peut contenir du fil	Type de câblage:	Pins de Kovar plaqués or ou à quatre fils
Mesure du milieu:	Gaz et liquide	Le pouvoir:	5 à 10 VDC /1,5 mA
Produits:	10 mv/V 100+-30 mv	Mots clés:	Mini capteur
Paquet de transport:	Cartonné	Marque déposée:	- Je ne sais pas.
Matériel:	316L en acier inoxydable	Le fil:	1/4 de NPT, 1/2 de NPT
Range maximale:	40 MPa
Mettre en évidence:	Capteur de pression au silicium de 15 mm , Capteur de pression au silicium en acier inoxydable 316L , Capteur de pression au silicium

Description de produit

Capteur de pression au silicium en acier inoxydable OEM 316L de 15 mm pour les essais liquides

Capteur de pression piézoresistif au silicium

Introduction du capteur de pression en silicium:

Le est un capteur de pression piézorésistif en silicium doté d'éléments de silicium diffus très stables au cœur.Il utilise l'effet piézorésistif du silicium diffusé pour mesurer la pression des liquides et des gazLe capteur peut convertir les signaux de mesure de pression et de niveau en sortie électrique mv. Le capteur dispose d'une interface rapide et précise.
Caractéristiques du produitd'une épaisseur d'environ 50 mm:

Utilise une technologie de pointe et est encapsulé dans un acier inoxydable 316Llogement
Large plage de mesure 0~350KPa~60MpaS
Haute fiabilité et excellente stabilité
Différentes interfaces filetées disponibles à la sélection

Performance électriqued'une épaisseur d'environ 50 mm:

L'alimentation électrique: ≤ 2 mA de courant continu (type 1,5 mA de courant continu)
Impédance d'entrée:3KΩ~6KΩ
Impédance de sortie:2.5KΩ~6KΩ
Connexion électrique: épingles Kovar plaquées d'or ou câbles à haute température de 100 mm

Paramètres de performanced'une épaisseur d'environ 50 mm:
Plage de mesure	Épaisseur (G)	Le système de régulation de la température doit être conforme à la norme ISO/IEC 17049.
	Absolute (A)	Le système de régulation de la température doit être conforme à l'annexe I.
	Sélectionné	Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage.
	Le type		Je suis désolé.	Unité
Linearité	± 0.15		± 0.3	% F.S.
Répétabilité	0.05		0.1	% F.S.
Hystérésis	0.05		0.1	% F.S.
Débit de compensation nul	0 ± 1		0 ± 2	MV
Produit à grande échelle	100 ± 10		100 ± 30	MV
Température de décalage zéro.	± 0.5		± 1	% F.S.
Température à pleine échelle.	± 0.5		± 1	% F.S.
Temps compensé.	0 à 70			oC
Température de fonctionnement	- 20 à 80			oC
Température de stockage	-40 à 125			oC
Surcharge admissible	Prenez la valeur la plus petite entre 3 fois l'échelle complète ou 80MPa
Pression de rupture	5 fois la taille totale
Stabilité à long terme	0.2 %			F.S./année
Matériau du diaphragme	autres
Résistance à l'isolation	Pour les appareils à courant alternatif
Vibration	Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz
Le choc	100 g, 11 ms
Temps de réponse	≤ 1 ms
Sceau de l'anneau O	Déchets d'acier ou d'acier
Remplissage du milieu	Huile de silicium
Le poids	environ 20 g
Les paramètres sont testés dans les conditions suivantes: 1,5 mA @ 25°C

Construction du schéma
type 1
type 2

Connexion électrique et compensation

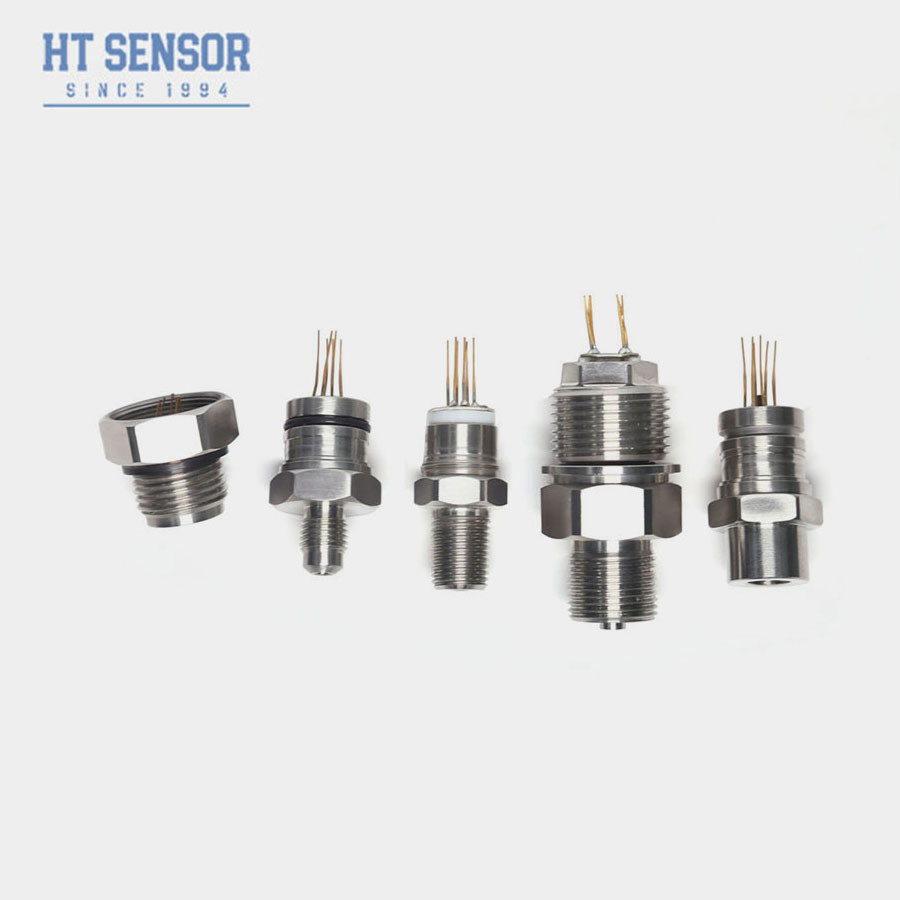

Capteur de pression de silicium en acier inoxydable de 15 mm OEM pour la mesure du niveau du liquide 2

Exemples de sélection

Capteur de pression de silicium en acier inoxydable de 15 mm OEM pour la mesure du niveau du liquide 3

Conseils pour commander

1. Faites attention à l'ajustement entre la taille du noyau et le boîtier de l'émetteur pendant l'assemblage pour atteindre le
l'air nécessaire étanchéité
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter que la plaque de compensation ne soit bloquée ou endommagée.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.

Produits

Questions et réponses

1.Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?

A: haute précision, durabilité et excellentes performances.

2.Q: Puis-je personnaliser les spécifications spéciales?

R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons le service OEM et ODM

3Q: Quelle est votre capacité de production?

A: Je suis désolé. Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison
.

4.Q: Quelle est la période de livraison typique?

A: Je suis désolé.5 à 8 jours ouvrablesPour les modèles standard, les produits personnalisés peuvent varier.
