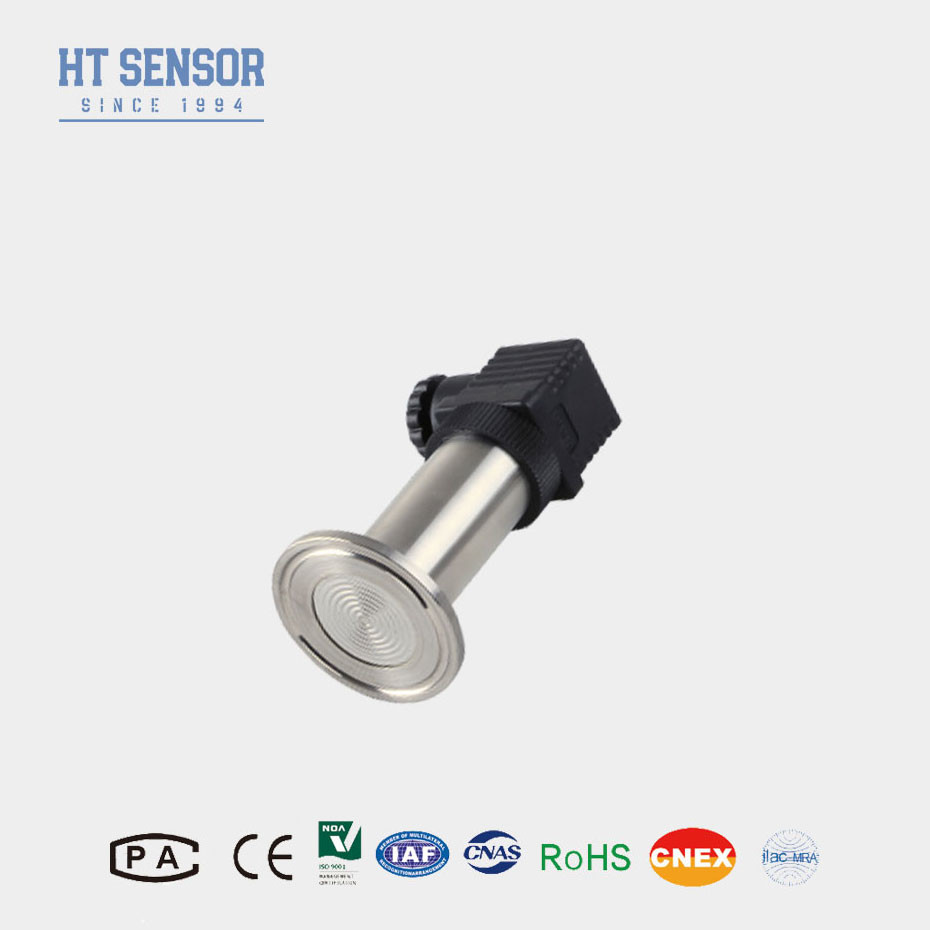

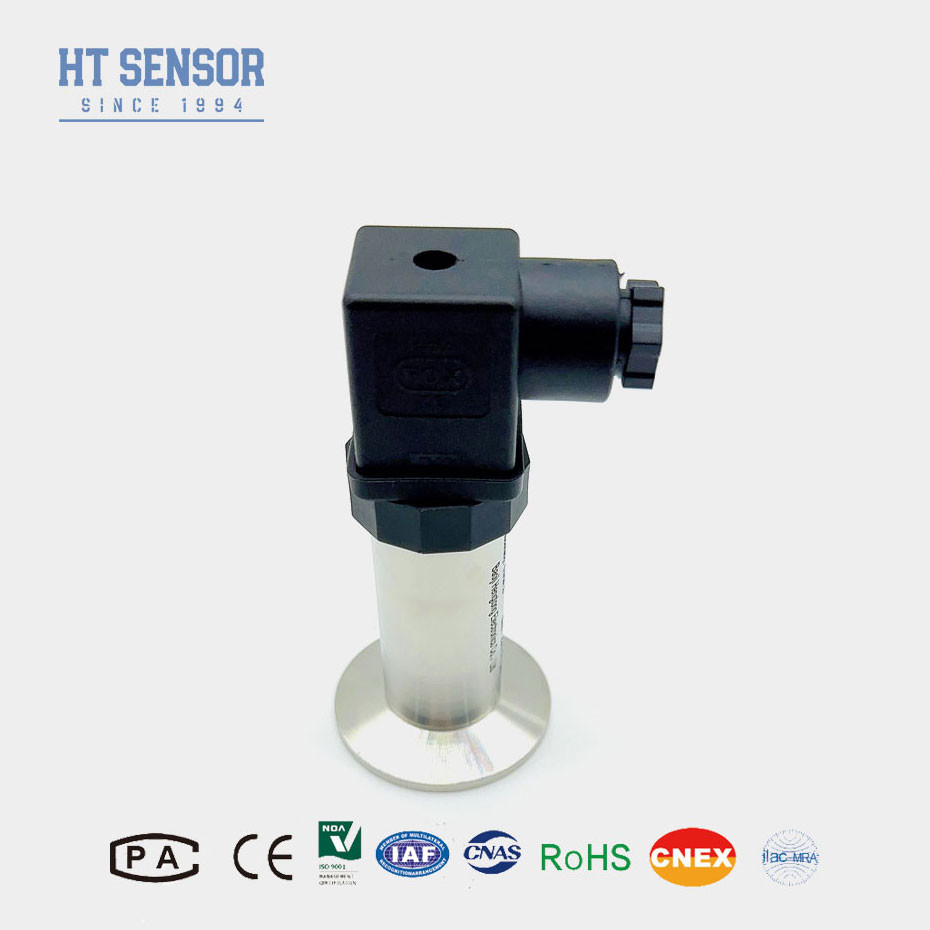

4-20mA Clampe à film plat Transmetteur de pression Flux de diaphragme Transmetteur de pression Sensor
Product Details
| Modèle N°.: | BP93420-IQ | Énergie: | 24 VDC |
|---|---|---|---|
| Signal de sortie: | Pression de mesure, pression absolue, pression scellée | Précision: | 0.25%F.S, 0.5%F.S |
| Plage de pression: | - 100 Kpa... 0 Kpa ~ 35 Kpa... Je suis désolé.3.5 MPa | Personnalisation: | Disponible Une demande personnalisée |
| Modèle: | 1 | ||
| Mettre en évidence |
Capteur affleurant de transmetteur de pression de diaphragme,Sensor de transmission de la pression de la pince de 4 à 20 mA,Sensor d'émetteur de pression à film plat |
||
Product Description
4-20mA Clampe à film plat Transmetteur de pression Flux de diaphragme Transmetteur de pression Sensor
BP93420-IQ PrésurgenceTémetteur de rançon
La mise en place de Capteur de l'émetteur de pression
Les émetteurs de pression BP93420-IQ utilisent généralement des dissipateurs de chaleur pour améliorer les performances de dissipation de chaleur du capteur.et la chaleur générée par le capteur est rapidement transmise au dissipateur thermique à travers le matériau thermiquement conducteur, et est émis à travers la surface du dissipateur de chaleur pour maintenir la température de fonctionnement du capteur dans une plage fiable
- Différentes options d'interface de pression
- Conçus pour des applications hygiéniques afin d'éviter une mise à l'échelle moyenne
- Haute précision avec une structure entièrement en acier inoxydable
- Facile à nettoyer.
Applications:
- Convient pour la mesure de gaz et de liquides non corrosifs avec 316L
- Idéal pour la protection de l'environnement et les industries chimiques
- Utilisé dans les industries maritime et aéronautique
- Bien adapté à une utilisation dans les domaines médical, biopharmaceutique et d'hygiène alimentaireles industries.
Paramètres de performance:
| Plage de mesure | Pour les appareils à haute tension: |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | 00,1% FS |
| Hystérésis | 00,1% FS |
| Stabilité à long terme | ± 0,1% F.S/Année (Typical) ± 0,2% F.S/Année (Maximum) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | -20-70oC (≤10mpa, personnalisable) |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex db IIC T6 Gb |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | - 0,55 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fil de fer |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC | |
| Protocole de communication RS485 | 3.6 ~ 30V / batterie | 4 fil de fer |
Les ordres Le guide:
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| IB | Transmetteur de pression générale | Les États membres | Affichage du transmetteur de pression | |||||
| IE | Transmetteur de pression de l'aviation résistant aux chocs | IIC/III | Général industriel/ Transmetteur de pression à écran | |||||
| Si | Transmetteur de pression à l'épreuve de l'humidité | Les États membres | Transmetteur de pression général/affichage | |||||
| Dans | Transmetteur de pression dédié pour la climatisation | C.I. | Transmetteur à haute température | |||||
| Le QI/TQI | Grand diaphragme/émetteur à haute température sous pression | |||||||
| Plage de mesure | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa ou MPa | X: indique la plage de mesure réelle | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | 2088 Enveloppes industrielles | |||||||
| B5 | 2088 Enveloppe industrielle avec affichage | |||||||
| B6 | Autres | |||||||
| Le code | Type de pression | |||||||
| G | Pression de mesure | |||||||
| Une | Une pression absolue | |||||||
| S | Pression de référence scellée | |||||||
