Structure du diaphragme de lavage Capteur de pression de silicium pour un nettoyage facile et un capteur de niveau de fiabilité élevé
Product Details
| Numéro de modèle.: | HT24 | Fil: | G1/2 M20*1,5 1/2 NPT |
|---|---|---|---|
| Milieu de mesure: | Gaz et liquide | Gamme: | Pour les appareils de traitement des gaz: |
| Pouvoir: | 1,5 mA | Marque déposée: | - Je ne sais pas. |
| Origine: | Baoji, en Chine | Taper: | Sensor de pression de décharge piézoresistif |
| Pour: | Transmetteur de pression de décharge | Type de signal de sortie: | Type analogique |
| Matériel: | 316L en acier inoxydable | Personnalisation: | OEM |
| Mettre en évidence |
Capteur de pression au silicium de haute fiabilité,Détecteur de pression de silicium de la structure du diaphragme,Sensor de pression au silicium facile à nettoyer |
||
Product Description
Capteur de pression en silicium à structure à membrane affleurante pour un nettoyage facile et une grande fiabilité

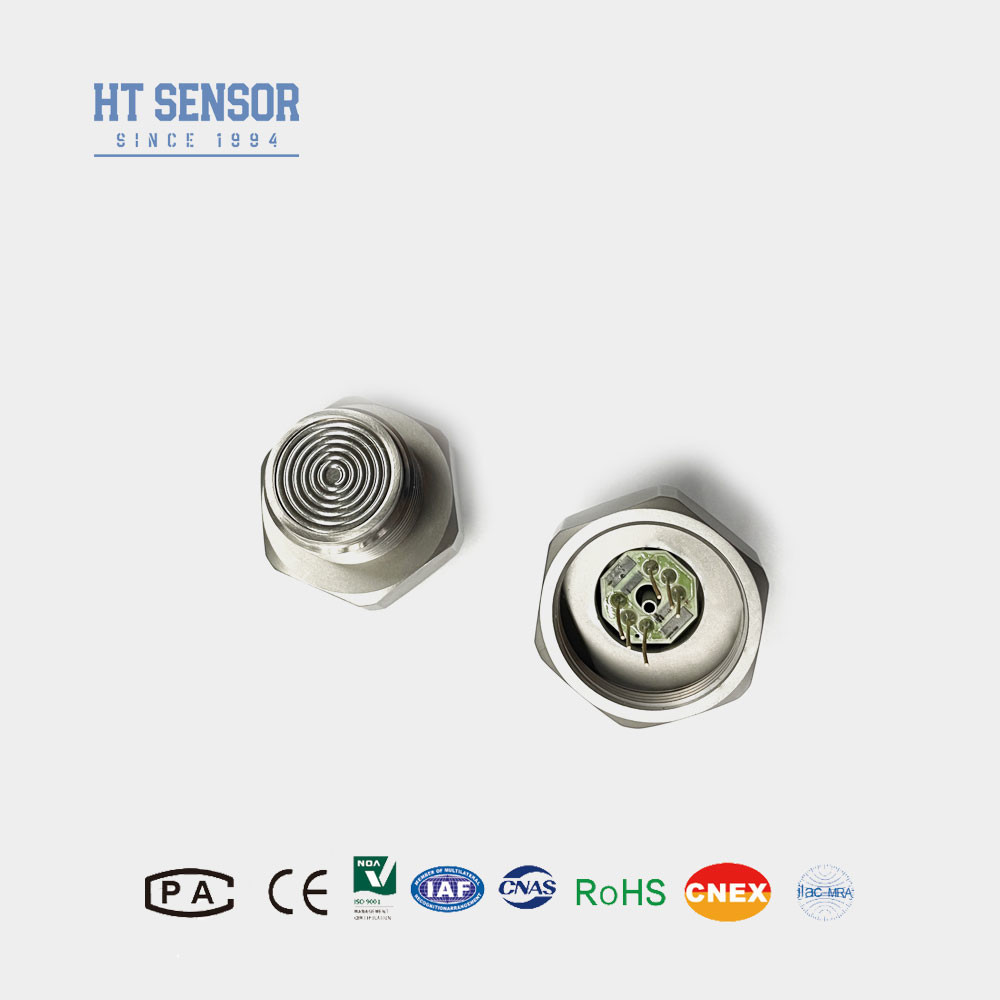

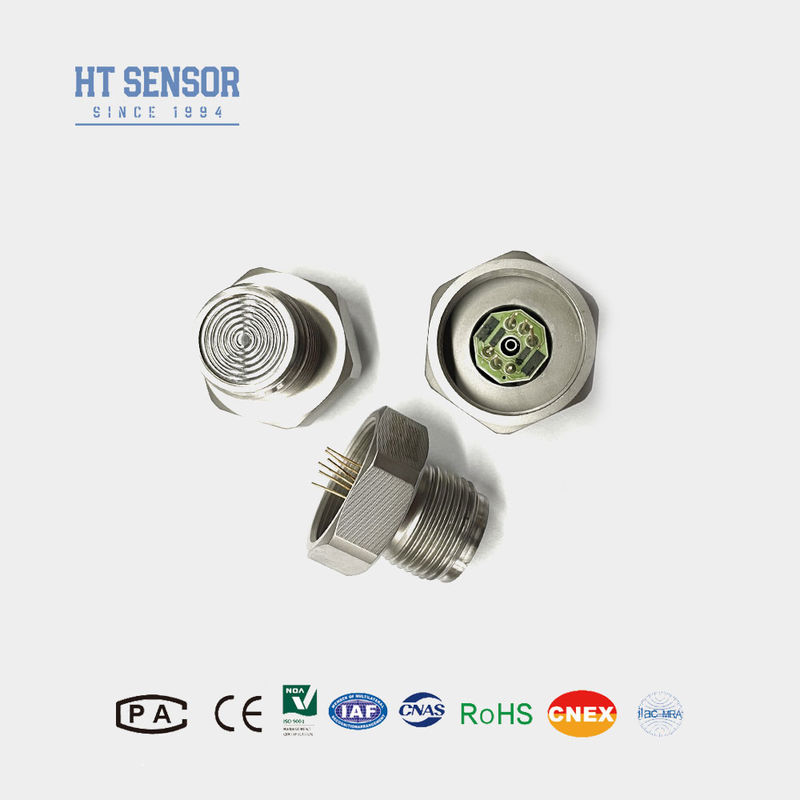

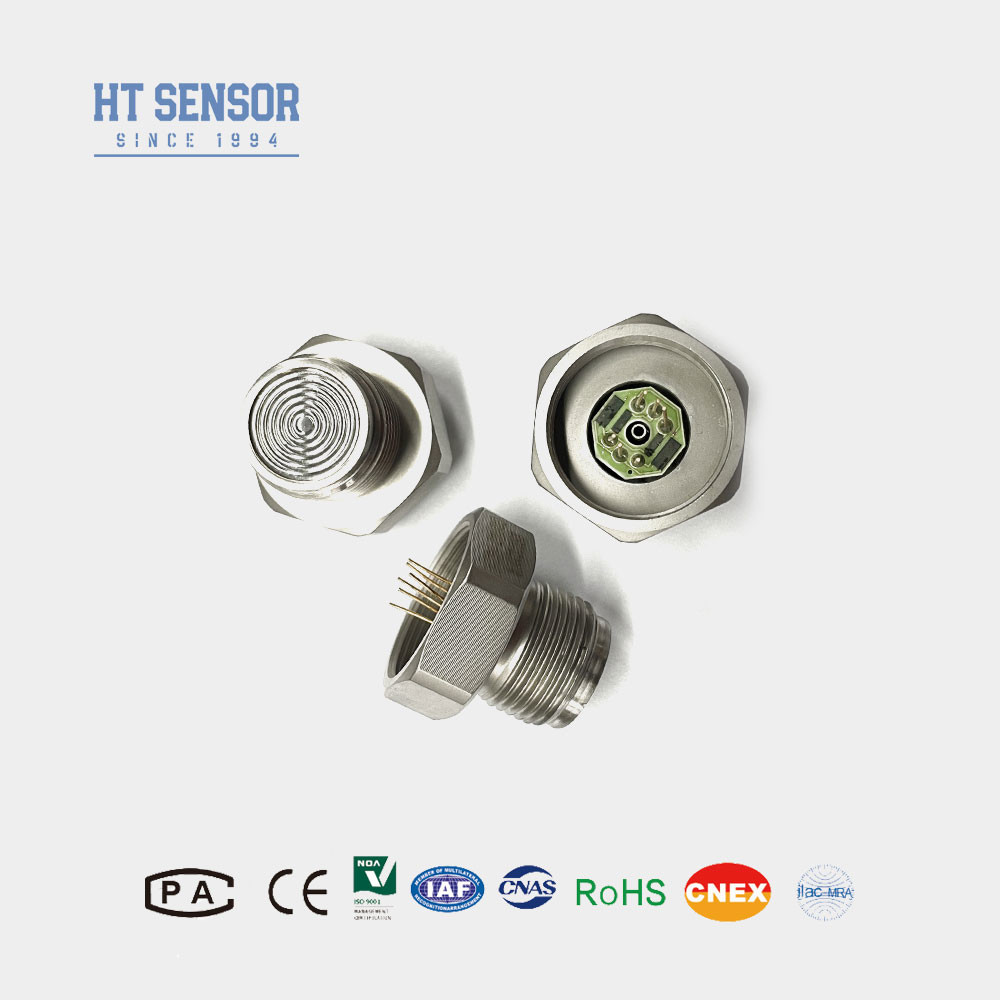

Capteur de pression piézorésistif en silicium HT24
Introduction du capteur de pression en silicium à membrane affleurante :
Le HT24 est un capteur de pression à membrane affleurante avec une puce en silicium diffusé très stable. La puce sensible n'entre pas directement en contact avec le milieu mesuré. La pression est transférée à la puce sensible par une membrane en acier inoxydable et de l'huile de silicone d'étanchéité. Ce produit est une structure à membrane plate avec filetage, G1/2 M20* 1.5 1/2NPT est le filetage le plus couramment utilisé. Facile à nettoyer, haute fiabilité. Convient aux industries alimentaires, de la santé et autres.
Caractéristiques du produit:Plage de mesure
- Utilisation d'une technologie de pointe et d'un boîtier en acier inoxydable 316L, ainsi que des matériaux tels que le titane et l'Hastelloy pour la membrane.
- Utilisation de circuits à couche épaisse pour la compensation de température et la correction du point zéro .fiabilité, répétabilité et stabilité exceptionnelles.
- Structure à membrane affleurante, ce qui facilite le nettoyage.
- Performances électriques
- Impédance d'entrée : 2.5KΩ~6KΩ
- Impédance de sortie : 2.5KΩ~6KΩ
- Connexion électrique : Broches Kovar plaquées or ou fils haute température de 100 mm.
- Paramètres de performance
| du capteur de pression en silicium à membrane affleurante:Plage de mesure | |||||
| Jauge (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | Absolu (A) | |||
| 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | Scellé (S) | ||||
| 3500KPaS,7MPaS,10MPaS,20MPaS,35MPaS | Typ. | ||||
| Max. | Unité | Non-linéarité | |||
| Connexion électrique et compensation | ±0.3 | %F.S | Température compensée | ||
| 0.05 | 0.1 | %F.S | Température compensée | ||
| 0.05 | 0.1 | %F.S | Température compensée | ||
| Connexion électrique et compensation | 0±2 | mV | Dérive de température du décalage zéro | ||
| Connexion électrique et compensation | 0~50 | 50±30 | mV | Dérive de température du décalage zéro | |
| 0~70 | 100±30 | mV | Dérive de température du décalage zéro | ||
| ≤20KPa | 0~50 | %F.S | %F.S | Température compensée | |
| 0~70 | ±1 | %F.S | Température compensée | ||
| ≤20KPa | 0~50 | %F.S | %F.S | Température compensée | |
| 0~70 | ±1 | %F.S | Température compensée | ||
| ≤20KPa | 0~50 | ºC | Surcharge admissible | ||
| 0~70 | ºC | Surcharge admissible | |||
| -20~80 | ºC | Surcharge admissible | |||
| -40~125 | ºC | Surcharge admissible | |||
| Prendre la valeur la plus petite entre 3 fois la pleine échelle ou 120MPa | Pression d'éclatement | ||||
| 5X la pleine échelle | Stabilité à long terme | ||||
| 0.2 % | F.S/An | Matériau de la membrane | |||
| 316L | Résistance d'isolement | ||||
| ≥200MΩ 100VDC | Vibration | ||||
| Aucun changement dans des conditions de 10gRMS, 20Hz à 2000Hz | Choc | ||||
| 100g,11ms | Temps de réponse | ||||
| ≤1ms | Joint torique | ||||
| Caoutchouc nitrile ou caoutchouc fluoré | Milieu de remplissage | ||||
| Huile de silicone | Poids | ||||
| ~55g | Les paramètres sont testés dans les conditions suivantes : 1.5mA @25°C | ||||
| Dimension | |
|
|
|
| Exemples de sélection |
|
| Conseils de commande |
| 1. Lors de l'assemblage, il faut prêter attention à la coordination entre la taille du noyau et le boîtier de l'émetteur pour obtenir l'étanchéité requise. |
- 2. Lors de l'assemblage de la coque, s'assurer de l'alignement vertical et d'une pression uniforme, pour éviter le blocage ou l'endommagement de la carte de compensation.
- 3. Si le milieu testé n'est pas compatible avec la membrane du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
- 4. Éviter d'appuyer sur la membrane du capteur avec les mains ou des objets pointus, afin de ne pas endommager le noyau en raison de la déformation ou de la perforation de la membrane.
- 5. Garder la pression de l'orifice du noyau de pression manométrique ouvert à l'atmosphère, empêcher l'eau, la vapeur ou le milieu corrosif de pénétrer dans la chambre du noyau de pression manométrique négative. 6. En cas de changement de broche, veuillez vous référer à l'étiquette sur le conducteur réel.
- entreprise
| FAQ : |
1. Q : Quelles sont les caractéristiques de vos transmetteurs de capteurs de pression ?
R : Nos transmetteurs de capteurs de pression se caractérisent par une grande précision, une durabilité et d'excellentes performances, avec la possibilité de personnalisation.
2. Q : Puis-je personnaliser des spécifications spéciales ?
R : Oui, nos ingénieurs peuvent adapter les produits pour répondre à des besoins spécifiques grâce à nos services OEM et ODM.
3. Q : Quelle est votre capacité de production ?
R : Nos installations de fabrication ont la capacité de produire jusqu'à 30 000 transmetteurs de capteurs de pression par mois, ce qui nous permet de répondre aux commandes à grande échelle. Cependant, il est conseillé de contacter notre équipe commerciale à l'avance pour une planification fluide de la production et de la livraison.
4. Q : Quelle est la période de livraison typique ?
R : Les modèles standard ont généralement une période de livraison de 5 à 8 jours ouvrables, tandis que les produits personnalisés peuvent varier.
5. Q : Comment les produits sont-ils tarifés ? Des réductions ?
R : Nous proposons des prix compétitifs avec des réductions disponibles pour les commandes en gros ou les partenariats à long terme.
6. Q : Quelle est la garantie de vos produits ? Et le service après-vente ?
R : Nos produits sont assortis d'une garantie de 24 mois à compter de la date d'expédition, et notre service après-vente assure des réponses rapides dans les 24 heures ainsi qu'une assistance à distance via le réseau PC.
