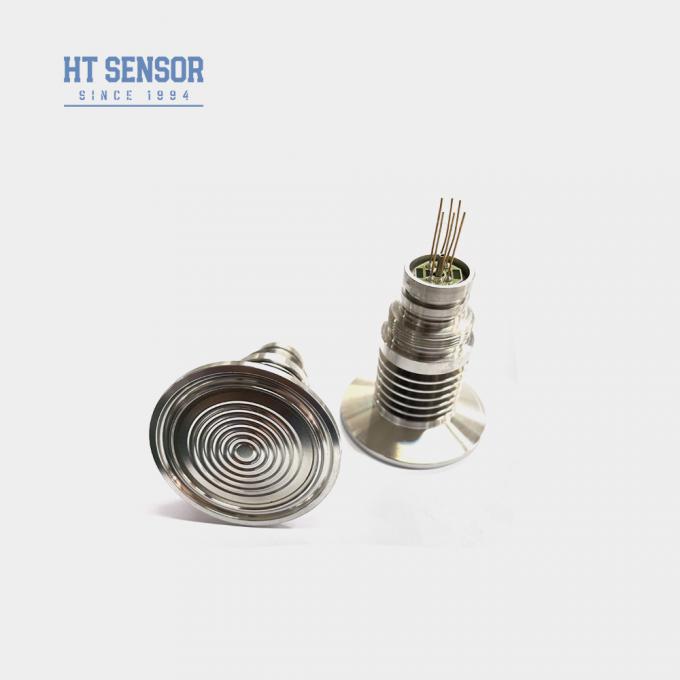

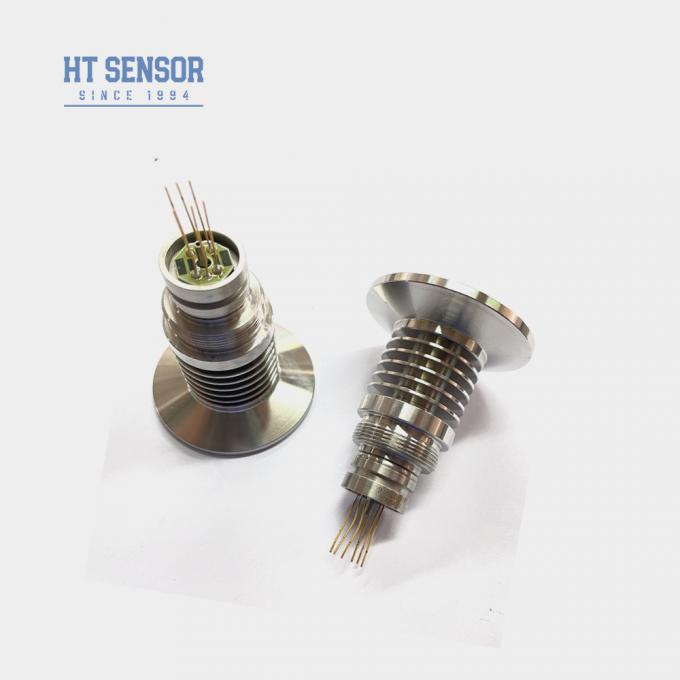

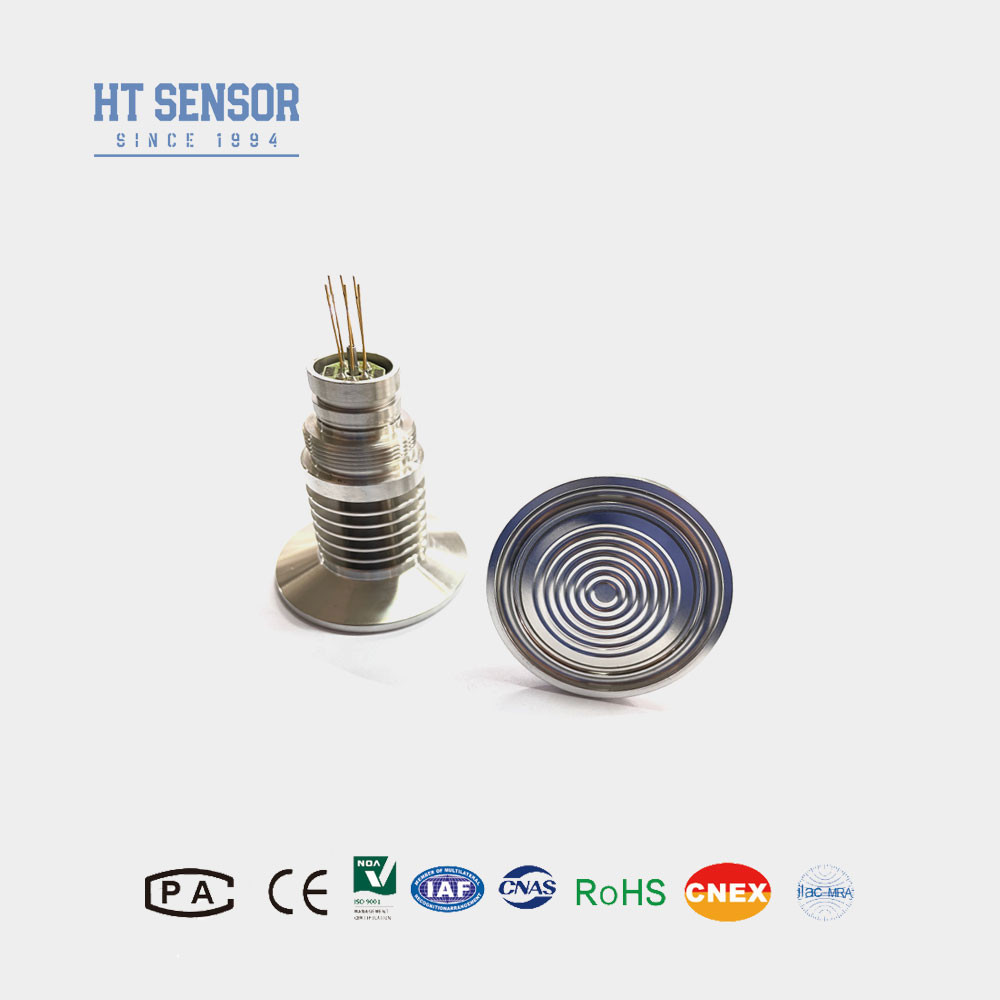

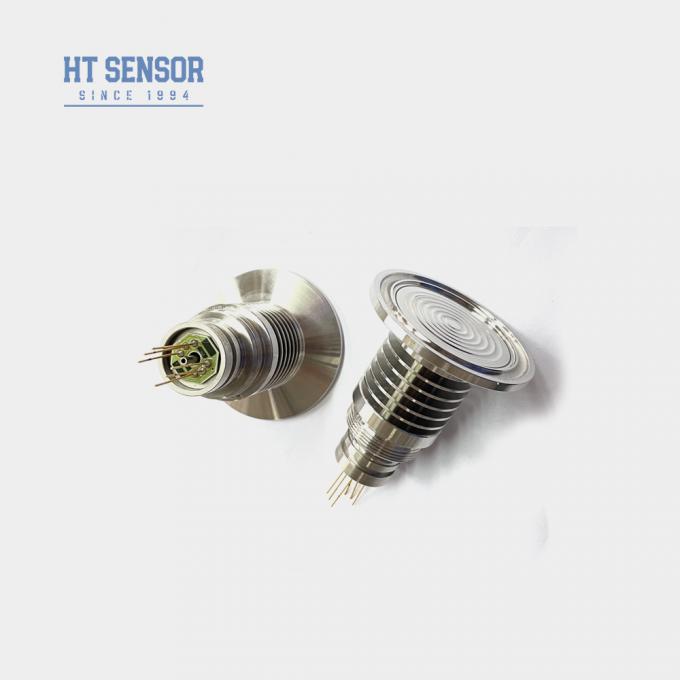

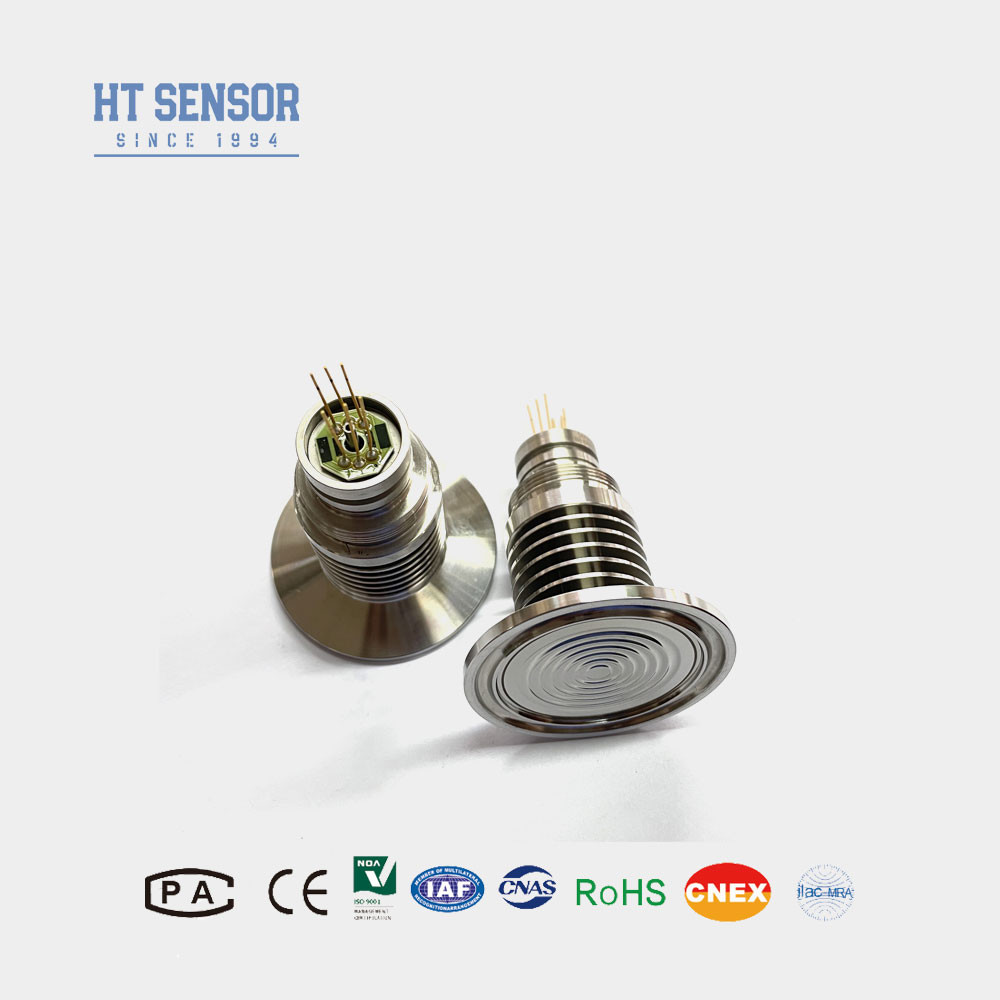

Sensor HT HT-IQT-B Capteur de pression de silicium diffusé pour la mesure de haute température

HT Sensor HT-IQT-B Diffused Silicon Pressure Sensor For High Temperature Measurement
HT Sensor HT-IQT-B Diffused Silicon Pressure Sensor For High Temperature Measurement
HT Sensor HT-IQT-B Diffused Silicon Pressure Sensor For High Temperature Measurement HT Sensor HT-IQT-B Diffused Silicon Pressure Sensor For High Temperature Measurement
Informations de base
Lieu d'origine: Baoji, en Chine
Nom de marque: HT SENSOR
Certification: ISO9001
Numéro de modèle: Les produits de base sont les suivants:
Quantité de commande min: 1
Prix: negotiable
Détails d'emballage: Paquet d'exportation standard
Délai de livraison: 5-8 jours ouvrables
Conditions de paiement: L/C, T/T et Western Union
Capacité d'approvisionnement: 5000 pièces par mois
meilleur prix Contactez
Détail Infomation
Modèle N°.: Les produits de base sont les suivants: Portée: Pour les appareils à combustion interne
Type de câblage: épingles de Kovar plaquées en or Mesure du milieu: AIR et eau et huile liquides
Le fil: 50.4 mm Produits: signal mv
Le pouvoir: 1.5 mA Le type: Capteur de pression de silicium diffus
Type de signal de sortie: Analogue Matériel: 316L en acier inoxydable
Mettre en évidence:

Capteur de pression de silicium diffus

,

Capteur de pression de silicium à haute température

,

Sensor de pression au silicium HT-IQT-B

Description de produit

Sensor HT HT-IQT-B Capteur de pression de silicium diffusé pour la mesure de haute température

Les produits de la catégorie 1 doivent être présentés dans la liste ci-dessous:PiezoresistantCapteur de pression au silicium

Introduction d'un capteur de pression en silicium diffusé:



Le capteur de pression en silicium HT-IQT-B est une sorte de diaphragme intégré. La pression a été transférée à la puce sensible à travers un diaphragme en acier inoxydable et une huile de silicone scellée.La puce de capteur convertit la pression en un signal électrique détectable en millivoltsAinsi, nous pouvons observer intuitivement la valeur de pression du milieu mesuré. Ce produit adopte une structure de diaphragme de plaque, avec dissipateur de chaleur à haute température,l'effet de mesure du milieu à haute température est bon. Le diaphragme plat nu est facile à nettoyer et a un bon effet sur la mesure des supports visqueux.Appliqué aux industries alimentaire, sanitaire et autres.



HT diffused silicon oil-filled pressure sensor
HT diffused silicon oil-filled pressure sensor
HT diffused silicon oil-filled pressure sensor

Performance électriqued'une épaisseur d'environ 50 mm,:
  1. L'alimentation électrique: ≤ 2 mA CC (0,4-1,5 mA CC).
  2. Impédance d'entrée: 2,5 KΩ à 6 KΩ.
  3. Impédance de sortie: 2,5 KΩ à 6 KΩ.
  4. Connexion électrique: broches Kovar plaquées en or ou câbles à haute température de 100 mm.
Paramètres de performanced'une épaisseur d'environ 50 mm,:
Plage de mesure Épaisseur (G) 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000Kpa
Absolute (A) Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission.
Sélectionné Pour les appareils à combustion
  Le type Je suis désolé. Unité
Non-linéarité   ± 0.15 ± 0.3 % F.S.
Répétabilité  0.05 0.1 % F.S.
Hystérésis    0.05 0.1 % F.S.
Débit de compensation nul   0 ± 1 0 ± 2 MV
Produit à grande échelle   ≤ 20 KPa 50 ± 10 50 ± 30 MV
≥ 35 kPa 100 ± 10 100 ± 30 MV
Température de décalage zéro. ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Température à pleine échelle. ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Temps compensé. ≤ 20 KPa 0 à 50 oC
≥ 35 kPa 0 à 70 oC
Température de fonctionnement - 20 à 80 oC
Température de stockage -40 à 125 oC
Pression de rupture 5 fois la taille totale
Stabilité à long terme 0.2 %  F.S./année
Matériau du diaphragme autres
Résistance à l'isolation Pour les appareils à courant alternatif
Le choc 100 g, 11 ms
Temps de réponse ≤ 1 ms
Sceau de l'anneau O Déchets d'acier ou d'acier
Remplissage du milieu Huile de silicium
Le poids - 220 g
Les paramètres sont testés dans les conditions suivantes: 1,5 mA @ 25°C


Construction du schéma

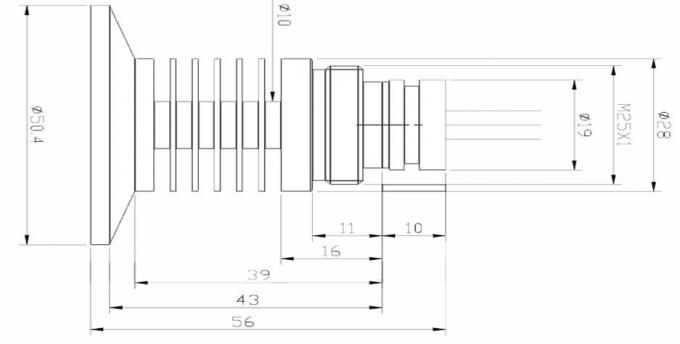

Dimension

HT diffused silicon oil-filled pressure sensor








Connexion électrique et compensation
HT diffused silicon oil-filled pressure sensor

Exemples de sélection
HT diffused silicon oil-filled pressure sensor
Conseils pour commander
1. Faites attention à l'ajustement entre la taille du noyau et le boîtier de l'émetteur pendant l'assemblage pour atteindre lel'étanchéité requise.
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter que la plaque de compensation ne soit bloquée ou endommagée.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.
