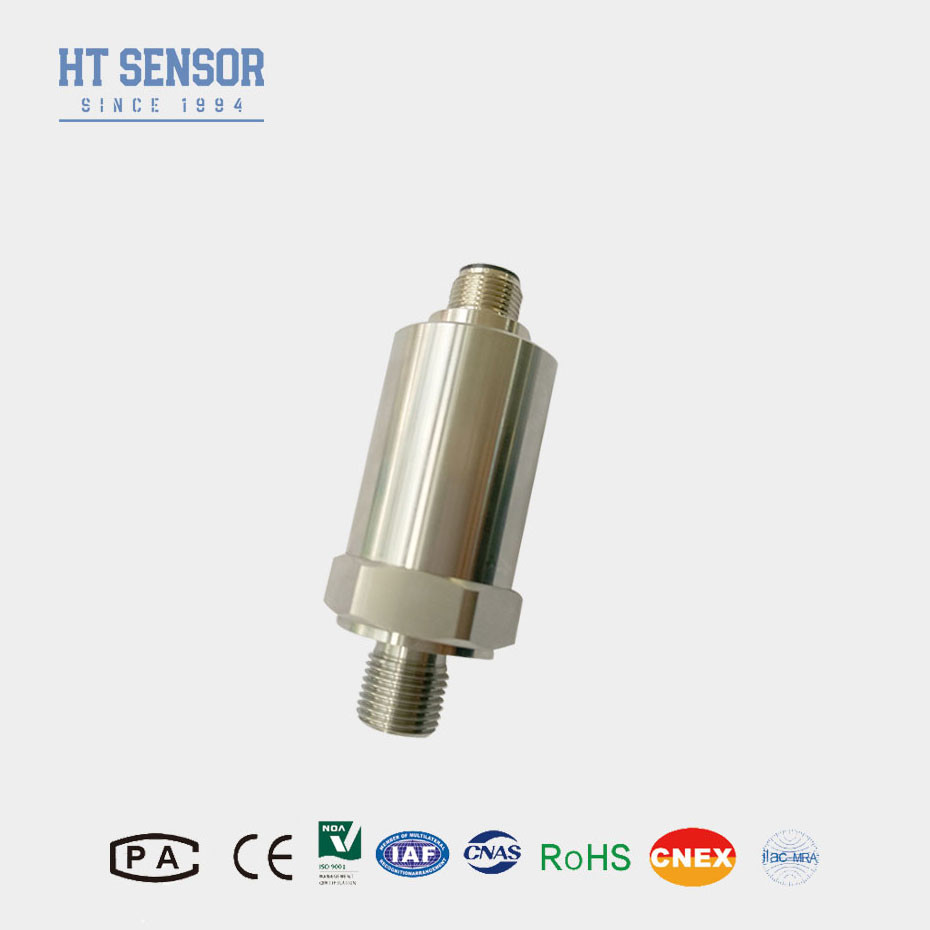

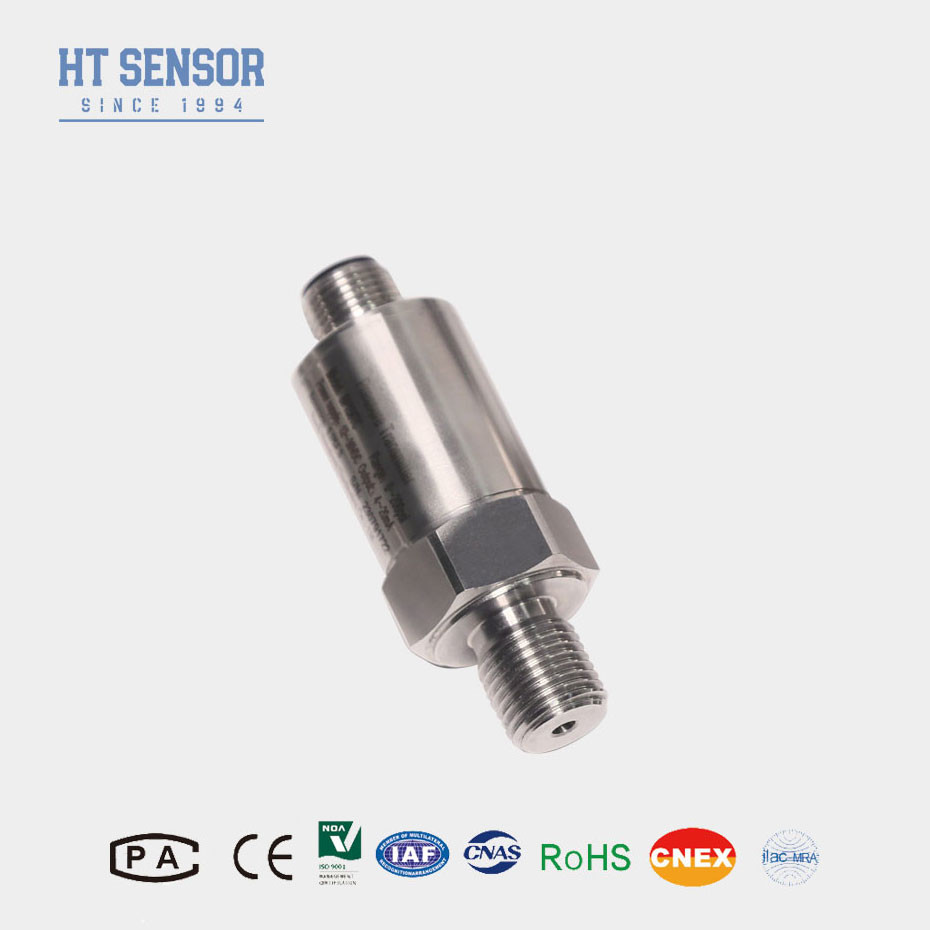

BP156 SENSEUR DE PRESSURE au silicium
Introduction du capteur de pression en silicium:
Le capteur de pression en silicium BP156 utilise le noyau rempli d'huile de membrane d'isolation en silicium résistant à la pression de la série HT comme élément de mesure du signal.Le circuit de traitement du signal est situé dans un boîtier en acier inoxydableLe produit a été soumis à des tests rigoureux et au dépistage du vieillissement des composants, des produits semi-finis,et produits finis pour assurer des performances stables et fiables.
Il présente les avantages de la résistance à la surcharge, de la forte résistance aux chocs, d'une bonne linéarité, d'une grande stabilité à long terme, d'une large plage de température de compensation, d'une structure compacte, d'une bonne fiabilité,facilité d'installation, résistance aux vibrations, et une durée de vie de 10 millions de cycles.
Cette série de produits offre une variété de fils de montage et de connexions électriques au choix des clients.
Caractéristiques du produit:
1Large plage de mesure, structure en acier inoxydable, formes diverses d'interfaces sous pression
2. structure en acier inoxydable de protection IP65
3. réglable à zéro et à pleine échelle
4. haute précision, toute structure en acier inoxydable
Applications:
1- Mesure de pression des gaz et liquides non corrosifs avec l'acier inoxydable 316L
2Appliqué dans les industries maritime et aéronautique
3. Utilisé dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie
4. Utilisé dans les systèmes de commande hydraulique et pneumatique
Paramètres de performance:
| Plage de mesure |
Le système d'aération doit être équipé d'un système d'aération de puissance de l'air. |
| Type de pression |
Pression de mesure, pression absolue, pression scellée |
| Surcharge |
≤ 1,5 fois la plage nominale |
| Précision @ 25oC |
Le système de régulation de la température doit être équipé d'un système de régulation de la température de l'air. |
| Répétabilité et hystérésis |
0Les émissions de dioxyde de carbone sont les émissions de dioxyde de carbone les plus élevées enregistrées. |
| Stabilité à long terme |
± 0,1% F.S./Année (typique) ± 0,2% F.S./Année (max.) |
| Dérive de température au point zéro |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Réponse de fréquence |
2.4 Khz |
| Température de compensation |
Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement |
-20°C à 80°C |
| Température de stockage |
-40°C à 120°C |
| Vibration |
10 g,55 Hz ~ 2 kHz |
| Matériel de logement |
304,316L |
| Matériau du diaphragme |
autres |
| Résistance à l'isolation |
100 MΩ 100 VDC |
| Classification à l'épreuve des explosions |
Ex db IIC T6 Gb |
| Classement de protection |
Pour la protection contre la corrosion |
| Sceau à anneau O |
Ruban fluoré |
| Le poids |
- 0,05 kg |
| Signal de sortie |
Voltage d'alimentation |
Type de sortie |
| 4 à 20 mA |
12 à 30 VDC |
Fil 2/3/4 |
| 0 à 10/20 mA |
3 fils |
| 0/1 à 5 V |
| 0/1 à 10 V |
| 0.5 à 4,5 V |
5 VDC |
Conseils pour commander:
1Lors de la sélection du produit, veuillez vous assurer que le support à mesurer est compatible avec les parties de contact du produit.
2. Lors de la commande, veuillez noter que les produits de type à l'épreuve des explosions n'incluent pas les têtes d'affichage numérique.
3Lors de la commande d'émetteurs équipés d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4. Pour assurer le fonctionnement fiable du produit, il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
5La plage de température de fonctionnement nominale de l'anneau O en caoutchouc fluoré est de -20°C à 250°C. Lorsque la température de fonctionnement du produit est inférieure à -20°C, il est nécessaire de choisir un joint d'anneau O EPDM.
6. La longueur par défaut du câble est de 1,5 m, disponible en trois matériaux. S'il n'est pas spécifié, il sera fourni avec du câble en polyéthylène.Veuillez le préciser dans l'ordre.
7Pour les exigences spéciales telles que les fortes vibrations, la force d'impact instantanée, les interférences électromagnétiques ou radiofréquences, veuillez informer notre société et les spécifier dans la commande.
| Guide de commande: |
| BP15X |
Transmetteur de pression analogique |
| |
Le code |
Construction du schéma |
| 5 |
Bouchon de Packard |
6 |
Cable de sortie directe scellé 1,5 m |
| 7 |
Connecteur mini Hirschmann |
8 |
Le connecteur Hirschmann |
| |
Plage de mesure |
Pour les appareils à combustion électrique |
(0-X) Kpa
ou MPa |
X: Je ne sais pas. Indique la plage de mesure réelle |
| |
Le code |
Énergie |
| D1 |
24 VDC |
| D2 |
5 VDC |
| D3 |
Autres |
| |
Le code |
Signal de sortie |
|
| S1 |
4 à 20 mADC |
S5 |
0 à 20 mADC |
| S2 |
1 à 5 VDC |
S6 |
0 à 10 VDC |
| S3 |
0 à 5VDC |
S7 |
0Pour les conducteurs de véhicules à moteur |
| S4 |
0 à 10 mADC |
|
|
| |
Le code |
Connexion sous pression |
| J1 |
Une M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
Le 7/16-20UNF |
| J5 |
Autres ((¢50.4 Flange) |
| |
Le code |
Connexion électrique |
| B1 |
Je suis Hirschmann. |
| B2 |
PG7 |
| B3 |
Cable fermée sortie 1,5 mètre |
| B4 |
Autres |
| |
Le code |
Type de pression |
| G |
Pression de mesure |
| Une |
Une pression absolue |
| S |
Pression de référence scellée |
