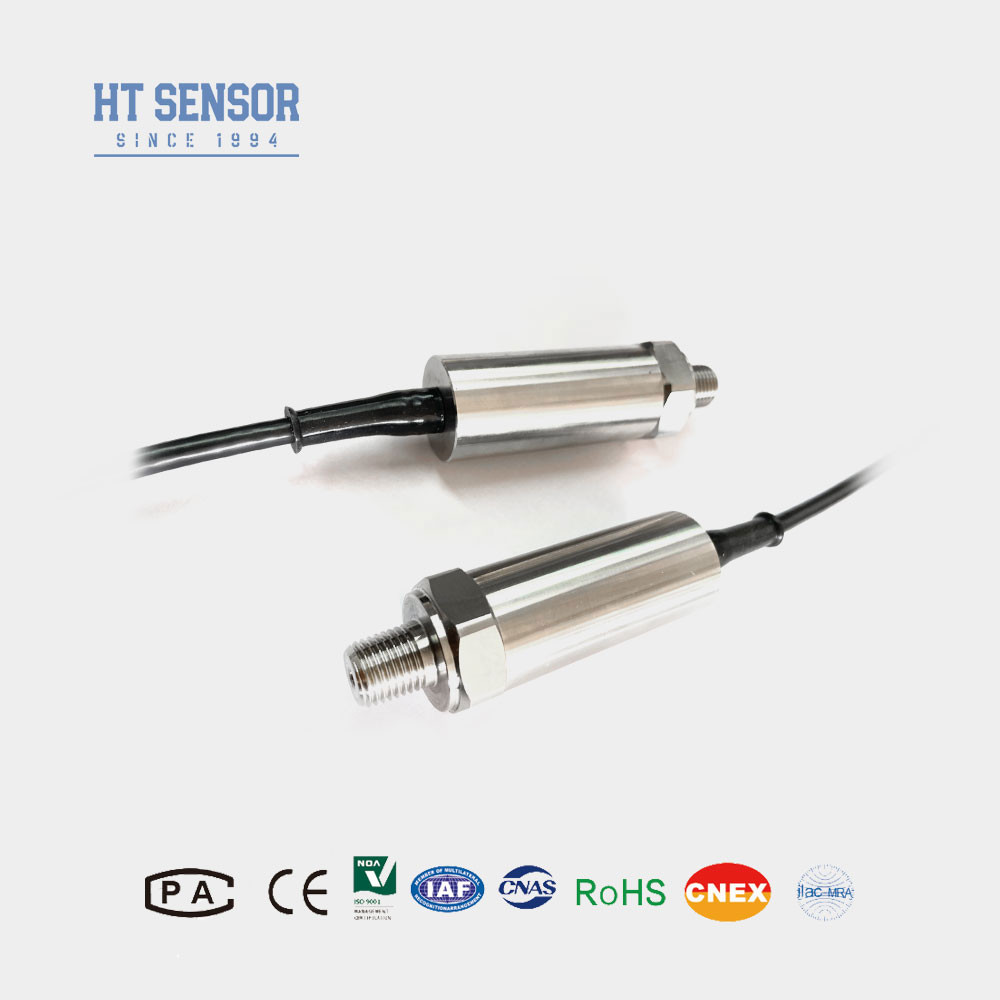

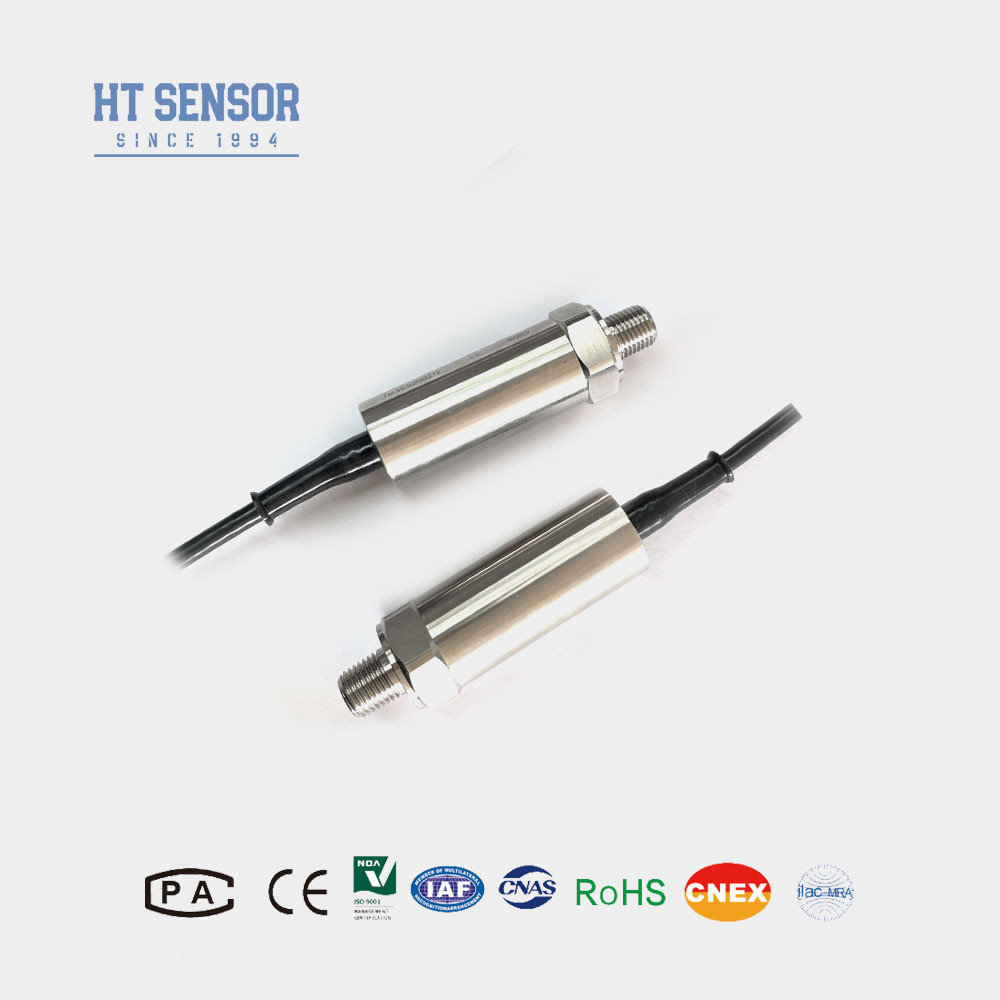

Capteur de transmission de pression de la structure en acier inoxydable 5VDC/12-32VDC avec élément de mesure de signal avancé
Product Details
| Modèle N°.: | BP93420-I | Le pouvoir: | Le régulateur doit être équipé d'un système de régulation de la tension. |
|---|---|---|---|
| Produits: | 0.5-4.5VDC /4-20mA et ainsi de suite | Stabilité à long terme: | +-0,15%F.S/Année (type) |
| Matériau de logement: | 316L. ou 304SS | Type de pression: | Pression de mesure, pression absolue, pression scellée |
| Marque déposée: | HT capteur | Les câbles: | 1.5m ou OEM |
| Grade de précision: | 00,5%, 0,25% | Plage de pression: | - 100 kPa à 0... 60 MPa |
| Mettre en évidence |
Capteur d'émetteur de pression en acier inoxydable,capteur d'émetteur de pression 32VDC |
||
Product Description
Capteur de transmission de pression avec élément de mesure de signal avancé Capteur de structure en acier inoxydable
BP93420I Capteur d'émetteur de pression
L'installation du capteur d'émission de pression:
Le capteur de l'émetteur de pression BP93420I adopte une puce sensible à la pression importée de haute précision et de haute stabilité.La puce sensible utilise un processus de gravure micromécanique avancé pour former un pont Wheatstone en diffusant quatre résistances de haute précision à travers la gaufre en siliciumEn raison de l'effet piezoresistif, les valeurs de résistance des quatre résistances du bras de pont changent, le pont est déséquilibré,et l'élément sensible produit un signal électrique correspondant à la variation de pressionLe signal électrique de sortie est amplifié et compensé par le circuit de correction non linéaire, et le signal de tension et de courant sont linéairement correspondants à la pression d'entrée.
| Paramètres de performance du capteur de transmission de pression | |
| Plage de mesure | - 100 kPa... 0 kPa ~ 10 kPa... 60 MPa |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | 00,1% FS |
| Hystérésis | 00,1% FS |
| Stabilité à long terme | ± 0,1% F.S./Année (Typical) ± 0,2% F.S./Année (Maximum) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex II C T6 Ga |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | ~ 0,25 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC |
Caractéristiques du produitd'un capteur d'émetteur de pression:
- L'émetteur de pression dispose d'une large plage de mesure, d'une structure en acier inoxydable durable et de diverses options d'interface de pression pour répondre aux différents besoins d'application.
- Sa conception compacte et légère permet une installation et une intégration faciles dans des environnements à espace restreint.
- Avec une grande précision et une structure entièrement en acier inoxydable, ce transmetteur de pression assure des mesures de pression précises et fiables.
| Conseils de commande du capteur d'émetteur de pression |
1Lors de la sélection du produit, veuillez vous assurer que le milieu d'essai est compatible avec les parties de contact du produit.2Lors de la commande, veuillez noter que les produits à l'épreuve des explosions ne comprennent pas les têtes d'affichage numérique.
3Pour assurer le fonctionnement fiable du produit, il est conseillé d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
4. Il n'y a pas de câble par défaut. Si nécessaire, vous pouvez communiquer à l'avance. Il y a trois types de matériaux à choisir. Si vous avez besoin d'un matériel de câble différent,Veuillez le préciser dans le formulaire de commande.
5En cas d'exigences particulières telles que des vibrations fortes, une force d'impact instantanée, une forte interférence électromagnétique ou RF, veuillez nous en informer et l'indiquer dans la commande.
FAQ:
1Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
A: haute précision, durabilité et excellentes performances.
2Q: Puis-je personnaliser des spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons des services OEM et ODM.
3Q: Quelle est votre capacité de production?
A: Je suis désolé. Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison.
4Q: Quel est le délai de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.
5Q: Quel est le prix des produits?
R: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme.
6. Q: Quelle est la garantie de vos produits? Et service après-vente?
A: Je suis désolé.Nos produits bénéficient d'une garantie limitée de 12 à 18 mois à compter de la date d'expédition jusqu'à l'acheteur d'origine. Hengtong remplacera ou réparera les produits défectueux gratuitement.Cette garantie ne s'applique pas aux unités modifiées.Il a été maltraité, négligé.
