M12*1 Capteur de transmission de pression du connecteur pour l'essai de pression de l'eau et de l'huile G1/4
Product Details
| Model NO.: | BP156-M | Housing Material: | 316LS.S. or 304S.S. |
|---|---|---|---|
| Pressure Type: | Gauge /Absolute/Sealed Pressure | Trademark: | HTsensor |
| Structure Type: | Diffused Silicon Pressure sensor | Measuring Medium: | Liquid and air |
| Pressure range: | 0kpa~10kpa...20MPa | Output: | 4-20mA /0.5-4.5Vdc |
| Customization: | OEM and ODM | Connector: | M12*1 |
| Mettre en évidence |
M12*1 Capteur d'émetteur de pression,Capteur de transmission de la pression d'eau,Capteur de transmission de pression d'huile |
||
Product Description
M12*1 Capteur de transmission de pression du connecteur pour l'essai de pression de l'eau et de l'huile G1/4

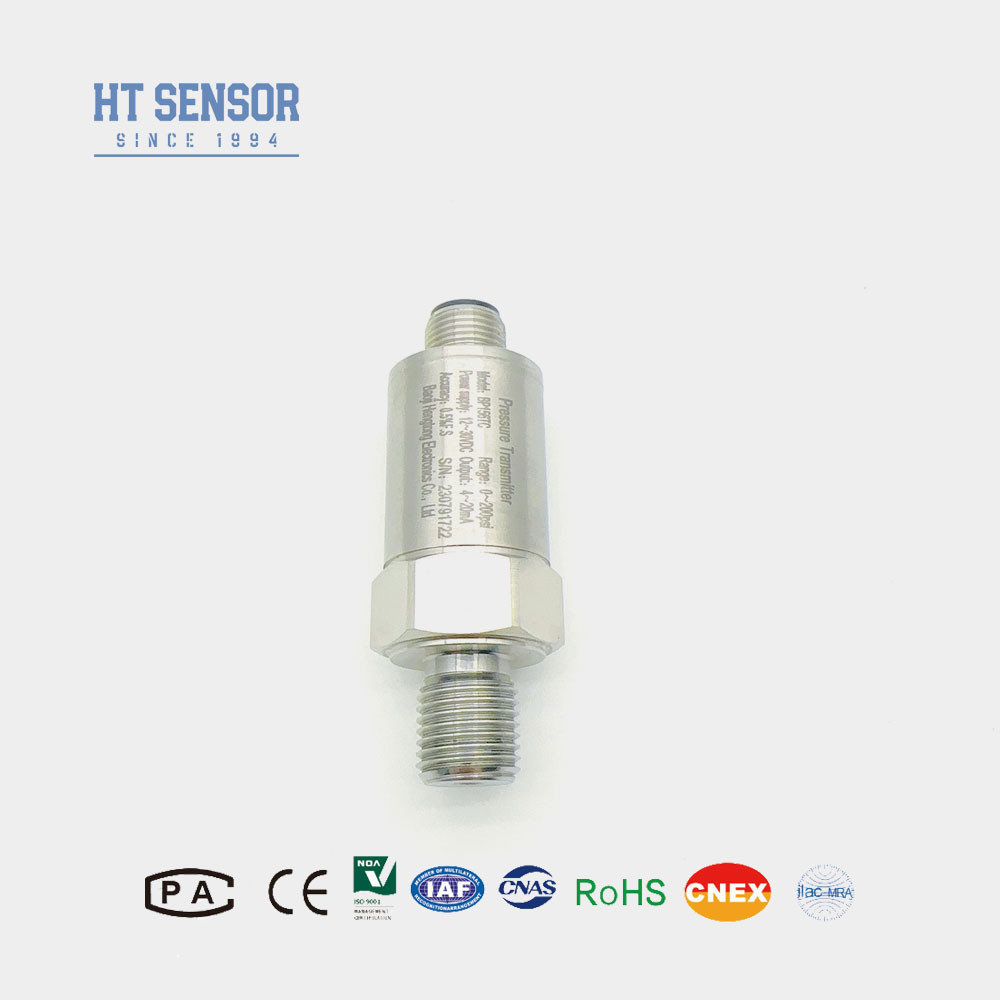

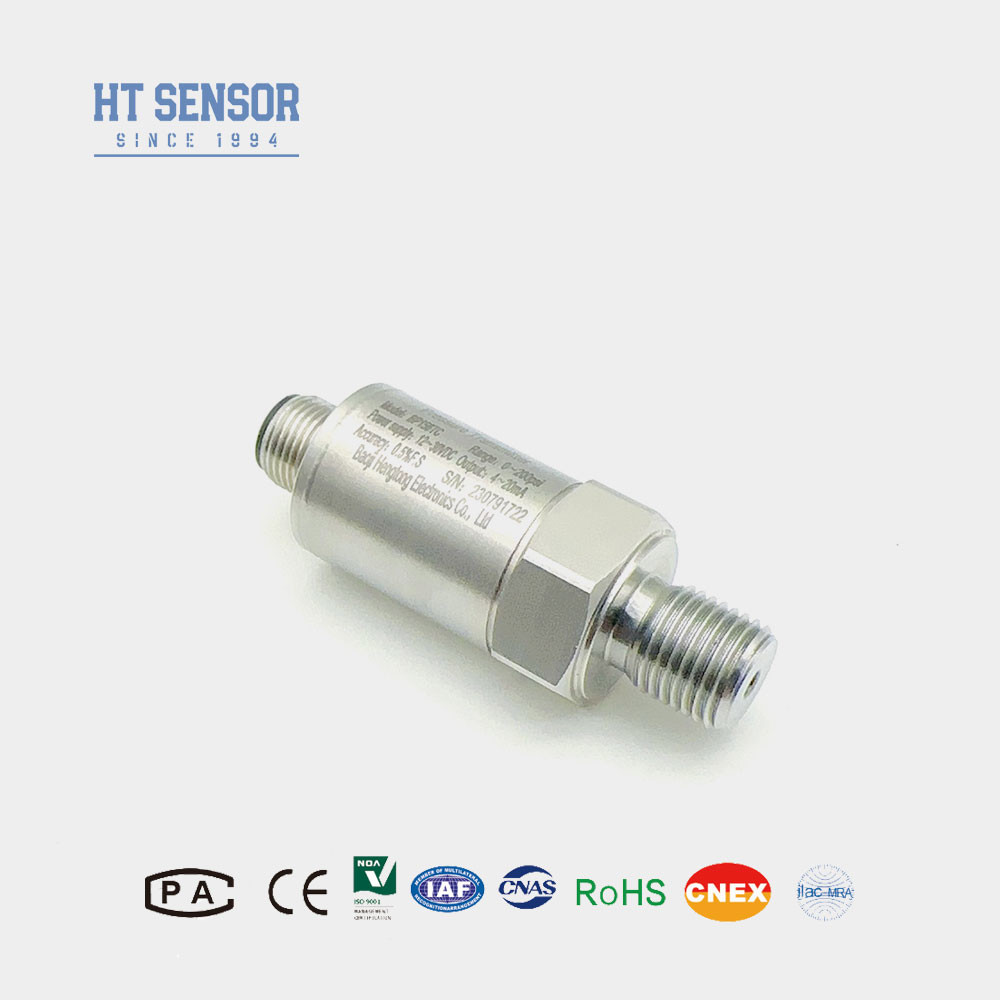

Capteur de transmission de pression BP156-M
Introduction du détecteur de pression mini:
Le capteur de transmission de pression miniature BP156-M utilise un capteur de pression piézorésistif avec un diaphragme isolé en acier inoxydable comme élément de détection du signal.Après avoir subi des essais automatiques et une compensation de réglage laser, le circuit d'amplificateur installé en acier inoxydable convertit le signal du capteur en un signal de sortie standard.la sensibilitéCes produits trouvent de larges applications dans des industries telles que le pétrole, l'industrie chimique, la métallurgie, les centrales électriques, l'hydrologie pour la mesure et le contrôle de la pression.
Caractéristiques du produitd'un détecteur mini-émetteur de pression:
1- la plage de température: -20 à 85 °C;
2. large plage de température de fonctionnement de -40 à 125 °C;
3. Capteur de pression de haute performance;
4. Différentes options de sortie disponibles: 4 ~ 20mA / 0,5 ~ 4,5 V / 1 ~ 5 V / 0 ~ 5 V;
5. Dimensions compactes avec dimensionnement personnalisable disponible;
6. M12 Connecteur inclus;
7Des services OEM, ODM et de personnalisation sont proposés.
Applicationsd'un détecteur mini-émetteur de pression:
1Mesure de pression des gaz et liquides non corrosifs à l'aide d'acier inoxydable 316L.
2Appliqué dans les industries maritime et aéronautique.
3Utilisé dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie.
4. employés dans les systèmes de commande hydraulique et pneumatique.
| Paramètres de performance d'un détecteur mini-émetteur de pression: | |
|---|---|
| Plage de mesure | Le système d'aération doit être équipé d'un système d'aération de puissance de l'air. |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | Le système de régulation de la température doit être équipé d'un système de régulation de la température de l'air. |
| Répétabilité et hystérésis | 0Les émissions de dioxyde de carbone sont les émissions de dioxyde de carbone les plus élevées enregistrées. |
| Stabilité à long terme | ± 0,1% F.S./Année (typique) ± 0,2% F.S./Année (max.) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex II C T6 Ga |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | - 0,05 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC |
| Exemples de sélection |
| Conseils pour commander |
1. Lors du choix d'un produit, veuillez vous assurer que le support testé est compatible avec la partie de contact du produit.
2Lors de la commande, veuillez noter que les produits à l'épreuve des explosions ne sont pas équipés d'un écran numérique.
3Pour assurer le fonctionnement fiable du produit, il est conseillé d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
4. câble Sans câble par défaut. Trois matériaux sont disponibles si nécessaire. S'il n'y a pas d'instructions spéciales, des matériaux de câble en polyéthylène peuvent être utilisés. Si vous avez besoin d'un autre matériau de câble,Veuillez le préciser dans le formulaire de commande.
5En cas d'exigences particulières telles que des vibrations fortes, une force d'impact instantanée, une forte interférence électromagnétique ou RF, veuillez nous en informer et l'indiquer dans la commande.
