Capteur d'émetteur de pression OEM pour compresseurs d'air et équipements de réfrigération
Product Details
| Model NO.: | BP156 | Housing Material: | 304S.S or 316L |
|---|---|---|---|
| Pressure Type: | Gauge Pressure, Absolute , Sealed Pressure | Trademark: | HTsensor |
| Origin: | Baoji China | OEM: | Yes |
| Measuring Medium: | Liquid,Gas,Oil | Grade de précision: | ≤ 0,5% F.S. |
| Plage de pression: | Pour les appareils à combustion électrique | Output: | 4-20mA /0.5-4.5Vdc and so on |
| Mettre en évidence |
Capteur de transmission de pression de l'équipement de réfrigération,Compresseurs d'air Capteur d'émetteur de pression,Capteur de transmission de pression OEM |
||
Product Description
Capteur d'émetteur de pression OEM pour compresseurs d'air et équipements de réfrigération

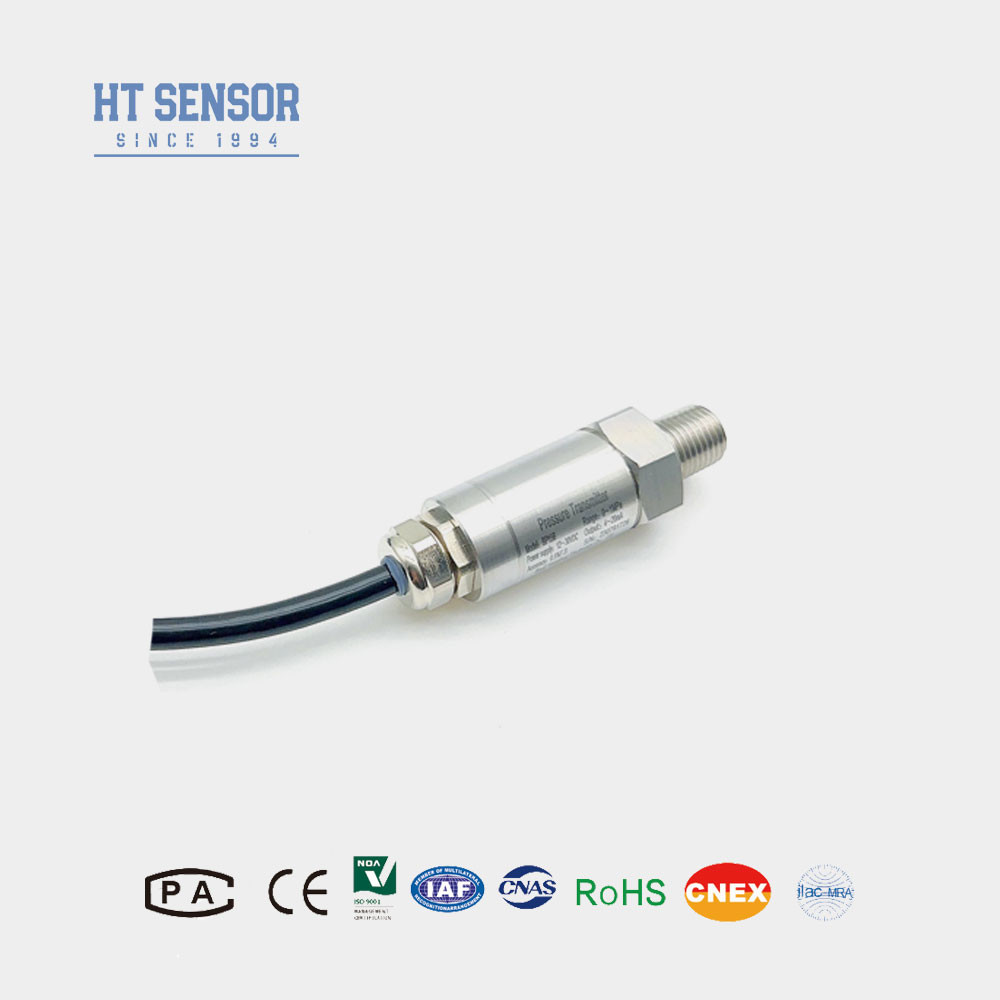

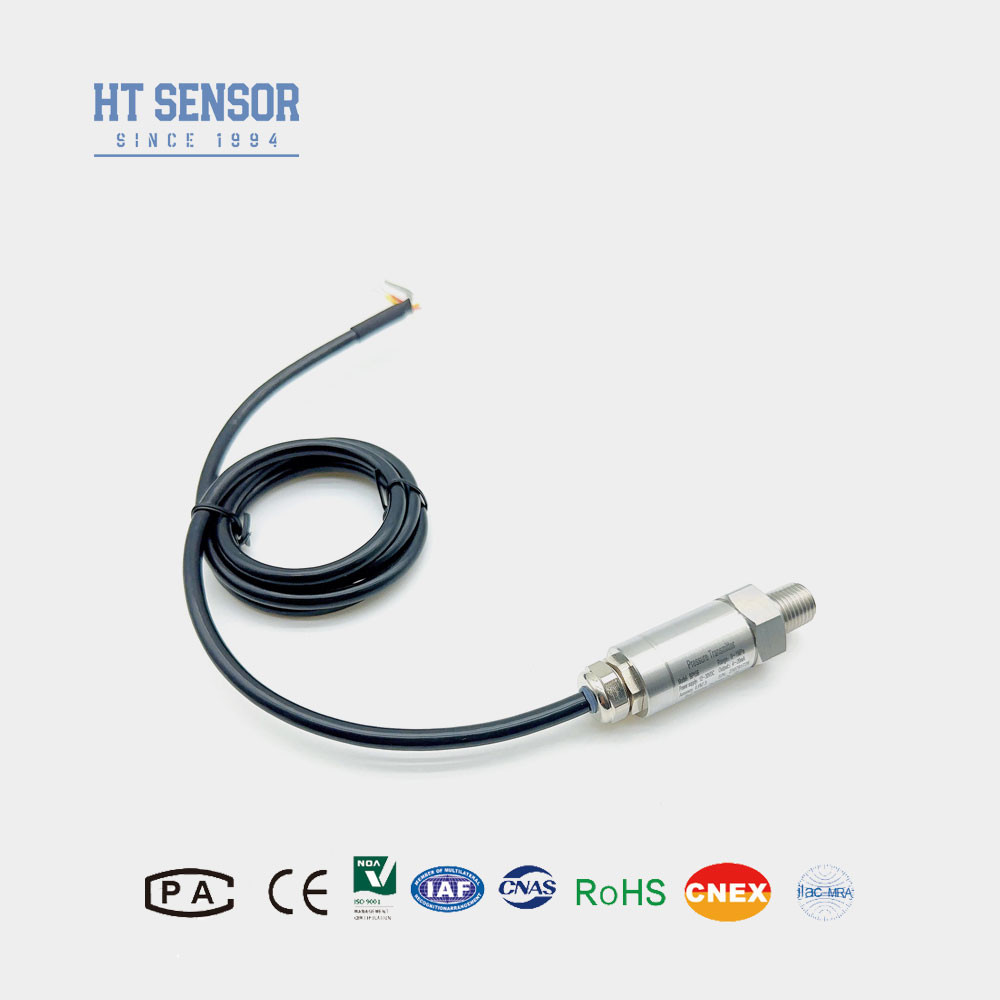

BP156 Émetteur de pression
L'installation du capteur d'émission de pression:
Le capteur de transmission de pression BP156 est un produit rentable spécialement développé pour les compresseurs d'air et les équipements de réfrigération.Il intègre les dernières technologies et est équipé de circuits PCB haute performance développés par notre sociétéChaque produit est soumis à des tests et à des tests rigoureux, et a le rapport de l'inspecteur indépendant, a été largement utilisé dans d'autres domaines.
Caractéristiques du produitd'un capteur d'émetteur de pression:
1Large plage de mesure, structure en acier inoxydable, formes diverses d'interfaces sous pression
2Conception compacte et légère
Applicationsd'un capteur d'émetteur de pression:
1Mesure de pression des gaz et liquides non corrosifs avec l'acier inoxydable 316L.
2Appliqué dans les industries maritime et aéronautique.
| Paramètres de performance du capteur de transmission de pression: | |
| Plage de mesure | Le système d'aération doit être équipé d'un système d'aération de puissance de l'air. |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité et hystérésis | 0Les émissions de dioxyde de carbone sont les émissions de dioxyde de carbone les plus élevées enregistrées. |
| Stabilité à long terme | ± 0,1% F.S./Année (typique) ± 0,2% F.S./Année (max.) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex II C T6 Ga |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | ~ 0,25 kg |
| Exemples de sélection |
| Conseils pour commander |
1Lors de la sélection du produit, veuillez vous assurer que le milieu d'essai est compatible avec la partie de contact du produit.
2Lors de la commande, veuillez noter que les produits à l'épreuve des explosions ne comprennent pas les têtes d'affichage numérique.
3Pour assurer le fonctionnement fiable du produit, il est conseillé d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
4Le câble de l'émetteur de pression est en polyvinyle chlorure, la longueur par défaut du câble de niveau liquide est de 1,5 m, et il y a trois matériaux au choix.les matériaux de câbles en polyéthylène peuvent être utilisésSi vous avez besoin d'un autre matériau de câble, veuillez le préciser dans le formulaire de commande.
5En cas d'exigences particulières telles que des vibrations fortes, une force d'impact instantanée, une forte interférence électromagnétique ou RF, veuillez nous en informer et l'indiquer dans la commande.
| Guide de commande du capteur de l'émetteur de pression | |||||||||
| BP15X | Transmetteur de pression analogique | ||||||||
| Le code | Construction du schéma | ||||||||
| 5 | Bouchon de Packard | 6 | Cable de sortie directe scellé 1,5 m | ||||||
| 7 | Connecteur mini Hirschmann | 8 | Le connecteur Hirschmann | ||||||
| Plage de mesure | Pour les appareils à combustion électrique | ||||||||
| (0-X) Kpa ou MPa |
X: Je ne sais pas. Indique la plage de mesure réelle | ||||||||
| Le code | Énergie | ||||||||
| D1 | 24 VDC | ||||||||
| D2 | 5 VDC | ||||||||
| D3 | Autres | ||||||||
| Le code | Signal de sortie | ||||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | ||||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | ||||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | ||||||
| S4 | 0 à 10 mADC | ||||||||
| Le code | Connexion sous pression | ||||||||
| J1 | Une M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | Le 7/16-20UNF | ||||||||
| J5 | Autres ((¢50.4 Flange) | ||||||||
| Le code | Connexion électrique | ||||||||
| B1 | Je suis Hirschmann. | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cable fermée sortie 1,5 mètre | ||||||||
| B4 | Autres | ||||||||
| Le code | Type de pression | ||||||||
| G | Pression de mesure | ||||||||
| Une | Une pression absolue | ||||||||
| S | Pression de référence scellée | ||||||||
