Capteur de transmission de pression de la série HT BP170 pour la plage de mesure de l'eau et de l'huile

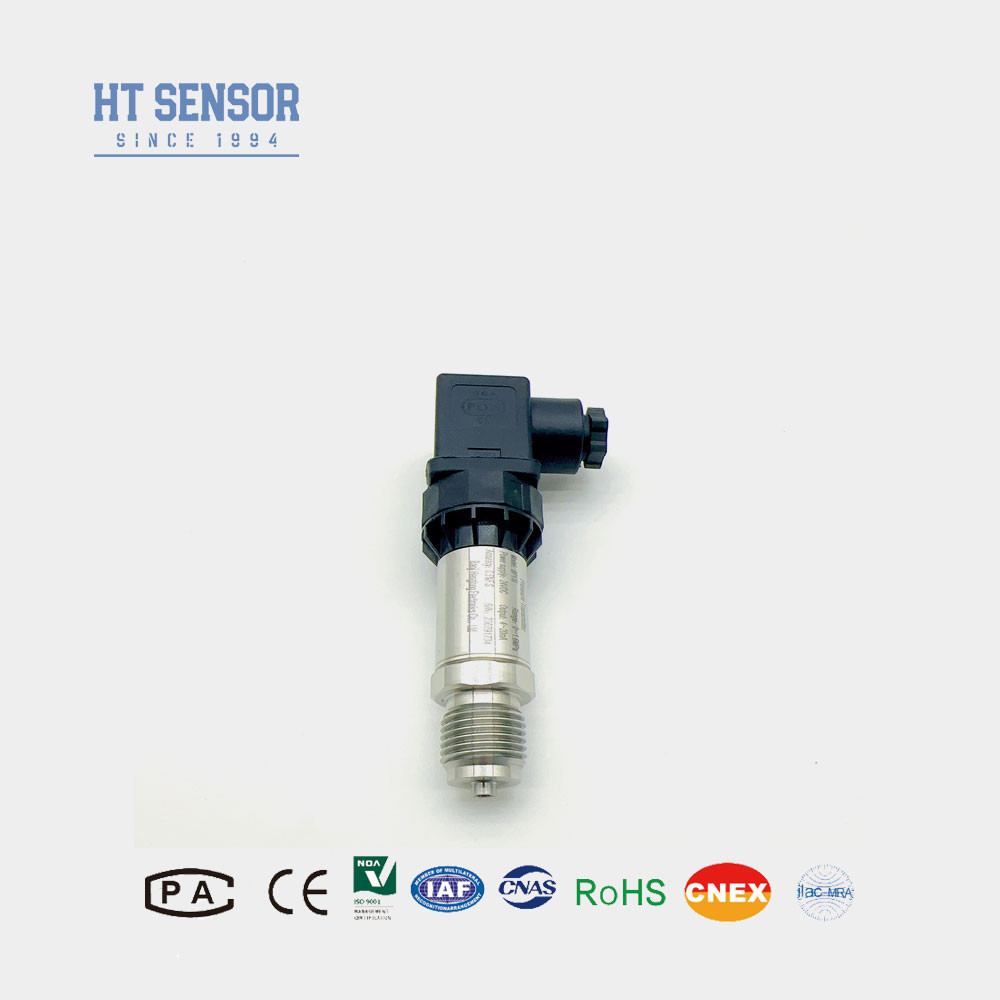

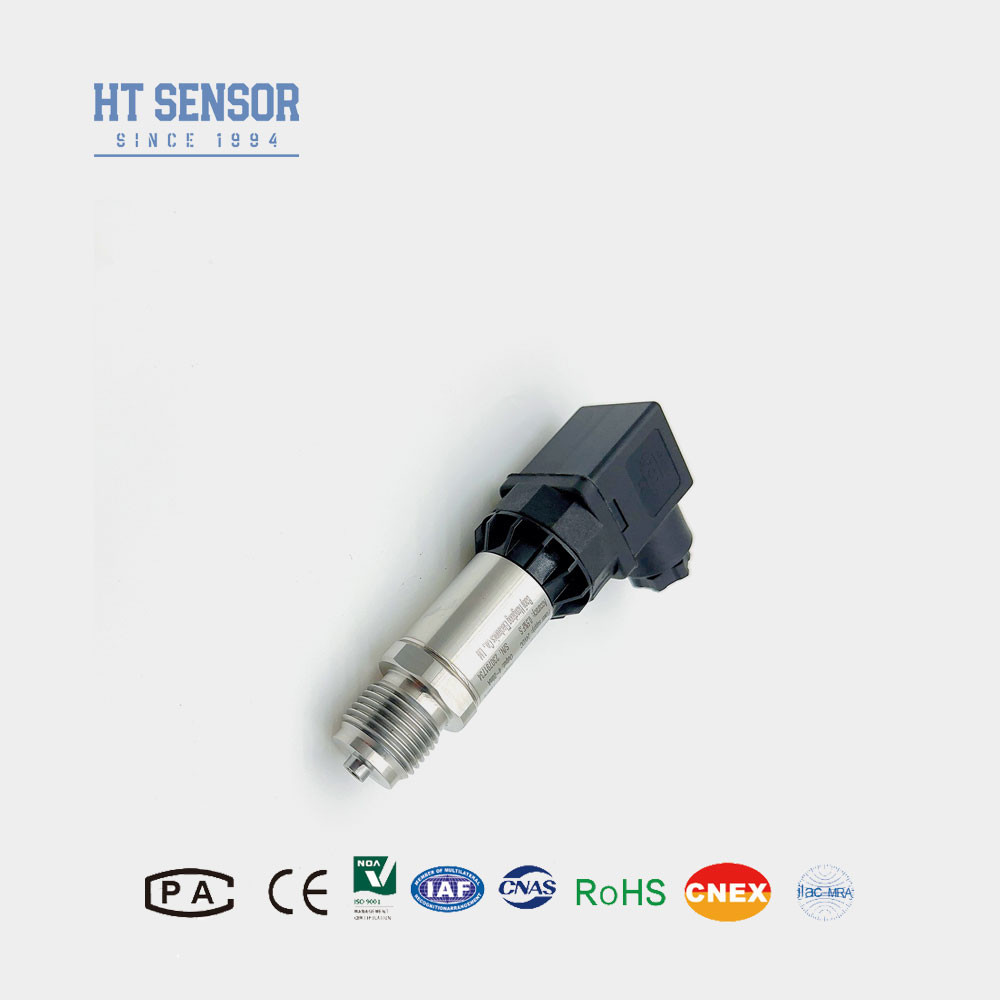

BP170 Émetteur de pression

L'installation du capteur d'émission de pression:

Le capteur de l'émetteur de pression BP170 adopte un noyau de capteur à huile isolé en silicium de la série HT comme élément de mesure du signal.C'est le capteur le plus utilisé dans la pratique industrielle., qui est largement utilisé dans une variété d'environnements d'automatisation industrielle, y compris la conservation de l'eau et l'hydroélectricité, le transport ferroviaire, les bâtiments intelligents, l'automatisation de la production, l'aérospatiale,militaires, pétrochimie, puits de pétrole, électricité, navires, machines-outils, pipelines et autres industries

Caractéristiques du produit:

• 1Large plage de mesure, structure en acier inoxydable, formes diverses d'interfaces sous pression
• 2Conception compacte et légère
• 3. haute précision, toute structure en acier inoxydable
• 4.Nul et pleine échelle réglables

Applications du capteur de pression:

• 1- Mesure de pression des gaz et liquides non corrosifs avec l'acier inoxydable 316L
• 2Appliqué dans les industries maritime et aéronautique
• 3. Utilisé dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie
• 4. Utilisé dans les systèmes de commande hydraulique et pneumatique


1Lors de la sélection du produit, veuillez vous assurer que le milieu d'essai est compatible avec les parties de contact du produit.

2Lors de la commande, veuillez noter que les produits à l'épreuve des explosions ne comprennent pas les têtes d'affichage numérique.

3. Pour assurer le fonctionnement fiable du produit,il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur le site et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable..

4. Il n'y a pas de câble par défaut. Trois matériaux sont disponibles si nécessaire.Si rien d'autre n'est spécifié, le matériau du câble en polyéthylène peut être sélectionné.Si vous avez besoin d'un matériau de câble différent,Veuillez le préciser dans le formulaire de commande.
5En cas d'exigences particulières telles que des vibrations fortes, un impact instantané, des interférences électromagnétiques ou radiofréquences fortes, veuillez nous en informer et les indiquer dans la commande.



Guide de commande du capteur de l'émetteur de pression
BP170X	Transmetteur de pression analogique
	Le code	Construction du schéma
	5	Bouchon de Packard				6	Cable de sortie directe scellé 1,5 m
	7	Connecteur mini Hirschmann				8	Le connecteur Hirschmann
		Plage de mesure	Pour les appareils à combustion électrique
		(0-X) Kpa ou MPa	X: Je ne sais pas. Indique la plage de mesure réelle
			Le code	Énergie
			D1	24 VDC
			D2	5 VDC
			D3	Autres
				Le code	Signal de sortie
				S1	4 à 20 mADC		S5	0 à 20 mADC
				S2	1 à 5 VDC		S6	0 à 10 VDC
				S3	0 à 5VDC		S7	0Pour les conducteurs de véhicules à moteur
				S4	0 à 10 mADC
					Le code		Connexion sous pression
					J1		Une M20×1.5
					J2		G1/2
					J3		G1/4
					J4		Le 7/16-20UNF
					J5		Autres ((¢50.4 Flange)
							Le code	Connexion électrique
							B1	Je suis Hirschmann.
							B2	PG7
							B3	Cable fermée sortie 1,5 mètre
							B4	Autres
								Le code	Type de pression
								G	Pression de mesure
								Une	Une pression absolue
								S	Pression de référence scellée
