Capteur de transmission de pression miniature BP156-M destiné aux industries maritime et aéronautique
Product Details
| Modèle N°.: | BP156-M | Matériau de logement: | Pour l'utilisation dans les machines à laver |
|---|---|---|---|
| Type de pression: | Pression de mesure, pression absolue, pression scellée | Marque déposée: | HT capteur |
| Type de structure: | Capteur de pression de silicium diffus | Mesure du milieu: | Liquide et air |
| Plage de pression: | Pour les appareils à combustion électrique | Classification de propriété intellectuelle: | Pour la protection contre la corrosion |
| Personnalisation: | OEM et ODM | Connecteur: | M12 |
| Mettre en évidence |
Capteur de transmission de pression en miniature BP156-M,Capteur de transmission de pression miniature pour l'aviation,Capteur de transmission de pression miniature marine |
||
Product Description

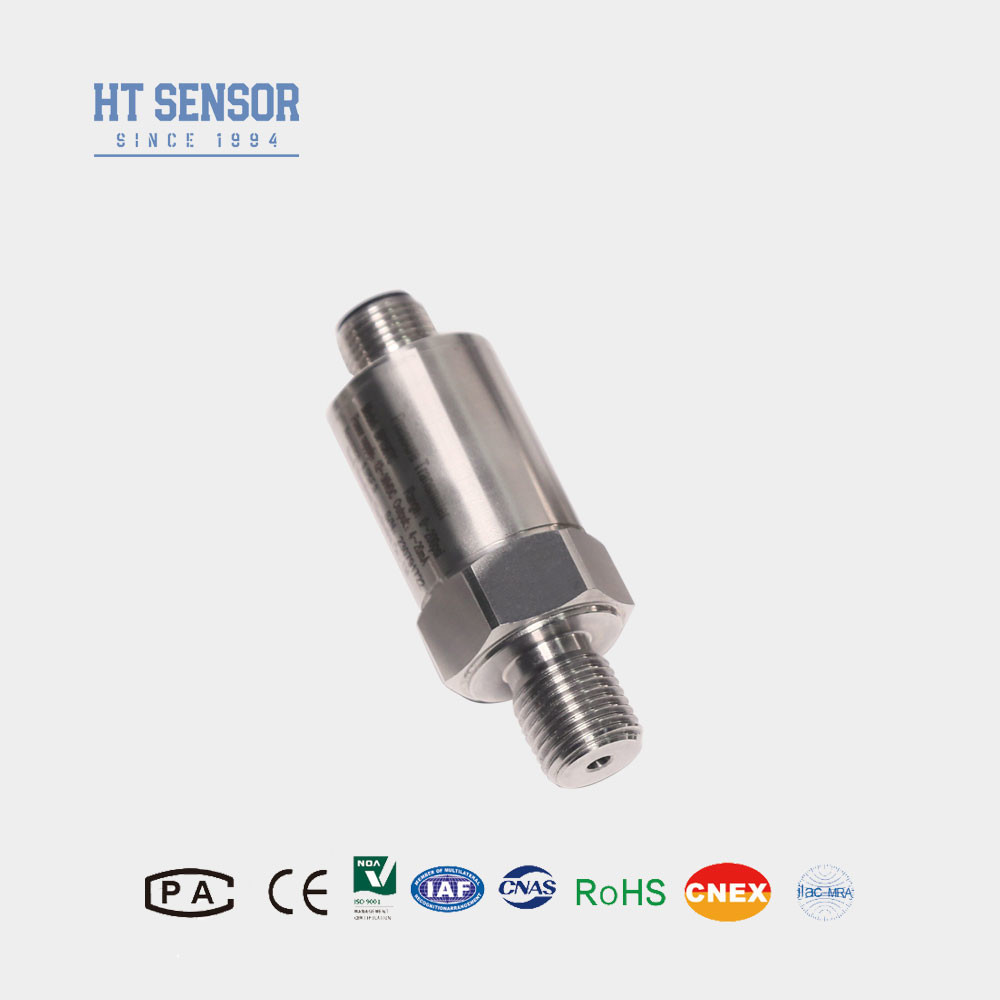

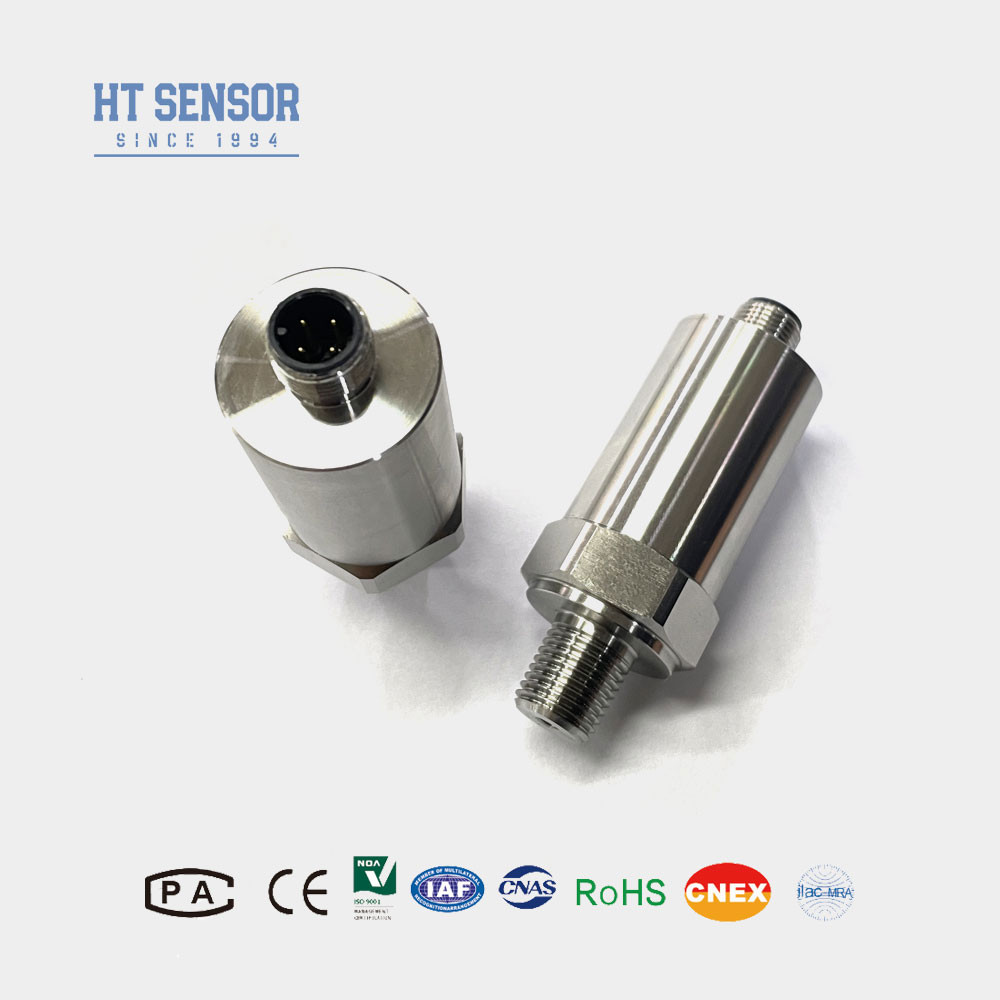

Capteur de transmission de pression miniature BP156-M destiné aux industries maritime et aéronautique
Capteur de transmission de pression BP156-M
Introduction du détecteur de pression mini:
Capteur de transmission de pression miniature BP156-M utilisant un capteur de pression piézorésistif, avec un diaphragme isolé en acier inoxydable comme élément de détection du signal, après test automatique,compensation de réglage fin laser;Le circuit d'amplificateur utilise un boîtier en acier inoxydable pour convertir le signal du capteur en un signal de sortie standard.sensibilité et diversitéLes produits sont largement utilisés dans l'industrie pétrolière, chimique, métallurgique, centrale électrique, hydrologie et autres industries de mesure et de contrôle de la pression.
Caractéristiques du produitd'un détecteur mini-émetteur de pression:
1- la plage de température: -20 à 85 °C;
2. large plage de température de fonctionnement -40 à 125oC;
3. Capteur de pression de haute performance;
4. Différentes sorties 4~20mA/0,5~4,5V/1~5V/0~5V sont disponibles;
5. Petites dimensions, dimension personnalisable;
6. connecteur M12;
7. OEM, ODM, service de personnalisation disponible;
Applicationsd'un détecteur mini-émetteur de pression:
1- Mesure de pression des gaz et liquides non corrosifs avec l'acier inoxydable 316L
2Appliqué dans les industries maritime et aéronautique
3. Utilisé dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie
4. Utilisé dans les systèmes de commande hydraulique et pneumatique
| Paramètres de performance d'un détecteur mini-émetteur de pression: | |
|---|---|
| Plage de mesure | Le système d'aération doit être équipé d'un système d'aération de puissance de l'air. |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | Le système de régulation de la température doit être équipé d'un système de régulation de la température de l'air. |
| Répétabilité et hystérésis | 0Les émissions de dioxyde de carbone sont les émissions de dioxyde de carbone les plus élevées enregistrées. |
| Stabilité à long terme | ± 0,1% F.S./Année (typique) ± 0,2% F.S./Année (max.) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex II C T6 Ga |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | - 0,05 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC |
| Exemples de sélection |
| Conseils pour commander |
1. Lors du choix d'un produit, veuillez vous assurer que le support testé est compatible avec la partie de contact du produit.
2Lors de la commande, veuillez noter que les produits à l'épreuve des explosions ne sont pas équipés d'un écran numérique.
3Pour assurer le fonctionnement fiable du produit, il est conseillé d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
4. câble Sans câble par défaut. Trois matériaux sont disponibles si nécessaire. S'il n'y a pas d'instructions spéciales, des matériaux de câble en polyéthylène peuvent être utilisés. Si vous avez besoin d'un autre matériau de câble,Veuillez le préciser dans le formulaire de commande.
5En cas d'exigences particulières telles que des vibrations fortes, une force d'impact instantanée, une forte interférence électromagnétique ou RF, veuillez nous en informer et l'indiquer dans la commande.
| Guide des commandesd'un détecteur mini-émetteur de pression | |||||||||
| BP15X | Transmetteur de pression analogique | ||||||||
| Le code | Construction du schéma | ||||||||
| 5 | Bouchon de Packard | 6 | Cable de sortie directe scellé 1,5 m | ||||||
| 7 | Connecteur mini Hirschmann | 8 | Le connecteur Hirschmann | ||||||
| Plage de mesure | Pour les appareils à combustion électrique | ||||||||
| (0-X) Kpa ou MPa |
X: Je ne sais pas. Indique la plage de mesure réelle | ||||||||
| Le code | Énergie | ||||||||
| D1 | 24 VDC | ||||||||
| D2 | 5 VDC | ||||||||
| D3 | Autres | ||||||||
| Le code | Signal de sortie | ||||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | ||||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | ||||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | ||||||
| S4 | 0 à 10 mADC | ||||||||
| Le code | Connexion sous pression | ||||||||
| J1 | Une M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | Le 7/16-20UNF | ||||||||
| J5 | Autres ((¢50.4 Flange) | ||||||||
| Le code | Connexion électrique | ||||||||
| B1 | Je suis Hirschmann. | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cable fermée sortie 1,5 mètre | ||||||||
| B4 | Autres | ||||||||
| Le code | Type de pression | ||||||||
| G | Pression de mesure | ||||||||
| Une | Une pression absolue | ||||||||
| S | Pression de référence scellée | ||||||||
