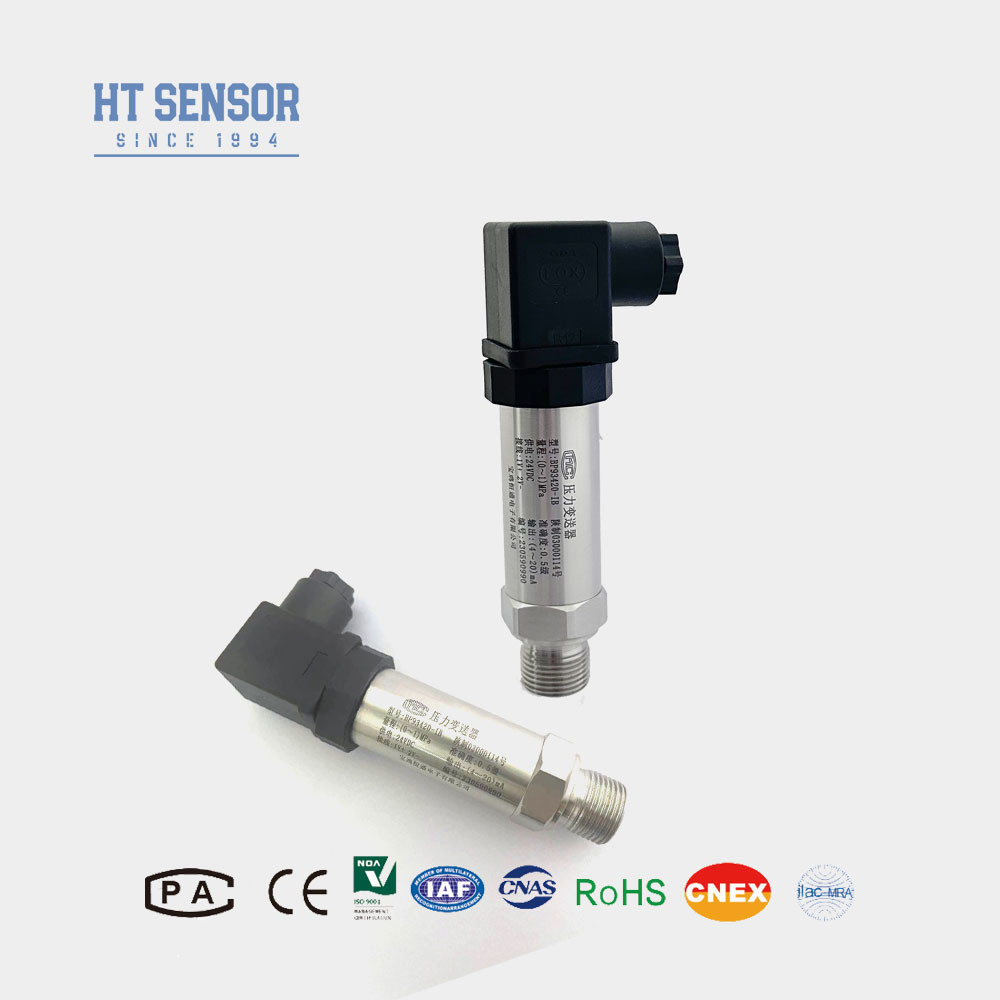

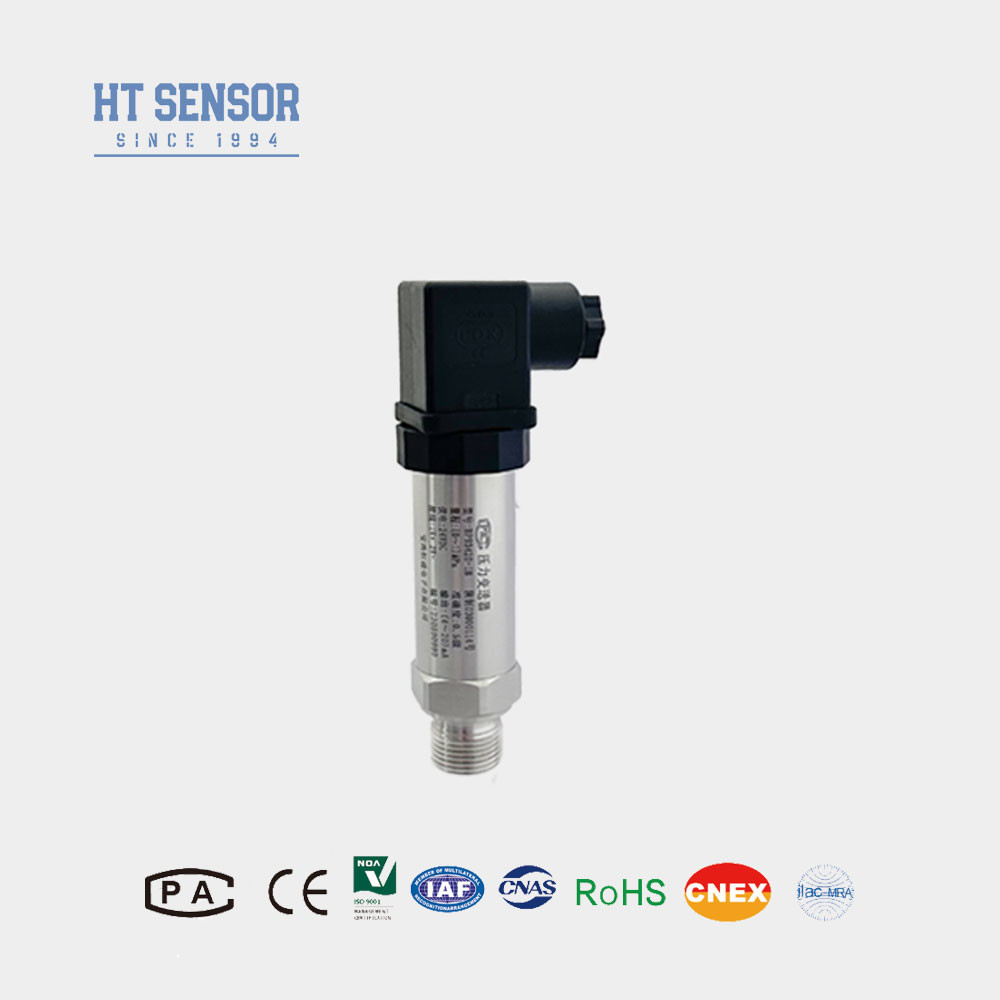

Capteur d'émetteur de pression BP93420IB de haute précision avec une précision typique de 0,25%

BP93420IB Capteur d'émetteur de pression

L'installation du capteur d'émission de pression:

Le capteur de l'émetteur de pression BP93420IB intègre le noyau d'huile isolé en silicium diffus de la série HT comme élément de mesure principal du signal.Ces capteurs de pression en silicium diffus sont spécialement conçus pour fournir des mesures précises et cohérentes pour les processus critiquesAvec une précision et une stabilité exceptionnelles, ce capteur de pression en silicium diffus est bien adapté à un large éventail d'applications industrielles,offrant des performances fiables et assurant un contrôle optimal des processus.

Caractéristiques du produitd'un capteur d'émetteur de pression:

• L'émetteur de pression dispose d'une large plage de mesure, d'une structure en acier inoxydable durable et de diverses options d'interface de pression pour répondre aux différents besoins d'application.
• Sa conception compacte et légère permet une installation et une intégration faciles dans des environnements à espace restreint.
• Avec une grande précision et une structure entièrement en acier inoxydable, ce transmetteur de pression assure des mesures de pression précises et fiables.
• En outre, il offre la possibilité d'ajouter une tête d'affichage LED ou LCD pour une surveillance et un affichage pratiques de la pression sur place.

Applicationsd'un capteur d'émetteur de pression:

• Ce transmetteur de pression est spécialement conçu pour mesurer avec précision les gaz et liquides non corrosifs, en utilisant un matériau en acier inoxydable 316L pour une durabilité et une fiabilité améliorées.
• Il trouve une large application dans les industries maritime et aéronautique, où une mesure précise de la pression est cruciale pour la sécurité et les performances.
• En plus de la marine et de l'aviation, ce transmetteur de pression est largement utilisé dans divers processus industriels sur site, y compris le pétrole, les produits chimiques, la métallurgie, la production d'énergie et l'hydrologie.
• Il est également couramment utilisé dans les systèmes de commande hydraulique et pneumatique, fournissant une détection précise de la pression pour un fonctionnement efficace du système.

1Lors de la sélection du produit, veuillez vous assurer que le milieu d'essai est compatible avec la partie de contact du produit.
2Lors de la commande, veuillez noter que les produits à l'épreuve des explosions ne comprennent pas les têtes d'affichage numérique.
3. Lorsqu'une commande est effectuée avec une tête d'affichage LCD ou LED du transducteur, la puissance de l'émetteur ne doit pas être inférieure à 20 VDC.

4. Pour assurer le fonctionnement fiable du produit,il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable..

5La plage de température de fonctionnement nominale de l'anneau O en caoutchouc au fluor est de -20°C à 250°C. Lorsque la température de fonctionnement du produit est inférieure à -20°C, il convient de sélectionner un anneau d'étanchéité de type EPDM O.
6La longueur par défaut du câble est de 1,5 m et il existe trois types de matériaux au choix.Si vous avez besoin d'un autre matériau de câble, veuillez le préciser dans le formulaire de commande.
7En cas de fortes vibrations, force d'impact instantané, forte interférence électromagnétique ou radiofréquence et autres exigences particulières, veuillez informer notre société et indiquer dans la commande.



Guide de commande du capteur de l'émetteur de pression
BP93420XX	Transmetteur de pression
	Le code	Construction du schéma
	IB	Transmetteur de pression générale			Les États membres	Affichage du transmetteur de pression
	IE	Transmetteur de pression de l'aviation résistant aux chocs			IIC/III	Général industriel/ Transmetteur de pression à écran
	Si	Transmetteur de pression à l'épreuve de l'humidité			Les États membres	Transmetteur de pression général/affichage
	Dans	Transmetteur de pression dédié pour la climatisation
	C.I.	Transmetteur à haute température
	Le QI1/QI2	Grand diaphragme/émetteur à haute température sous pression
		Plage de mesure	- Je ne sais pas.1. . Je ne peux pas.01... 100 MPa
		(0-X) Kpa ou MPa	X: indique la plage de mesure réelle
			Le code	Énergie
			D1	24 VDC
			D2	5 VDC
			D3	Autres
				Le code	Signal de sortie
				S1	4 à 20 mADC	S5	0 à 20 mADC
				S2	1 à 5 VDC	S6	0 à 10 VDC
				S3	0 à 5VDC	S7	0Pour les conducteurs de véhicules à moteur
				S4	0 à 10 mADC
					Le code	Connexion sous pression
					J1	Une M20×1.5
					J2	G1/2
					J3	G1/4
					J4	Le 7/16-20UNF
					J5	Autres
						Le code	Connexion électrique
						B1	Je suis Hirschmann.
						B2	PG7 prise de courant
						B3	Sortie du câble scellé
						B4	2088 Enveloppes industrielles
						B5	2088 Enveloppe industrielle avec affichage
						B6	Autres
							Le code	Type de pression
							G	Pression de mesure
							Une	Une pression absolue
							S	Pression de référence scellée
