Transmetteur de capteurs de pression industriels pour systèmes de commande hydraulique et pneumatique
Product Details
| Modèle N°.: | BP93420-III | Le pouvoir: | 12-36Vdc |
|---|---|---|---|
| Produits: | 4-20mA avec HART ou RS485 | Le poids: | ~ 0,8 kg |
| Type de pression: | Indicateur, pression absolue, pression scellée | Origine: | Baoji, en Chine |
| Code du SH: | 9026201090 | Type de structure: | transmetteur de pression |
| Mesure du milieu: | Liquide, gaz, colle pour boissons, etc. | Grade de précision: | 00,5% F.S. 0,25% F.S. |
| Plage de pression: | - 100kpa... 0kpa ~ 10kpa... 60MPa. - Je ne sais pas. | ||
| Mettre en évidence |
Transmetteur de capteur de pression pneumatique,Transmetteur de capteur de pression hydraulique,Transmetteur de capteur de pression industriel |
||
Product Description
Transmetteur de capteurs de pression industriels pour systèmes de commande hydraulique et pneumatique

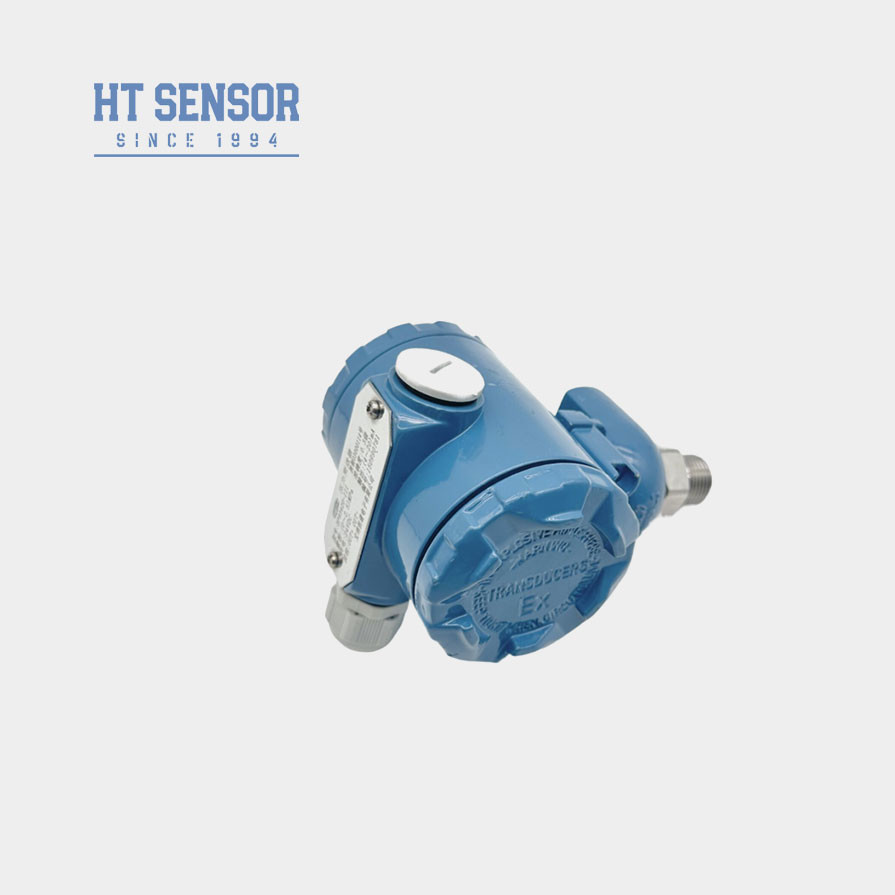

BP93420-IIICapteur de pression industrielle
La mise en place deCapteur de pression industrielle:
BP93420-III Émetteur de capteur de pression industriel composé d'un module de capteur de pression et d'une carte de circuit intelligent.circuit de détection de diaphragme de mesure, le capteur de température et le circuit de compensation de température.La carte de circuit intelligent est composée d'un contrôleur micro-ordinateur et d'un circuit périphérique pour compléter la conversion des signaux de pression en signaux électriquesUtilisé dans l'industrie pour mesurer la pression des liquides, des gaz ou des vapeurs.
Caractéristiques du produitdeCapteur de pression industrielle:
1Une large plage de mesure, des formes d'interface de pression diverses et un niveau de protection IP65.
2- différentes formes de signaux de sortie, réglables et affichables.
3Point zéro réglable et échelle complète.
4Le noyau utilise du silicium diffusé de haute précision et de haute performance.les capteurs de pression piézorésistifs.
ApplicationsdeCapteur de pression industrielle:
1. Convient pour mesurer la pression des gaz et des liquides non corrosifs dans l'acier inoxydable 316L.
2Le pétrole, la chimie, la métallurgie, l'énergie et l'hydrologie.
3. Mesure et contrôle de la pression dans des environnements industriels extérieurs difficiles.
4Utilisé dans les systèmes de commande hydraulique et pneumatique.
| Paramètres de performance deCapteur de pression industrielle | |
| Plage de mesure | - 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | ≤ ± 0,1% FS |
| Hystérésis | ≤ ± 0,1% FS |
| Stabilité à long terme | ± 0,1% F.S./Année (Typical) ± 0,2% F.S./Année (Maximum) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | Alliage d'aluminium |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex II C T6 Ga |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | ~1,2 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC | |
| Protocole de communication RS485 | 3.6 ~ 30V / batterie | 4 fils |
| Conseils pour commander |
1Lors de la sélection du produit, veuillez vous assurer que le milieu d'essai est compatible avec la partie de contact du produit.
2Lors de la commande, veuillez noter que les produits à l'épreuve des explosions ne comprennent pas les têtes d'affichage numérique.

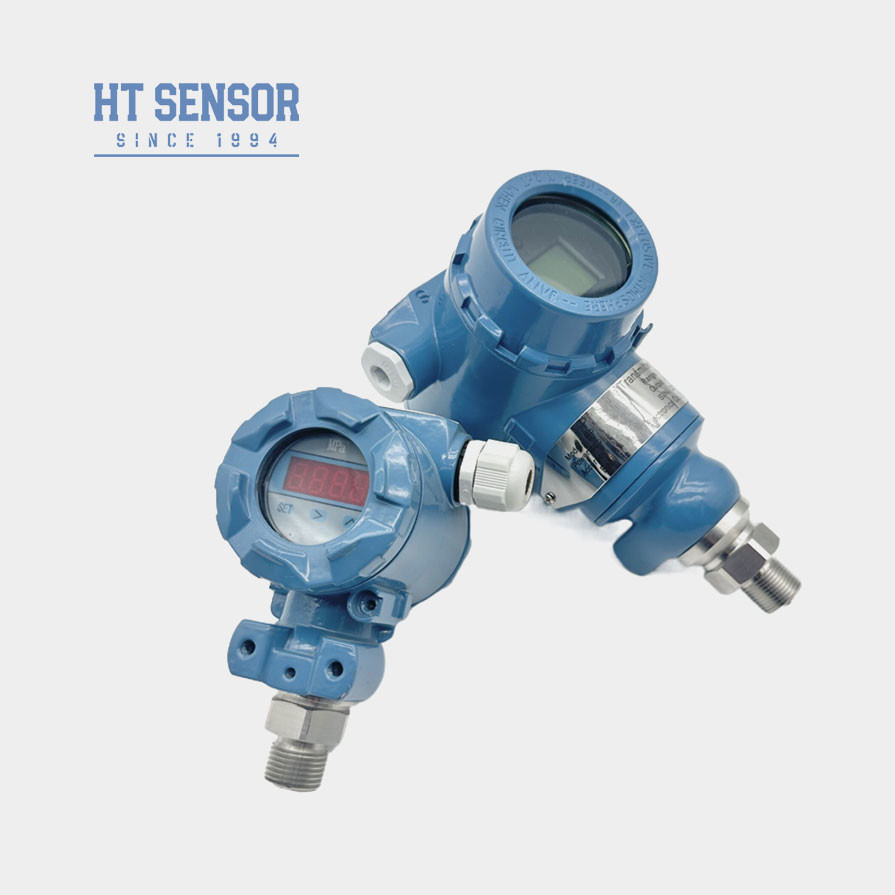

3. Lors de la commande d'un émetteur avec tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4Pour assurer le fonctionnement fiable du produit, il est conseillé d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
5La plage de température de fonctionnement nominale de l'anneau O en caoutchouc au fluor est de -20°C à 250°C. Lorsque la température de fonctionnement du produit est inférieure à -20°C, il convient de sélectionner un anneau d'étanchéité de type EPDM O.
6. Le câble n'est pas inclus par défaut. Lorsque des lignes de câble de support sont requises: S'il n'y a pas d'instructions spéciales, des matériaux de câble en polyéthylène peuvent être utilisés. Si vous avez besoin d'un autre matériau de câble,Veuillez le préciser dans le formulaire de commande.
7En cas d'exigences particulières telles que des vibrations fortes, une force d'impact instantanée, une forte interférence électromagnétique ou RF, veuillez nous en informer et l'indiquer dans la commande.
| Guide des commandes | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| IB | Transmetteur de pression générale | Les États membres | Affichage du transmetteur de pression | |||||
| IE | Transmetteur de pression de l'aviation résistant aux chocs | IIC/III | Général industriel/ Transmetteur de pression à écran | |||||
| Si | Transmetteur de pression à l'épreuve de l'humidité | Les États membres | Transmetteur de pression général/affichage | |||||
| Dans | Transmetteur de pression dédié pour la climatisation | |||||||
| C.I. | Transmetteur à haute température | |||||||
| Le QI/TQI | Grand diaphragme/émetteur à haute température sous pression | |||||||
| Plage de mesure | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa ou MPa | X: indique la plage de mesure réelle | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | Une M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | Le 7/16-20UNF | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | 2088 Enveloppes industrielles | |||||||
| B5 | 2088 Enveloppe industrielle avec affichage | |||||||
| B6 | Autres | |||||||
| Le code | Type de pression | |||||||
| G | Pression de mesure | |||||||
| Une | Une pression absolue | |||||||
| S | Pression de référence scellée | |||||||
