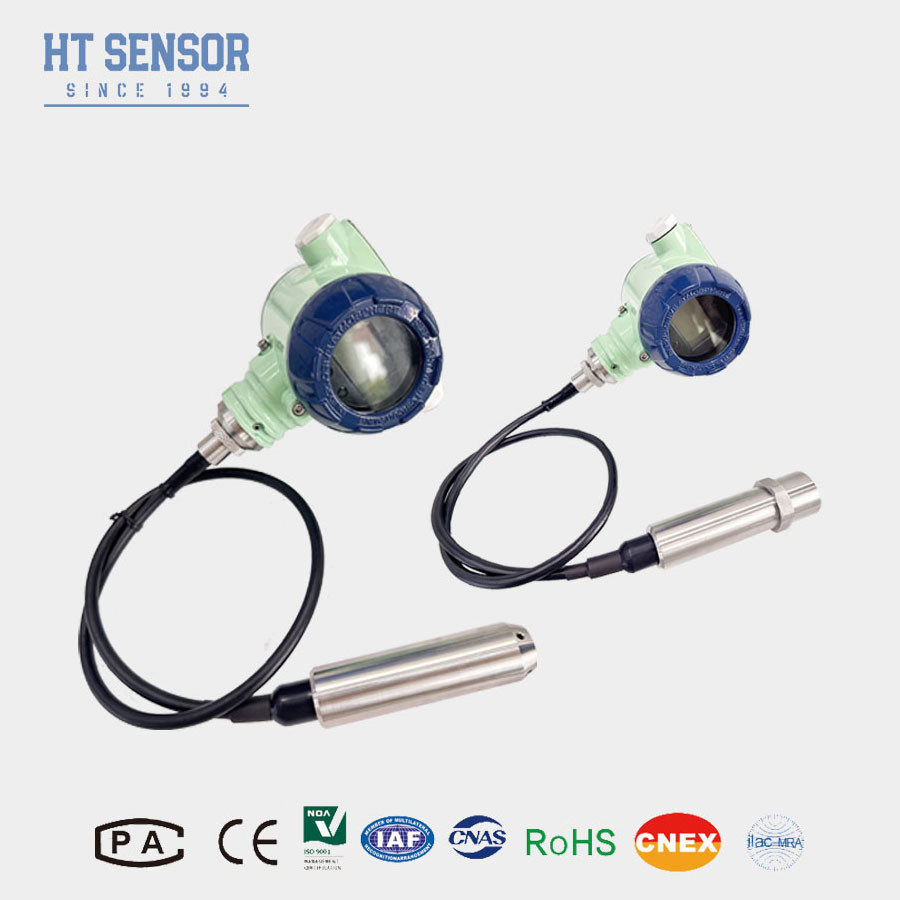

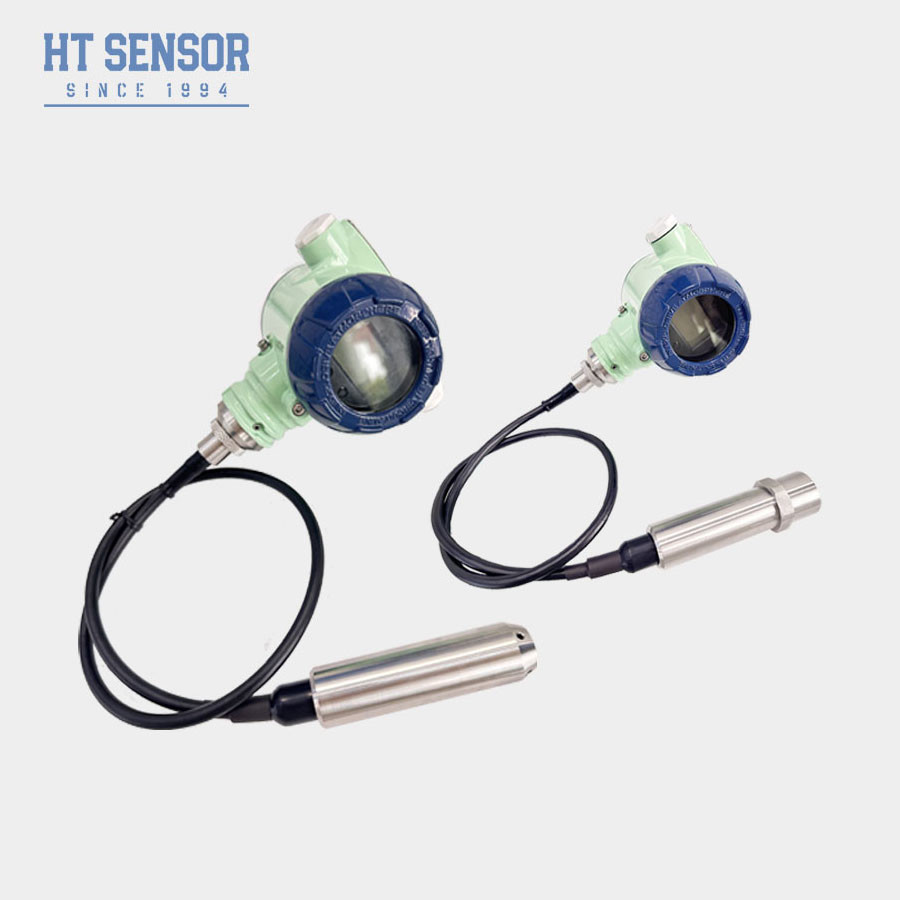

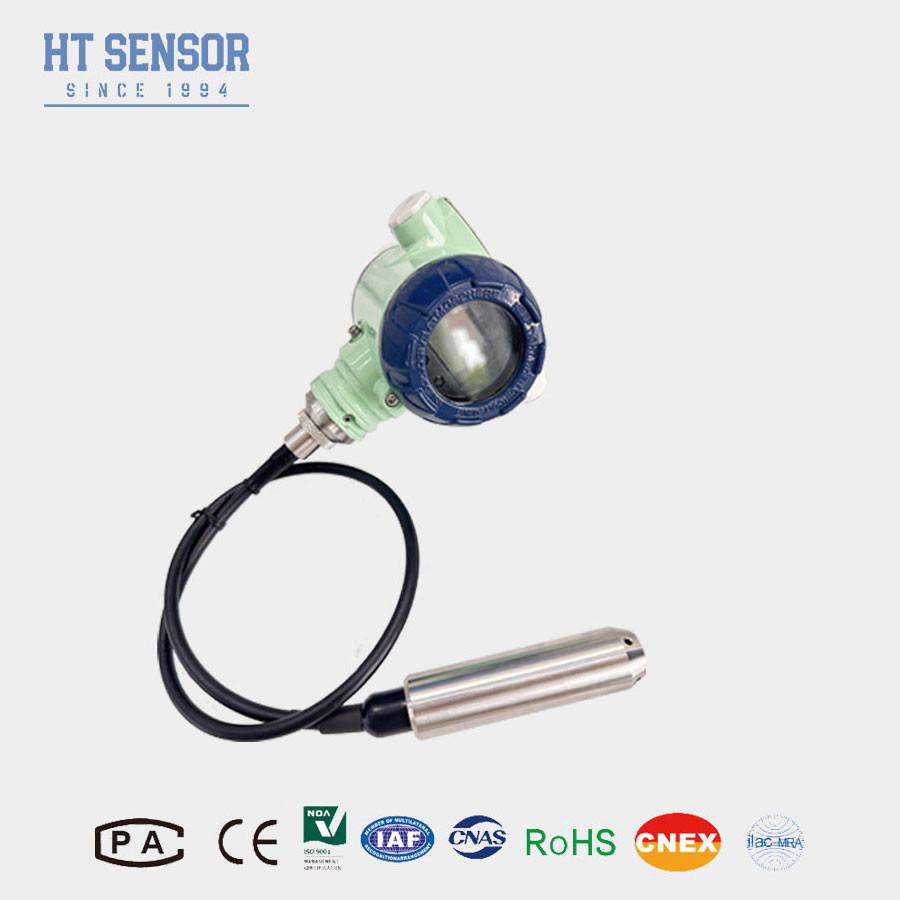

BH93420-III Émetteur de niveau d'eau piézorésistif pour la surveillance du niveau de liquide
Product Details
| Modèle N°.: | BH93420-III-I | Classification IP: | Pour la protection contre la corrosion |
|---|---|---|---|
| Personnalisé: | Non personnalisé | Les câbles: | Écrans et appareils électroniques |
| Précision: | 00,25%, 0,5% | Matériau du diaphragme: | Acier inoxydable 316L |
| Poids net: | 00,3 kg | Paquet de transport: | Cartonné |
| Marque déposée: | Capteur HT | Origine: | Shaan Xi est là. |
| Code du SH: | 90261000 | Capacité d'approvisionnement: | 2000 pièces/mois |
| Type de signal de sortie: | Type analogique | Type de sonde: | Type de sonde |
| Mettre en évidence |
Transmetteur de niveau d'eau de surveillance du niveau de liquide,BH93420-III Transmetteur de niveau d'eau piezoresistif |
||
Product Description
BH93420-III TÉMETRE DE PRESSURE au niveau de l'eau pour la mesure de la pression de l'eau
Introduction du transmetteur de niveau d'eau:
BH93420-III: les produits de base sont soumis à des contrôles d'état.L'émetteur de niveau d'eau piézorésistif adopte le principe du capteur piézorésistif pour déterminer la hauteur du niveau du liquide en mesurant l'effet de pression du milieu sur le capteur.Lorsque la hauteur du liquide augmente, la pression du milieu sur le capteur augmente, ce qui entraîne un changement de la valeur de résistance du capteur.L'émetteur de niveau de liquide piézorésistif le convertit en une sortie de signal électrique liée à la hauteur du niveau de liquide en mesurant la variation de la valeur de résistance du capteurL'émetteur peut calculer avec précision la hauteur du niveau du liquide selon la relation linéaire entre pression et résistance.
- Conception de type fractionné, facilitant le câblage et l'étalonnage sur site
- Affichage à LED
- Classification à l'épreuve des explosions: ExiaIICT6
- Protection élevée: IP68
- Cable: PE,PU.PTFE
Applications:
1. largement utilisés dans la surveillance et le contrôle du niveau des réservoirs de stockage, des armoires de réservoirs, des pipelines et autres conteneurs.
2Il peut être utilisé dans les systèmes de stockage et de transport de liquide dans les industries pétrolière, chimique, pharmaceutique et autres pour s'assurer que le niveau de liquide est dans une plage de sécurité.
3Le transmetteur de niveau de liquide piezoresistance peut être utilisé dans les équipements de traitement de l'eau pour surveiller le niveau de liquide des réservoirs d'eau, des piscines, etc., afin d'obtenir un contrôle automatique.
4Il convient à la mise en conserve, au remplissage et à d'autres procédés dans l'industrie de transformation alimentaire afin de garantir que le niveau liquide du produit respecte la norme.
5Le transmetteur de niveau piezoresistif peut être utilisé pour la surveillance environnementale, telle que la surveillance du niveau des rivières, des lacs et d'autres plans d'eau.
6Il peut être utilisé dans les navires et l'ingénierie offshore pour surveiller le niveau de liquide des réservoirs de carburant des navires, des cabines, etc.
|
Paramètres de performance: |
|
| Plage de mesure | 0 à 10 m... 400 mH2O |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 2 fois la portée nominale |
| Précision @ 25oC | Le système de régulation de la température doit être équipé d'un système de régulation de la température. |
| Répétabilité | Le système de détection doit être équipé d'un dispositif de détection de la pollution atmosphérique. |
| Hystérésis | Le système de détection doit être équipé d'un dispositif de détection de la température. |
| Stabilité à long terme | ± 0,15% F.S/an (max.) |
| Dérive à température zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Déplacement de température | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Température de compensation | 0 à 50 °C (0-1 m) . 0 à 2 m); 0 à 70 °C |
| Température de fonctionnement | -20 à 80 °C |
| Température de stockage | -30 à 100 °C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Le choc | 100 g |
| Matériel de logement | D'aluminium coulé, l1Cr18Ni9Ti |
| Matériau du diaphragme | 316L en acier inoxydable |
| Résistance à l'isolation | Pour les appareils de commande électrique, la valeur de l'électricité utilisée doit être égale ou supérieure à: |
| Classification à l'épreuve des explosions | ExiaIICT6 |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | ~1,5 kg (sans le câble) |
| Matériau du câble | Cable en polyéthylène, polyuréthane et PTFE |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 15 à 30 VDC | Fil 2/3/4 |
| Protocole de communication RS485 | 4 fil de fer |
|
Conception de la construction: |
|
Connexion électrique: |
|
Exemples de sélection: |
| Les ordres Guide de conduite | ||||||||||
| BH93420 | Le code | Construction du schéma | ||||||||
| III. Les États membres | Transmetteur de niveau liquide avec boîtier 2088 | |||||||||
| Plage de mesure | 0 à 10 m... 400 m | |||||||||
| Le code | Énergie | |||||||||
| D1 | 24 VDC | |||||||||
| Le code | Signal de sortie | |||||||||
| S1 | 4 à 20 mADC | S2 | Résistance à la compression | |||||||
| Le code | Connexion électrique | |||||||||
| B5 | 2088 avec affichage | |||||||||
| B6 | 3051A | |||||||||
| Le code | Type de pression | |||||||||
| G | Pression de mesure | |||||||||
| Une | Une pression absolue | |||||||||
| S | Pression de référence scellée | |||||||||
| Le code | Matériel | |||||||||
| 01 | 304 acier inoxydable | |||||||||
| 02 | 316L en acier inoxydable | |||||||||
| Le code | Matériau du câble | |||||||||
| C1 | Le PE | |||||||||
| C2 | PN | |||||||||
| C3 | PTFE | |||||||||
FQA:
1Q: Vous êtes fabricant?
R: Oui, nous sommes fabricant de capteurs professionnels depuis plus de 50 ans!
2Q: Vous acceptez le service OEM?
R: Oui, nous pouvons mettre les informations de votre entreprise et votre logo sur nos capteurs.
3Q: Je peux être votre distributeur?
R: Oui, nous recherchons des distributeurs sur le marché étranger.
4Q: Quel est votre délai de livraison?
R: Normalement 7 à 10 jours. Pour une quantité supérieure à 100 pièces, nous avons besoin de 3-5 jours ouvrables supplémentaires.
