Capteur de pression au silicium de 70 KPa à 70 MPa Capteur de pression piézoresistif
Product Details
| Modèle N°.: | HT19V | Type de fil: | - Je ne sais pas. |
|---|---|---|---|
| Type de câblage: | À quatre fils | Mesure du milieu: | Gaz et liquide |
| Portée: | Pour les appareils à combustion interne | Produits: | MV |
| Type de pression: | Le G/A/S | L'offre: | 5 à 10 VDC |
| Code du SH: | 9026209090 | Capacité d'approvisionnement: | 20000 pièces par mois |
| Taper: | Capteur de pression piézo-résistif | Matériel: | Acier inoxydable |
| Personnalisation: | Disponible OEM et ODM | ||
| Mettre en évidence |
Capteur de pression au silicium de 70 MPa,Capteur de pression au silicium piézorésistif,Capteur de pression au silicium de 70 KPa |
||
Product Description

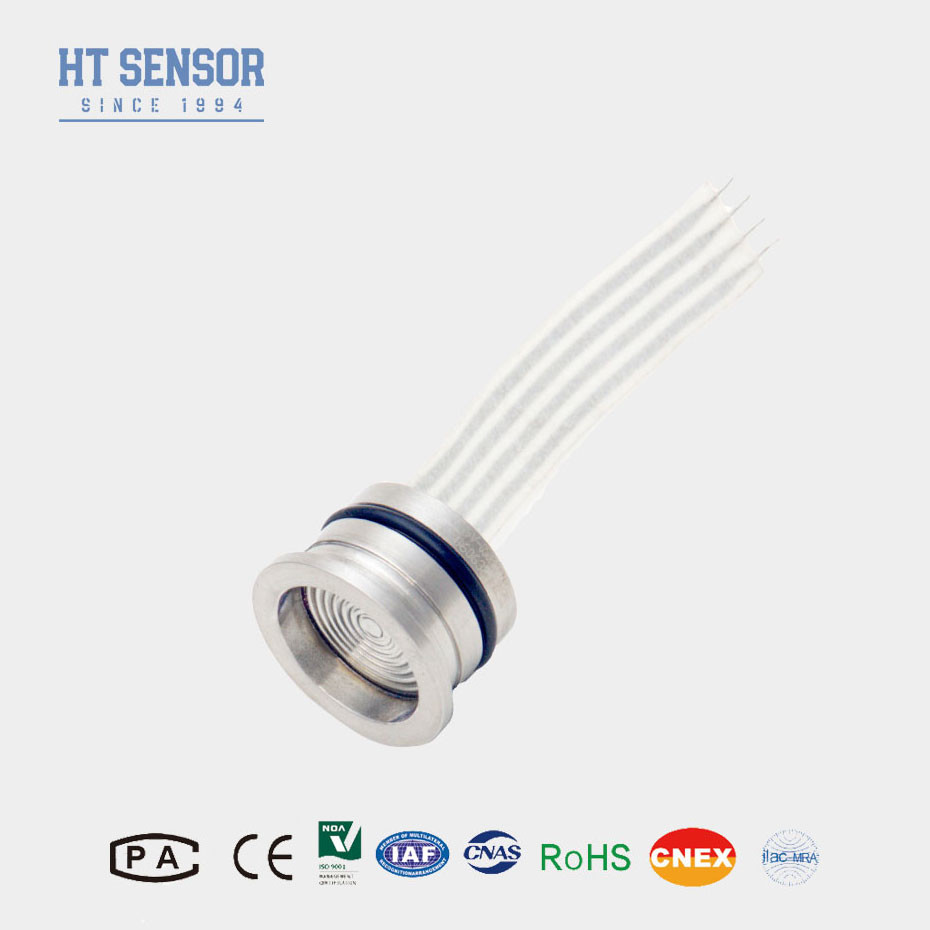

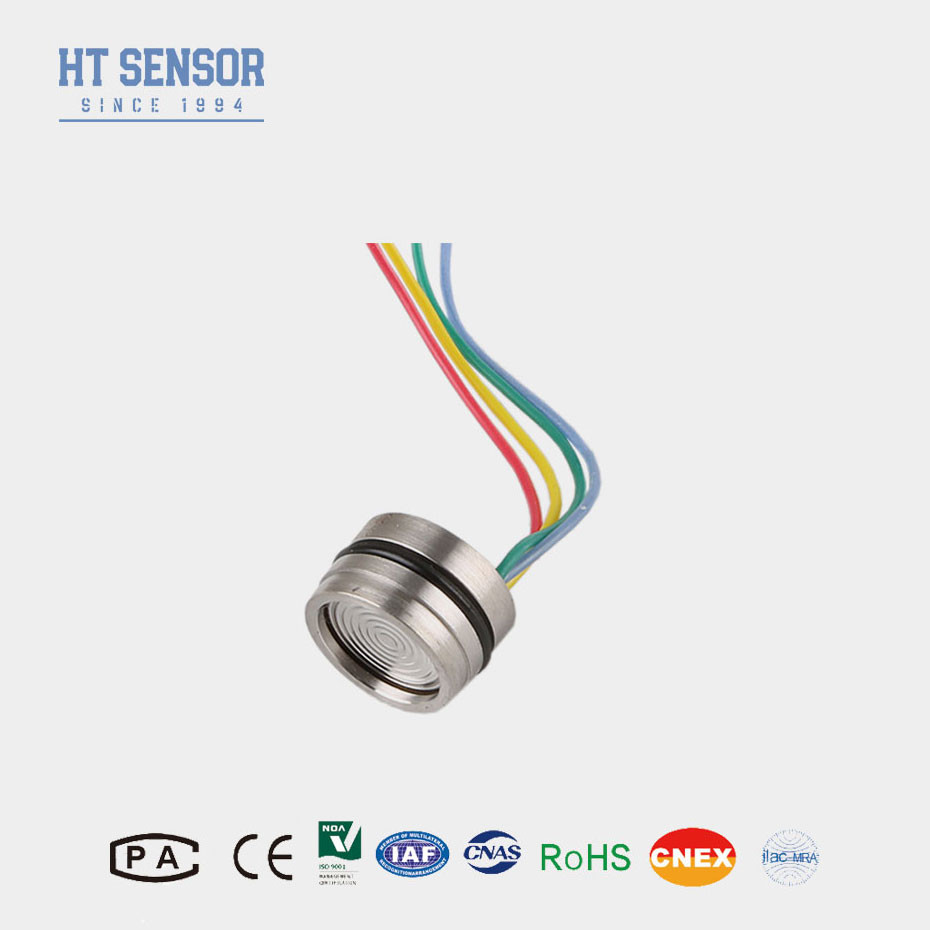

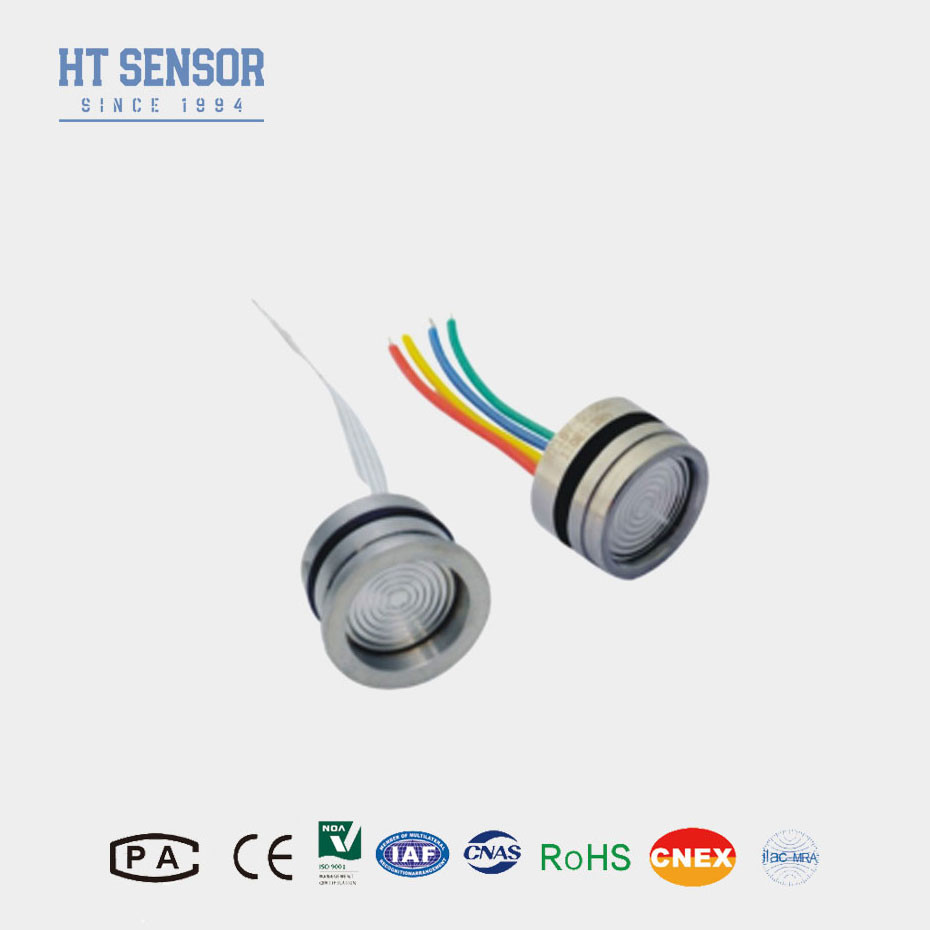

HT19V Capteur de pression au silicium piézorésistif
Introduction du capteur de pression en silicium:
Le noyau du capteur de pression piézorésistif en silicium HT19 est constitué d'un élément de silicium diffus hautement stable.un détecteur de pression en silicium piézorésistif emballé dans un boîtier en acier inoxydable 316LLe HT26 compensé est offert dans un emballage soudable ou avec une variété de raccords filetés tels que 1/4 et 1/8NPT, 1/4BSP ainsi que des raccords de processus personnalisés.
Caractéristiques du produitdeCapteur de pression au silicium piézorésistif
• Montable avec joint à anneaux O
• Surfaces humides en acier inoxydable
• Amplifié
• ASIC étalonné
• Indicateur absolu et scellé
• Option câble
• Sortie analogique
• SENT Sortie optionnelle (contactez l'usine pour plus de détails)
Applicationsd'une épaisseur d'environ 50 mm:
1- Convient pour mesurer la pression des gaz corrosifs et des liquides, compatible avec l'acier inoxydable 316 l
2Utilisé dans les systèmes de contrôle de processus pour surveiller et contrôler la pression.
3. Souvent utilisé dans le système de réfrigération et la mesure de la pression du compresseur d'air.
Performance électriqued'une épaisseur d'environ 50 mm:
1.Alimentation électrique: ≤ 10 VDC
2.Tension de sortie en mode commun: 50% de l'entrée (typique)
3.Impédance d'entrée: 4KΩ à 20KΩ
4Impédance de sortie:2.5KΩ~6KΩ
5Connexion électrique: fil à haute température de 100 mm, câble à ruban
| Paramètres de performanced'une épaisseur d'environ 50 mmJe vous en prie. | ||||||
| Plage de mesure | Épaisseur (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa | ||||
| Absolute (A) | Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission. | |||||
| Sélectionné | Le système de contrôle de la température doit être équipé d'un système de contrôle de la température de l'air. | |||||
| Le type | Je suis désolé. | Unité | ||||
| Non-linéarité | ± 0.15 | ± 0.3 | % F.S. | |||
| Répétabilité | 0.05 | 0.1 | % F.S. | |||
| Hystérésis | 0.05 | 0.1 | % F.S. | |||
| Débit de compensation nul | 0 ± 1 | 0 ± 2 | MV | |||
| Produit à grande échelle | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | MV | ||
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | MV | |||
| Température de décalage zéro. | ≤ 20 KPa | ± 1 | ± 25 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |||
| Température à pleine échelle. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |||
| Temps compensé. | ≤ 20 KPa | 0 à 50 | oC | |||
| ≥ 35 kPa | 0 à 70 | oC | ||||
| Température de fonctionnement | - 20 à 80 | oC | ||||
| Température de stockage | -40 à 125 | oC | ||||
| Surcharge admissible | Prenez la plus petite valeur entre 3 fois l'échelle complète ou 120MPa | |||||
| Pression de rupture | 5 fois la taille totale | |||||
| Stabilité à long terme | 0.2 % | F.S./année | ||||
| Matériau du diaphragme | autres | |||||
| Résistance à l'isolation | Pour les appareils à courant alternatif | |||||
| Vibration | Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz | |||||
| Le choc | 100 g, 11 ms | |||||
| Temps de réponse | ≤ 1 ms | |||||
| Sceau de l'anneau O | Déchets d'acier ou d'acier | |||||
| Remplissage du milieu | Huile de silicium | |||||
| Le poids | ~ 28 g | |||||
| Les paramètres sont testés dans les conditions suivantes: 10V @ 25oC | ||||||
| Construction du schémad'une épaisseur d'environ 50 mm | |
| Le débit d'électricité doit être supérieur à: |  |
| ≥ 3,5 MPaS Le niveau de température de l'air doit être inférieur à: |
|
| ≥ 40 MPaS | |
| Connexion électrique et compensationd'une épaisseur d'environ 50 mm |
|
|
| Exemples de sélection |
