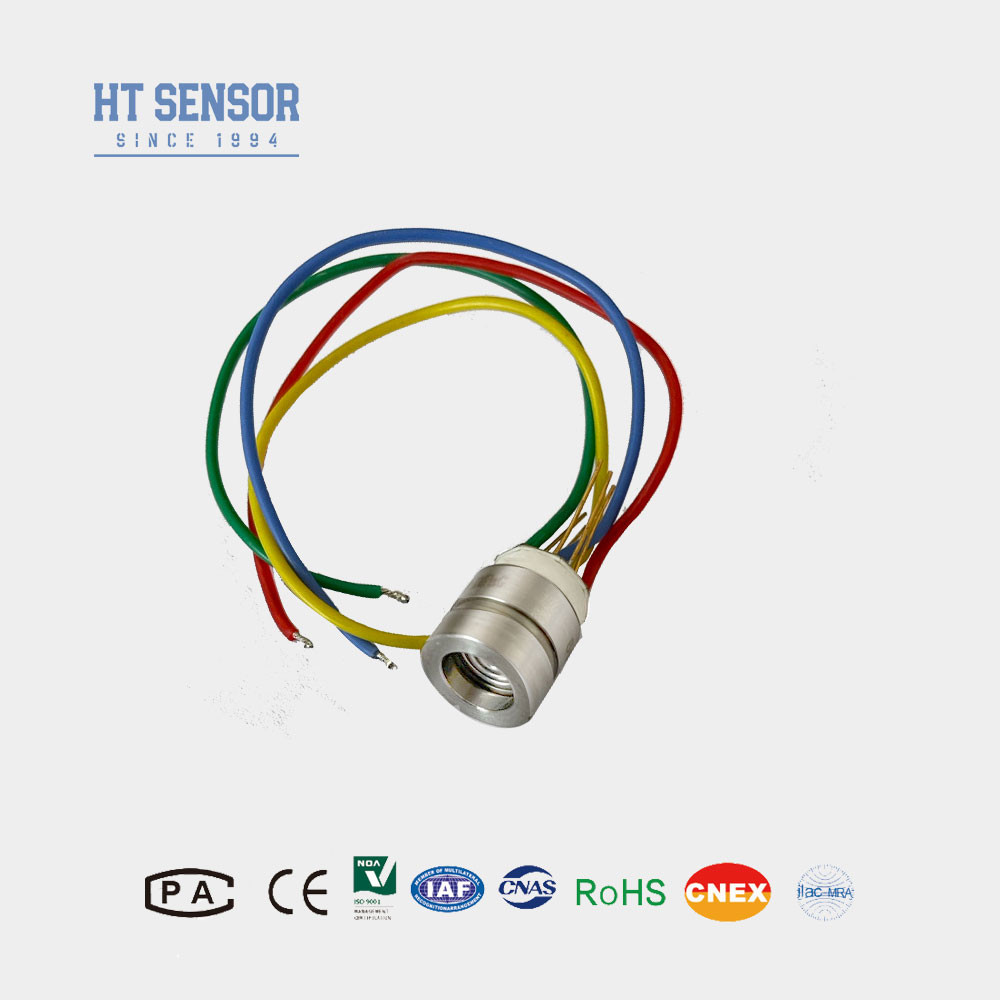

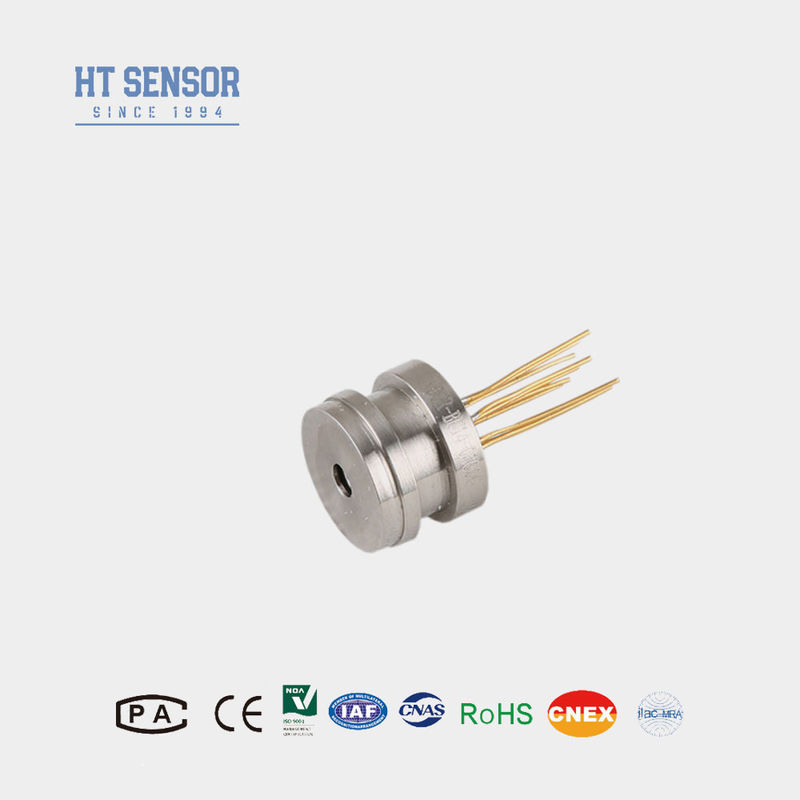

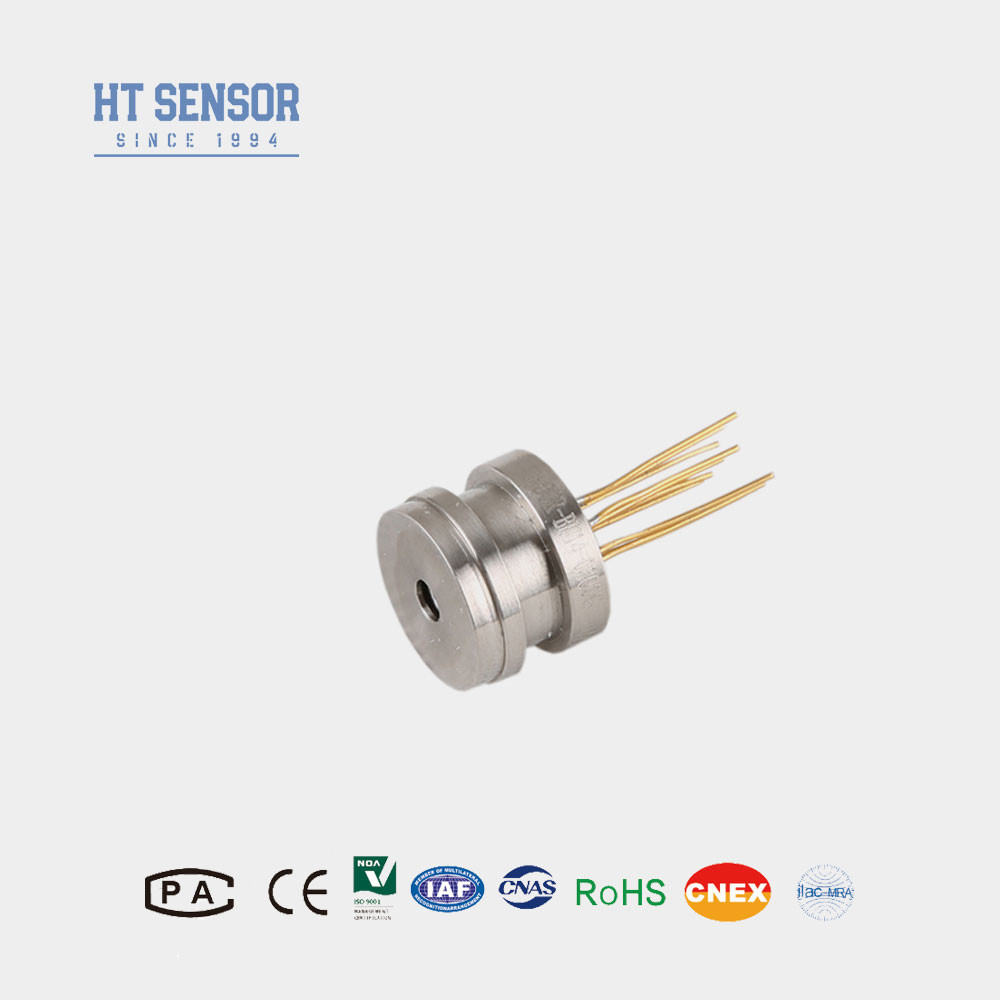

HT13V Mini capteur de pression au silicium pour la mesure de la pression des gaz et des liquides non corrosifs
Product Details
| Modèle no.: | HT13V | Type de câblage: | À quatre fils |
|---|---|---|---|
| Gamme: | Pour les véhicules à moteur électrique | Fournir: | 5 à 10 VDC |
| Mots clés: | Mini capteur | Paquet de transport: | CARTON |
| Marque déposée: | - Je ne sais pas. | Origine: | Baoji Chine |
| Type de signal de sortie: | Signal mv de type analogique | Matériel: | acier inoxydable |
| Mettre en évidence |
HT13V Mini capteur de pression au silicium,Capteur de pression au silicium non corrosif,Capteur de pression de silicium liquide 5-10VDC |
||
Product Description
HT13V Mini capteur de pression au silicium pour la mesure de la pression des gaz et des liquides non corrosifs
HT13V Capteur de pression piézoresistif au silicium
Introduction d'un détecteur de pression en silicium mini:
HT13V est un capteur de pression en silicium avec une haute stabilité internationale avancée, une puce de pression en silicium de haute précision, une conception optimisée par contrainte de la base frité, via SMT, liaison de fil d'or,soudage par diaphragme, l'injection d'huile sous vide, le soulagement de la pression du cycle de pression, le vieillissement à haute température, la compensation de température et d'autres processus, la stabilité du produit est excellente, les performances excellentes.
La taille globale est miniaturisée pour répondre aux exigences de conception de la taille globale de l'utilisateur. Détection de pression pour les supports compatibles 316L en acier inoxydable, NBR ou fluoroprène.
Caractéristiques du produitd'une épaisseur d'environ 50 mm,:
- Utilise une technologie de pointe et est encapsulé dans un acier inoxydable 316Llogement
- Large plage de mesure 0~350KPa~60MpaS
- Haute fiabilité et excellente stabilité
- Fourniture de tension constante
Applicationsd'une épaisseur d'environ 50 mm,:
- Convient pour la mesure de la pression des gaz et des liquides non corrosifs avec 316LCompatibilité avec l'acier inoxydable
- Conception compacte, idéale pour les applications à espace limité
- Utilisés dans les systèmes de contrôle de processus pour la surveillance et le contrôle de la pression
- Généralement utilisé dans les systèmes de réfrigération et les compresseurs d'air pour la mesure de la pression
Performance électriqued'une épaisseur d'environ 50 mm,:
- L'alimentation électrique: ≤ 10 VDC (5-10 VDC)
- Voltage de sortie en mode commun: 50% de l'entrée (typique)
- Impédance d'entrée:4KΩ~20KΩ
- Impédance de sortie:2.5KΩ~6KΩ
- Connexion électrique: fil à haute température de 100 mm, câble à ruban
| Paramètres de performanced'une épaisseur d'environ 50 mm,: | |||||
| Plage de mesure | Épaisseur (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa | |||
| Absolute (A) | Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission. | ||||
| Sélectionné | Le système de régulation de la température doit être conforme à la réglementation de l'autorité compétente. | ||||
| Le type | Je suis désolé. | Unité | |||
| Non linéaire | ± 0.15 | ± 0.3 | % F.S. | ||
| Répétabilité | 0.05 | 0.1 | % F.S. | ||
| Hystérésis | 0.05 | 0.1 | % F.S. | ||
| Débit de compensation nul | 0 ± 1 | 0 ± 2 | MV | ||
| Produit à grande échelle | 100 ± 10 | 100 ± 30 | MV | ||
| Température de décalage zéro. | ± 0.5 | ± 1 | % F.S. | ||
| Température à pleine échelle. | ± 0.5 | ± 1 | % F.S. | ||
| Temps compensé. | 0 à 70 | oC | |||
| Température de fonctionnement | - 20 à 80 | oC | |||
| Température de stockage | -40 à 125 | oC | |||
| Surcharge admissible | Prenez la valeur la plus petite entre 3 fois l'échelle complète ou 80MPa | ||||
| Pression de rupture | 5 fois la taille totale | ||||
| Stabilité à long terme | 0.2 % | F.S./année | |||
| Matériau du diaphragme | autres | ||||
| Résistance à l'isolation | Pour les appareils à courant alternatif | ||||
| Vibration | Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz | ||||
| Le choc | 100 g, 11 ms | ||||
| Temps de réponse | ≤ 1 ms | ||||
| Sceau de l'anneau O | Déchets d'acier ou d'acier | ||||
| Remplissage du milieu | Huile de silicium | ||||
| Le poids | ~ 15 g | ||||
| Les paramètres sont testés dans les conditions suivantes: 10V @ 25oC | |||||
| Construction du schémad'une épaisseur d'environ 50 mm, | |
| type 1 | |
| type 2 | |
| Connexion électrique et compensation |
|
| Exemples de sélection |
| Conseils pour commander |
l'air nécessaire étanchéité
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter que la plaque de compensation ne soit bloquée ou endommagée.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.
