BPHT24-III Capteur de pression du diaphragme à décharge pour les types de transmission de pression absolue et scellée
Product Details
| Numéro de modèle.: | BPHT24 | Gamme: | Pour les appareils à combustion interne |
|---|---|---|---|
| Pouvoir: | 5vdc /10 à 32vdc | Sortir: | 0.5-4.5VDC /4-20mA /0-10VDC et ainsi de suite |
| Connecter: | G1/2 1/2NPT ou M20*1.5 | Type de pression: | Pression de mesure, pression absolue, pression scellée |
| Taper: | Transmetteur de détecteur de pression par diaphragme | Milieu de mesure: | Liquide, gaz, colle pour boissons, etc. |
| Mettre en évidence |
Capteur de pression du diaphragme à décharge BPHT24-III,Capteur de pression du diaphragme à décharge de pression scellée,Détecteur de pression du diaphragme à débit absolu |
||
Product Description

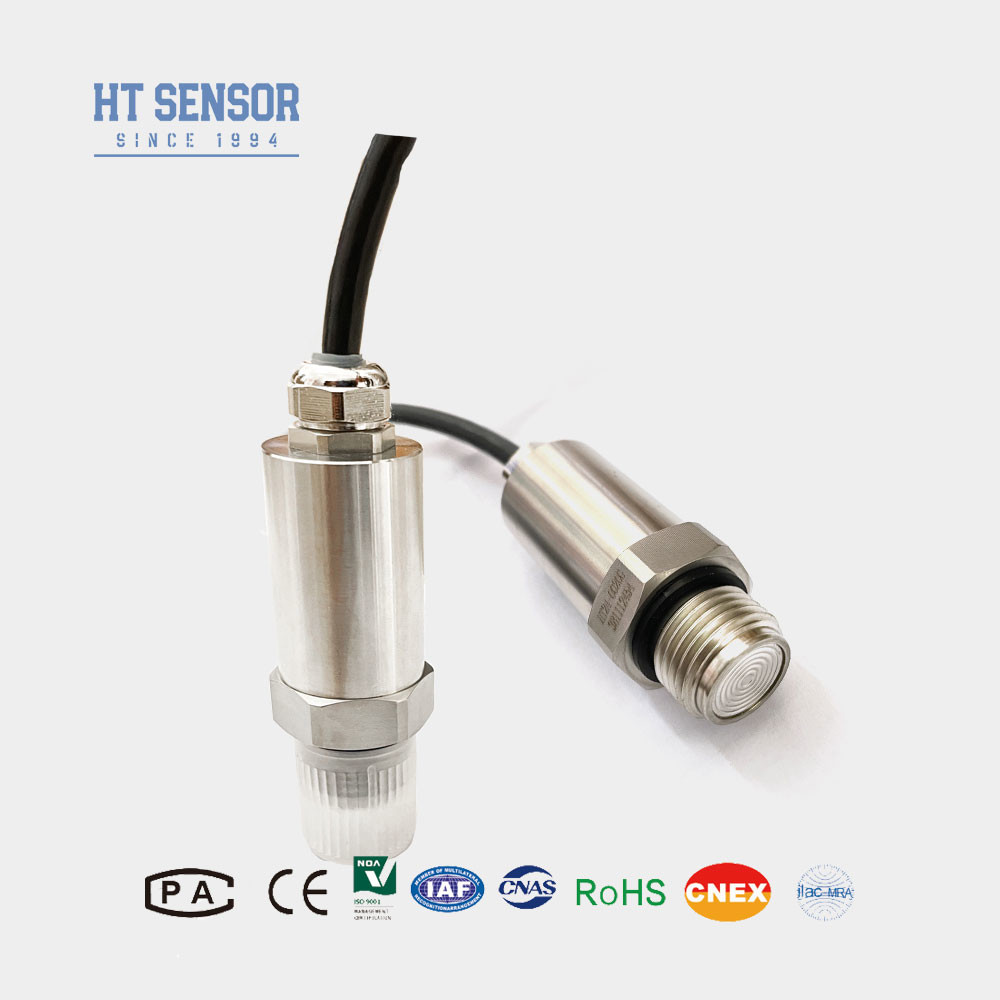

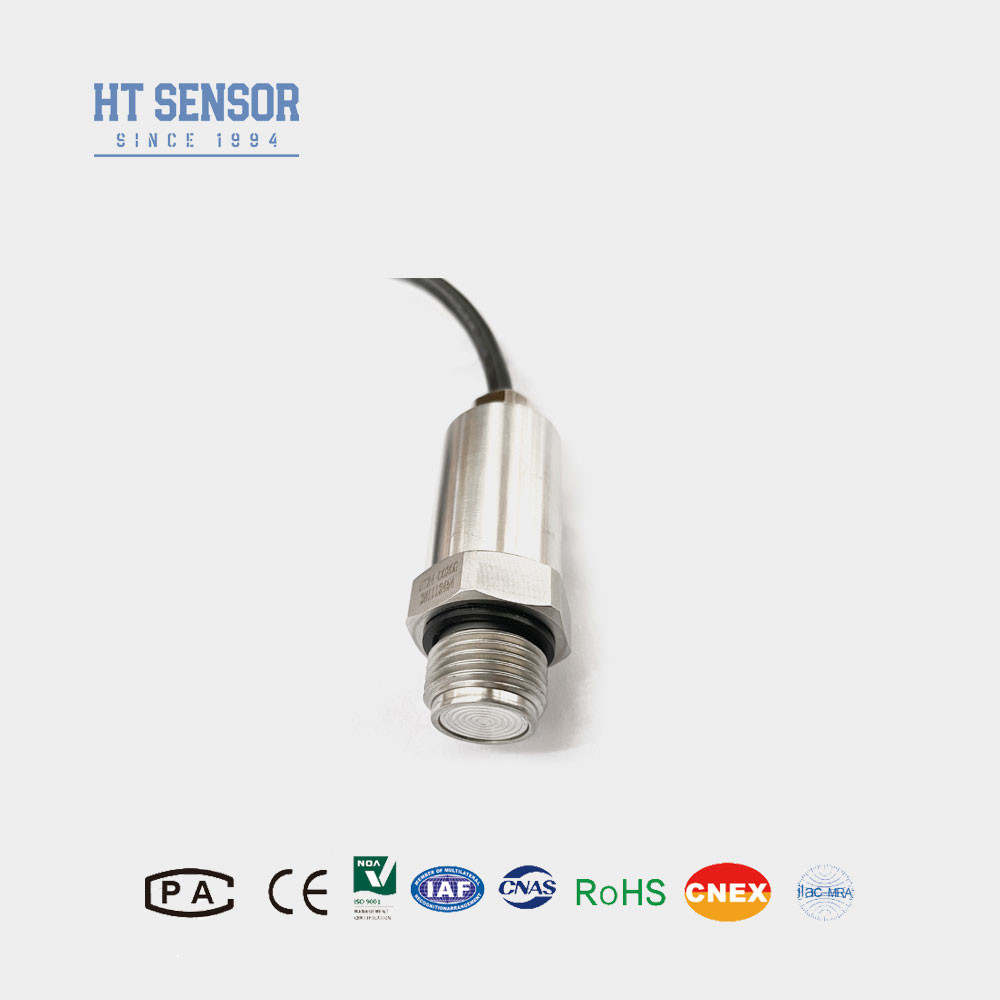

Capteur de pression à membrane affleurante BPHT24-III pour jauges, types de pression absolue et scellée
Transmetteur de pression BPHT24
Introduction du capteur de pression à membrane affleurante :
Le transmetteur de pression à membrane affleurante BPHT24 avec film plat fileté est un capteur couramment utilisé dans les systèmes de contrôle d'automatisation industrielle. Il peut convertir les signaux de pression en signaux électriques standard. Sa conception filetée rend l'installation très pratique, tandis que la structure à film plat offre des résultats de mesure plus stables. De plus, ce capteur possède également une grande précision, une grande fiabilité et d'autres caractéristiques, et est largement utilisé dans diverses applications de mesure de pression.
Caractéristiques du produit du capteur de pression à membrane affleurante:
1. Diverses options d'interface de pression.
2. Conçu pour les applications hygiéniques afin d'éviter l'entartrage du milieu.
3. Haute précision avec une structure entièrement en acier inoxydable.
4. Facile à nettoyer.
Applications du capteur de pression à membrane affleurante:
1. Convient à la mesure des gaz et liquides non corrosifs avec 316L.
2. Idéal pour les industries de la protection de l'environnement et de la chimie.
| Paramètres de performance du capteur de pression à membrane affleurante | |
| Plage de mesure | 0~35Kpa…~20MPa |
| Type de pression | Pression manométrique, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25ºC | ±0,25 % (Typique) ±0,5 % (Maximum) |
| Répétabilité et hystérésis | 0,02 % F.S (Typ.) 0,05 % F.S (Max.) |
| Stabilité à long terme | ±0,1 % F.S/an (Typ.) ±0,2 % F.S/an (Max.) |
| Dérive de température du point zéro | ±0,02 % F.S/ºC(≤100KPa) ±0,01 % F.S/ºC(>100KPa) |
| Dérive de température à pleine échelle | ±0,02 % F.S/ºC(≤100KPa) ±0,01 % F.S/ºC(>100KPa) |
| Réponse en fréquence | 2,4 Khz |
| Température de compensation | 0-70ºC(≤10mpa, personnalisable) |
| Température de fonctionnement | -20ºC~80ºC |
| Température de stockage | -40ºC~120ºC |
| Vibration | 10g, 55Hz ~ 2kHz |
| Matériau du boîtier | 304,316L |
| Matériau de la membrane | 316L |
| Résistance d'isolement | 100MΩ 100VDC |
| Indice de protection | IP65 |
| Joint torique | Caoutchouc fluoré |
| Poids | ~0,5 kg |
| Signal de sortie | Tension d'alimentation | Type de sortie |
| 4~20mA | 12~30VDC | 2/3/4 fils |
| 0~10/20mA | 3 fils |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC | |
| Protocole de communication RS485 | 3,6~30V / Batterie | 4 fils |
| Construction générale du capteur de pression à membrane affleurante | |
| Dimension | |
| Guide de commande du capteur de pression à membrane affleurante | ||||||||
| BPHT24 | Transmetteur de pression | |||||||
| Code | Construction générale | |||||||
| IX | Transmetteur de pression à affichage | IIC/III | Général industriel/Transmetteur de pression à affichage | |||||
| T | Transmetteur de pression résistant aux hautes températures | |||||||
| Plage de mesure | 0~35Kpa…~20MPa | |||||||
| (0-X)Kpa ou MPa | X : Indique la plage de mesure réelle | |||||||
| Code | Alimentation | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Autre | |||||||
| Code | Signal de sortie | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Raccord de pression | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Autre | |||||||
| Code | Raccordement électrique | |||||||
| B1 | Hirschmann | |||||||
| B2 | Prise PG7 | |||||||
| B3 | Sortie de câble scellée | |||||||
| B4 | Boîtier industriel 2088 | |||||||
| B5 | Boîtier industriel 2088 avec affichage | |||||||
| B6 | Autre | |||||||
| Code | Type de pression | |||||||
| G | Pression manométrique | |||||||
| A | Pression absolue | |||||||
| S | Pression de référence scellée | |||||||
FAQ :
Q1 : Êtes-vous une société de fabrication ?
A1 : Nous sommes un fabricant avec plus de 29 ans d'expérience.
Q2 : Produit personnalisé
A2 : Nous fournissons des services OEM et de conception personnalisée.
Q3 : Garantie de qualité
A3 : Nos produits ont une garantie limitée de 12 à 18 mois à compter de la date d'expédition à l'acheteur d'origine. Hengtong remplacera ou réparera gratuitement les produits défectueux. Cette garantie ne s'applique pas aux unités qui ont été modifiées, mal utilisées ou négligées.
Q4 : Expédition et emballage
A4 : Les produits sont généralement expédiés par Express international, notamment UPS, FedEx, DHL et INT pour le fret prépayé, peuvent également utiliser votre compte d'expédition pour collecter, emballage d'exportation standard, y compris la certification d'inspection.
Q5 : Contactez-nous
A5 : Nous avons une équipe de vente active et expérimentée pour vous servir sur les questions techniques et les problèmes commerciaux. Laissez-nous simplement un message ou cliquez sur le Service en ligne.
