HENGTONG BP156 personnalisable 4-20MA 0-5V détecteur de pression à l'épreuve de l'explosion
Product Details
| Modèle N°.: | BP156 | Le connecteur: | M12*1 |
|---|---|---|---|
| Température de compensation: | -10~70℃ | Matériau de logement: | autres |
| Type de pression: | Pression de mesure, pression absolue, pression scellée | Paquet de transport: | Emballage standard à l'exportation avec carton |
| Origine: | Baoji, en Chine | Code du SH: | 9026201090 |
| Capacité d'approvisionnement: | 2000 pièces/mois | Type de structure: | Weled |
| Mesure du milieu: | liquide ou gaz | Grade de précision: | 00,25%, 0,5% |
| Plage de pression: | Pour les appareils à combustion électrique | Classification IP: | Pour la protection contre la corrosion |
| Personnalisation: | Disponible Une demande personnalisée | ||
| Mettre en évidence |
capteur de pression pour applications industrielles,Capteur de pression personnalisable à l'épreuve de l'explosion,Capteur de pression de 4 à 20 mA |
||
Product Description

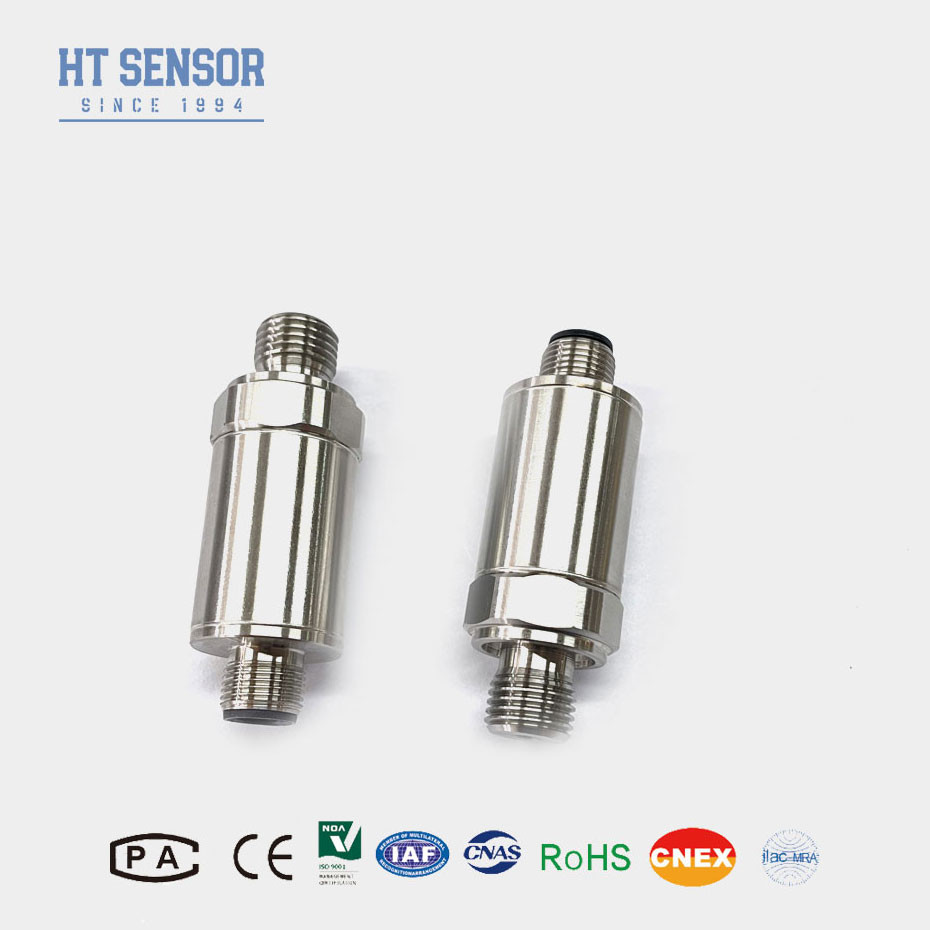

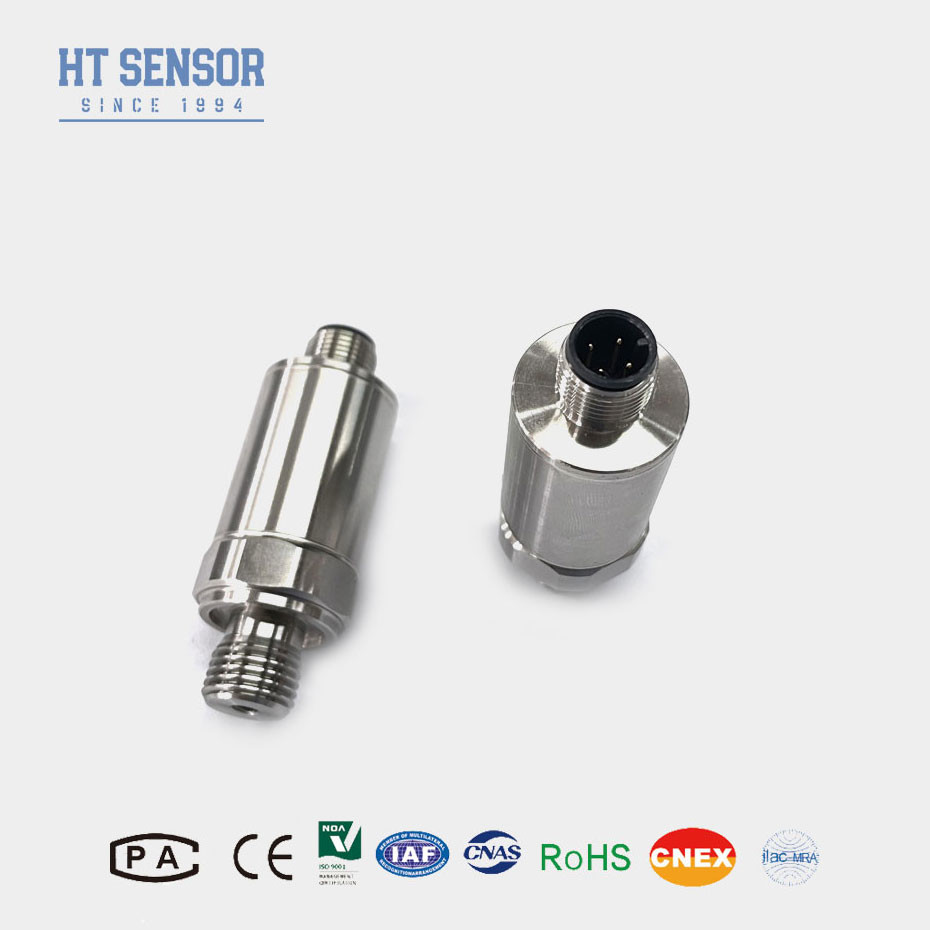

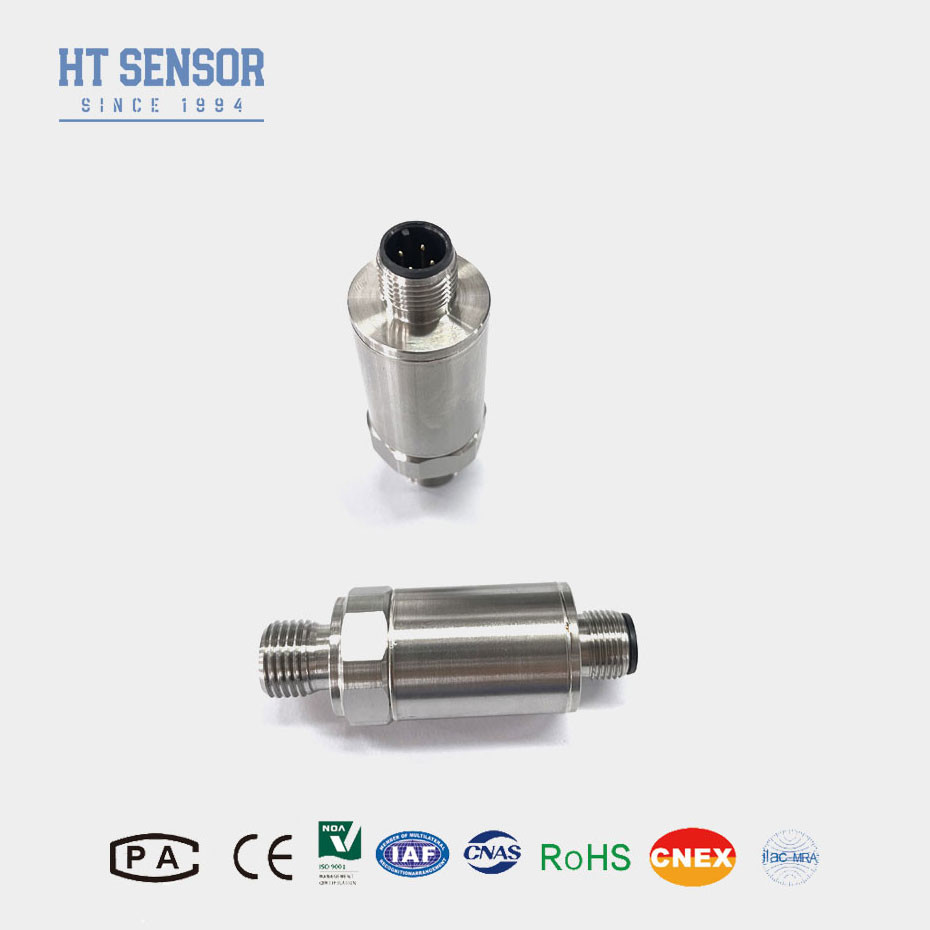

BP156 Émetteur de pression
Introduction du capteur de l'émetteur de pression:
Le capteur d'émetteur de pression BP156 utilise le noyau rempli d'huile de membrane d'isolation en silicium résistant à la pression de la série HT comme élément de mesure du signal.Le circuit de traitement du signal est situé dans un boîtier en acier inoxydableLe produit a été soumis à des tests rigoureux et au dépistage du vieillissement des composants, des produits semi-finis,et produits finis pour assurer des performances stables et fiables.
L'émetteur de pression en silicium en vrac mesure indirectement la pression mesurée en mesurant la déformation du diaphragme en silicium et la convertit en la sortie électrique correspondante.En raison de sa nature légère, l'émetteur de pression léger convient aux applications mobiles ou temporaires et est facile à installer et à utiliser dans différents endroits
Caractéristiques du produit:
1Large plage de mesure, structure en acier inoxydable, formes diverses d'interfaces sous pression
2. structure en acier inoxydable de protection IP65
3. réglable à zéro et à pleine échelle
4. haute précision, toute structure en acier inoxydable
Applications:
1- Mesure de pression des gaz et liquides non corrosifs avec l'acier inoxydable 316L
2Appliqué dans les industries maritime et aéronautique
3. Utilisé dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie
4. Utilisé dans les systèmes de commande hydraulique et pneumatique
|
Paramètres de performance:
|
|
| Plage de mesure | Le système d'aération doit être équipé d'un système d'aération de puissance de l'air. |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | Le système de régulation de la température doit être équipé d'un système de régulation de la température de l'air. |
| Répétabilité et hystérésis | 0Les émissions de dioxyde de carbone sont les émissions de dioxyde de carbone les plus élevées enregistrées. |
| Stabilité à long terme | ± 0,1% F.S./Année (typique) ± 0,2% F.S./Année (max.) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex db IIC T6 Gb |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | - 0,05 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC |

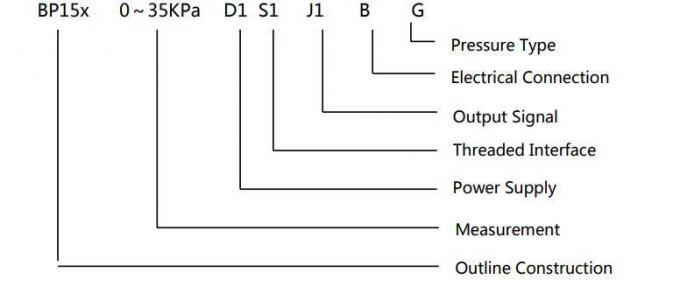

Exemples de sélection:
| Conseils pour commander: |
1. Plage de mesure: déterminer la plage de mesure de pression requise, c'est-à-dire les valeurs de pression minimales et maximales à mesurer.Veiller à ce que la plage de mesure de l'émetteur de pression au silicium diffusé sélectionné réponde aux exigences de l'application.
2Type de signal de sortie: déterminer le type de signal de sortie souhaité, tel qu'un signal analogique (tel que 4-20mA ou 0-10V) ou un signal numérique (tel que RS485 ou Modbus).Assurez-vous que le type de signal de sortie de l'émetteur que vous choisissez est compatible avec votre système de contrôle ou dispositif.
3. Exigences de précision: déterminer la précision de mesure de la pression requise.choisir le transmetteur de pression en silicium diffusé qui convient à vos besoins d'application.
4. Plage de température: Considérez la plage de température de l'environnement d'application pour s'assurer que l'émetteur sélectionné peut fonctionner correctement dans cette plage de température.
5Compatibilité avec les supports: comprendre les propriétés du milieu mesuré, tel que le liquide ou le gaz, et s'assurer que le transmetteur de pression en silicium diffus sélectionné est compatible avec ce milieu.
6. Méthode de montage: déterminez la méthode de montage de l'émetteur, telle que le montage de la bride, le montage du fil ou d'autres méthodes.
7Protection: il convient de tenir compte des exigences relatives au niveau de protection de l'environnement d'application, telles que les niveaux imperméables à l'eau et à l'explosion.Sélectionner un émetteur de pression en silicium diffus qui satisfait aux prescriptions.
8. Certification et normes: Vérifiez si l'émetteur sélectionné est conforme aux exigences de certification et de normes pertinentes, telles que la certification CE, la directive RoHS, etc.
9. Sélection des fournisseurs: Sélectionner un fournisseur fiable avec une bonne réputation et un service après-vente fiable pour assurer la qualité du produit et le soutien après-vente
| Guide de commande: | |||||||||
| BP15X | Transmetteur de pression analogique | ||||||||

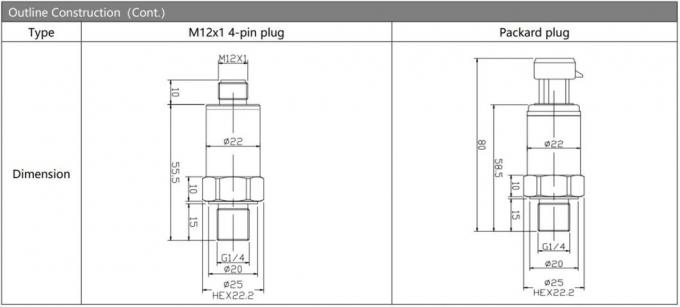

| Le code | Construction du schéma | ||||||||
| 5 | Bouchon de Packard | 6 | Cable de sortie directe scellé 1,5 m | ||||||
| 7 | Connecteur mini Hirschmann | 8 | Le connecteur Hirschmann | ||||||
| Plage de mesure | Le système d'aération doit être équipé d'un système d'aération de puissance de l'air. | ||||||||
| (0-X) Kpa ou MPa |
X: Je ne sais pas. Indique la plage de mesure réelle | ||||||||
| Le code | Énergie | ||||||||
| D1 | 24 VDC | ||||||||
| D2 | 5 VDC | ||||||||
| D3 | Autres | ||||||||
| Le code | Signal de sortie | ||||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | ||||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | ||||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | ||||||
| S4 | 0 à 10 mADC | ||||||||

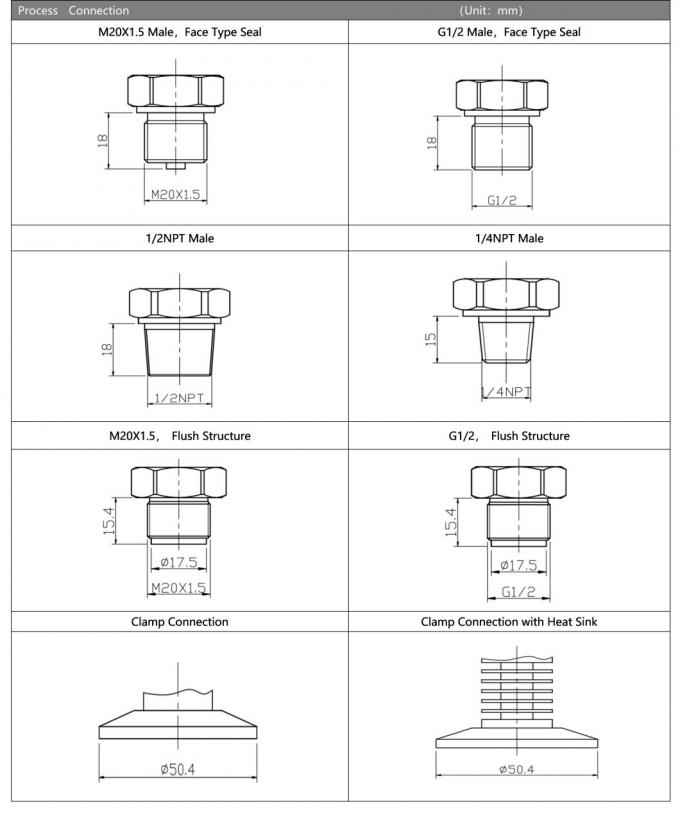

| Le code | Connexion sous pression | ||||||||
| J1 | Une M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | Le 7/16-20UNF | ||||||||
| J5 | Autres ((¢50.4 Flange) | ||||||||
| Le code | Connexion électrique | ||||||||
| B1 | Je suis Hirschmann. | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cable fermée sortie 1,5 mètre | ||||||||
| B4 | Autres | ||||||||
| Le code | Type de pression | ||||||||
| G | Pression de mesure | ||||||||
| Une | Une pression absolue | ||||||||
| S | Pression de référence scellée | ||||||||
