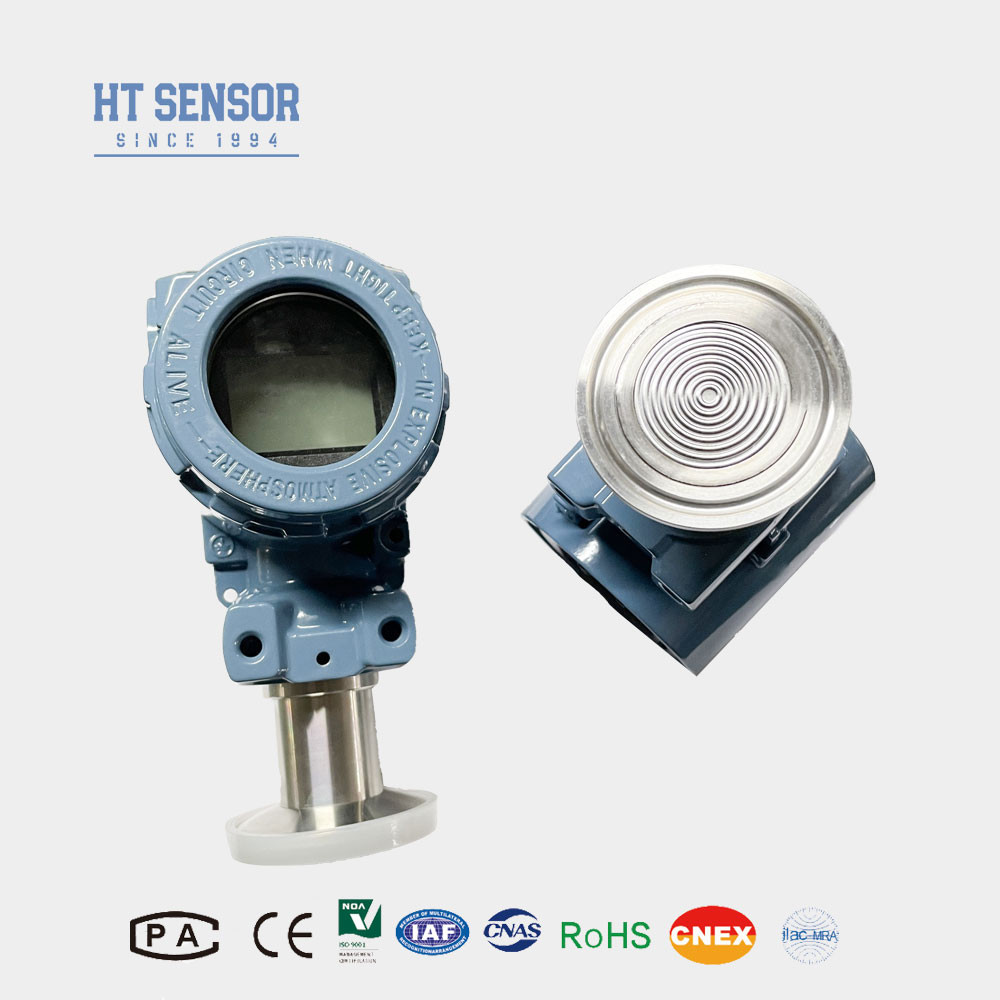

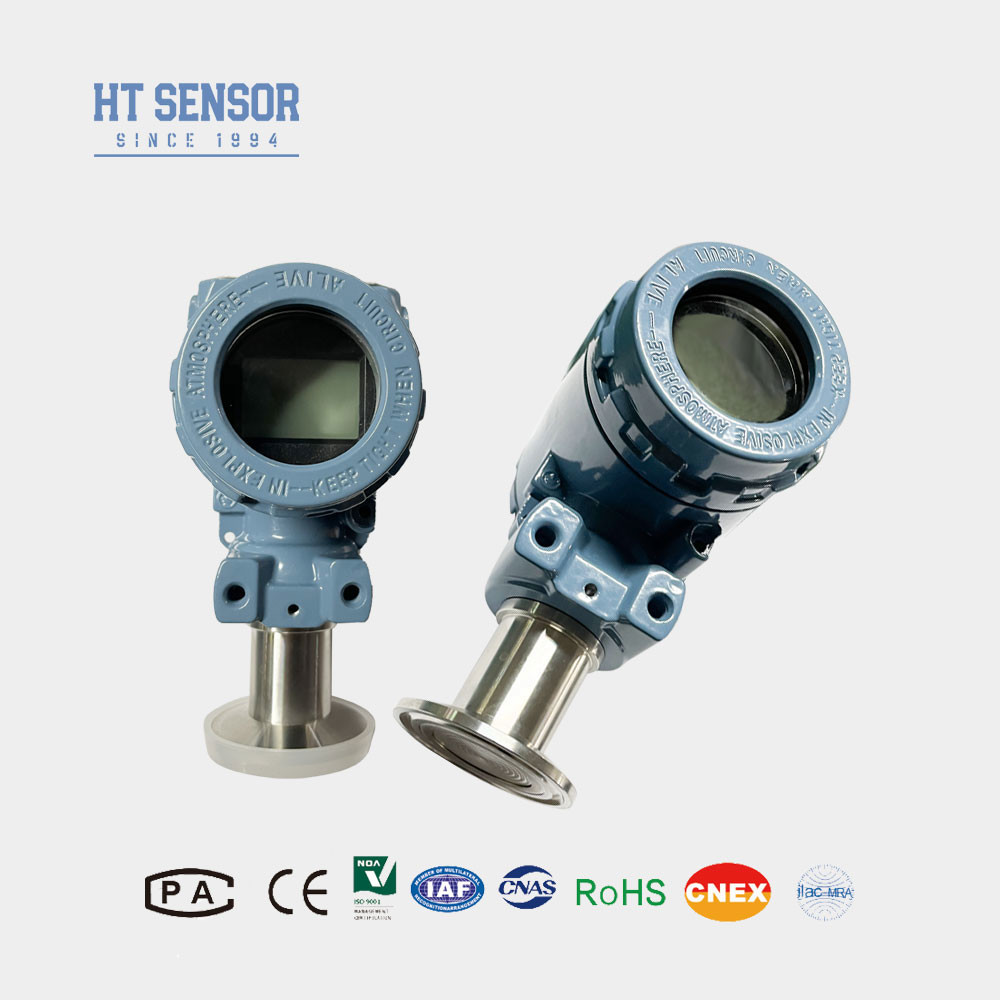

Introduction du détecteur de pression du diaphragme:
L'émetteur BP93420-IIIQ est une simulation d'un émetteur de pression, utilisant une structure de film plat, augmentant la zone de contact avec le milieu.capacité de surcharge élevée, forte résistance à la corrosion, large application, structure simple, facile à nettoyer, particulièrement adaptée à la mesure de la pression des liquides alimentaires.
| Paramètres de performancedeCapteur de pression du diaphragme |
| Plage de mesure deCapteur de pression du diaphragme |
- 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| Type de pression |
Pression de mesure, pression absolue, pression scellée |
| Surcharge |
≤ 1,5 fois la plage nominale |
| Précision @ 25oC |
±0,25% (typique) ±0,5% (maximum) |
| Répétabilité |
≤ 0,1% FS |
| Hystérésis |
≤ 0,1% FS |
| Stabilité à long terme |
± 0,1% F.S./Année (Typical) ± 0,2% F.S./Année (Maximum) |
| Dérive de température au point zéro |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Réponse de fréquence |
2.4 Khz |
| Température de compensation |
Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement |
-20°C à 80°C |
| Température de stockage |
-40°C à 120°C |
| Vibration |
10 g,55 Hz ~ 2 kHz |
| Matériel de logement |
304,316L |
| Matériau du diaphragme |
autres |
| Résistance à l'isolation |
100 MΩ 100 VDC |
| Classification à l'épreuve des explosions |
Ex II C T6 Ga |
| Classement de protection |
Pour la protection contre la corrosion |
| Sceau à anneau O |
Ruban fluoré |
| Le poids |
- 0,3 kg |
Caractéristiques du produitdétecteur de pression du diaphragme:
- 1. large plage de mesure, diverses options d'interface de pression
- 2. Variété des options de signal de sortie
- 3. réglable zéro et pleine échelle
- 4- Haute précision, plusieurs connexions de processus stériles
Applications dedétecteur de pression du diaphragme:
- 1. Convient pour la mesure de gaz et de liquides non corrosifs avec 316L.
- 2Utilisé pour le traitement aseptique dans les industries médicale, biopharmaceutique, d'hygiène alimentaire et autres.
- 3Utilisé dans les industries du papier et de la chimie, ainsi que dans la mesure du niveau des eaux usées et de la pression des réservoirs de boissons, adapté aux systèmes de contrôle hydraulique et pneumatique.
| Guide de commandedétecteur de pression du diaphragme |
| BP93420XX |
Transmetteur de pression |
| |
Le code |
Construction du schéma |
| IB |
Transmetteur de pression générale |
Les États membres |
Affichage du transmetteur de pression |
| IE |
Transmetteur de pression de l'aviation résistant aux chocs |
IIC/III |
Général industriel/ Transmetteur de pression à écran |
| Si |
Transmetteur de pression à l'épreuve de l'humidité |
Les États membres |
Transmetteur de pression général/affichage |
| Dans |
Transmetteur de pression dédié pour la climatisation |
|
|
| C.I. |
Transmetteur à haute température |
|
|
| Le QI/TQI |
Grand diaphragme/émetteur à haute température sous pression |
|
|
| |
Plage de mesure |
- 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| (0-X) Kpa ou MPa |
X: indique la plage de mesure réelle |
| |
Le code |
Énergie |
| D1 |
24 VDC |
| D2 |
5 VDC |
| D3 |
Autres |
| |
Le code |
Signal de sortie |
| S1 |
4 à 20 mADC |
S5 |
0 à 20 mADC |
| S2 |
1 à 5 VDC |
S6 |
0 à 10 VDC |
| S3 |
0 à 5VDC |
S7 |
0Pour les conducteurs de véhicules à moteur |
| S4 |
0 à 10 mADC |
|
|
| |
Le code |
Connexion sous pression |
| J1 |
Une M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
Le 7/16-20UNF |
| J5 |
Autres |
| |
Le code |
Connexion électrique |
| B1 |
Herschmann |
| B2 |
PG7 prise de courant |
| B3 |
Sortie du câble scellé |
| B4 |
2088 Enveloppes industrielles |
| B5 |
2088 Enveloppe industrielle avec affichage |
| B6 |
Autres |
| |
Le code |
Type de pression |
| G |
Pression de mesure |
| Une |
Une pression absolue |
| S |
Pression de référence scellée |
FAQ dedétecteur de pression du diaphragme:
1Q: Quelles sont les caractéristiques de vos capteurs de pression à diaphragme?
A: haute précision, durable, excellente performance.
2Q: Puis-je personnaliser des spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons des services OEM et ODM.
3Quelle est votre capacité de production?
R: Nos installations de production peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc bien équipés pour répondre à la demande de grandes commandes.il est recommandé de contacter notre équipe commerciale à l'avance pour assurer un calendrier de production et de livraison en douceur.
4Q: Quel est le délai de livraison général?
R: 5 à 8 jours ouvrables pour le modèle standard.
5Q: Quel est le prix du produit? Y a-t-il des réductions?
R: Des prix compétitifs, des réductions pour les commandes en vrac ou les partenaires à long terme.
6. Q: Quelle est la période de garantie de votre produit?
R: Notre période de garantie est de 24 mois après la livraison, répondre à votre question dans les 24 heures après la vente, guidage à distance par le réseau PC à tout moment.
