BP93420-IIIQ Capteur de pression de diaphragme à décharge Idéal pour les essais de pression de liquide
Product Details
| Modèle N°.: | BP93420-IIIQ, qui contient des produits de base | Énergie: | 12-36Vdc |
|---|---|---|---|
| le produit: | 4-20mA avec écran LCD ou LED | Type de pression: | Pression de mesure, pression absolue, pression scellée |
| Portée: | Pour les appareils à combustion interne | Type de structure: | Capteur de pression du diaphragme |
| Mesure du milieu: | Liquide, gaz, colle pour boissons, etc. | degré de précision: | 00,5% |
| Classification de propriété intellectuelle: | Pour la protection contre la corrosion | Personnalisation: | Disponible OEM et ODM |
| Mettre en évidence |
Capteur de pression du diaphragme par écoulement liquide,capteur de pression du diaphragme par écoulement BP93420-IIIQ |
||
Product Description

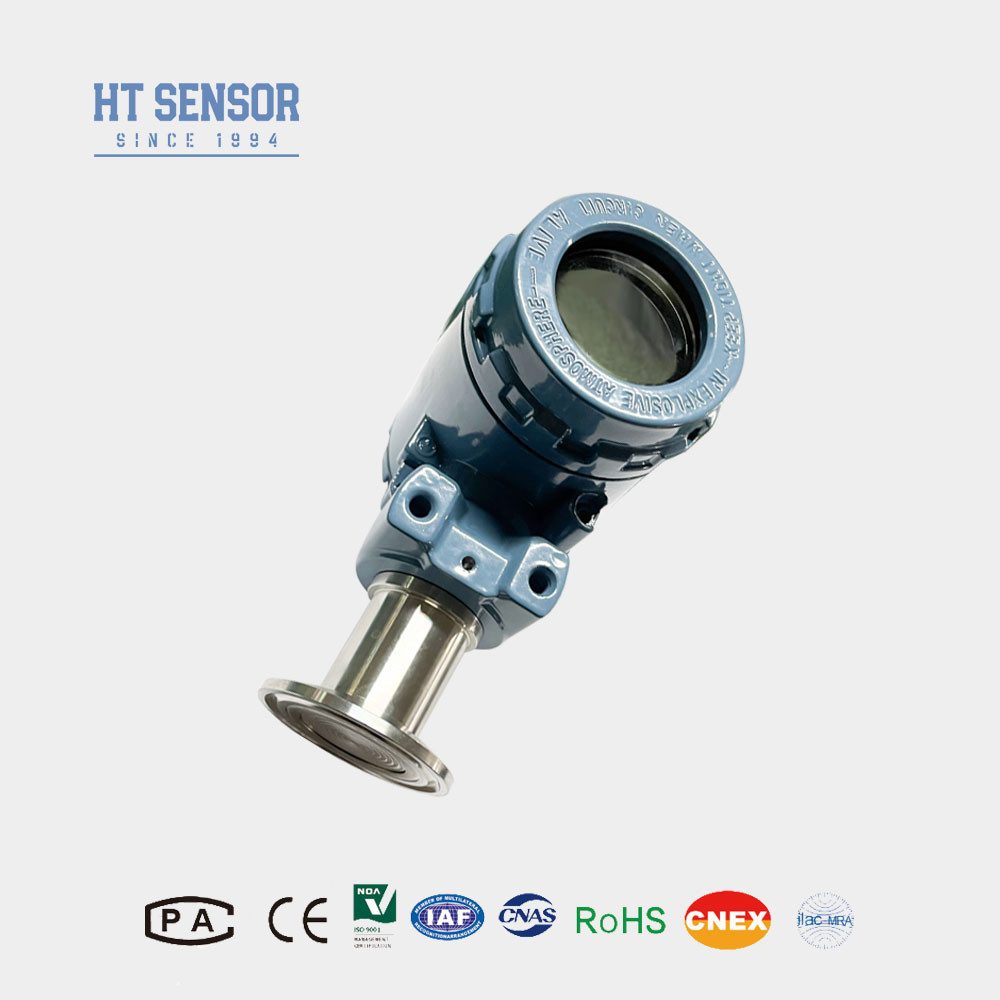

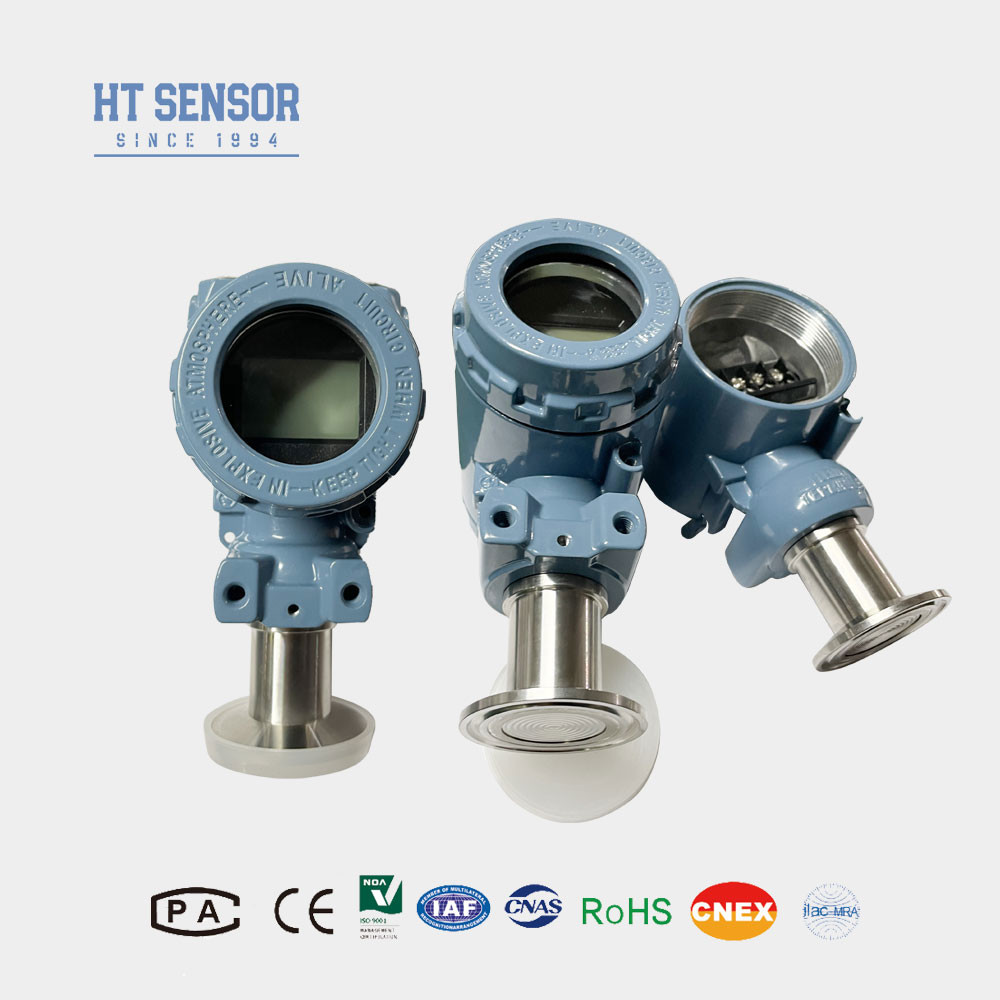

BP93420-IIIQ Capteur de pression de diaphragme à décharge Idéal pour les essais de pression de liquide
Transmetteur de pression BP93420-IIIQ
Introduction du détecteur de pression du diaphragme:
L'émetteur BP93420-IIIQ est une simulation d'un émetteur de pression, utilisant une structure de film plat, augmentant la zone de contact avec le milieu.capacité de surcharge élevée, forte résistance à la corrosion, large application, structure simple, facile à nettoyer, particulièrement adaptée à la mesure de la pression des aliments liquides.
| Paramètres de performancedeCapteur de pression du diaphragme | |
| Plage de mesure deCapteur de pression du diaphragme | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | ≤ 0,1% FS |
| Hystérésis | ≤ 0,1% FS |
| Stabilité à long terme | ± 0,1% F.S./Année (Typical) ± 0,2% F.S./Année (Maximum) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex II C T6 Ga |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | - 0,3 kg |
Caractéristiques du produitdétecteur de pression du diaphragme:
- 1. large plage de mesure, diverses options d'interface de pression
- 2. Variété des options de signal de sortie
- 3. réglable zéro et pleine échelle
- 4- Haute précision, plusieurs connexions de processus stériles
Applications dedétecteur de pression du diaphragme:
- 1. Convient pour la mesure de gaz et de liquides non corrosifs avec 316L.
- 2. Utilisé pour le traitement aseptique dans les industries médicale, biopharmaceutique, d'hygiène alimentaire et autres.
- 3Utilisé dans les industries du papier et de la chimie, ainsi que dans la mesure du niveau des eaux usées et de la pression des réservoirs de boissons, adapté aux systèmes de contrôle hydraulique et pneumatique.
| Signal de sortie ofdétecteur de pression du diaphragme | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC | |
| Protocole de communication RS485 | 3.6 ~ 30V / batterie | 4 fils |
| Conseils de commandefdétecteur de pression du diaphragme |
- 1Lors de la sélection du produit, veuillez vous assurer que le milieu d'essai est compatible avec la partie de contact du produit.
- 2. Lors de la commande, veuillez noter que les produits à l'épreuve des explosions ne comprennent pas les têtes d'affichage numérique.
- 3. Lors de la commande d'un émetteur avec tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
- 4Pour assurer le fonctionnement fiable du produit, il est conseillé d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
- 5La plage de température de fonctionnement nominale de l'anneau O en caoutchouc au fluor est de -20°C à 250°C. Lorsque la température de fonctionnement du produit est inférieure à -20°C, il convient de sélectionner un anneau d'étanchéité de type EPDM O.
- 6La longueur par défaut du câble est de 1,5 m et il existe trois types de matériaux au choix.Si vous avez besoin d'un autre matériau de câble, veuillez le préciser dans le formulaire de commande.
- 7. En cas d'exigences particulières telles que des vibrations fortes, une force d'impact instantanée, des interférences électromagnétiques ou RF fortes, veuillez nous en informer et les indiquer dans la commande.
| Guide de commandedétecteur de pression du diaphragme | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| IB | Transmetteur de pression générale | Les États membres | Affichage du transmetteur de pression | |||||
| IE | Transmetteur de pression de l'aviation résistant aux chocs | IIC/III | Général industriel/ Transmetteur de pression à écran | |||||
| Si | Transmetteur de pression à l'épreuve de l'humidité | Les États membres | Transmetteur de pression général/affichage | |||||
| Dans | Transmetteur de pression dédié pour la climatisation | |||||||
| C.I. | Transmetteur à haute température | |||||||
| Le QI/TQI | Grand diaphragme/émetteur à haute température sous pression | |||||||
| Plage de mesure | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa ou MPa | X: indique la plage de mesure réelle | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | Une M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | Le 7/16-20UNF | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | 2088 Enveloppes industrielles | |||||||
| B5 | 2088 Enveloppe industrielle avec affichage | |||||||
| B6 | Autres | |||||||
| Le code | Type de pression | |||||||
| G | Pression de mesure | |||||||
| Une | Une pression absolue | |||||||
| S | Pression de référence scellée | |||||||
