BP93420-III Transmetteur de capteur de pression industriel adopte un capteur de pression en acier inoxydable
Product Details
| Numéro de modèle.: | BP93420-III | Gamme: | - 100 kPa à 10 kPa à 40 mPa |
|---|---|---|---|
| Sortir: | 4-20mA | Pouvoir: | 24 Vcc |
| ACC: | Le système de contrôle doit être équipé d'un système de contrôle de la température. | Fil: | G1/4 ou OEM |
| Code SH: | 9026201090 | Milieu de mesure: | Liquides et gaz |
| Indice IP: | IP65 | Personnalisation: | OEM et Odm |
| Mettre en évidence |
Transmetteur de capteur de pression BP93420-III,Transmetteur de capteur de pression en acier inoxydable,Transmetteur de capteur de pression industriel |
||
Product Description

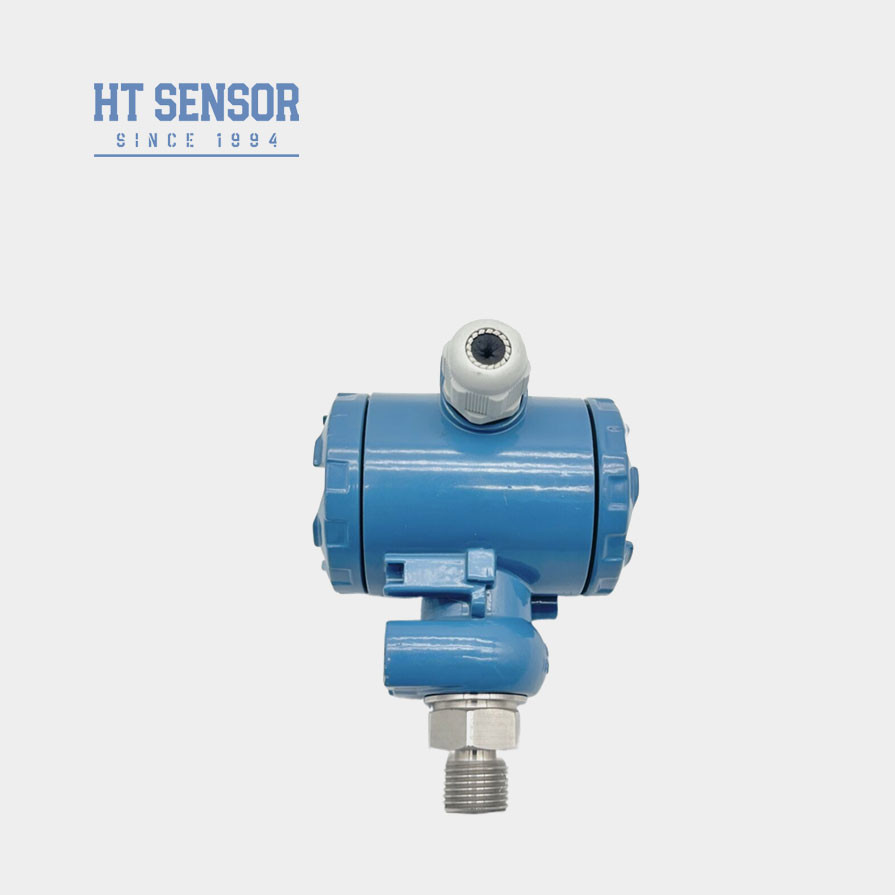

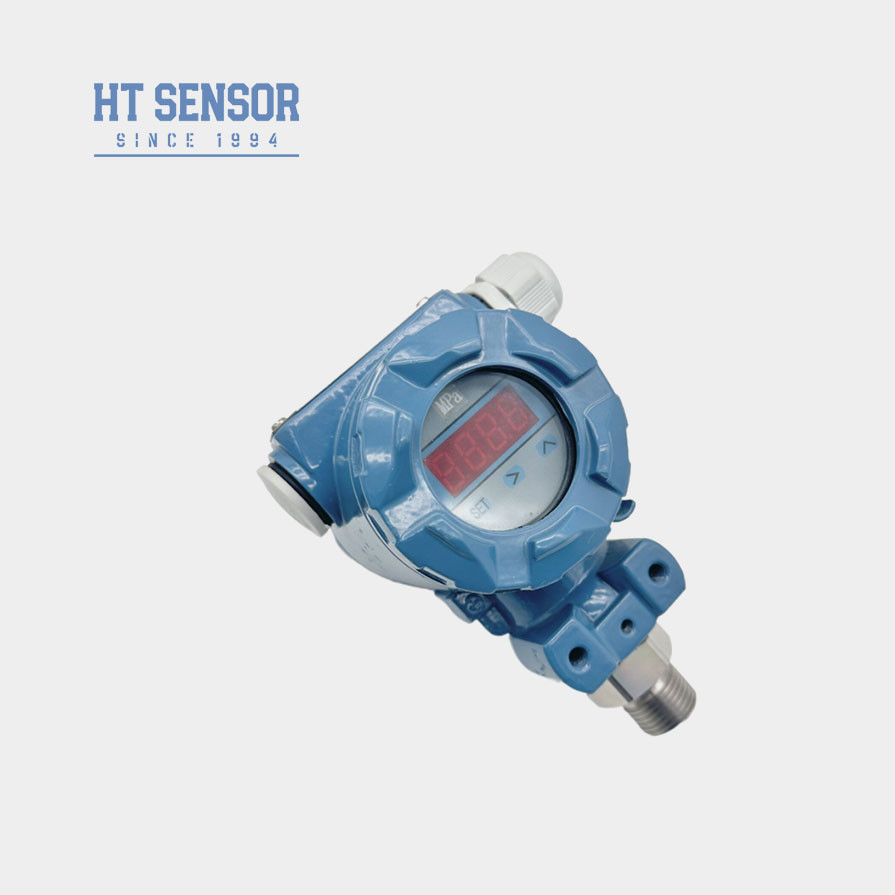

BP93420-III Transmetteur de pression industriel avec noyau de pression en acier inoxydable
BP93420-III Transmetteur de pression
Caractéristiques du produit de transmetteur de pression industriel capteur:
1. Large plage de mesure, formes d'interface de pression diverses.
2. Indice de protection IP65.
3. Diverses formes de signal de sortie.
Applications de transmetteur de pression industriel capteur:
1. Convient pour la mesure de la pression de gaz et de liquides non corrosifs en acier inoxydable 316L.
2. Pétrole, chimie, métallurgie, énergie, hydrologie
3. Mesure et contrôle de la pression dans des environnements industriels extérieurs difficiles.
4. Utilisé dans les systèmes de contrôle hydrauliques et pneumatiques.
| Paramètres de performance du capteur de transmetteur de pression 2088 | |
| Plage de mesure | -100kPa…0kPa ~10kPa…60MPa |
| Type de pression | Pression manométrique, Pression absolue, Pression étanche |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25ºC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | ≤±0,1%FS |
| Hystérésis | ≤±0,1%FS |
| Stabilité à long terme | ±0,1%F.S/an (typique) ±0,2%F.S/an (maximum) |
| Dérive de température du point zéro | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Dérive de température de pleine échelle | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Réponse en fréquence | 2.4Khz |
| Température de compensation | 0-70ºC(≤10mpa, personnalisable) |
| Température de fonctionnement | -20ºC~80ºC |
| Température de stockage | -40ºC~120ºC |
| Vibration | 10g, 55Hz ~ 2kHz |
| Matériau du boîtier | Aluminium moulé |
| Matériau du diaphragme | 316L |
| Résistance d'isolement | 100MΩ 100VDC |
| Indice de protection | IP65 |
| Joint torique | Caoutchouc fluoré |
| Poids | ~1kg |
| Conseils de commande |
1. Lors de la sélection d'un produit, veuillez vous assurer que le milieu testé est compatible avec la partie en contact du produit.
2. Lors de la commande d'un transmetteur avec tête d'affichage LCD ou LED, l'alimentation du transmetteur ne doit pas être inférieure à 20VDC.
3. Afin d'assurer le fonctionnement fiable du produit, il est recommandé d'installer un dispositif de protection contre la foudre sur site et d'assurer la mise à la terre fiable du produit et de l'alimentation.
4. Plage de température de fonctionnement nominale des joints toriques en caoutchouc fluoré de - 20 & # 8451; ~ 250 & # 8451;. Lorsque la température de fonctionnement du produit est inférieure à -20 & # 8451;, il convient de choisir un joint torique EPDM.
5. Le câble par défaut n'est pas fourni avec le câble. Si nécessaire, veuillez communiquer avec le vendeur à l'avance.
6. En cas de vibrations fortes, de chocs instantanés, d'interférences électromagnétiques ou radiofréquences fortes et d'autres exigences spéciales, veuillez nous en informer et l'indiquer dans la commande.
| Guide de commande | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Code | Construction extérieure | |||||||
| IB | Transmetteur de pression général | IX | Transmetteur de pression avec affichage | |||||
| IE | Transmetteur de pression aviation résistant aux chocs | IIC/III | Transmetteur de pression industriel général/avec affichage | |||||
| IF | Transmetteur de pression résistant à l'humidité | IIE/IIIE | Transmetteur de pression général/avec affichage | |||||
| IN | Transmetteur de pression dédié à la climatisation | |||||||
| IC | Transmetteur de pression haute température | |||||||
| IQ/IQT | Transmetteur de pression à grand diaphragme / haute température | |||||||
| Plage de mesure | -100kPa…0kPa ~ 35kPa…3.5MPa | |||||||
| (0-X)Kpa ou MPa | X : Indique la plage de mesure réelle | |||||||
| Code | Alimentation | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Autre | |||||||
| Code | Signal de sortie | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Code | Raccordement de pression | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Autre | |||||||
| Code | Connexion électrique | |||||||
| B1 | Herschmann | |||||||
| B2 | Connecteur PG7 | |||||||
| B3 | Sortie câble étanche | |||||||
| B4 | Boîtier industriel 2088 | |||||||
| B5 | Boîtier industriel 2088 avec affichage | |||||||
| B6 | Autre | |||||||
| Code | Type de pression | |||||||
| G | Pression manométrique | |||||||
| A | Pression absolue | |||||||
| S | Pression de référence étanche | |||||||
