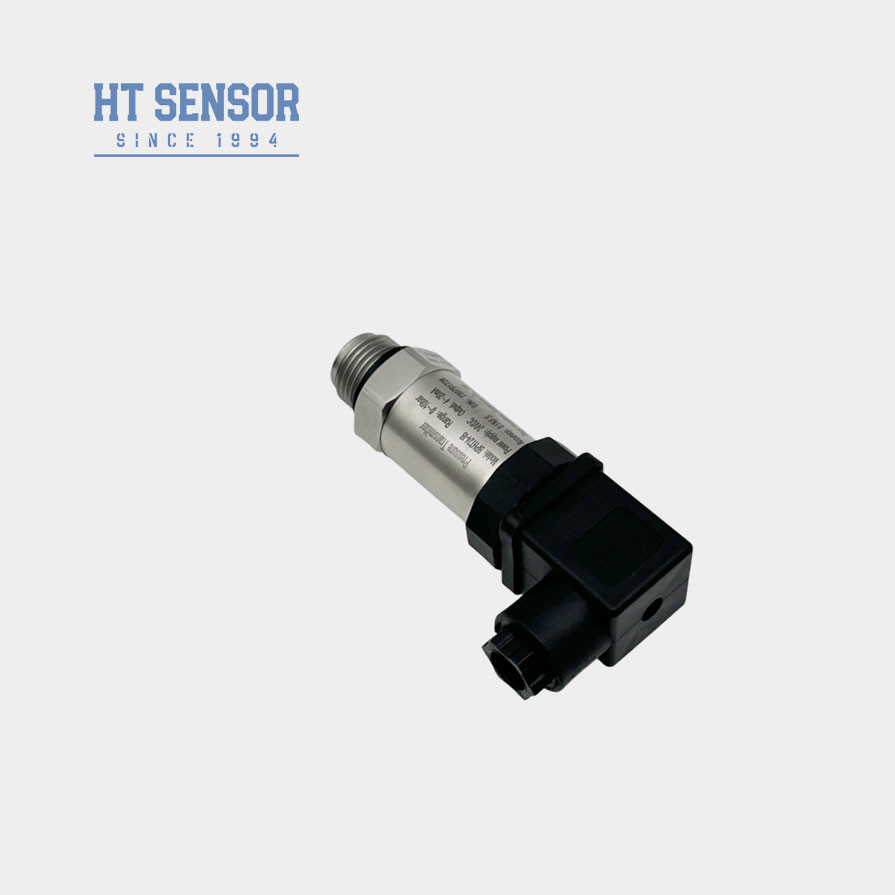

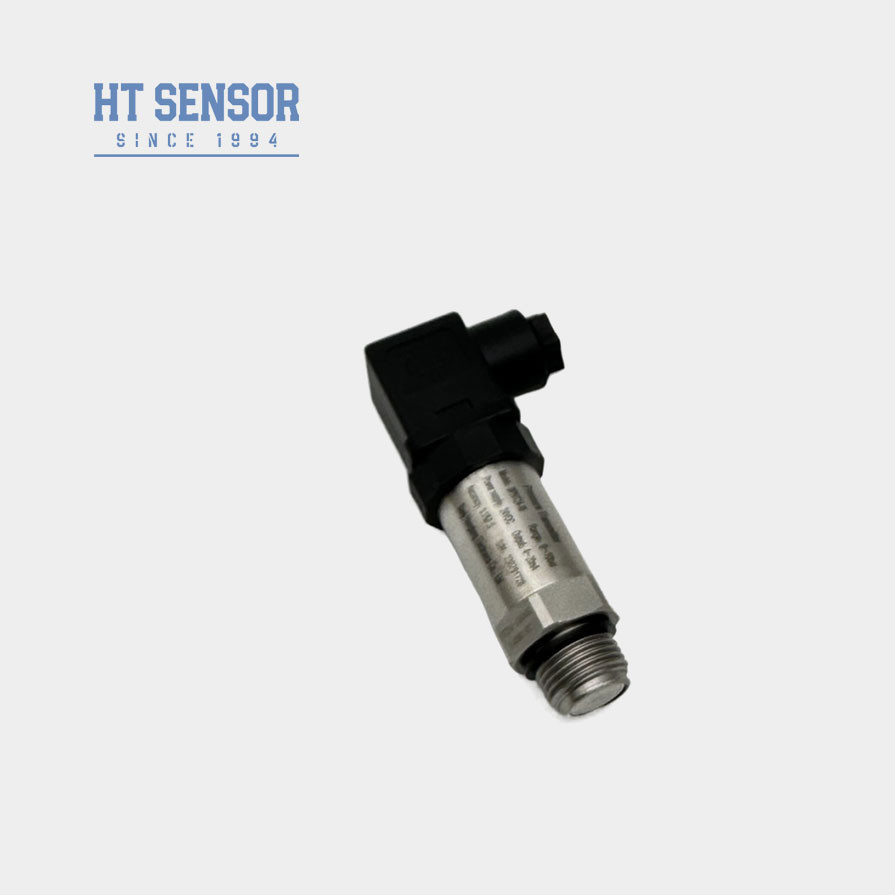

Transmetteur de pression BPHT24
Introduction du détecteur de pression du diaphragme:
L'émetteur de pression à diaphragme à décharge BPHT24 utilise une structure à membrane plate.Le diaphragme plat du capteur empêche l'encrassementIl présente les caractéristiques de petite taille, de poids léger et de bonne stabilité à long terme, et est largement utilisé dans l'industrie alimentaire, médicale, sanitaire et viticole.
L'élastomère de capteur de pression de type membrane à écoulement adopte un matériau importé, une technologie d'isolation du diaphragme, une tête d'essai sans trou de pression, une conception de structure intégrée,il n'y a pas de blocage du milieu visqueux dans le processus de mesure.
Caractéristiques du produitd'un détecteur de pression du diaphragme à décharge:
1. Différentes options d'interface de pression
2Conçus pour des applications hygiéniques afin d'éviter une mise à l'échelle moyenne
3. Haute précision avec une structure entièrement en acier inoxydable
4Facile à nettoyer.
Applicationsd'un détecteur de pression du diaphragme à décharge:
1. Convient pour mesurer les gaz et liquides non corrosifs avec 316L.
2Idéal pour la protection de l'environnement et les industries chimiques.
3Utilisé dans les industries maritime et aérienne.
4. Bien adapté pour une utilisation dans les industries médicale, biopharmaceutique et d'hygiène alimentaire.
| Paramètres de performanced'un détecteur de pression du diaphragme à décharge |
| Plage de mesure |
Pour les appareils à combustion électrique |
| Type de pression |
Pression de mesure, pression absolue, pression scellée |
| Surcharge |
≤ 1,5 fois la plage nominale |
| Précision @ 25oC |
±0,25% (typique) ±0,5% (maximum) |
| Répétabilité et hystérésis |
0Les émissions de dioxyde de carbone sont les émissions de dioxyde de carbone les plus élevées enregistrées. |
| Stabilité à long terme |
± 0,1% F.S./Année (typique) ± 0,2% F.S./Année (max.) |
| Dérive de température au point zéro |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Réponse de fréquence |
2.4 Khz |
| Température de compensation |
Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement |
-20°C à 80°C |
| Température de stockage |
-40°C à 120°C |
| Vibration |
10 g,55 Hz ~ 2 kHz |
| Matériel de logement |
304,316L |
| Matériau du diaphragme |
autres |
| Résistance à l'isolation |
100 MΩ 100 VDC |
| Classification à l'épreuve des explosions |
Ex db IIC T6 Gb |
| Classement de protection |
Pour la protection contre la corrosion |
| Sceau à anneau O |
Ruban fluoré |
| Le poids |
~ 0,15 kg |
| Signal de sortie |
Voltage d'alimentation |
Type de sortie |
| 4 à 20 mA |
12 à 30 VDC |
Fil 2/3/4 |
| 0 à 10/20 mA |
3 fils |
| 0/1 à 5 V |
| 0/1 à 10 V |
| 0.5 à 4,5 V |
5 VDC |
| Protocole de communication RS485 |
3.6 ~ 30V / batterie |
4 fils |
| Guide des commandesd'un détecteur de pression du diaphragme à décharge |
| BPHT24 |
Transmetteur de pression |
| |
Le code |
Construction du schéma |
| Les États membres |
Affichage du transmetteur de pression |
IIC/III |
Général industriel/ Transmetteur de pression à écran |
| T |
Transmetteur de pression résistant aux températures élevées |
|
|
| |
Plage de mesure |
Pour les appareils à combustion électrique |
| (0-X) Kpa ou MPa |
X: indique la plage de mesure réelle |
| |
Le code |
Énergie |
| D1 |
24 VDC |
| D2 |
5 VDC |
| D3 |
Autres |
| |
Le code |
Signal de sortie |
| S1 |
4 à 20 mADC |
S5 |
0 à 20 mADC |
| S2 |
1 à 5 VDC |
S6 |
0 à 10 VDC |
| S3 |
0 à 5VDC |
S7 |
0Pour les conducteurs de véhicules à moteur |
| S4 |
0 à 10 mADC |
|
|
| |
Le code |
Connexion sous pression |
| J1 |
Une M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
Le 7/16-20UNF |
| J5 |
Autres |
| |
Le code |
Connexion électrique |
| B1 |
Je suis Hirschmann. |
| B2 |
PG7 prise de courant |
| B3 |
Sortie du câble scellé |
| B4 |
2088 Enveloppes industrielles |
| B5 |
2088 Enveloppe industrielle avec affichage |
| B6 |
Autres |
| |
Le code |
Type de pression |
| G |
Pression de mesure |
| Une |
Une pression absolue |
| S |
Pression de référence scellée |
