Sensor de pression du diaphragme à décharge pour l'industrie du papier et de la chimie
Product Details
| Modèle N°.: | BP93420-IQ | Classement de protection: | Pour la protection contre la corrosion |
|---|---|---|---|
| Matériau de logement: | autres | Type de pression: | Pression de mesure, pression absolue, pression scellée |
| Marque déposée: | HT capteur | Origine: | Baoji, Shaanxi Chine |
| Code du SH: | 9026201090 | Le type: | Transmetteur de détecteur de pression par diaphragme |
| Type de structure: | Transmetteur de pression au silicium diffusé | Plage de pression: | - 100 Kpa... 0 Kpa ~ 35 Kpa... Je suis désolé.3.5 MPa |
| Mettre en évidence |
Capteur de pression du diaphragme en papier,Sensor de pression du diaphragme à décharge de Hengtong,Détecteur de pression du diaphragme de l'industrie chimique |
||
Product Description
Sensor de pression du diaphragme à décharge pour le papier et les industries chimiques

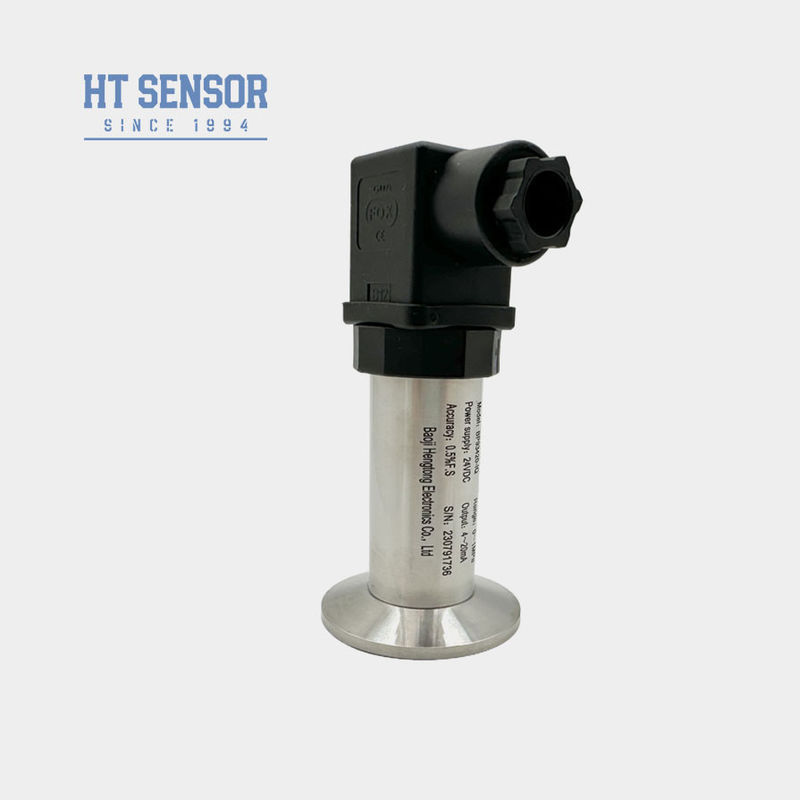

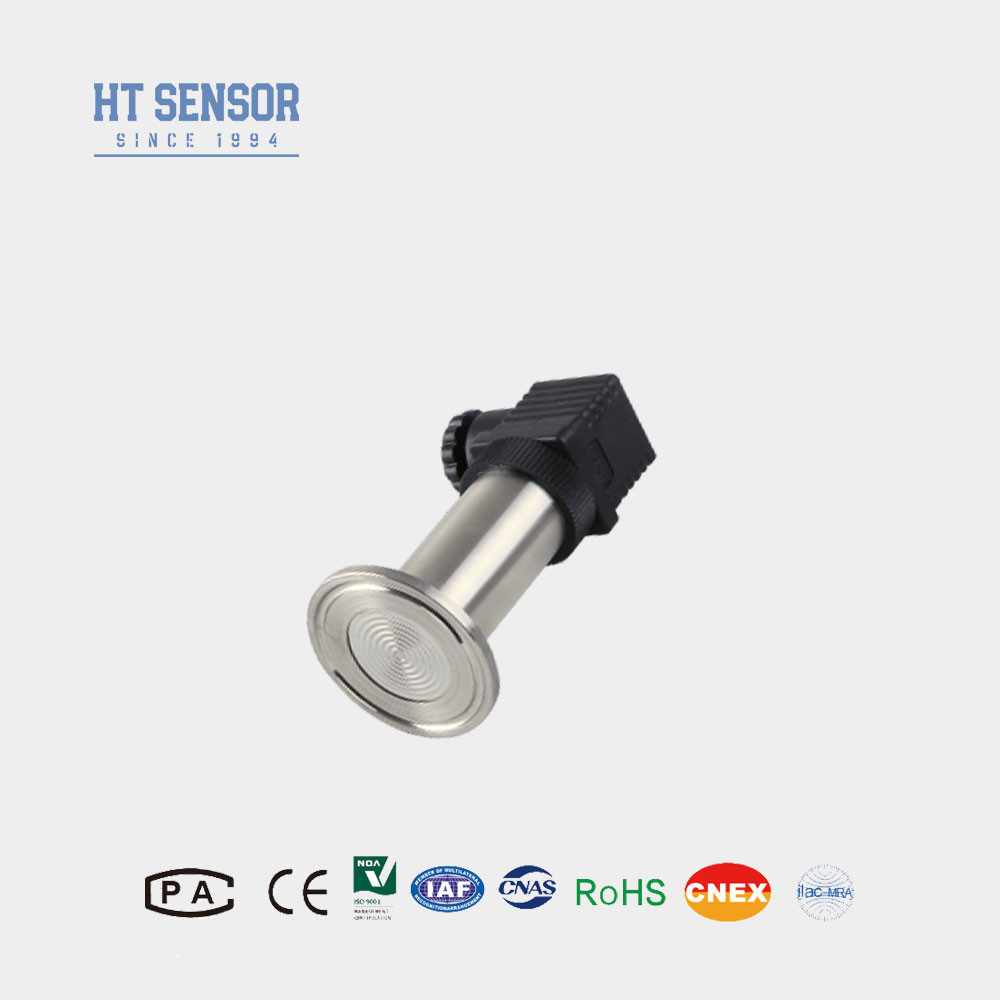

Transmetteur de pression BP93420-IQ
Introduction du détecteur de pression du diaphragme:
BP93420-IQ émetteur de pression à diaphragme à décharge adopte un émetteur de pression de type pince à film plat.il adopte une structure de diaphragme de scellement soudé pour éviter tout contact direct entre le diaphragme de mesure et le matériau de scellement du transmetteur de pressionPar conséquent, il fournit un moyen fiable de mesurer la pression dans des milieux inhabituels et des occasions spéciales.Le dispositif de film d'isolation de soudure a une variété de structures de connexion de processus différentes et convient à la mesure de milieux à haute viscosité et cristallins.Les produits ont été largement utilisés dans les industries alimentaire, sanitaire, du papier et autres
Caractéristiques du produitd'un détecteur de pression du diaphragme à décharge:
1Large plage de mesure, interface de pression de la pince de 50,4 mm.
2Plusieurs options de signaux de sortie.
3Nul et pleine échelle réglables.
4Une connexion de processus aseptique à haute précision.
Applicationsd'un détecteur de pression du diaphragme à décharge:
1. Convient pour mesurer les gaz et liquides non corrosifs avec 316L.
2Les industries médicales, biopharmaceutiques et d'hygiène alimentaire pour le traitement stérile.
3Utilisé dans les industries du papier et de la chimie, ainsi que pour la mesure du niveau des eaux usées et de la pression des canettes de boissons.
| Paramètres de performanced'un détecteur de pression du diaphragme à décharge | |
| Plage de mesure | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | ≤ 0,1% FS |
| Hystérésis | ≤ 0,1% FS |
| Stabilité à long terme | ± 0,1% F.S./Année (Typical) ± 0,2% F.S./Année (Maximum) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex db IIC T6 Gb |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | - 0,2 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC |
| Conseils pour commander |
2. Lors de la commande, veuillez noter que les produits de type à l'épreuve des explosions ne comprennent pas les têtes d'affichage numérique.
3Lors de la commande d'émetteurs équipés d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4. Pour assurer le fonctionnement fiable du produit, il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
5La plage de température de fonctionnement nominale de l'anneau O en caoutchouc fluoré est de -20°C à 250°C. Lorsque la température de fonctionnement du produit est inférieure à -20°C, il est nécessaire de choisir un joint d'anneau O EPDM.
6. La longueur par défaut du câble est de 1,5 m, disponible en trois matériaux. S'il n'est pas spécifié, il sera fourni avec du câble en polyéthylène.Veuillez le préciser dans l'ordre.
7Pour les exigences particulières telles que les fortes vibrations, la force d'impact instantanée, les interférences électromagnétiques ou radiofréquences, veuillez informer notre société et les spécifier dans la commande.
| Guide des commandes | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| IB | Transmetteur de pression générale | Les États membres | Affichage du transmetteur de pression | |||||
| IE | Transmetteur de pression de l'aviation résistant aux chocs | IIC/III | Général industriel/ Transmetteur de pression à écran | |||||
| Si | Transmetteur de pression à l'épreuve de l'humidité | Les États membres | Transmetteur de pression général/affichage | |||||
| Dans | Transmetteur de pression dédié pour la climatisation | |||||||
| C.I. | Transmetteur à haute température | |||||||
| Le QI1/QI2 | Grand diaphragme/émetteur à haute température sous pression | |||||||
| Plage de mesure | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa ou MPa | X: indique la plage de mesure réelle | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | Une M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | Le 7/16-20UNF | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | 2088 Enveloppes industrielles | |||||||
| B5 | 2088 Enveloppe industrielle avec affichage | |||||||
| B6 | Autres | |||||||
| Le code | Type de pression | |||||||
| G | Pression de mesure | |||||||
| Une | Une pression absolue | |||||||
| S | Pression de référence scellée | |||||||
