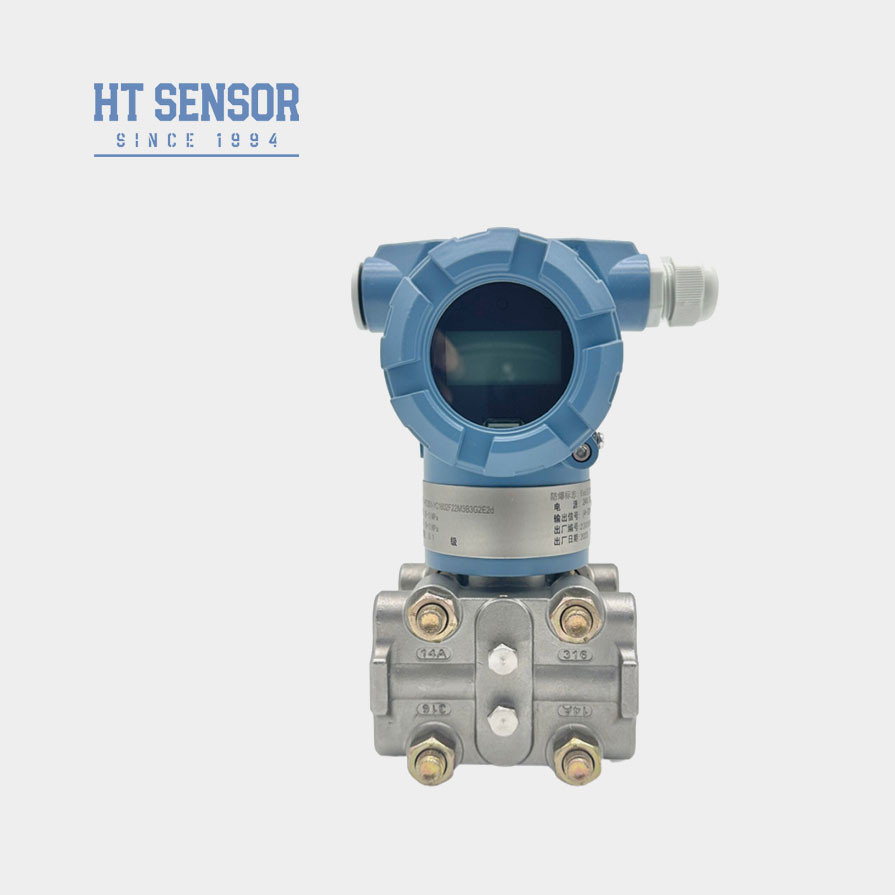

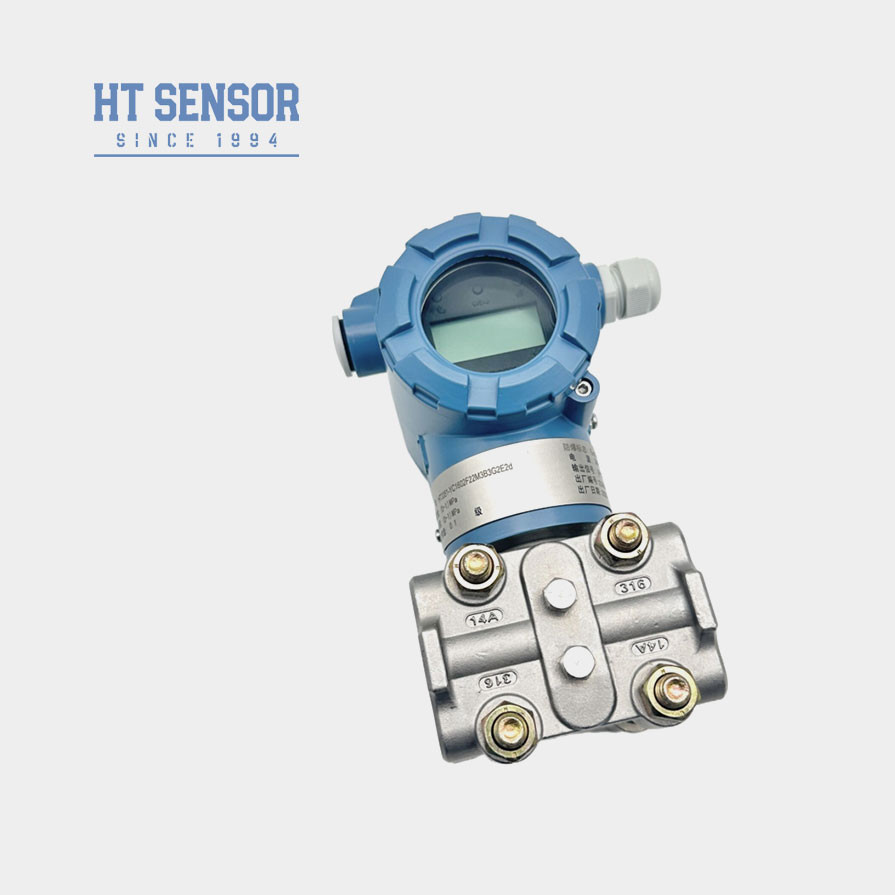

BPHT3351 Transmetteur de pression différentielle pour une installation facile et une conception compacte Capteur de pression
Product Details
| Modèle N°.: | BPHT3351 | Énergie électrique: | 15 à 45 VDC |
|---|---|---|---|
| Le poids: | 30,6 kg | Stabilité: | +-0,2% F.S/Année |
| Type de pression: | La pression différentielle | Spécification: | 500 à 200 kPa |
| Origine: | CHINE | Type: | Transmetteur de pression différentielle capacitive |
| Mesure du milieu: | Gaz | degré de précision: | 0.1% |
| Classification de propriété intellectuelle: | Pour la protection contre la corrosion | ||
| Mettre en évidence |
Transmetteur de pression différentielle facile à installer,BPHT3351 Transmetteur de pression différentielle,Transmetteur de pression différentielle de conception compacte |
||
Product Description
Introduction du transmetteur de pression différentielle capacitif:
BPHT3351 Émetteur de pression différentielle capacitivedétecteur, la pression ou la pression différentielle fera changer la valeur de la capacité du capteur, le signal analogique généré après conversion AD, en un signal numérique envoyé au microprocesseur,après le calcul du microprocesseur et la sortie de traitement, un signal numérique, après conversion du DA en circuit de commande de courant, converti en sortie de signal de courant analogique de 4 ~ 20 mA.
Caractéristiques du produitd'un émetteur de pression différentielle capacitif:
1.L'émetteur adopte une structure en acier inoxydable, une structure compacte et une installation facile.
2Après une compensation de température stricte et un dépistage du vieillissement, pour assurer des performances stables et fiables.
3L'interface électrique peut être sélectionnée comme option de branchement ou de câblage direct.
Applicationsd'un émetteur de pression différentielle capacitif:
1. Convient à la mesure de la pression différentielle de divers gaz ou liquides dans les conduites des industries telles que le pétrole, les produits chimiques, l'énergie et l'hydrologie.
2Appliqué dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie.
3. Mesure de la pression dans les conduites et les chambres de four.
| Produits | Sortie analogique: deux fils 4-20mADC |
| Sortie numérique: deux câbles 4-20mADC et signal numérique variable superposé en accord avec HART | |
| Énergie électrique | tension d'alimentation 12,5-45 VDC |
| Charge limite | Résistance de charge maximale Rmax en boucle déterminée par la tension d'alimentation, voir le dessin ci-dessous. |
| Distance de communication | Max. 1,5 km, communication multi-adresse peut connecter 15 émetteurs intelligents Max. |
| Affichage | Display numérique à 4 chiffres, écran LCD à 5 chiffres, type pointeur. |
| À l'épreuve des explosions | ExiaIICT5;type de protection contre l'explosion |
| Zéro décalage | Peut être transféré positif ou négatif, mais ne peut pas dépasser la valeur maximale |
| Température | Température ambiante -40-85°C ((Lorsque vous choisissez un écran LCD: -20-70°C) |
| Température moyenne | -40 ∼ 104 °C |
| Pression statique et surpression d'un seul côté | 3.45KPa ((pression absolue) ¥31.2MPa ((pression de calibre) |
| Humidité relative | RH de 5 à 98% |
| Temps de mise en route | moins de 5 secondes. |
| Changement de capacité | Moins de 0,16 cm3 |
| Réglage de l'humidité | 0.20 ¢ 25 seconde |
| Alarme de défaillance | Si un dysfonctionnement se produit, la fonction de diagnostic automatique donnera une sortie de 3,9 ou 21,0 mA |
| Protection par configuration | Pour éviter que les données sont modifiées au hasard, peut utiliser un logiciel ou protéger le verrouillage des données d'enregistrement |
Principe de fonctionnementd'un émetteur de pression différentielle capacitif:
Comme indiqué dans le principe de fonctionnement, la pression extérieure ou la pression différentielle provoque un changement dans la valeur de la capacité du capteur.Il va changer en signal de fréquence, qui est envoyé au microprocesseur.
calcul par microprocesseur, un signal de commande de courant sera envoyé au circuit de commande de courant, converti en courant analogique de 4 à 20 mA
En attendant, le microprocesseur est responsable des actions interactives et autres (affichage et réglage).Le port de communication utilisé pour la communication numérique a besoin du port spécial de notre sociétéLe module HART réalisera la communication HART avec l'émetteur.
Façons de mesurerd'un émetteur de pression différentielle capacitif:
Mesure du niveau de liquide:
Pour mesurer le débit de fluide, les robinets de pression doivent être percés sur le côté du conduit de procédé afin d'éviter le sédimentation des débris.l'émetteur doit être monté à côté ou sous les robinets sous pression, afin d'éviter que les bulles d'air ne soient déchargées dans le conduit de traitement.
