Capteur de pression en acier inoxydable 316L
Product Details
| Modèle no.: | HT24 | Fil: | G1/2 M20*1.5 |
|---|---|---|---|
| Type de câblage: | Pins de Kovar à quatre fils ou plaqués or | Milieu de mesure: | Gaz et liquide |
| Gamme: | Pour les appareils de traitement des gaz: | Pouvoir: | 1,5 mA |
| Paquet de transport: | CARTON | Marque déposée: | - Je ne sais pas. |
| Origine: | Baoji, en Chine | Taper: | Sensor de pression de décharge piézoresistif |
| Pour: | Émetteur de pression à décharge de silicium diffusé | Type de signal de sortie: | Type analogique |
| Matériel: | 316L en acier inoxydable | Personnalisation: | Socle |
| Mettre en évidence |
Capteur de pression au silicium en acier inoxydable 316L,Compatibilité Capteur de pression au silicium,Capteur de pression au silicium à diaphragme |
||
Product Description

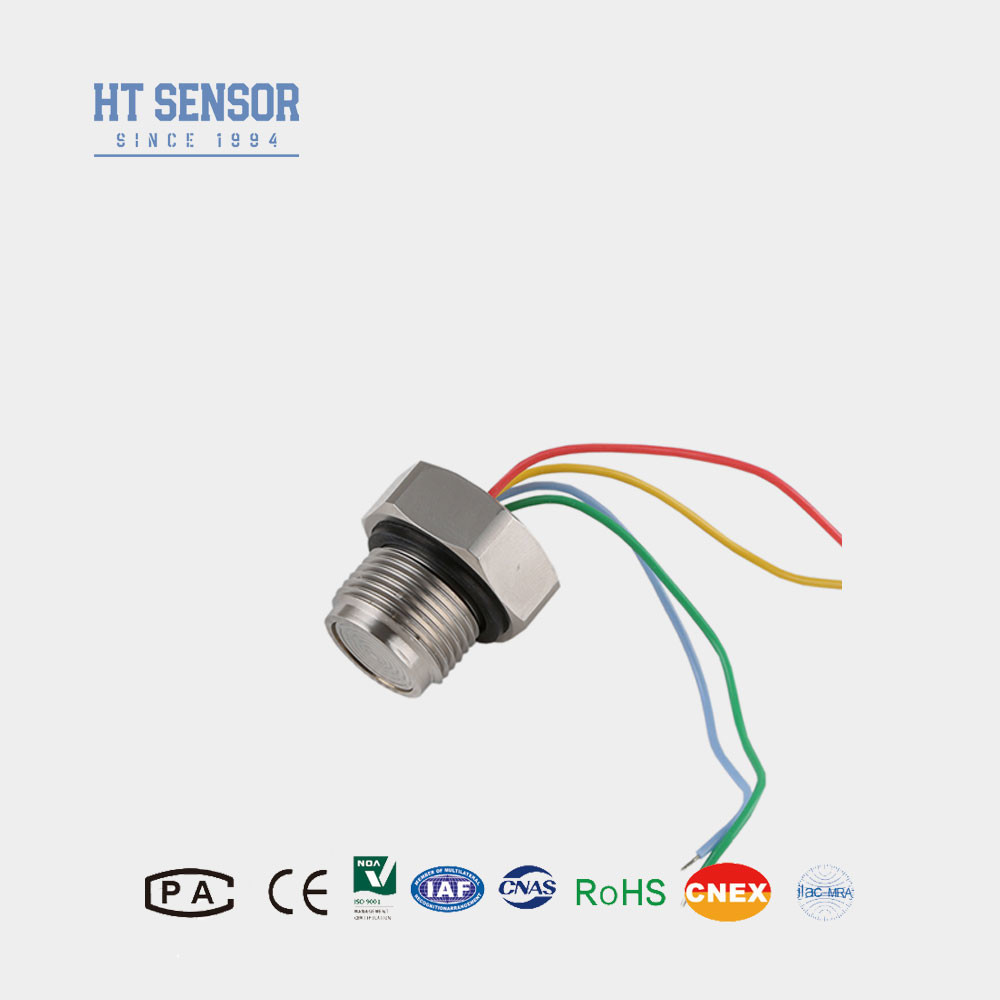

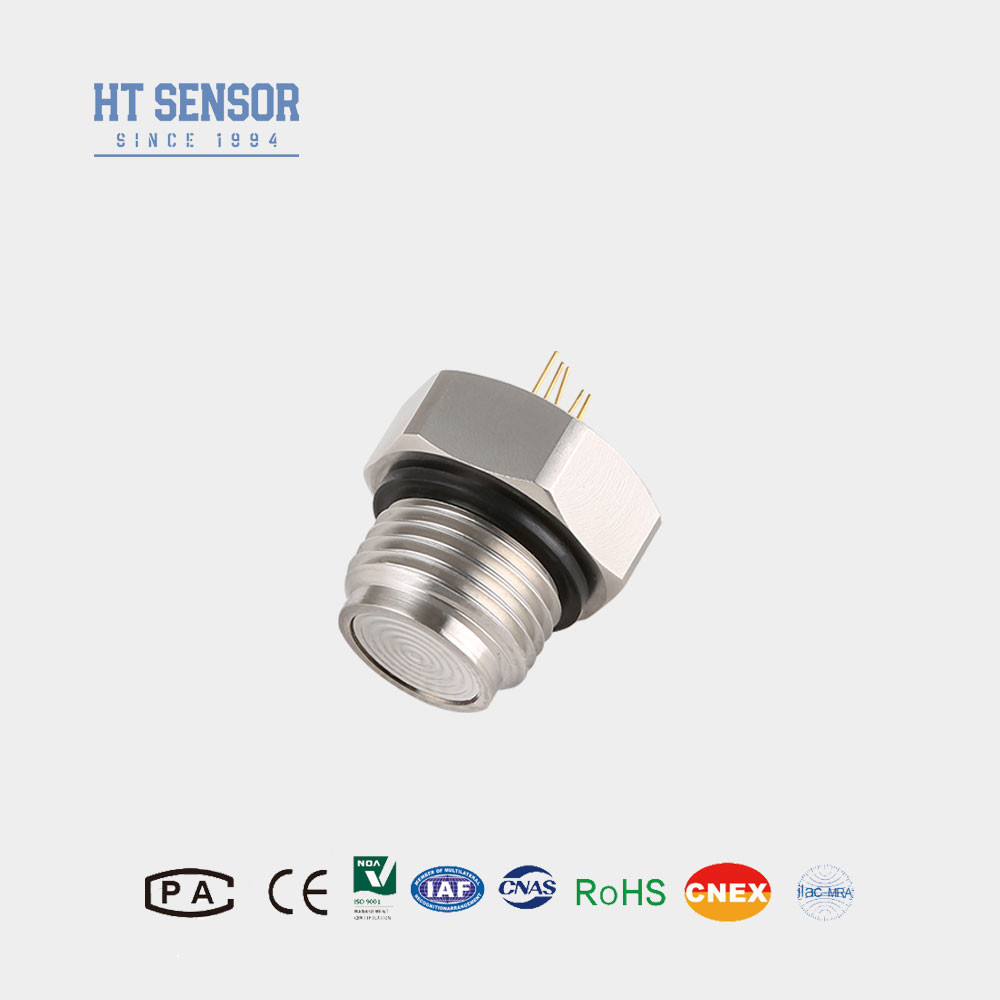

Capteur de pression en acier inoxydable 316L
HT24 Capteur de pression piézoresistif au silicium
Introduction d'un capteur de pression en silicium à diaphragme:
Le HT24 est un capteur de pression à diaphragme à décharge avec une puce de silicium diffus très stable.La pression est transférée à la puce sensible à travers un diaphragme en acier inoxydable et l'huile de silicone étanche. Ce produit est une structure de diaphragme plat avec fil, G1/2 M20* 1.5 1/2NPT est le fil le plus couramment utilisé. Facile à nettoyer, haute fiabilité. Convient pour l'alimentation, la santé et autres industries.
Caractéristiques du produitd'une largeur n'excédant pas 10 mm,:
- Utilisant une technologie de pointe et un boîtier en acier inoxydable 316L,des matériaux tels que le titane et Hastelloy pour le diaphragme.
- Utilisation de circuits à film épais pour la compensation de la température et le point zéro correction.
- une fiabilité, une répétabilité et une stabilité exceptionnelles.
- La structure du diaphragme est propre, ce qui le rend facile à nettoyer.
- Convient pour la mesure de la pression des gaz et des liquides non corrosifs avec 316Lcompatibilité avec l'acier inoxydable.
- Industrie alimentaire et des boissons.
- Contrôle des procédés industriels.
- L'industrie pharmaceutique.
- L'alimentation électrique: ≤ 2 mA de courant continu (type 1,5 mA de courant continu)
- Impédance d'entrée: 2,5 KΩ à 6 KΩ
- Impédance de sortie: 2,5 KΩ~6 KΩ
- Connexion électrique: broches Kovar plaquées en or ou câbles à haute température de 100 mm.
| Paramètres de performanced'une largeur n'excédant pas 10 mm,: | |||||
| Plage de mesure | Épaisseur (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa | |||
| Absolute (A) | Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission. | ||||
| Sélectionné | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. | ||||
| Le type | Je suis désolé. | Unité | |||
| Non-linéarité | ± 0.15 | ± 0.3 | % F.S. | ||
| Répétabilité | 0.05 | 0.1 | % F.S. | ||
| Hystérésis | 0.05 | 0.1 | % F.S. | ||
| Débit de compensation nul | 0 ± 1 | 0 ± 2 | MV | ||
| Produit à grande échelle | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | MV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | MV | ||
| Température de décalage zéro. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Température à pleine échelle. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temps compensé. | ≤ 20 KPa | 0 à 50 | oC | ||
| ≥ 35 kPa | 0 à 70 | oC | |||
| Température de fonctionnement | - 20 à 80 | oC | |||
| Température de stockage | -40 à 125 | oC | |||
| Surcharge admissible | Prenez la plus petite valeur entre 3 fois l'échelle complète ou 120MPa | ||||
| Pression de rupture | 5 fois la taille totale | ||||
| Stabilité à long terme | 0.2 % | F.S./année | |||
| Matériau du diaphragme | autres | ||||
| Résistance à l'isolation | Pour les appareils à courant alternatif | ||||
| Vibration | Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz | ||||
| Le choc | 100 g, 11 ms | ||||
| Temps de réponse | ≤ 1 ms | ||||
| Sceau de l'anneau O | Déchets d'acier ou d'acier | ||||
| Remplissage du milieu | Huile de silicium | ||||
| Le poids | ~ 55 g | ||||
| Les paramètres sont testés dans les conditions suivantes: 1,5 mA @ 25°C | |||||
| Construction du schéma | |
| Dimension |
|
| Connexion électrique et compensation |
|
| Exemples de sélection |
| Conseils pour commander |
- 1Lors de l'assemblage, il convient de veiller à la coordination entre la taille du noyau et le boîtier de l'émetteur pour obtenir l'étanchéité requise.
- 2. Dans le processus d'assemblage de la coque, pour assurer l'alignement vertical et la pression uniforme, pour éviter le blocage ou les dommages de la carte de compensation.
- 3Si le milieu d'essai n'est pas compatible avec le diaphragme central et le matériau de l'enceinte (316L), des instructions spéciales doivent être fournies lors de la commande.
- 4Évitez de presser le diaphragme du capteur à la main ou avec des objets tranchants, afin de ne pas endommager le noyau en raison de la déformation ou de la perforation du diaphragme.
- 5. Gardez la bouche du noyau du manomètre de pression ouverte à l'atmosphère, empêchez l'eau, la vapeur ou le milieu corrosif de pénétrer dans la chambre du noyau du manomètre de pression négatif.6. S'il y a une broche de changement, s'il vous plaît selon l'étiquette sur le conducteur réel pour référence.
