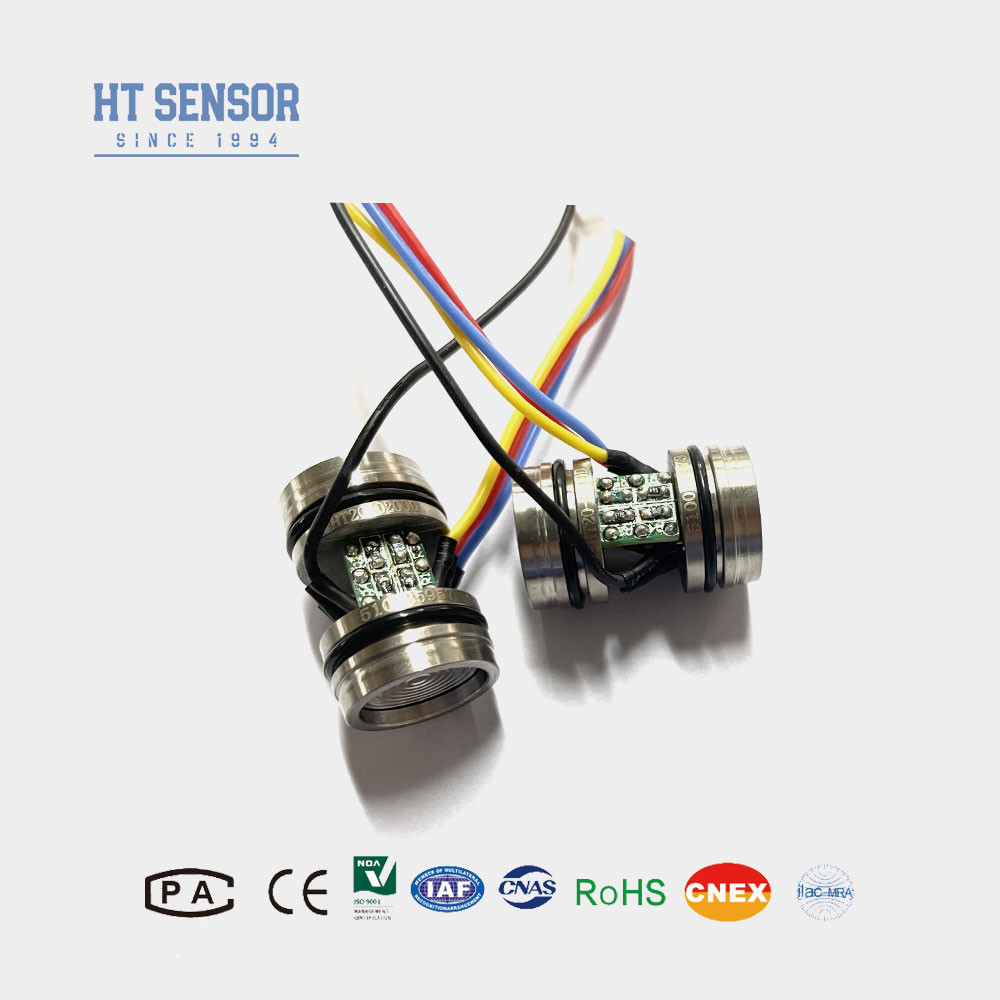

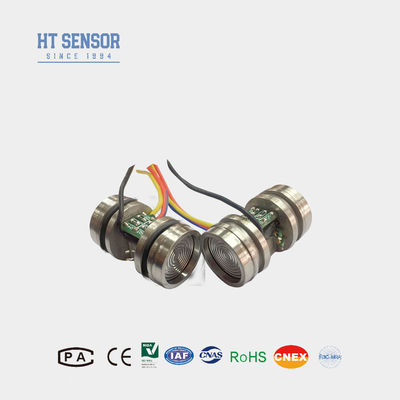

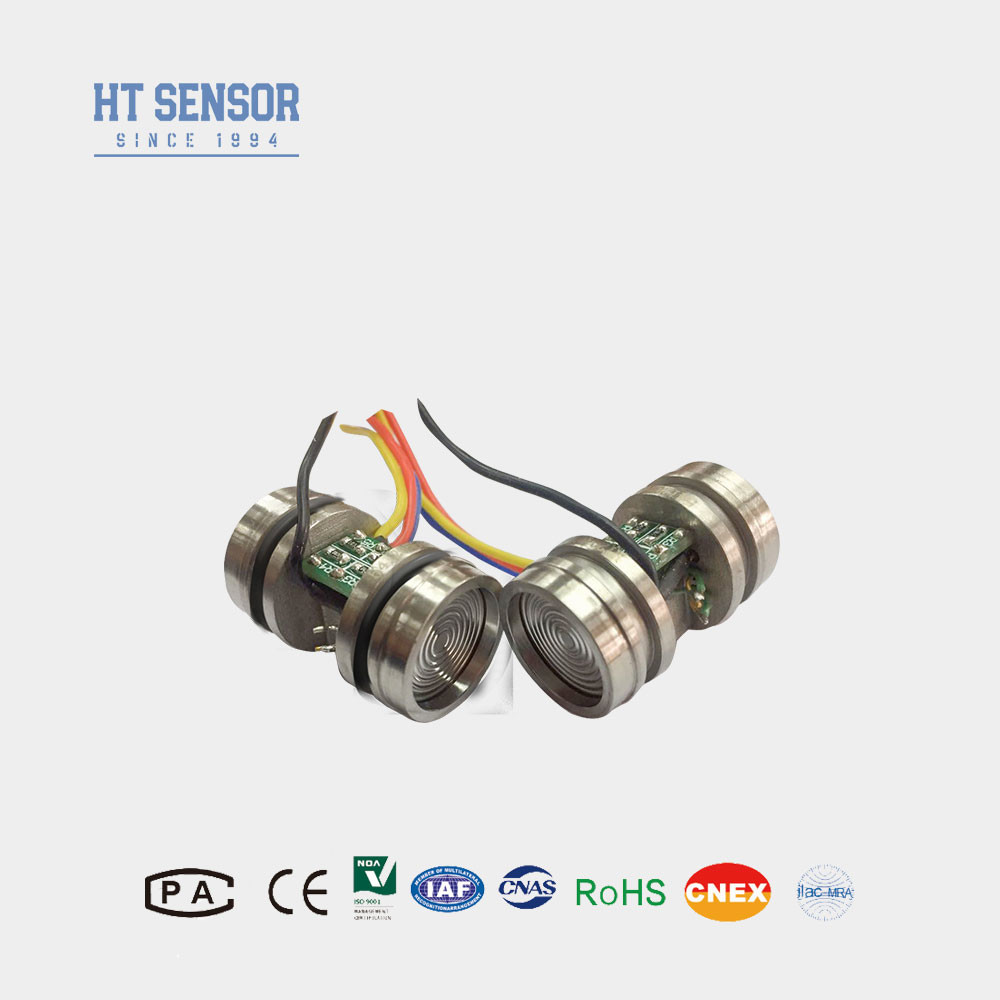

Capteur de pression différentielle en silicium HT20 avec consommation pour applications industrielles
HT20 Capteur de pression différentielle
Introduction du capteur de pression différentielle en silicium :
Le capteur de pression différentielle en silicium HT20 est un capteur de pression différentielle piézorésistif en silicium avec un cœur composé d'un élément en silicium diffusé très stable. Le cœur est enfermé dans un boîtier en acier inoxydable 316L et la pression est transmise par une membrane en acier inoxydable et de l'huile de silicone scellée vers la puce sensible. La puce sensible n'entre pas directement en contact avec le milieu mesuré, formant une structure entièrement à l'état solide pour la mesure de la pression, permettant une mesure précise de la pression différentielle. Par conséquent, ce produit peut être appliqué dans divers scénarios qui nécessitent une mesure de la pression différentielle, y compris les environnements difficiles et corrosifs
Caractéristiques du produit du capteur de pression différentielle en silicium:
- Performances stables et fiables
- Haute résistance à la pression statique
- Rentable
- Utilise un élément sensible à la pression piézorésistif en silicium rempli d'huile
- Détection de pression différentielle
- Instruments d'étalonnage de la pression
- Mesure du niveau de liquide
- Contrôle des processus industriels
- Alimentation : ≤2 mA CC (Typique 1,5 mA CC)
- Impédance d'entrée : 3 KΩ~6 KΩ
- Impédance de sortie : 2,5 KΩ~6 KΩ
- Connexion électrique : Broches Kovar plaquées or ou fils haute température de 100 mm
| Paramètres de performancedu capteur de pression différentielle en silicium: | |||||
| Plage de mesure | 10 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 1000 KPa, 2000 KPa | ||||
| Typ | Max | Unité | |||
| Linéarité | ±0,15 | ±0,3 | % F.S | ||
| Répétabilité | 0,05 | 0,1 | % F.S | ||
| Hystérésis | 0,05 | 0,1 | % F.S | ||
| Sortie de décalage zéro | 0±1 | 0±2 | mV | ||
| Sortie pleine échelle | ≤20 KPa | 50±10 | 50±30 | mV | |
| ≥35 kPa | 100±10 | 100±30 | mV | ||
| Dérive de température du décalage zéro | ≤20 KPa | ±1 | ±2 | % F.S | |
| ≥35 kPa | ±0,5 | ±1 | % F.S | ||
| Dérive de température à pleine échelle | ≤20 KPa | ±1 | ±2 | % F.S | |
| ≥35 kPa | ±0,5 | ±1 | % F.S | ||
| Température compensée | ≤20 KPa | 0~50 | ºC | ||
| ≥35 kPa | 0~70 | ºC | |||
| Température de fonctionnement | -20~80 | ºC | |||
| Température de stockage | -40~125 | ºC | |||
| Surcharge admissible | Prendre la valeur la plus petite entre 3 fois la pleine échelle ou 4 MPa | ||||
| Pression d'éclatement | 5X la pleine échelle | ||||
| Stabilité à long terme | 0,2 % | F.S/An | |||
| Matériau de la membrane | 316L | ||||
| Résistance d'isolement | ≥200 MΩ 100 VCC | ||||
| Vibration | Aucun changement dans des conditions de 10 gRMS, 20 Hz à 2000 Hz | ||||
| Choc | 100 g, 11 ms | ||||
| Temps de réponse | ≤1 ms | ||||
| Joint torique | Caoutchouc nitrile ou caoutchouc fluoré | ||||
| Milieu de remplissage | Huile de silicone | ||||
| Poids | ~45 g | ||||
| Les paramètres sont testés dans les conditions suivantes : 1,5 mA à 25 °C | |||||
| Construction des contours | |
| Dimension |  |
| Remarques: L'extrémité sortante est la borne positive. En cas de modification des couleurs des fils, veuillez vous référer à l'étiquette apposée sur le capteur pour obtenir des informations précises | |
| Connexion électrique et compensation du capteur de pression différentielle en silicium |
|
| Exemples de sélection |
| Conseils de commande |
2. Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter le blocage ou l'endommagement de la plaque de compensation.
3. Si le milieu mesuré n'est pas compatible avec la membrane du cœur et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4. Évitez d'appuyer sur la membrane du capteur avec les mains ou des objets pointus pour éviter d'endommager le cœur en raison de la déformation ou de la perforation de la membrane.
5. Gardez l'orifice de pression du cœur de pression manométrique ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de milieux corrosifs dans la chambre de pression négative du cœur.
6. En cas de modification des fils de broche, suivez l'étiquette sur le cœur réel pour référence.
