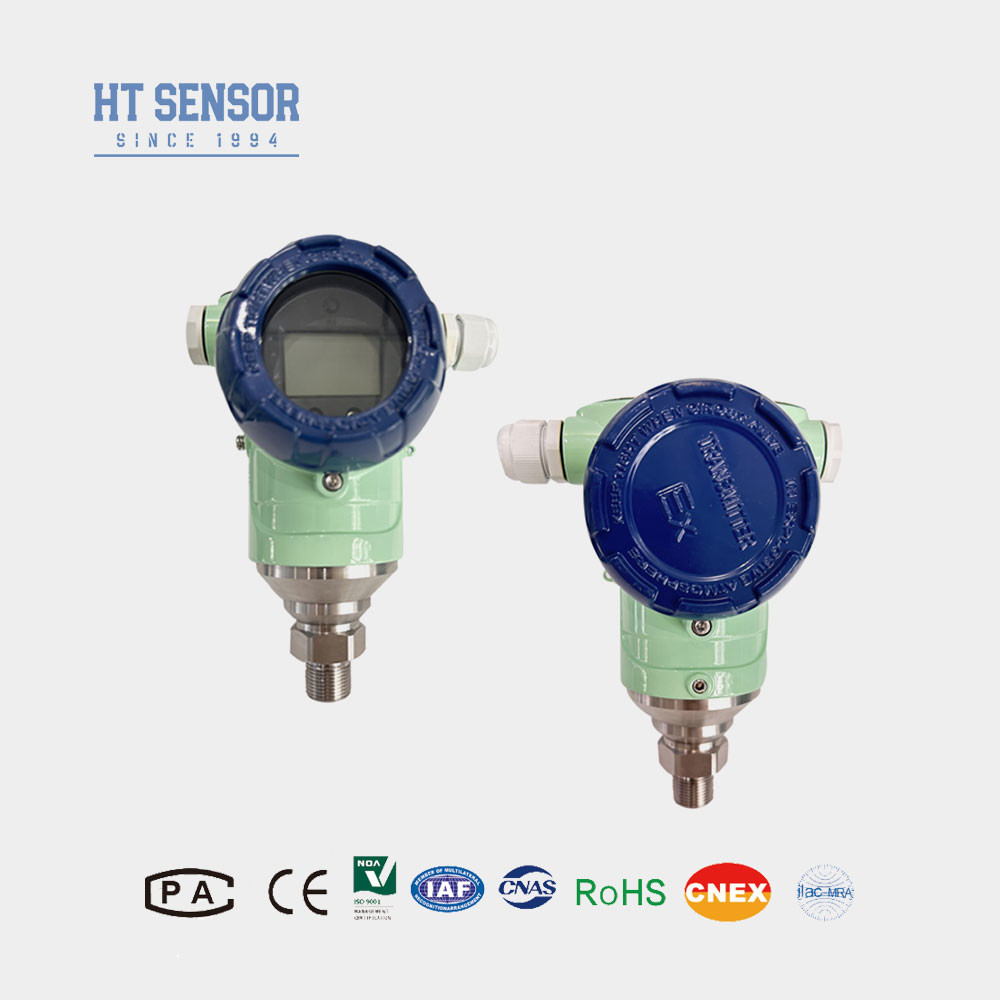

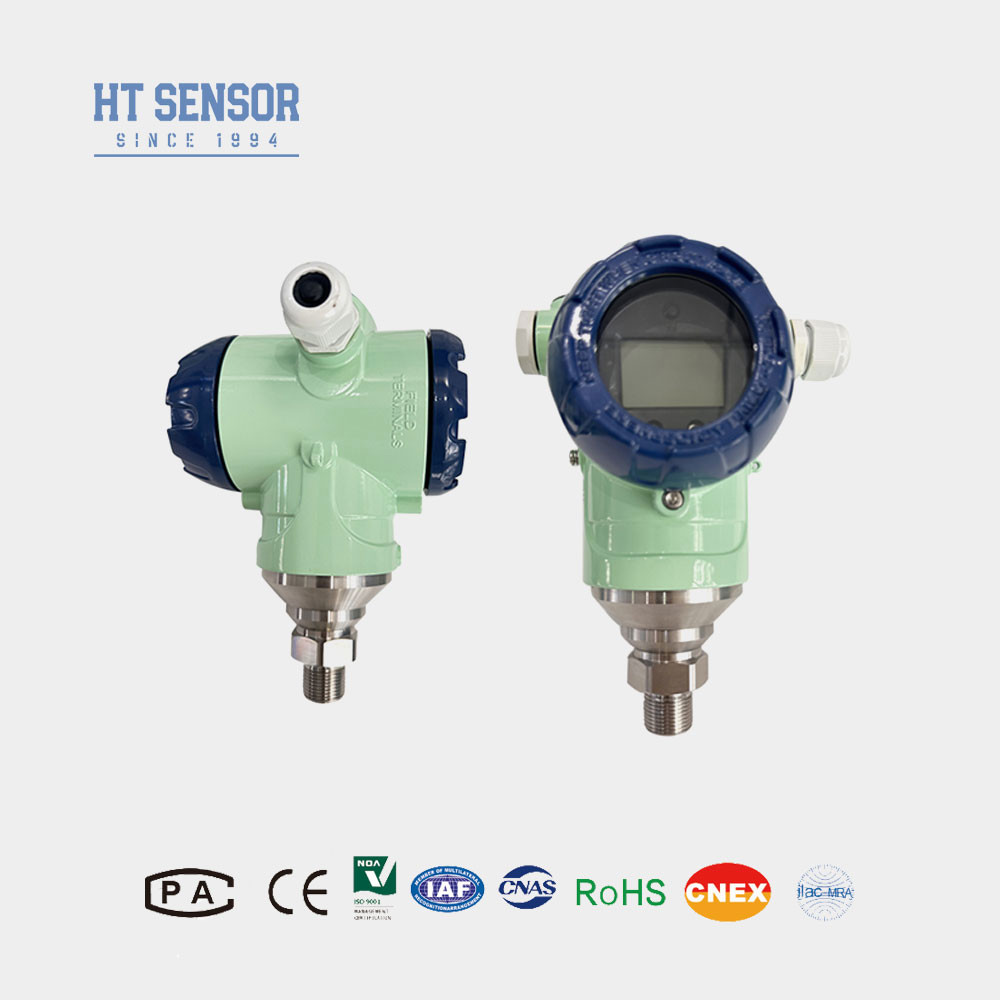

Transmetteur de pression BP93420-III
L'introduction de la pression industrielledétecteurémetteur:
BP93420-III L'émetteur de capteur de pression industriel adopte un noyau d'huile pressurisée au silicium diffusé comme élément sensible.et le circuit de traitement du signal utilise l'émetteur de pression pour convertir le signal de pression en signal de sortie standardLes pièces de produit, les produits semi-finis, les produits finis soumis à des tests stricts et à un dépistage du vieillissement, des performances stables et fiables, une forte capacité anti-interférence.L'interface de pression de l'émetteur de pression se présente sous de nombreuses formes. Le produit est facile à installer et présente des performances anti-vibration et anti-impact élevées. Largement utilisé dans le contrôle de processus, le pétrole, les produits chimiques, l'électricité, l'hydrologie, l'aviation, l'aérospatiale,industrie automobile et autres industries.
Caractéristiques du produitdepression industrielledétecteurémetteur:
1Large plage de mesure, différentes formes d'interface de pression.
2.Niveau de protection IP65.
3Différentes formes de signaux de sortie.
| Paramètres de performanced'une largeur n'excédant pas 10 mm, |
| Plage de mesure |
- 100 kPa... 0 kPa ~ 10 kPa... 60 MPa |
| Type de pression |
Pression de mesure, pression absolue, pression scellée |
| Surcharge |
≤ 1,5 fois la plage nominale |
| Précision @ 25oC |
±0,25% (typique) ±0,5% (maximum) |
| Répétabilité |
≤ ± 0,1% FS |
| Hystérésis |
≤ ± 0,1% FS |
| Stabilité à long terme |
± 0,1% F.S./Année (Typical) ± 0,2% F.S./Année (Maximum) |
| Dérive de température au point zéro |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Dérive de température à pleine échelle |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Réponse de fréquence |
2.4 Khz |
| Température de compensation |
Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement |
-20°C à 80°C |
| Température de stockage |
-40°C à 120°C |
| Vibration |
10 g,55 Hz ~ 2 kHz |
| Matériel de logement |
D'aluminium coulé |
| Matériau du diaphragme |
autres |
| Résistance à l'isolation |
100 MΩ 100 VDC |
| Classification à l'épreuve des explosions |
Ex db IIC T6 Gb |
| Classement de protection |
Pour la protection contre la corrosion |
| Sceau à anneau O |
Ruban fluoré |
| Le poids |
~ 1 kg |
1Lors du choix d'un produit, veuillez vous assurer que le support testé est compatible avec la partie de contact du produit.
2Lors de la commande, veuillez noter que les produits à l'épreuve des explosions ne sont pas équipés d'un écran numérique.
3. Lors de la commande d'un émetteur équipé d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4. Pour assurer le fonctionnement fiable du produit,il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur le site et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable..
5Les anneaux O en caoutchouc fluoré ont une plage de température de fonctionnement nominale de - 20 °C à 250 °C. Lorsque les températures de fonctionnement descendent en dessous de - 20 °C, des anneaux d'étanchéité de type EPDM O doivent être sélectionnés.
6Le câble n'est pas fourni avec le câble par défaut. Si vous avez besoin de câble, il y a trois matériaux au choix.les matériaux de câbles en polyéthylène seront utilisés par défaut.Si des matériaux de câbles différents sont requis, veuillez les indiquer dans votre formulaire de commande.
7.En cas d'exigences particulières telles que des vibrations fortes, des chocs instantanés, des interférences électromagnétiques ou radiofréquences fortes, veuillez nous en informer et les indiquer dans votre commande.
| Guide des commandes |
| BP93420XX |
Transmetteur de pression |
| |
Le code |
Construction du schéma |
| IB |
Transmetteur de pression générale |
Les États membres |
Affichage du transmetteur de pression |
| IE |
Transmetteur de pression de l'aviation résistant aux chocs |
IIC/III |
Général industriel/ Transmetteur de pression à écran |
| Si |
Transmetteur de pression à l'épreuve de l'humidité |
Les États membres |
Transmetteur de pression général/affichage |
| Dans |
Transmetteur de pression dédié pour la climatisation |
|
|
| C.I. |
Transmetteur à haute température |
|
|
| Le QI/TQI |
Grand diaphragme/émetteur à haute température sous pression |
|
|
| |
Plage de mesure |
- 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| (0-X) Kpa ou MPa |
X: indique la plage de mesure réelle |
| |
Le code |
Énergie |
| D1 |
24 VDC |
| D2 |
5 VDC |
| D3 |
Autres |
| |
Le code |
Signal de sortie |
| S1 |
4 à 20 mADC |
S5 |
0 à 20 mADC |
| S2 |
1 à 5 VDC |
S6 |
0 à 10 VDC |
| S3 |
0 à 5VDC |
S7 |
0Pour les conducteurs de véhicules à moteur |
| S4 |
0 à 10 mADC |
|
|
| |
Le code |
Connexion sous pression |
| J1 |
Une M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
Le 7/16-20UNF |
| J5 |
Autres |
| |
Le code |
Connexion électrique |
| B1 |
Je suis Hirschmann. |
| B2 |
PG7 prise de courant |
| B3 |
Sortie du câble scellé |
| B4 |
2088 Enveloppes industrielles |
| B5 |
2088 Enveloppe industrielle avec affichage |
| B6 |
Autres |
| |
Le code |
Type de pression |
| G |
Pression de mesure |
| Une |
Une pression absolue |
| S |
Pression de référence scellée |
FAQ:
1Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
R: Nos capteurs de pression sont caractérisés par une grande précision, une durabilité et des performances excellentes, avec la possibilité de personnalisation.
2Q: Puis-je personnaliser des spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques grâce à nos services OEM et ODM.
3Q: Quelle est votre capacité de production?
R: Nos installations de fabrication ont la capacité de produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, ce qui garantit que nous pouvons répondre aux commandes à grande échelle.Il est conseillé de contacter notre équipe de vente à l'avance pour une production en douceur et un calendrier de livraison.
4Q: Quel est le délai de livraison typique?
R: Les modèles standard ont généralement une période de livraison de 5 à 8 jours ouvrables, tandis que les produits personnalisés peuvent varier.
5Q: Quel est le prix des produits?
R: Nous offrons des prix compétitifs avec des réductions disponibles pour les commandes en vrac ou les partenariats à long terme.
6. Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Nos produits bénéficient d'une garantie de 24 mois à compter de la date d'expédition, et notre service après-vente assure des réponses rapides dans les 24 heures ainsi qu'un support d'instruction à distance via le réseau PC.
