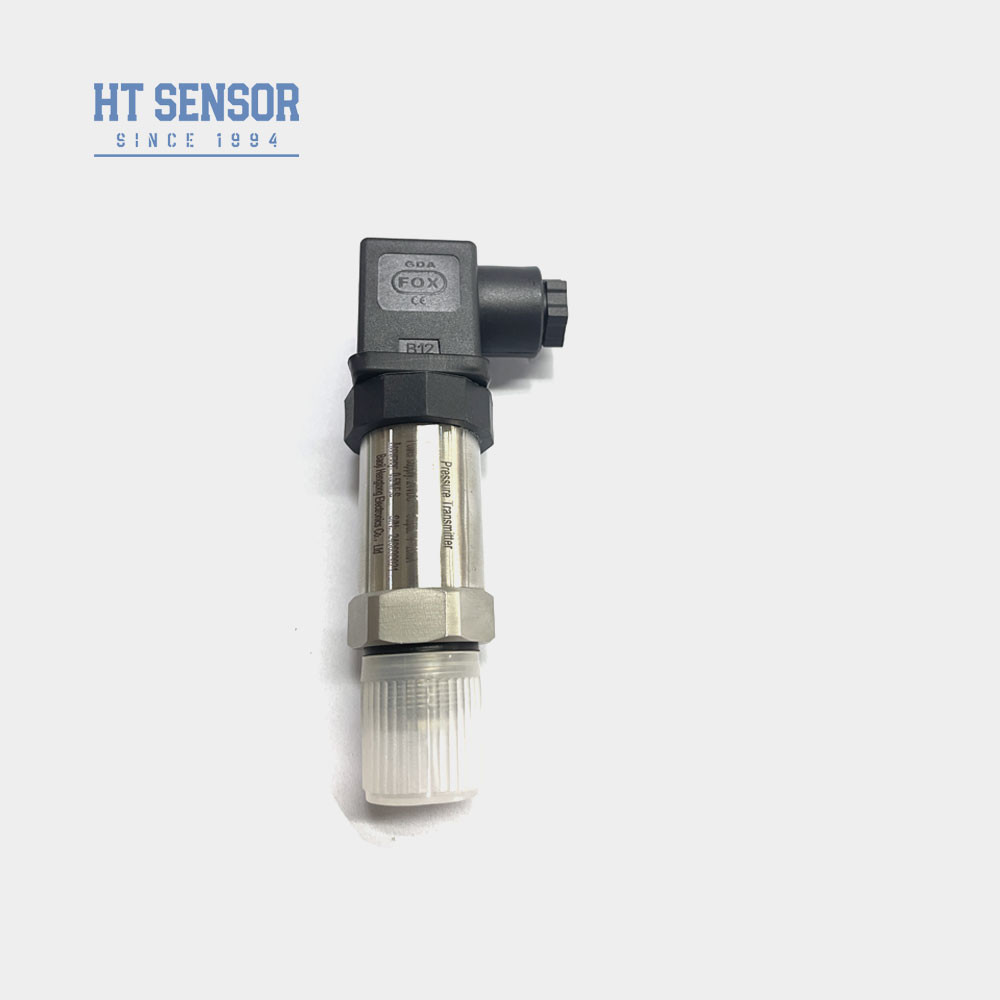

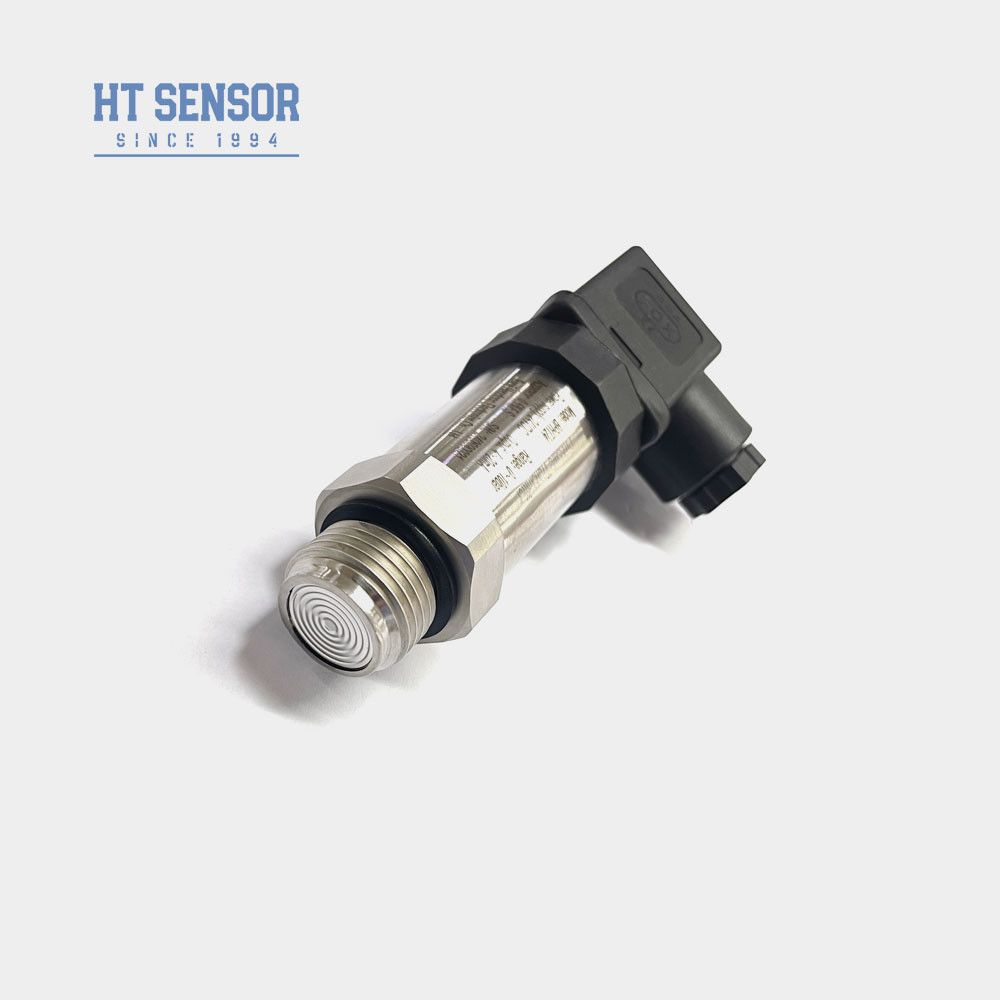

BPHT24 Capteur de pression du diaphragme pour émetteur de mesure du niveau du liquide
Product Details
| Modèle N°.: | BPHT24 | Portée: | Pour les appareils de traitement des gaz: |
|---|---|---|---|
| Le pouvoir: | La fréquence d'écoulement doit être supérieure ou égale à: | Produits: | 4-20mA et ainsi de suite |
| Connectez: | M20*1,5 ou G1/2 | type: | Capteur de pression de décharge Transmetteur |
| Mesure du milieu: | Colles liquides, gazeuses et pour boissons | Grade de précision: | 00,5% FS |
| Matériel: | Acier inoxydable | Personnalisation: | OEM et ODM |
| Mettre en évidence |
flush diaphragm pressure sensor for liquid,liquid level measurement pressure transmitter,BPHT24 flush diaphragm sensor |
||
Product Description
BPHT24 Capteur de pression du diaphragme pour émetteur de mesure du niveau du liquide
BPHT24Capteur de pression du diaphragme
Introduction d'un émetteur de détecteur de pression au diaphragme:
Élément de mesure et boîtier BPHT24: L'émetteur du capteur de pression BPHT24 adopte le noyau d'huile isolé en silicone à plaque diaphragmatique de la série HT comme élément de mesure du signal.Tous les composants sont logés dans un boîtier en acier inoxydable, qui convertit le signal du capteur en courant ou tension de sortie standard requis par le client.
Caractéristiques du produitd'une largeur n'excédant pas 10 mm,:
1- Différentes options d'interface sous pression.
2Conçus pour des applications hygiéniques afin d'éviter une mise à l'échelle moyenne.
3- Haute précision avec une structure en acier inoxydable.
4Facile à nettoyer.
| Paramètres de performanced'une largeur n'excédant pas 1 mm, | |
| Plage de mesure | Pour les appareils à combustion électrique |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité et hystérésis | 0Les émissions de dioxyde de carbone sont les émissions de dioxyde de carbone les plus élevées enregistrées. |
| Stabilité à long terme | ± 0,1% F.S./Année (typique) ± 0,2% F.S./Année (max.) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classement de protection | Pour la protection contre la corrosion |
| Le poids | ~ 0,25 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC | |
| Protocole de communication RS485 | 3.6 ~ 30V / batterie | 4 fils |
| Conseils pour commander |
1Lors du choix d'un produit, veuillez vous assurer que le support testé est compatible avec la partie de contact du produit.
2Lors de la commande, veuillez noter que les produits à l'épreuve des explosions ne sont pas équipés d'un écran numérique.
3. Lors de la commande d'un émetteur équipé d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4. Pour assurer le fonctionnement fiable du produit,il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur le site et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable..
5Le câble n'est pas fourni avec le câble par défaut. Si vous avez besoin de câble, il y a trois matériaux à choisir.les matériaux de câbles en polyéthylène seront utilisés par défaut.Si des matériaux de câbles différents sont requis, veuillez les indiquer dans votre formulaire de commande.
6.En cas d'exigences particulières telles que fortes vibrations, impact instantané, forte interférence électromagnétique ou radiofréquence, veuillez nous en informer et l'indiquer dans votre commande.
| Guide des commandesd'une largeur n'excédant pas 10 mm, | ||||||||
| BPHT24 | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| Les États membres | Affichage du transmetteur de pression | IIC/III | Général industriel/ Transmetteur de pression à écran | |||||
| T | Transmetteur de pression résistant aux températures élevées | |||||||
| Plage de mesure | Pour les appareils à combustion électrique | |||||||
| (0-X) Kpa ou MPa | X: indique la plage de mesure réelle | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | Une M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | Le 7/16-20UNF | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | 2088 Enveloppes industrielles | |||||||
| B5 | 2088 Enveloppe industrielle avec affichage | |||||||
| B6 | Autres | |||||||
| Le code | Type de pression | |||||||
| G | Pression de mesure | |||||||
| Une | Une pression absolue | |||||||
| S | Pression de référence scellée | |||||||
FAQ:
Q1: Êtes-vous Vous êtes une société de fabrication?
A1: Nous sommes fabricants avec plus de 29 ans d'expérience.
Q2:Produit sur mesure
A2:Nous fournissons des services OEM et de conception personnalisée.
Q3:Garantie de qualité
R3: Nos produits bénéficient d'une garantie limitée de 12 à 18 mois à compter de la date d'expédition jusqu'à l'acheteur original. Hengtong remplacera ou réparera les produits défectueux gratuitement.Cette garantie ne s'applique pas aux unités modifiées.Il a été maltraité, négligé.
Q4: Expédition et emballage
A4:Les produits sont généralement expédiés par Express international, y compris UPS,FedEx,DHL et INT pour le fret prépayé,vous pouvez également utiliser votre compte d'expédition pour récupérer,emballage d'exportation standard,y compris la certification d'inspection.
Q5: Contactez-nous
A5:Nous avons une équipe de vente active et expérimentée pour vous servir sur la question technique et la question commerciale.
