BP93420-IC Capteur de transmission de pression à haute température avec capteur de dispositif de dissipation de chaleur
Product Details
| Modèle N°.: | BP93420-IC | Plage de pression: | - 100 KPA-0 à 10 KPA à 40 MPa |
|---|---|---|---|
| Produits: | 0.5-4.5VDC/4-20mA /0-5VDC et ainsi de suite | Le pouvoir: | Pour les conducteurs de véhicules à moteur à commande numérique: |
| Type de pression: | Pression de mesure, pression absolue, pression scellée | Type de structure: | Transmetteur de pression rempli d'huile |
| Mesure du milieu: | Liquides et gaz | Grade de précision: | 00,5% |
| détecteur: | Capteur en acier inoxydable | Personnalisation: | OEM et ODM |
| Mettre en évidence |
high temperature pressure transmitter sensor,pressure sensor with heat dissipation,BP93420-IC pressure transmitter sensor |
||
Product Description

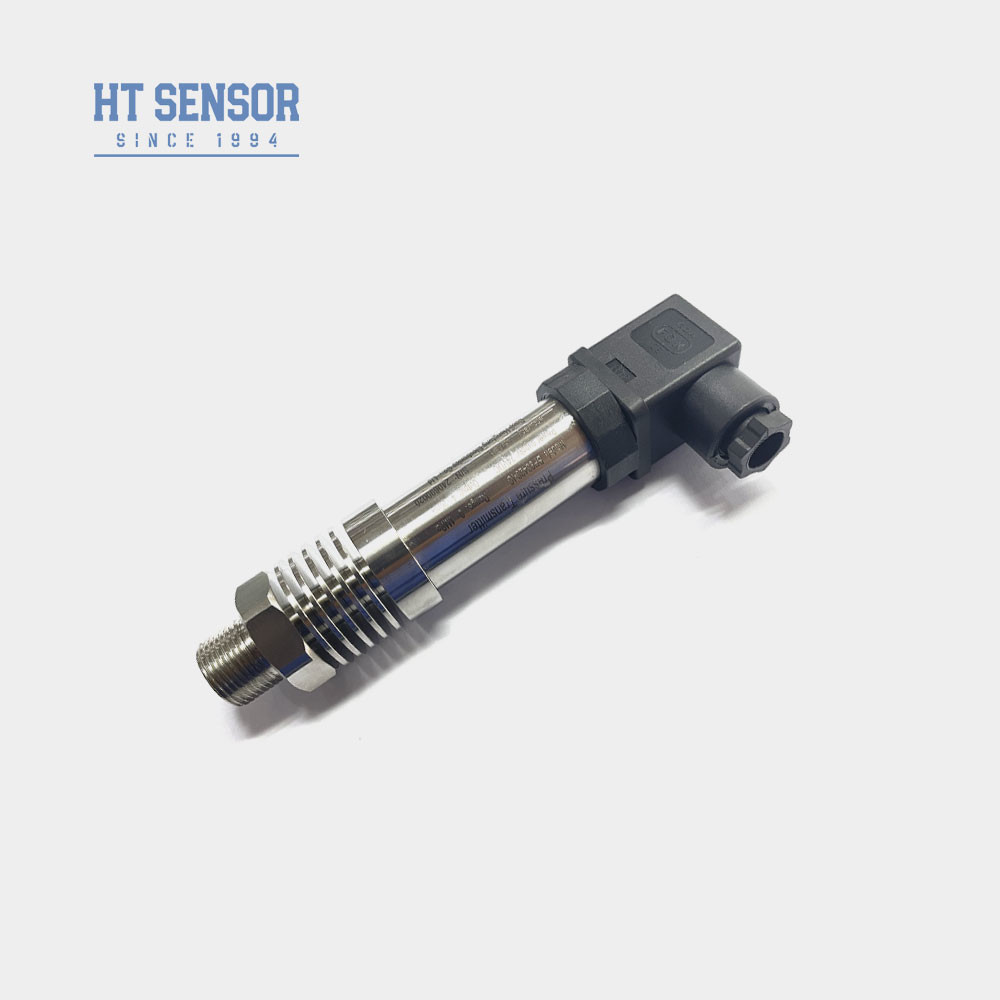

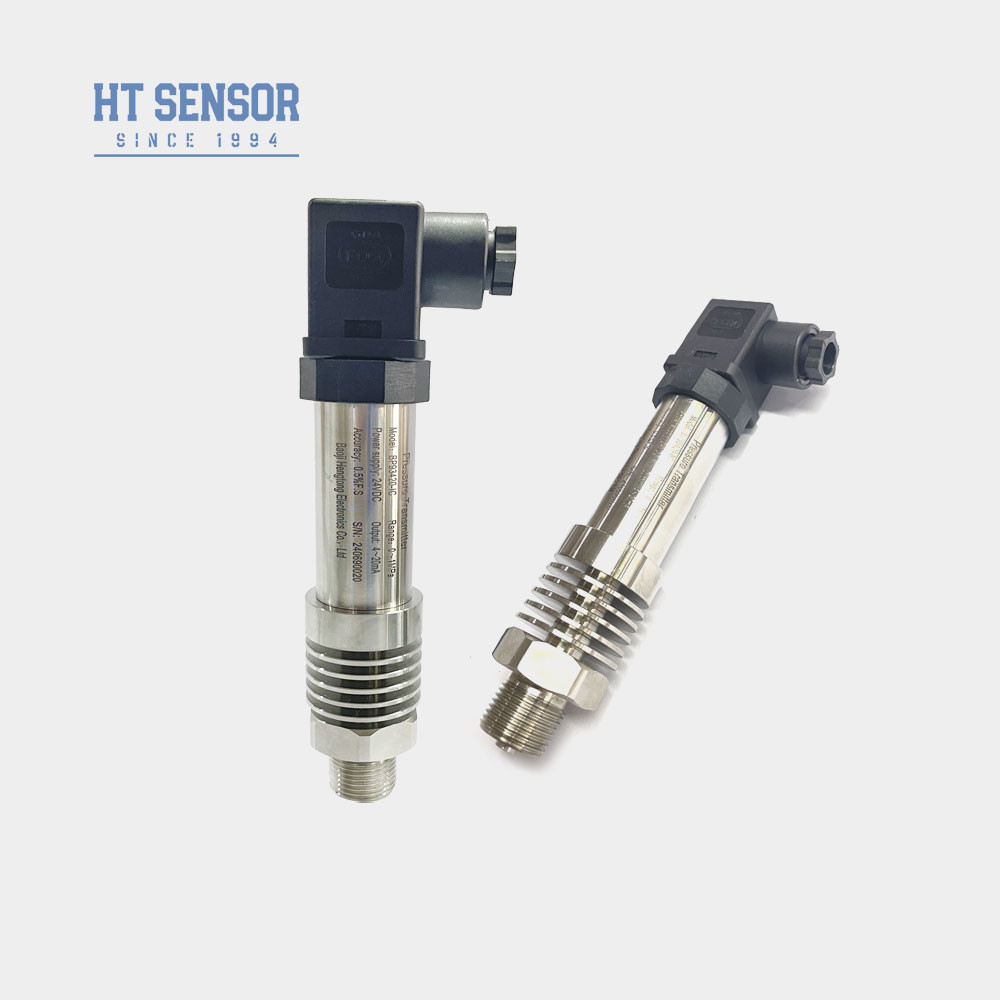

BP93420-IC Capteur d'émetteur de pression à haute température avec dispositif de dissipation de chaleur
BP93420IC Capteur d'émetteur de pression
L'installation du capteur d'émission de pression:
Le BP93420-IC est un capteur de transmission de pression à haute température qui utilise le noyau rempli d'huile d'isolation de pression en silicium avancé de la série HT19 comme élément de mesure de base.Un dispositif de dissipation de chaleur a été incorporé à l'avant pour refroidir de manière significative le milieu en contact avec le capteurCette conception particulière le rend bien adapté à des environnements exigeants à haute température, ce qui le rend idéal pour les applications impliquant des fluctuations de température ou le fonctionnement dans des conditions élevées..Il trouve une large application dans les processus et les systèmes industriels où des mesures de pression précises et fiables sont essentielles, même dans des environnements difficiles à haute température.
Caractéristiques du produitd'un capteur d'émetteur de pression:
- 1Large plage de mesure, structure en acier inoxydable, formes d'interface de pression variées.
- 2. structure en acier inoxydable de protection IP65.
- 3Nul et réglable à pleine échelle.
- 4Une structure en acier inoxydable de haute précision.
Applicationsd'un capteur d'émetteur de pression:
- 1Mesure de pression des gaz et liquides non corrosifs avec l'acier inoxydable 316L.
- 2Appliqué dans les industries maritime et aéronautique.
- 3. Utilisé dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie.
- 4Utilisé dans les systèmes de commande hydraulique et pneumatique.
| Paramètres de performance du capteur de transmission de pression | |
| Plage de mesure | - 100 kPa... 0 kPa ~ 10 kPa... 40 MPa |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | 00,1% FS |
| Hystérésis | 00,1% FS |
| Stabilité à long terme | ± 0,1% F.S./Année (Typical) ± 0,2% F.S./Année (Maximum) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 150°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | ~ 0,4 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC | |
| Protocole de communication RS485 | 3.6 ~ 30V / batterie | 4 fils |
| Guide des commandes | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| IB | Transmetteur de pression générale | Les États membres | Affichage du transmetteur de pression | |||||
| IE | Transmetteur de pression de l'aviation résistant aux chocs | IIC/III | Général industriel/ Transmetteur de pression à écran | |||||
| Si | Transmetteur de pression à l'épreuve de l'humidité | Les États membres | Transmetteur de pression général/affichage | |||||
| Dans | Transmetteur de pression dédié pour la climatisation | |||||||
| C.I. | Transmetteur à haute température | |||||||
| Le QI/TQI | Grand diaphragme/émetteur à haute température sous pression | |||||||
| Plage de mesure | - Je ne sais pas.1. . Je ne peux pas.01... 100 MPa | |||||||
| (0-X) Kpa ou MPa | X: indique la plage de mesure réelle | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | Une M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | Le 7/16-20UNF | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | 2088 Enveloppes industrielles | |||||||
| B5 | 2088 Enveloppe industrielle avec affichage | |||||||
| B6 | Autres | |||||||
| Le code | Type de pression | |||||||
| G | Pression de mesure | |||||||
| Une | Une pression absolue | |||||||
| S | Pression de référence scellée | |||||||
FAQ:
Q1: Êtes-vous une société de fabrication?
A1: Nous sommes fabricants avec plus de 29 ans d'expérience.
Q2:Produit sur mesure
A2:Nous fournissons des services OEM et de conception personnalisée.
Q3:Garantie de qualité
R3: Nos produits bénéficient d'une garantie limitée de 12 à 18 mois à compter de la date d'expédition jusqu'à l'acheteur original. Hengtong remplacera ou réparera les produits défectueux gratuitement.Cette garantie ne s'applique pas aux unités modifiées.Il a été maltraité, négligé.
Q4: Expédition et emballage
A4:Les produits sont généralement expédiés par Express international, y compris UPS,FedEx,DHL et INT pour le fret prépayé,vous pouvez également utiliser votre compte d'expédition pour récupérer,emballage d'exportation standard,y compris la certification d'inspection.
Q5: Contactez-nous
A5:Nous avons une équipe de vente active et expérimentée pour vous servir sur la question technique et la question commerciale.
