Capteur de pression industrielle à haute température 12-32VDC avec structure en acier inoxydable
Product Details
| Modèle N°.: | BP93420-IC | Plage de pression: | - 100 KPA-0 à 10 KPA à 60 MPa |
|---|---|---|---|
| Produits: | 4 à 20 mA | Le pouvoir: | 12 à 32 VDC |
| Type de pression: | Mesure de la pression, pression absolue, scellée | Type de structure: | Transmetteur de capteur de pression industriel |
| Mesure du milieu: | liquide, gaz | Grade de précision: | 00,5% |
| Le fil: | G1/4 OEM | Personnalisation: | OEM et ODM |
| Mettre en évidence |
Capteur de pression industriel en acier inoxydable,Sensor de pression industrielle de 12 à 32 VDC,Capteur de pression industrielle à haute température |
||
Product Description

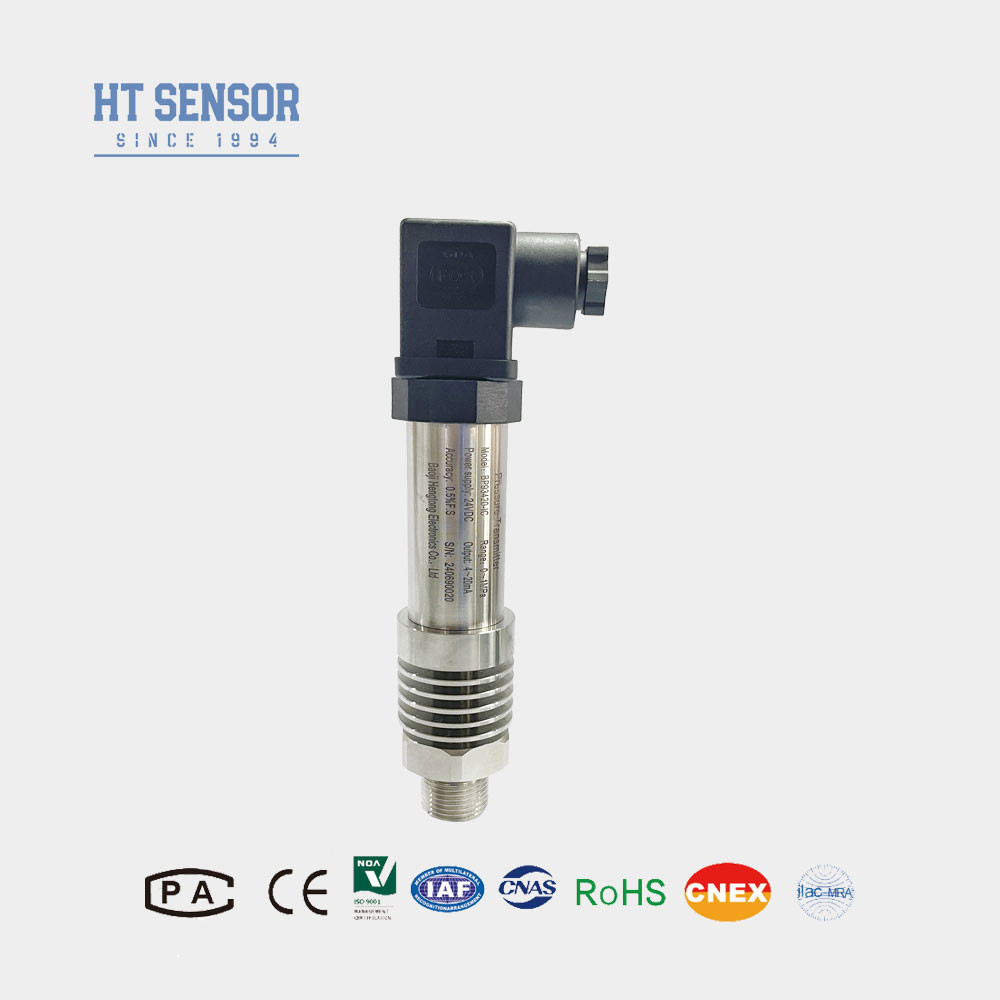

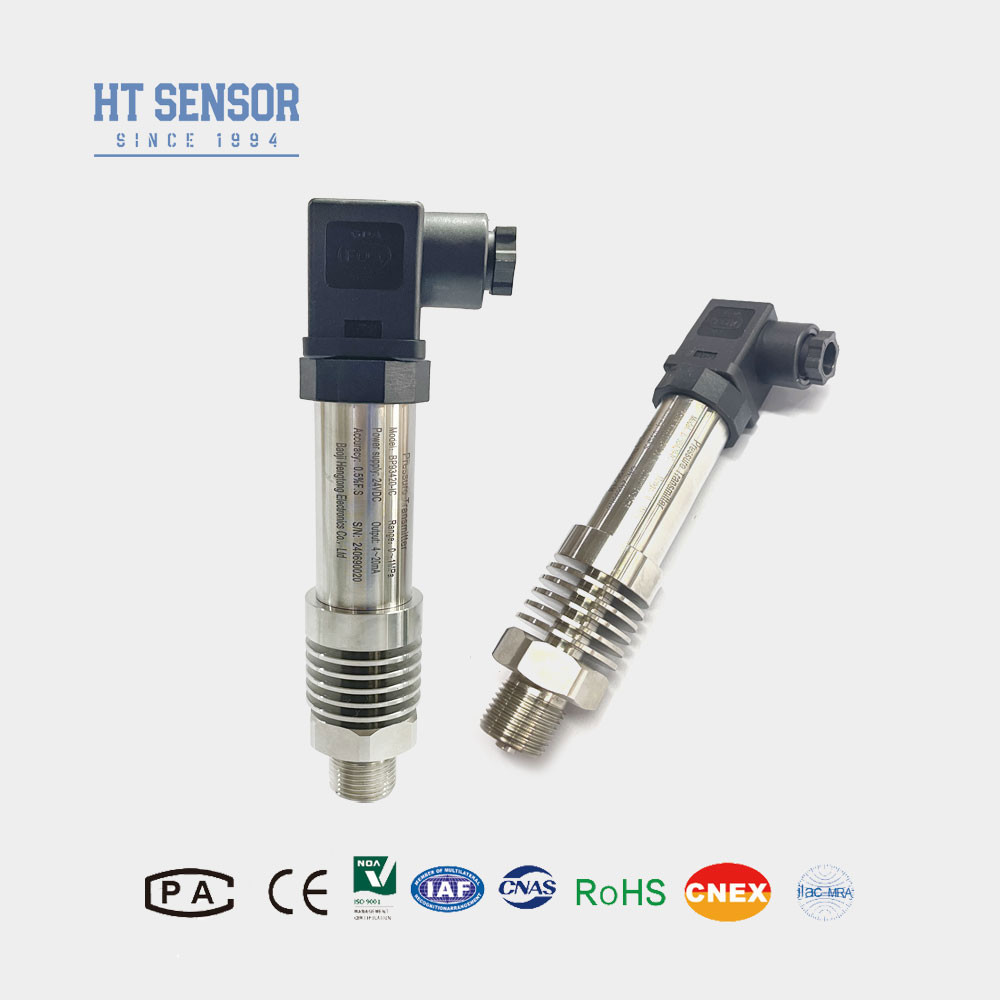

Capteur de pression industrielle à haute température avec structure en acier inoxydable
BP93420IC Capteur de pression industrielle
Introduction du capteur de pression industriel:
BP93420-IC est un émetteur de capteur de pression industriel à haute température, utilisant le noyau rempli d'huile d'isolation de pression en silicium de notre série HT19 comme élément de mesure principal.Le capteur capte efficacement la pression du milieu mesuré grâce à une structure de dissipation de chaleur dédiée intégrée dans l'émetteurCette conception spécialisée le rend bien adapté pour des environnements exigeants à haute température.ce qui le rend idéal pour les applications impliquant des fluctuations de température ou un fonctionnement dans des conditions élevéesIl est largement utilisé dans les processus et systèmes industriels où des mesures de pression précises et fiables sont nécessaires même dans des environnements difficiles à haute température.
Caractéristiques du produitd'un détecteur de pression industriel:
- 1Large plage de mesure, structure en acier inoxydable, formes d'interface de pression variées.
- 2. structure en acier inoxydable de protection IP65.
- 3.Une structure en acier inoxydable de haute précision.
- 4Mesure humaine des liquides dans un environnement à haute température.
Applicationsd'un détecteur de pression industriel:
- 1Mesure de pression des gaz et liquides non corrosifs à l'aide d'acier inoxydable 316L.
- 2Appliqué dans les industries maritime et aéronautique.
- 3Employé dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie.
- 4Utilisé dans les systèmes de commande hydraulique et pneumatique.
| Paramètres de performance du capteur de transmission de pression industriel | |
| Plage de mesure | - 100 kPa... 0 kPa ~ 10 kPa... 60 MPa |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | Le système de contrôle doit être équipé d'un système de contrôle de l'écoulement de l'air. |
| Répétabilité | 00,1% FS |
| Hystérésis | 00,1% FS |
| Stabilité à long terme | ± 0,1% F.S/Année (Typical) ± 0,2% F.S/Année (Maximum) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 150°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | D'une teneur en aluminium inférieure ou égale à 30% |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex II C T6 Ga |
| Classement de protection | Pour la protection contre la corrosion |
| Le poids | ~ 0,4 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC | |
| Résistance à la compression | 3.6 à 30 V | 4 fils |
| Conseils pour commander |
1Lors du choix d'un produit, veuillez vous assurer que le support testé est compatible avec la partie de contact du produit.
2Lors de la commande, veuillez noter que les produits à l'épreuve des explosions ne sont pas équipés d'un écran numérique.
3. Lors de la commande d'un émetteur équipé d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4. Pour assurer le fonctionnement fiable du produit,il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur le site et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable..
5Les anneaux O en caoutchouc fluoré ont une plage de température de fonctionnement nominale de - 20 °C à 250 °C. Lorsque les températures de fonctionnement descendent en dessous de - 20 °C, des anneaux d'étanchéité de type EPDM O doivent être sélectionnés.
6Le câble n'est pas fourni avec le câble par défaut. Si vous avez besoin de câble, il y a trois matériaux au choix.les matériaux de câbles en polyéthylène seront utilisés par défaut.Si des matériaux de câbles différents sont requis, veuillez les indiquer dans votre formulaire de commande.
7.En cas d'exigences particulières telles que fortes vibrations, impact instantané, forte interférence électromagnétique ou radiofréquence, veuillez nous en informer et l'indiquer dans votre commande.
| Guide des commandes | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| IB | Transmetteur de pression générale | Les États membres | Affichage du transmetteur de pression | |||||
| IE | Transmetteur de pression de l'aviation résistant aux chocs | IIC/III | Général industriel/ Transmetteur de pression à écran | |||||
| Si | Transmetteur de pression à l'épreuve de l'humidité | Les États membres | Transmetteur de pression général/affichage | |||||
| Dans | Transmetteur de pression dédié pour la climatisation | |||||||
| C.I. | Transmetteur à haute température | |||||||
| Le QI/TQI | Grand diaphragme/émetteur à haute température sous pression | |||||||
| Plage de mesure | - Je ne sais pas.1. . Je ne peux pas.01... 100 MPa | |||||||
| (0-X) Kpa ou MPa | X: indique la plage de mesure réelle | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | Une M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | Le 7/16-20UNF | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | 2088 Enveloppes industrielles | |||||||
| B5 | 2088 Enveloppe industrielle avec affichage | |||||||
| B6 | Autres | |||||||
| Le code | Type de pression | |||||||
| G | Pression de mesure | |||||||
| Une | Une pression absolue | |||||||
| S | Pression de référence scellée | |||||||
