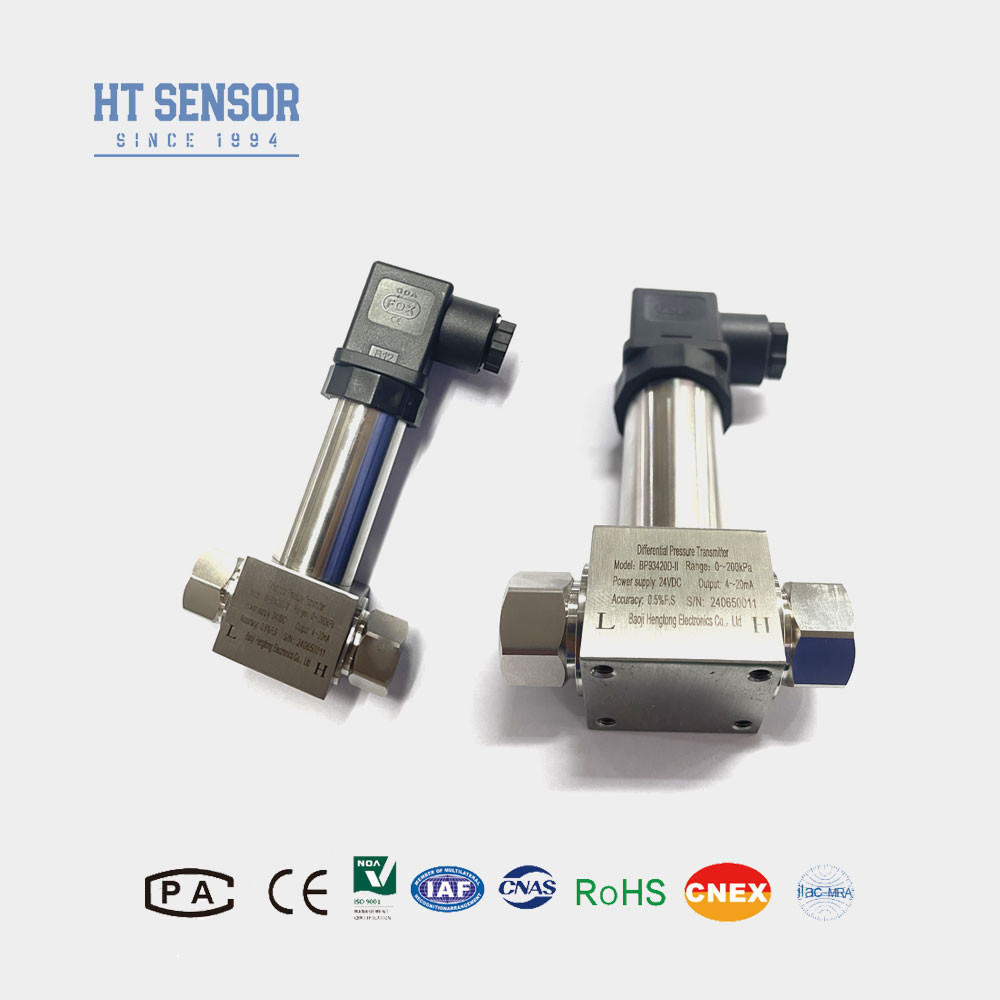

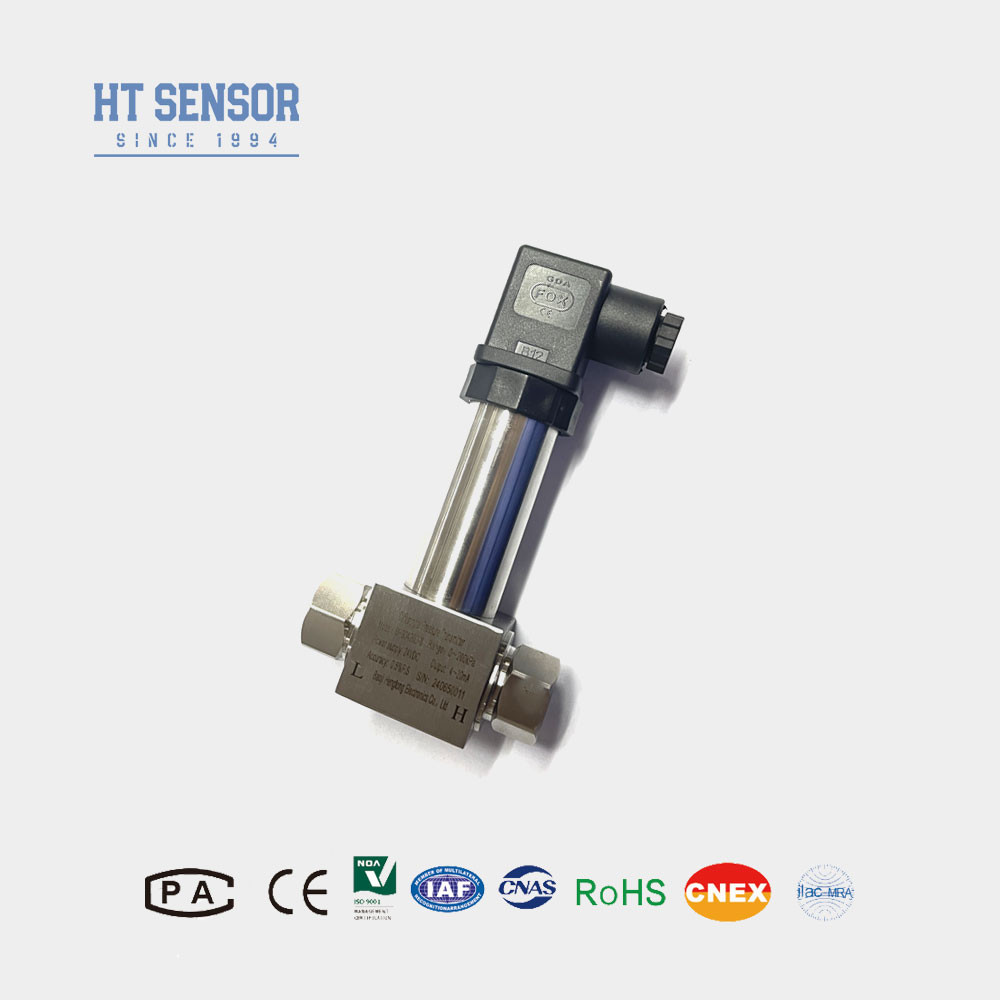

Transmetteur de pression différentielle BP93420DII avec conception compacte et installation facile Capteur de pression
Product Details
| Modle: | BP93420D-II | Range: | 0-10kpa~2Mpa |
|---|---|---|---|
| Power: | 24VDC(12-32VDC) | Output: | 4-20mA RS485 and so on |
| Material: | Stainless steel | Thread: | Male or female can be OEM |
| Pressure Type: | Differential Pressure transmitter | Protection Class: | IP65 |
| Test medium: | Air oil and water | Connector: | Big DIN |
| Mettre en évidence |
Transmetteur de pression différentielle facile à installer,Transmetteur de pression différentielle BP93420DII,Transmetteur de pression différentielle compact |
||
Product Description
Transmetteur de pression différentielle avec capteur piézorésistif en silicium diffus Dwyer
BP93420DII Différentiel Pression Transmetteur
Introduction du transmetteur de pression différentielle :
Le transmetteur de pression différentielle BP93420DII utilise un capteur piézorésistif en silicium diffus. La pression différentielle de gaz et de liquide est mesurée et sortie, ce qui peut être affiché. Il est applicable à la mesure de la pression différentielle de divers gaz et liquides dans les pipelines dans des industries telles que le pétrole, la chimie, l'énergie électrique, l'hydrologie, etc.
Caractéristiques du produit du transmetteur de pression différentielle :
- Le transmetteur adopte une conception de structure en acier inoxydable, une structure compacte et une installation facile.
- Après une compensation de température et un criblage de vieillissement stricts, pour assurer des performances stables et fiables.
- L'interface électrique peut être externe ou à connexion directe.
Applications du transmetteur de pression différentielle ::
- 1. Convient à la mesure de la pression différentielle de divers gaz ou liquides dans les pipelines dans les industries du pétrole, de la chimie, de l'énergie électrique, de l'hydrologie et autres.
- 2. Utilisé dans le contrôle des processus industriels sur le terrain.
- 3. Mesure de la pression différentielle des tuyaux et des fours.ers
| Paramètres de performance du transmetteur de pression différentielle : | |
|---|---|
| Plage de mesure | 0-10KPa……~2MPa |
| Type de pression | Pression différentielle |
| Surcharge unilatérale | ≤3 fois la plage nominale |
| Pression statique | La valeur minimale entre 5 fois la plage nominale ou 7 MPa |
| Précision @ 25℃ | ±0,25 % (Typique) ±0,5 % (Maximum) |
| Répétabilité | ±0,03 % (Typ.) ±0,05 %FS (Max.) |
| Hystérésis | ±0,03 % (Typ.) ±0,05 %FS (Max.) |
| Stabilité à long terme | ±0,5 % F.S/An (≤200KPa) ±0,2 % F.S/An (＞200KPa) |
| Dérive de température zéro | ±0,01 %FS/℃(＞100KPa), ±0,02 %FS/℃ (≤100Kpa) |
| Dérive de température d'étendue | ±0,01 %FS/℃(＞100KPa), ±0,02 %FS/℃ (≤100Kpa) |
| Température de compensation | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Température de fonctionnement | -30℃~80℃ |
| Température de stockage | -40℃~100℃ |
| Vibration | 10g,55Hz ～ 2kHz |
| Matériau du boîtier | 304,316L |
| Matériau du diaphragme | 316L |
| Résistance d'isolement | 100MΩ 100VDC |
| Indice antidéflagrant | Sécurité intrinsèque et antidéflagrant |
| Indice de protection | IP65 |
| Poids | ~0,45 kg |
| Signal de sortie | Tension d'alimentation | Type de sortie |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 fils |
| 0～10/20mA |
3 fils |
|
| 0/1～5V | ||
| 0,5～4,5V | 5VDC |
| Conseils de commande du transmetteur de pression différentielle : |
1. Lors de la sélection du produit, veuillez vous assurer que le milieu d'essai est compatible avec les pièces de contact du produit (acier inoxydable 304 ou 316L).
2. Afin d'assurer un fonctionnement fiable, il est recommandé d'installer trois tubes de vannes entre le point de mesure et le transmetteur pour s'assurer que la pression des chambres de pression positive et négative du transmetteur est lente et uniforme. Si la surcharge d'une seule extrémité est grave, le capteur sera endommagé.
3. Lors de l'installation, les interfaces de pression aux deux extrémités doivent être placées horizontalement pour minimiser l'impact de la position d'installation sur le produit.
4. En cas d'exigences particulières telles que de fortes vibrations, un choc instantané, de fortes interférences électromagnétiques ou des interférences radiofréquences, veuillez nous en informer et l'indiquer dans la commande.
5. Lors de la commande d'un transmetteur avec une tête d'affichage LCD ou LED, l'alimentation du transmetteur ne doit pas être inférieure à 20VDC.
| Guide de commande du transmetteur de pression différentielle : | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Code | Construction générale | |||||||
| DII | Transmetteur de pression différentielle | |||||||
| Plage de mesure | 0-10KPa……~2MPa | |||||||
| Code | Alimentation | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Autre | |||||||
| Code | Signal de sortie | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0,5～4,5VDC | |||||
| S4 | 0～10mADC | |||||||
| Code | Raccord de pression | |||||||
| J1 | M20×1.5 Mâle | |||||||
| J2 | G1/2 Mâle | |||||||
| J3 | G1/4 Mâle | |||||||
| J4 | 1/2 NPT Mâle | |||||||
| J5 | Autre | |||||||
| Code | Raccordement électrique | |||||||
| B1 | Hirschmann | |||||||
| B2 | Prise PG7 | |||||||
| B3 | Sortie de câble scellée | |||||||
| B4 | Autre | |||||||
| Code | Type de pression | |||||||
| D | Pression différentielle | |||||||
