BP93420-IIIF Émetteur de capteur de pression industrielle avec capteur de diaphragme isolant 316L
Product Details
| Modèle N°.: | BP93420-IIIF: Les produits de base sont les suivants: | Énergie: | 18-32VDC |
|---|---|---|---|
| le produit: | 4-20mA ou RS485 et ainsi de suite | Type de pression: | Pression de mesure, absolue, scellée. |
| Portée: | Pour les appareils à haute tension: | Type de structure: | Émetteur de diaphragme |
| Mesure du milieu: | à haute température Liquide ou air | Grade de précision: | 00,5% F.S. 0,3% F.S. |
| À plat: | DN25 DN50 | Personnalisation: | OEM et ODM |
| Mettre en évidence |
Le détecteur de pression industrielle BP93420-IIIF,316L capteur de pression industriel à diaphragme isolant,Transmetteur de capteur de pression industriel |
||
Product Description

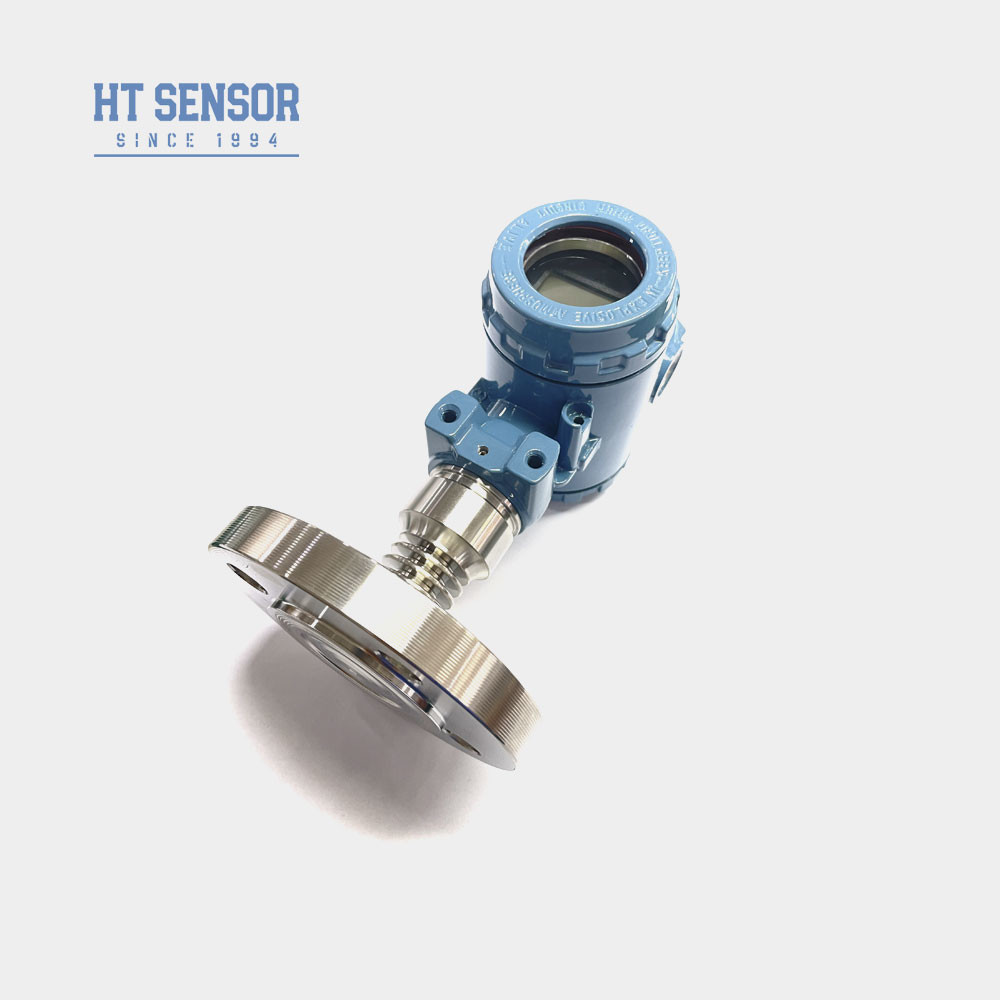

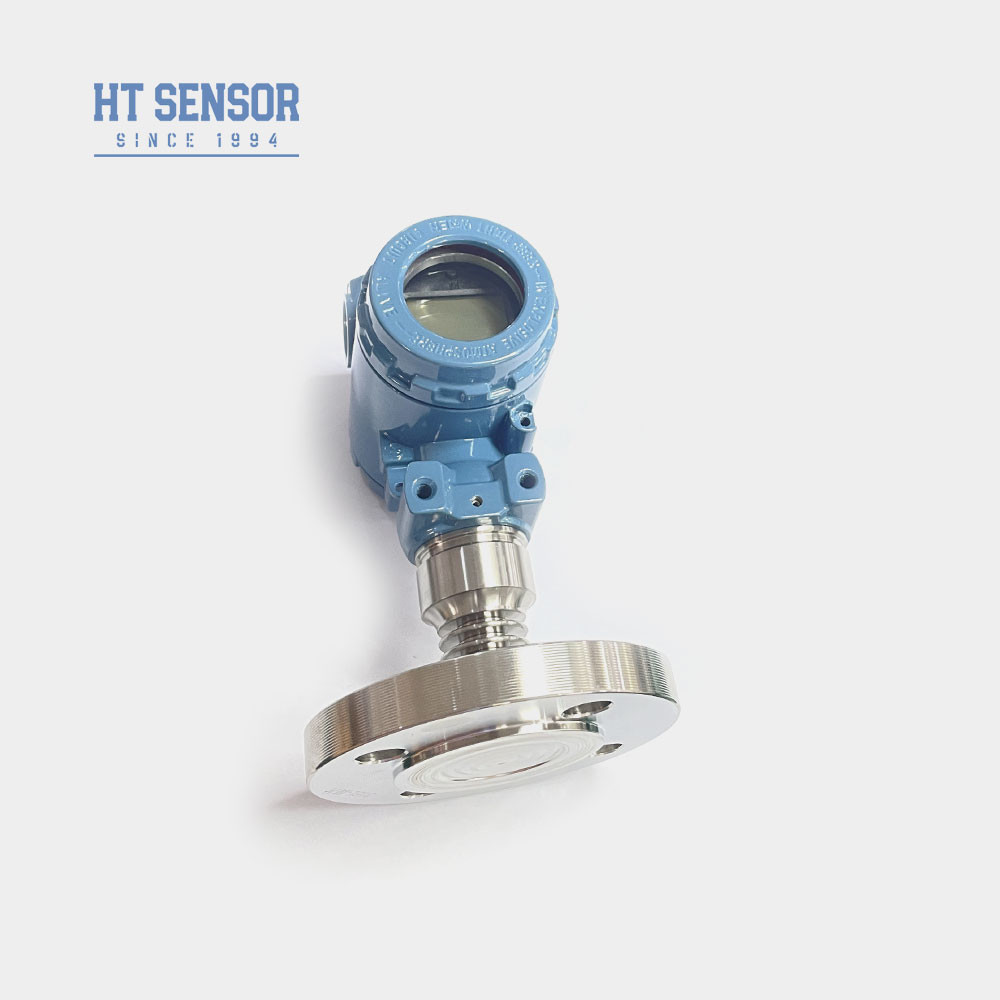

BP93420-IIIF Émetteur de capteur de pression industriel avec diaphragme isolant 316L
BP93420-IIIF: le produit est soumis à un contrôle de qualité.Transmetteur de pression
La mise en place deCapteur de pression industriel:
L'émetteur de pression à haute température BP93420-IIIF utilise comme élément de mesure du signal le noyau rempli d'huile de film résistif de silicium de la série HT.Sa connexion de processus comprend le soudage direct d'un diaphragme d'isolation 316L et de la bride correspondanteLe dissipateur de chaleur personnalisé est conçu pour s'adapter aux environnements à haute température.le circuit de traitement du signal convertit le signal du capteur en un signal de sortie standard (4-20mA).
| Paramètres de performance deCapteur de pression industriel | |
| Plage de mesure | - 100 kPa... 0 kPa 35 kPa... 20 MPa |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25°C | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité et hystérésis | 0Les émissions de dioxyde de carbone sont les émissions de dioxyde de carbone les plus élevées enregistrées. |
| Stabilité à long terme | ± 0,1% F.S./Année (typique) ± 0,2% F.S./Année (max.) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | 0-70°C ((≤10mpa, personnalisable) |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10g,55Hz 2kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | ~ 4 kg |
Caractéristiques du produitTransmetteur de capteurs de pression industriels:
- 1. large plage de mesure personnalisée, une variété d'options d'interface de pression
2. Une variété d'options de signal de sortie
3. Bouton réglable zéro et pleine échelle
4. haute précision, connexion de procédé aseptique multiple
Applications deTransmetteur de capteurs de pression industriels:
- Convient pour la mesure des gaz et liquides non corrosifs 316L.
- Utilisé pour le traitement aseptique dans les industries médicale, biopharmaceutique, d'hygiène alimentaire et autres.
- Il est utilisé dans les industries du papier et de la chimie, ainsi que dans les eaux usées et les boissons.
| Signal de sortie ofTransmetteur de capteurs de pression industriels | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V |
| Guide de commandeCapteur de pression industriel | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| IB | Transmetteur de pression générale | Les États membres | Affichage du transmetteur de pression | |||||
| IE | Transmetteur de pression de l'aviation résistant aux chocs | IIC/III | Général industriel/ Transmetteur de pression à écran | |||||
| Si | Transmetteur de pression à l'épreuve de l'humidité | Les États membres | Transmetteur de pression général/affichage | |||||
| Dans | Transmetteur de pression dédié pour la climatisation | |||||||
| C.I. | Transmetteur à haute température | |||||||
| Le QI/TQI | Grand diaphragme/émetteur à haute température sous pression | |||||||
| Plage de mesure | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa ou MPa | X: indique la plage de mesure réelle | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | Une M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | Le 7/16-20UNF | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | 2088 Enveloppes industrielles | |||||||
| B5 | 2088 Enveloppe industrielle avec affichage | |||||||
| B6 | Autres | |||||||
| Le code | Type de pression | |||||||
| G | Pression de mesure | |||||||
| Une | Une pression absolue | |||||||
| S | Pression de référence scellée | |||||||
Questions fréquentes:
1Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
R: Nos capteurs de pression sont caractérisés par une grande précision, une durabilité et des performances excellentes, avec la possibilité de personnalisation.
2Q: Puis-je personnaliser des spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques grâce à nos services OEM et ODM.
3Q: Quelle est votre capacité de production?
R: Nos installations de fabrication ont la capacité de produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, ce qui garantit que nous pouvons répondre aux commandes à grande échelle.Il est conseillé de contacter notre équipe de vente à l'avance pour une production en douceur et un calendrier de livraison..
4Q: Quel est le délai de livraison typique?
R: Les modèles standard ont généralement une période de livraison de 5 à 8 jours ouvrables, tandis que les produits personnalisés peuvent varier.
5Q: Quel est le prix des produits?
R: Nous offrons des prix compétitifs avec des réductions disponibles pour les commandes en vrac ou les partenariats à long terme.
6. Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Nos produits sont livrés avec une garantie de 24 mois à compter de la date d'expédition, et notre service après-vente assure des réponses rapides dans les 24 heures ainsi qu'un support d'instruction à distance en ligne
