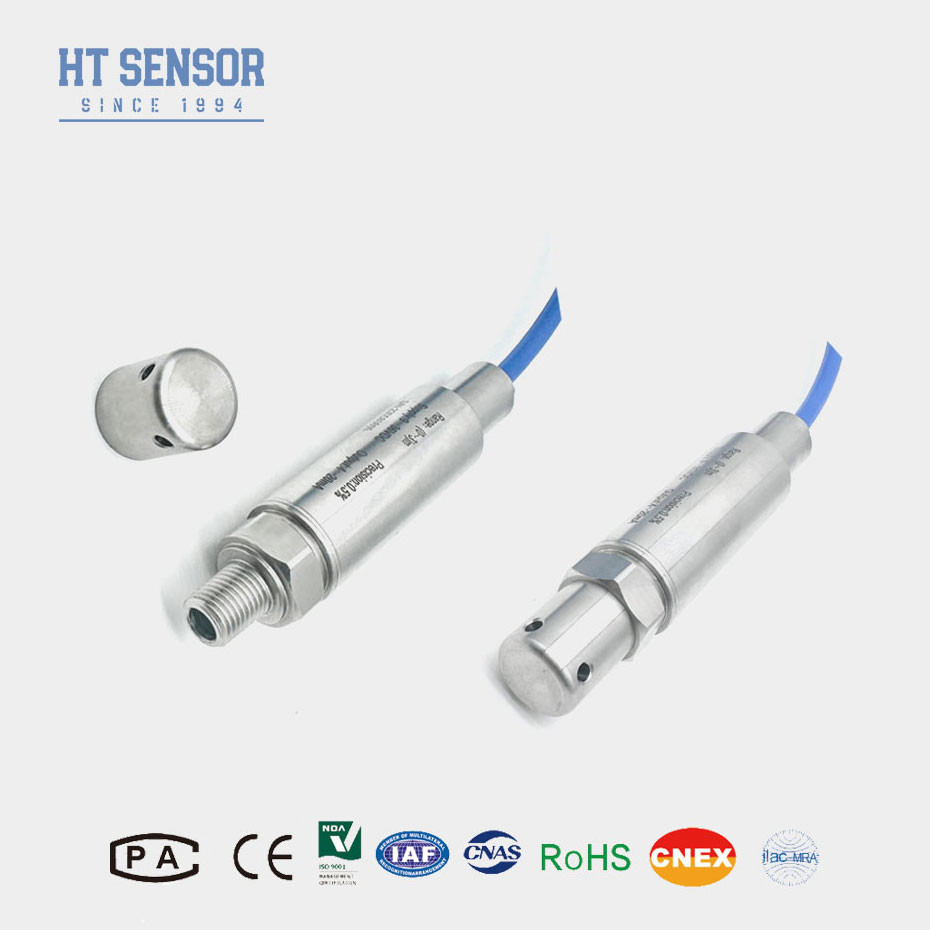

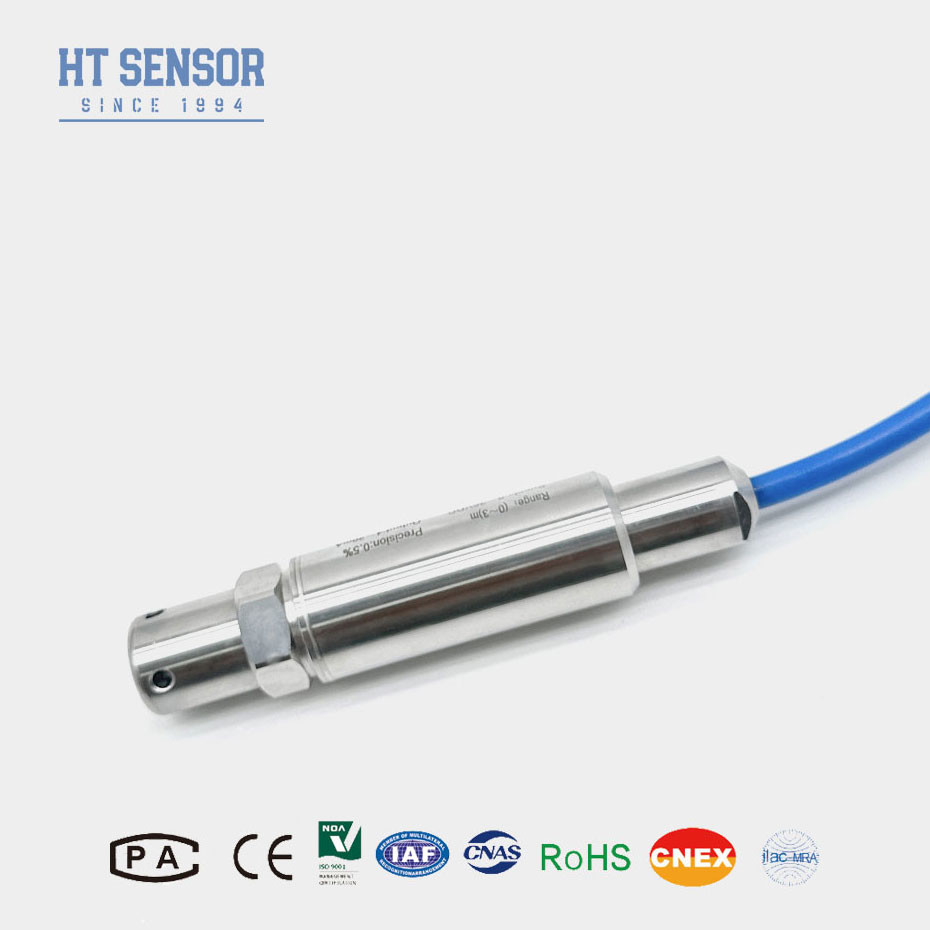

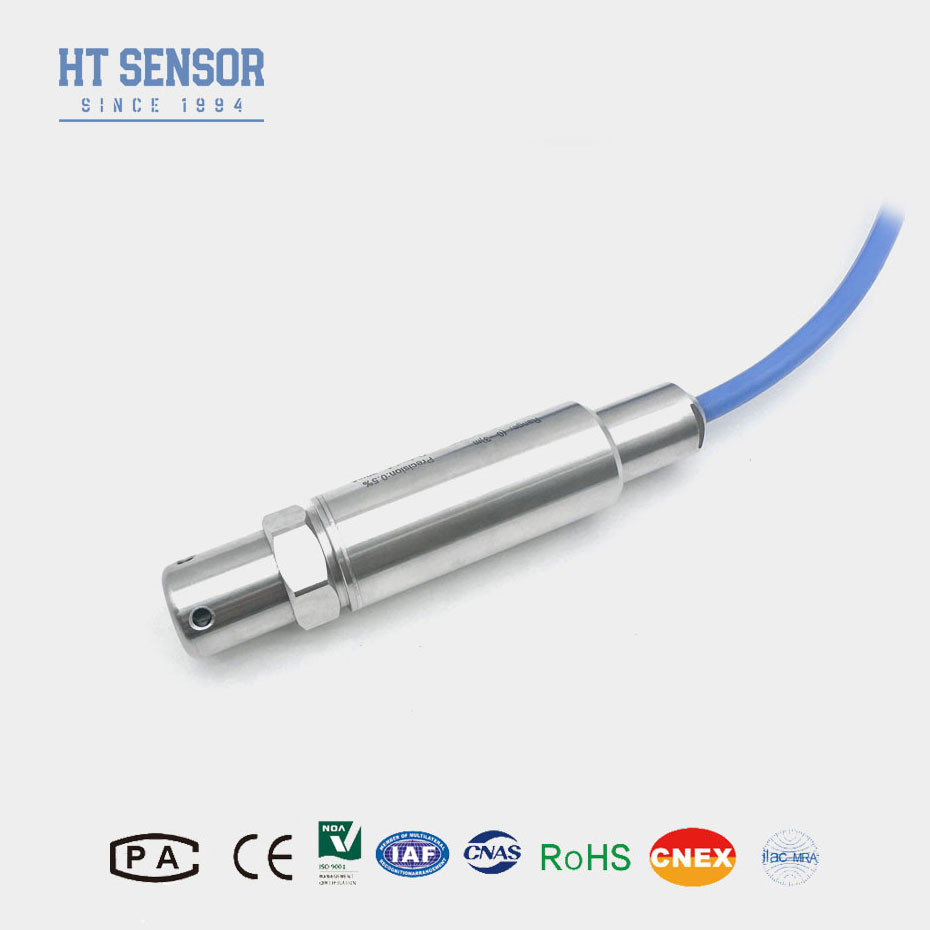

La mise en place deTransmetteur de niveau hydrostatique:
BH93420-Je suis...L'émetteur de niveau hydrostatique est conçu pour une mesure précise et fiable du niveau dans une variété d'applications liquides. submersible level sensors offer the best price performance ratio in the industry by utilizing the latest in MEMs piezo-resistive technology using corrosion resistance 316L stainless steel (Hastelloy C276 optional). ce capteur de pression submersible est une excellente solution pour la surveillance du niveau pour des applications intérieures et extérieures.
Transmetteur de niveau hydrostatiqueest une solution polyvalente et fiable pour la mesure précise du niveau dans diverses applications.
Caractéristiques du produit
1.Compensation de la température par chiffres: Mesures précises sur une large plage de températures.
2. Plage de mesure: disponible dans une plage allant de 0 à 1 m à 0 à 200 m H2O.
3Signal de sortie: 4-20mA, 0-5VDC ou sorties numériques (RS485, Modbus).
4. Précision: ± 0,1% FS pour une mesure précise du niveau.
5Matériau: boîtier en acier inoxydable pour une résistance à la corrosion.
Applications:
* réservoirs de niveau liquide
* réservoirs d'essence et de diesel
* Les canaux d'eau usée
* Mesure du niveau des eaux souterraines par le service
Paramètres de performance:
| Plage de mesure |
0 à 10 m... 400 mH2O |
| Surcharge |
≤ 2 X de portée nominale |
| Précision @ 25oC |
Le système de régulation de la température doit être équipé d'un système de régulation de la température. |
| Répétabilité |
Le système de détection doit être équipé d'un dispositif de détection de la pollution atmosphérique. |
| Hystérésis |
Le système de détection doit être équipé d'un dispositif de détection de la pollution atmosphérique. |
| Stabilité à long terme |
± 0,2% F.S/an (max.) |
| Dérive de température au point zéro |
Le système de contrôle de la température doit être équipé d'un système de contrôle de la température de l'air. |
| Dérive de température à pleine échelle |
Le système de contrôle de la température doit être équipé d'un système de contrôle de la température de l'air. Le système de contrôle de la température doit être équipé d'un système de contrôle de la température de l'air. |
| Température de compensation |
0 à 50oC (0-1m. 0 à 2m) ); 0 à 70 °C |
| Température de fonctionnement |
-20 à 80 °C |
| Température de stockage |
-30 à 100 °C |
| Vibration |
10 g,55 Hz ~ 2 kHz |
| Matériel de logement |
1Cr18Ni9Ti |
| Matériau du diaphragme |
316L en acier inoxydable |
| Résistance à l'isolation |
Pour les appareils de commande électrique, la valeur de l'électricité utilisée doit être égale ou supérieure à: |
| Classification à l'épreuve des explosions |
ExiaIICT6 |
| Classement de protection |
Pour les appareils électroniques |
| Sceau à anneau O |
Ruban fluoré |
| Le poids |
~ 0,3 kg (sans le câble) |
| Matériau du câble |
Polyéthylène, polyuréthane |
| Signal de sortie |
Voltage d'alimentation |
Type de sortie |
| 4 à 20 mA |
12 à 30 VDC |
Fil 2/3/4 |
| 0 à 10/20 mA |
3 fil de fer |
| 0/1 à 5 V |
| 0/1 à 10 V |
| 0.5 à 4,5 V |
5 VDC |
| Protocole de communication RS485 |
3.6 ~ 30V / batterie |
4 fil de fer |
Conseils pour commander:
Lors de l'achat d'émetteurs de pression au silicium diffusé, il est essentiel d'évaluer plusieurs facteurs pour s'assurer que le produit sélectionné répond à vos besoins spécifiques.Vous trouverez ci-dessous un guide complet pour vous aider dans le processus de commande
1Veuillez vous assurer que le milieu mesuré est compatible avec les composants du produit en contact avec lui lors de la sélection.
2La densité du milieu mesuré doit être spécifiée.
3Pour les interférences électromagnétiques ou radiofréquences fortes, veuillez fournir des détails à notre société et les indiquer dans la commande.
4Pour assurer le fonctionnement fiable du produit, il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
5Compatibilité des matériaux
Matériau du boîtier et du câble: s'assurer que les matériaux utilisés dans l'émetteur (p. ex. acier inoxydable, PVC, PTFE) sont compatibles avec le liquide à mesurer,particulièrement lorsqu'il s'agit de substances corrosives ou agressives.
| Les ordres Guide de conduite |
| BH93420 |
Le code |
Construction du schéma |
| |
Je suis... |
Transmetteur de pression |
| |
Plage de mesure |
0 à 10 m... 400 mH2O |
| |
Le code |
Énergie |
| D1 |
24 VDC |
| D2 |
5 VDC |
| D3 |
Autres |
| |
Le code |
Signal de sortie |
| S1 |
4 à 20 mADC |
S5 |
0 à 20 mADC |
| S2 |
1 à 5 VDC |
S6 |
0 à 10 VDC |
| S3 |
0 à 5VDC |
S7 |
0Pour les conducteurs de véhicules à moteur |
| S4 |
0 à 10 mADC |
S8 |
Résistance à la compression |
| |
Le code |
Type de pression |
| G |
Pression de mesure |
| Une |
Une pression absolue |
| S |
Pression de référence scellée |
| |
Le code |
Matériel |
| 01 |
304 acier inoxydable |
| 02 |
316L en acier inoxydable |
| |
Le code |
Matériau du câble |
| C1 |
Le PE |
| C2 |
PN |
FAQ:
1Qu'est-ce qu'un émetteur de niveau submersible au silicium diffusé?
Un émetteur de niveau submersible au silicium diffus est un dispositif utilisé pour mesurer le niveau du liquide en immergeant le capteur dans le liquide.Il utilise la technologie du silicium diffusé pour fournir des mesures précises et fiables basées sur la pression hydrostatique.
2Comment fonctionne un émetteur de niveau submersible au silicium diffusé?
L'émetteur mesure la pression hydrostatique exercée par la colonne liquide au-dessus du capteur.qui est ensuite traité pour déterminer la teneur en liquide.
3Quelles sont les principales caractéristiques de ce type d'émetteur?
Haute précision
Construction robuste
Compensation de la température
Stabilité à long terme
Facilité d'installation
4Quels sont les matériaux utilisés dans la construction de ces émetteurs?
Ils sont généralement fabriqués en acier inoxydable ou d'autres matériaux résistants à la corrosion pour résister à des environnements difficiles et à des liquides agressifs.
5Comment installer un émetteur de niveau en silicium diffusé?
L'installation est simple: le capteur est simplement immergé dans le liquide à mesurer. L'émetteur est connecté à un système de surveillance ou à un contrôleur via sa sortie électrique.
6Quels signaux de sortie sont disponibles?
Les signaux de sortie courants comprennent 4-20mA, 0-5VDC et sorties numériques telles que RS485 et Modbus.
