Aperçu > Produits> Capteur de pression industrielle> DN25 Transmetteur de pression de flange à haute température 4-20mA avec capteur de pression industrielle à écran

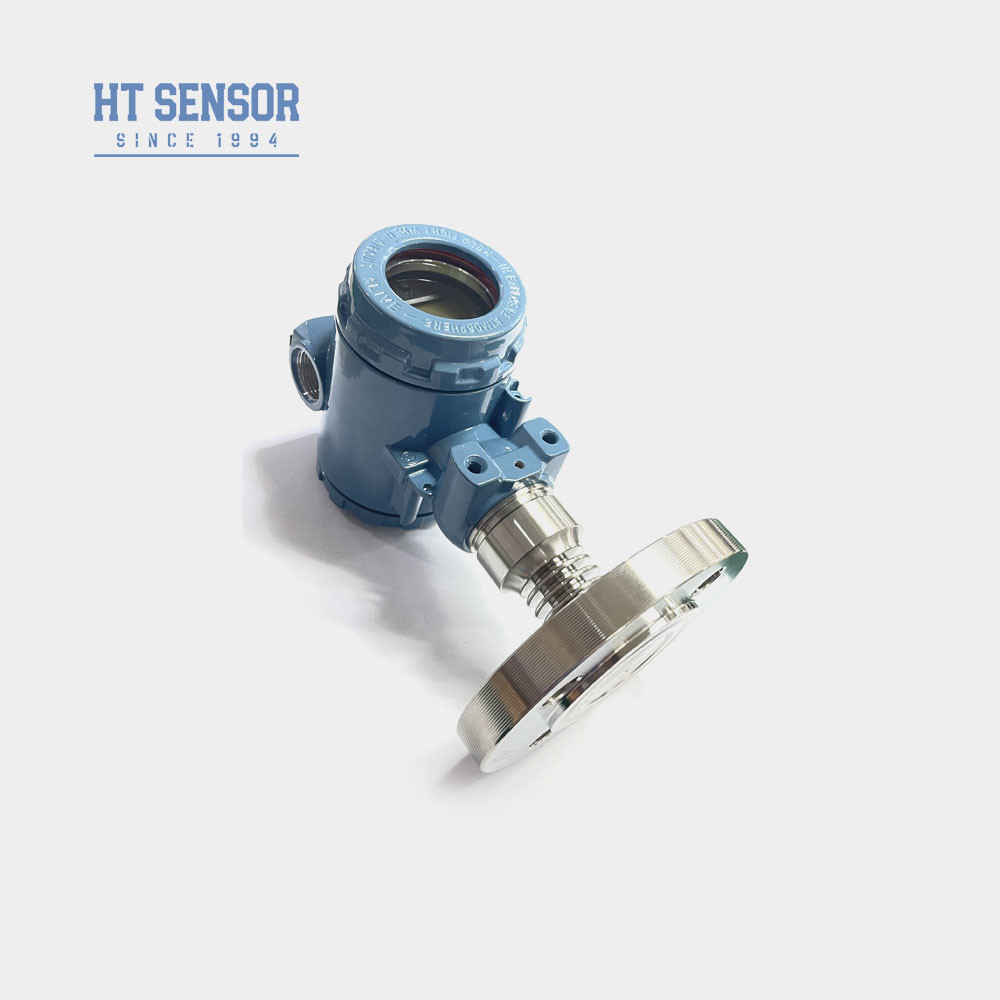

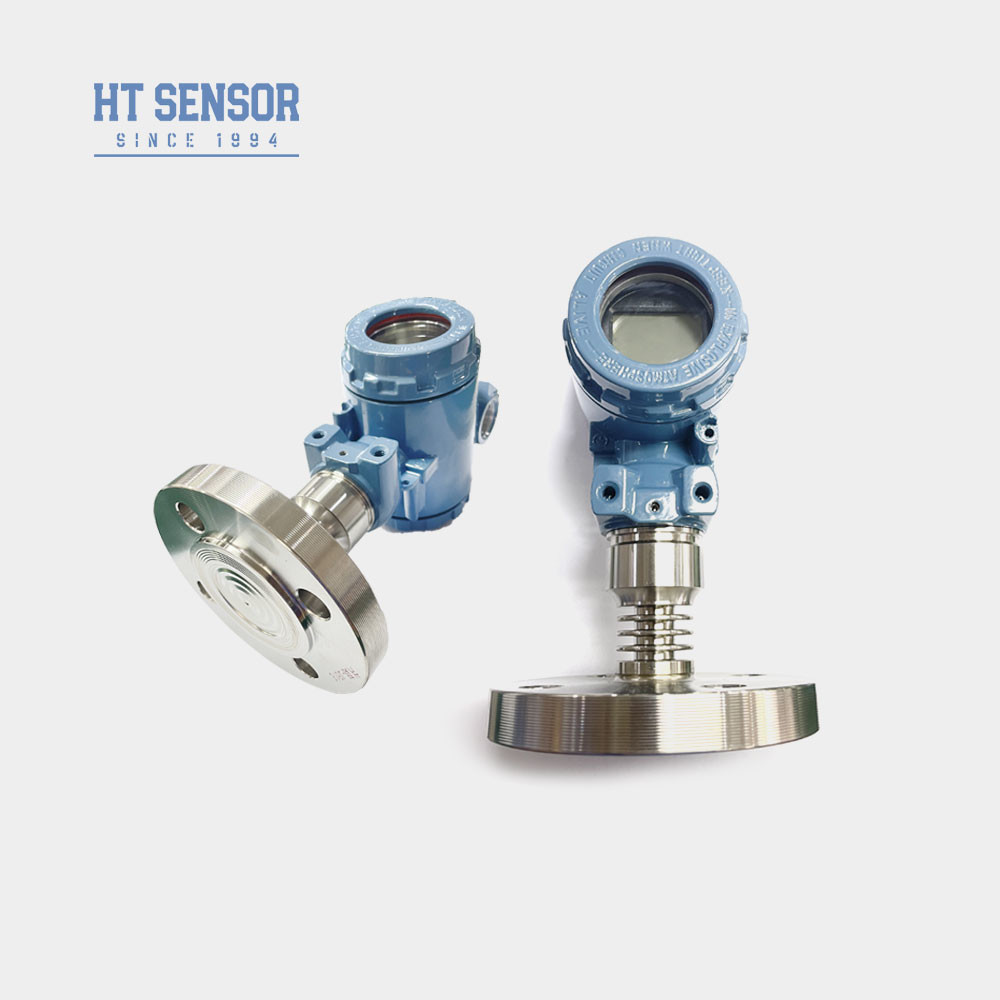

DN25 Transmetteur de pression de flange à haute température 4-20mA avec capteur de pression industrielle à écran

DN25 High Temperature Flange Pressure Transmitter 4-20mA With Display Industrial Pressure Sensor
DN25 High Temperature Flange Pressure Transmitter 4-20mA With Display Industrial Pressure Sensor DN25 High Temperature Flange Pressure Transmitter 4-20mA With Display Industrial Pressure Sensor
Informations de base
Lieu d'origine: Baoji, en Chine
Nom de marque: HT SENSOR
Certification: ISO9001
Numéro de modèle: BP93420-IIIF: Les produits de base sont les suivants:
Quantité de commande min: 1
Prix: negotiable
Détails d'emballage: Paquet d'exportation standard
Délai de livraison: 5-8 jours ouvrables
Conditions de paiement: L/C, T/T et Western Union
Capacité d'approvisionnement: 5000 pièces par mois
meilleur prix Contactez
Détail Infomation
Modèle N°.: BP93420-IIIF: Les produits de base sont les suivants: Énergie: 24 VDC
le produit: 4-20mA RS485 ou hart Type de pression: Pression de mesure, absolue, scellée.
Portée: Pour les appareils à haute tension: Type de structure: Émetteur de diaphragme
Mesure du milieu: à haute température Liquide ou air Grade de précision: 00,5%
À plat: DN25-DN50 et autres Personnalisation: - Oui, oui.
Mettre en évidence:

transmetteur de pression 4-20ma

,

Transmetteur de pression par bride DN25

,

Transmetteur de pression haute température

Description de produit

DN25 Transmetteur de pression à haute température 4-20mA avec affichage

BP93420-IIIF: le produit est soumis à un contrôle de qualité.Transmetteur de pression


La mise en place deCapteur de pression industriel:


L'émetteur de pression à haute température BP93420-III utilise le noyau rempli d'huile de film résistif de silicium de la série HT comme composant de détection du signal.Sa connexion par procédé implique le soudage direct d'un diaphragme d'isolation 316L et d'une bride assortieLe dissipateur de chaleur personnalisé est conçu pour s'adapter aux environnements à haute température.le circuit de traitement du signal convertit le signal du capteur en un signal de sortie standard (4-20mA)Des essais rigoureux et un dépistage du vieillissement des composants, des produits semi-finis et des produits finis ont été effectués pour assurer le fonctionnement stable et fiable de l'émetteur.



Paramètres de performance deCapteur de pression industriel
Plage de mesure - 100 kPa... 0 kPa 35 kPa... 20 MPa
Type de pression Pression de mesure, pression absolue, pression scellée
Surcharge ≤ 1,5 fois la plage nominale
Précision @ 25°C ±0,25% (typique) ±0,5% (maximum)
Répétabilité et hystérésis 0Les émissions de dioxyde de carbone sont les émissions de dioxyde de carbone les plus élevées enregistrées.
Stabilité à long terme ± 0,1% F.S./Année (typique) ± 0,2% F.S./Année (max.)
Dérive de température au point zéro Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure.
Dérive de température à pleine échelle Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure.
Réponse de fréquence 2.4 Khz
Température de compensation 0-70°C ((≤10mpa, personnalisable)
Température de fonctionnement -20°C à 80°C
Température de stockage -40°C à 120°C
Vibration 10g,55Hz 2kHz
Matériel de logement 304,316L
Matériau du diaphragme autres
Résistance à l'isolation 100 MΩ 100 VDC
Classification à l'épreuve des explosions Ex II C T6 Ga
Classement de protection Pour la protection contre la corrosion
Sceau à anneau O Ruban fluoré
Le poids ~ 4 kg





Caractéristiques du produitTransmetteur de capteurs de pression industriels:

  • 1Large plage de mesure, différentes options d'interface de pression.
  • 2Différentes options de signaux de sortie.
  • 3Il est réglable à zéro et à pleine échelle.
  • 4Haute précision, plusieurs connexions de processus stériles.


Applications deTransmetteur de capteurs de pression industriels:

  • Convient pour la mesure des gaz et liquides non corrosifs 316L.
  • Utilisé pour le traitement aseptique dans les industries médicale, biopharmaceutique, d'hygiène alimentaire et autres.
  • Il est utilisé dans les industries du papier et de la chimie, ainsi que dans les eaux usées et les boissons.
Signal de sortie ofTransmetteur de capteurs de pression industriels Voltage d'alimentation Type de sortie
4 à 20 mA 12 à 30 VDC Fil 2/3/4
0 à 10/20 mA
3 fils
0/1 à 5 V
0/1 à 10 V
 DN25 Transmetteur de pression de flange à haute température 4-20mA avec capteur de pression industrielle à écran 0

DN25 Transmetteur de pression de flange à haute température 4-20mA avec capteur de pression industrielle à écran 1
DN25 Transmetteur de pression de flange à haute température 4-20mA avec capteur de pression industrielle à écran 2
Conseils de commandefTransmetteur de pression industriel
  1. S'assurer de la compatibilité: lors de la sélection du produit, veuillez vérifier que le support d'essai est compatible avec les parties de contact du produit.
  2. Produits à l'épreuve des explosions: Notez que les produits à l'épreuve des explosions n'incluent pas les têtes d'affichage numérique.
  3. Le diaphragme est un composant important, ne pas endommager la déformation du diaphragme.
  4. Protection contre la foudre: Pour assurer le fonctionnement fiable du produit, il est conseillé d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable..
  5. Options de câble: la longueur par défaut du câble est nulle et il existe trois types de matériaux de câble parmi lesquels choisir.Si un matériau de câble différent est requis, veuillez l'indiquer dans le formulaire de commande.
  6. Exigences particulières: en cas d'exigences particulières, telles que des vibrations fortes, une force d'impact instantanée, une forte interférence électromagnétique ou RF, veuillez nous en informer et l'indiquer dans la commande.
Guide de commandeCapteur de pression industriel
BP93420XX Transmetteur de pression
  Le code Construction du schéma
IB Transmetteur de pression générale Les États membres Affichage du transmetteur de pression
IE Transmetteur de pression de l'aviation résistant aux chocs IIC/III Général industriel/ Transmetteur de pression à écran
Si Transmetteur de pression à l'épreuve de l'humidité Les États membres Transmetteur de pression général/affichage
Dans Transmetteur de pression dédié pour la climatisation
C.I. Transmetteur à haute température
Le QI/TQI Grand diaphragme/émetteur à haute température sous pression
  Plage de mesure - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa
(0-X) Kpa ou MPa X: indique la plage de mesure réelle
  Le code Énergie
D1 24 VDC
D2 5 VDC
D3 Autres
  Le code Signal de sortie
S1 4 à 20 mADC S5 0 à 20 mADC
S2 1 à 5 VDC S6 0 à 10 VDC
S3 0 à 5VDC S7 0Pour les conducteurs de véhicules à moteur
S4 0 à 10 mADC
  Le code Connexion sous pression
J1 Une M20×1.5
J2 G1/2
J3 G1/4
J4 Le 7/16-20UNF
J5 Autres
  Le code Connexion électrique
B1 Je suis Hirschmann.
B2 PG7 prise de courant
B3 Sortie du câble scellé
B4 2088 Enveloppes industrielles
B5 2088 Enveloppe industrielle avec affichage
B6 Autres
  Le code Type de pression
G Pression de mesure
Une Une pression absolue
S Pression de référence scellée
Hengtong 4-20mA Sanitary Clamp Type Smart Pressure Transmitter

DN25 Transmetteur de pression de flange à haute température 4-20mA avec capteur de pression industrielle à écran 4DN25 Transmetteur de pression de flange à haute température 4-20mA avec capteur de pression industrielle à écran 5


Questions fréquentes:





Q1: Êtes-vous Vous êtes une société de fabrication?

A1: Nous sommes fabricants avec plus de 29 ans d'expérience.



Q2:Produit sur mesure

A2:Nous fournissons des services OEM et de conception personnalisée.



Q3:Garantie de qualité

R3: Nos produits bénéficient d'une garantie limitée de 12 à 18 mois à compter de la date d'expédition jusqu'à l'acheteur original. Hengtong remplacera ou réparera les produits défectueux gratuitement.Cette garantie ne s'applique pas aux unités modifiées.Il a été maltraité, négligé.



Q4: Expédition et emballage

A4:Les produits sont généralement expédiés par Express international, y compris UPS,FedEx,DHL et INT pour le fret prépayé,vous pouvez également utiliser votre compte d'expédition pour récupérer,emballage d'exportation standard,y compris la certification d'inspection.



Q5: Contactez-nous

A5:Nous avons une équipe de vente active et expérimentée pour vous servir sur la question technique et la question commerciale.
