La mise en place deCapteur de pression industriel:

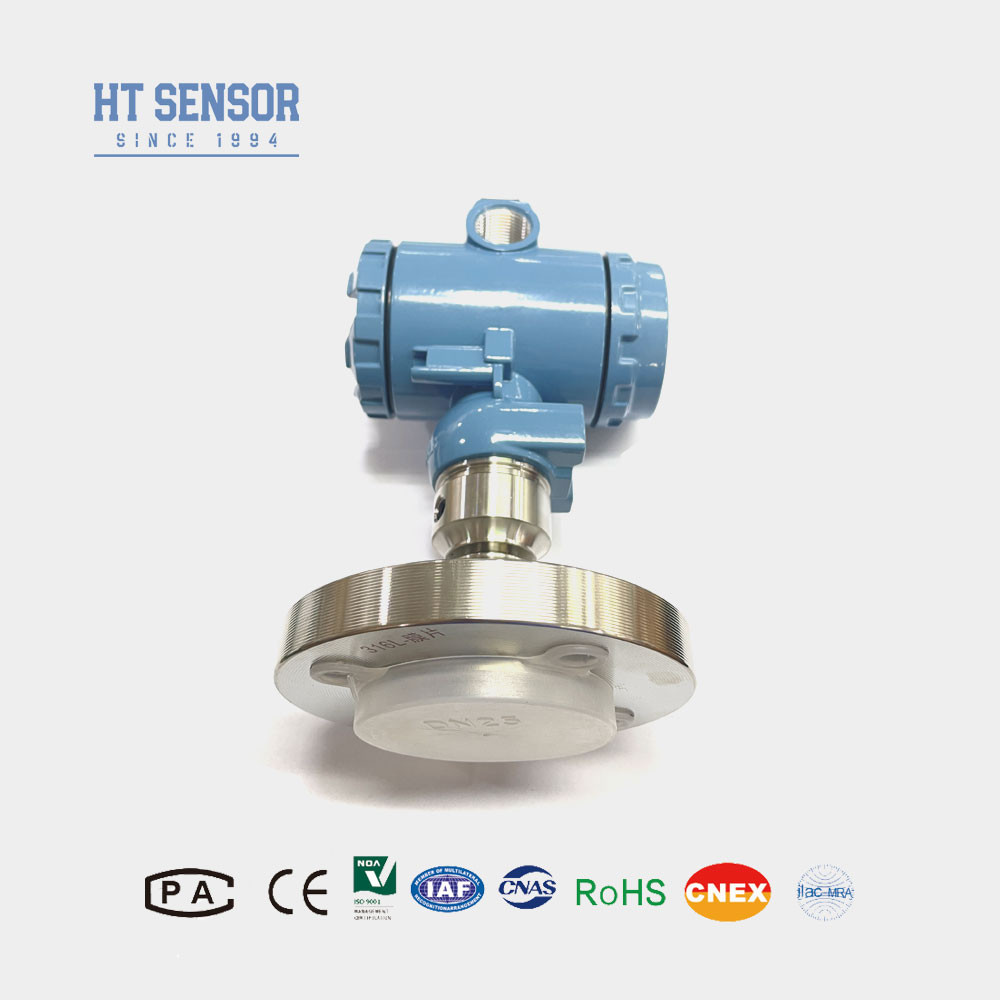

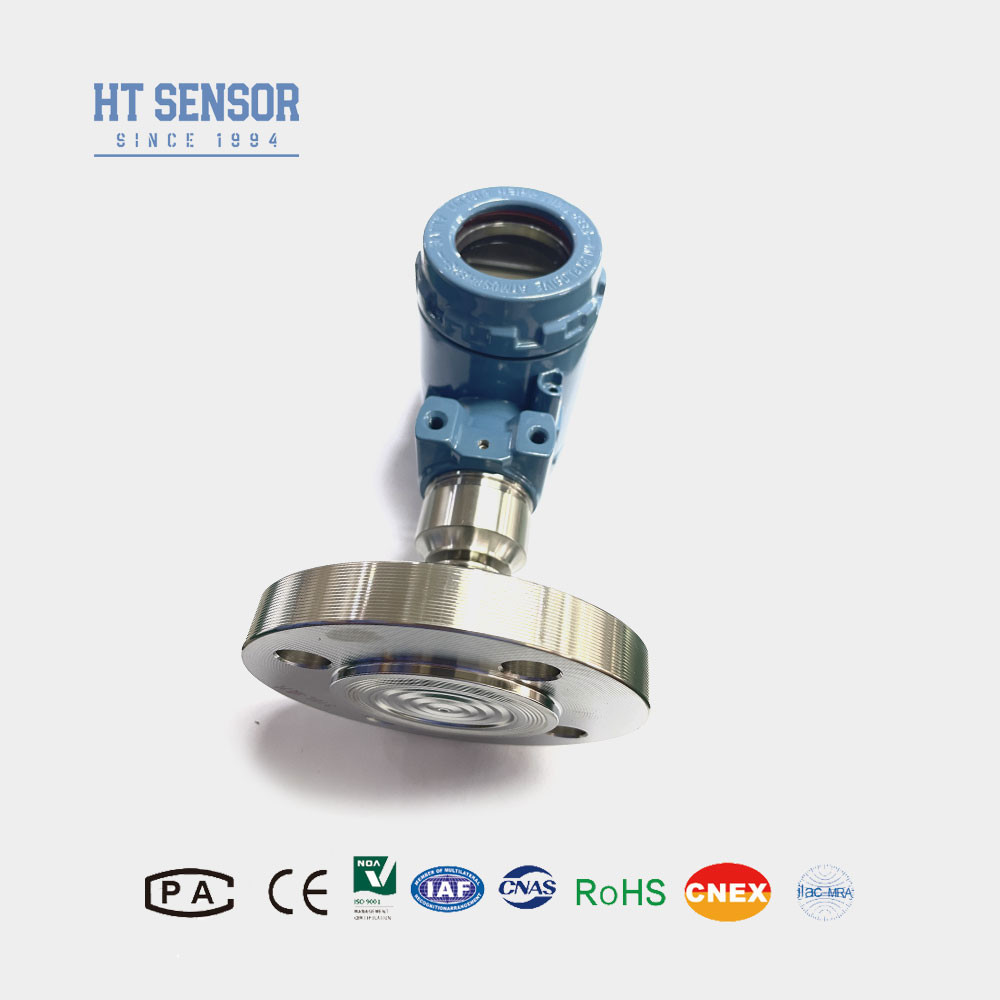

L'émetteur de pression à haute température BP93420-III utilise le noyau rempli d'huile de film résistif de silicium de la série HT comme élément de mesure du signal.Sa connexion par procédé implique le soudage direct d'un diaphragme d'isolation 316L et d'une bride assortieLe dissipateur de chaleur personnalisé est conçu pour s'adapter aux environnements à haute température.le circuit de traitement du signal convertit le signal du capteur en un signal de sortie standard ((4-20mA)Des essais rigoureux et un dépistage du vieillissement des composants, des produits semi-finis et des produits finis ont été effectués pour garantir une performance stable et fiable de l'émetteur.
| Paramètres de performance deCapteur de pression industriel |
| Plage de mesure |
- 100 kPa... 0 kPa 35 kPa... 20 MPa |
| Type de pression |
Pression de mesure, pression absolue, pression scellée |
| Surcharge |
≤ 1,5 fois la plage nominale |
| Précision @ 25°C |
±0,25% (typique) ±0,5% (maximum) |
| Répétabilité et hystérésis |
0Les émissions de dioxyde de carbone sont les émissions de dioxyde de carbone les plus élevées enregistrées. |
| Stabilité à long terme |
± 0,1% F.S./Année (typique) ± 0,2% F.S./Année (max.) |
| Dérive de température au point zéro |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Dérive de température à pleine échelle |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Réponse de fréquence |
2.4 Khz |
| Température de compensation |
0-70°C ((≤10mpa, personnalisable) |
| Température de fonctionnement |
-20°C à 80°C |
| Température de stockage |
-40°C à 120°C |
| Vibration |
10g,55Hz 2kHz |
| Matériel de logement |
304,316L |
| Matériau du diaphragme |
autres |
| Résistance à l'isolation |
100 MΩ 100 VDC |
| Classification à l'épreuve des explosions |
Ex II C T6 Ga |
| Classement de protection |
Pour la protection contre la corrosion |
| Sceau à anneau O |
Ruban fluoré |
| Le poids |
~ 4 kg |
Caractéristiques du produitTransmetteur de capteurs de pression industriels:
- 1. large plage de mesure, diverses options d'interface de pression
- 2. Variété des options de signal de sortie
- 3. réglable zéro et pleine échelle
- 4- Haute précision, plusieurs connexions de processus stériles
Applications deTransmetteur de capteurs de pression industriels:
- Convient pour la mesure de gaz et de liquides non corrosifs avec 316L.
- Les industries médicales, biopharmaceutiques et d'hygiène alimentaire pour le traitement stérile.
- Utilisé dans les industries du papier et chimique, ainsi que pour le niveau des eaux usées et des boissons.
| Signal de sortie ofTransmetteur de capteurs de pression industriels |
Voltage d'alimentation |
Type de sortie |
| 4 à 20 mA |
12 à 30 VDC |
Fil 2/3/4 |
| 0 à 10/20 mA |
3 fils |
| 0/1 à 5 V |
| 0/1 à 10 V |
| Conseils de commandefTransmetteur de pression industriel |
- 1Assurez-vous de la compatibilité: lors de la sélection du produit, veuillez vérifier que le support d'essai est compatible avec les parties de contact du produit.
- 2. Produits résistants aux explosions: Notez que les produits résistants aux explosions n'incluent pas les têtes d'affichage numérique.
- 3- alimentation pour les écrans: lors de la commande d'un émetteur équipé d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
- 4Protection contre la foudre: pour assurer le fonctionnement fiable du produit,il est conseillé d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation électrique sont reliés à la terre de manière fiable.
- 5. Options de câble: la longueur par défaut du câble est nulle et il existe trois types de matériaux de câble au choix. Sauf indication contraire, des matériaux de câble en polyéthylène peuvent être utilisés.Si un matériau de câble différent est requis, veuillez l'indiquer dans le formulaire de commande.
- 6. Exigences particulières: en cas d'exigences particulières, telles qu'une forte vibration, une force d'impact instantanée, une forte interférence électromagnétique ou RF, veuillez nous en informer et l'indiquer dans l'ordre.
| Guide de commandeCapteur de pression industriel |
| BP93420XX |
Transmetteur de pression |
| |
Le code |
Construction du schéma |
| IB |
Transmetteur de pression générale |
Les États membres |
Affichage du transmetteur de pression |
| IE |
Transmetteur de pression de l'aviation résistant aux chocs |
IIC/III |
Général industriel/ Transmetteur de pression à écran |
| Si |
Transmetteur de pression à l'épreuve de l'humidité |
Les États membres |
Transmetteur de pression général/affichage |
| Dans |
Transmetteur de pression dédié pour la climatisation |
|
|
| C.I. |
Transmetteur à haute température |
|
|
| Le QI/TQI |
Grand diaphragme/émetteur à haute température sous pression |
|
|
| |
Plage de mesure |
- 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| (0-X) Kpa ou MPa |
X: indique la plage de mesure réelle |
| |
Le code |
Énergie |
| D1 |
24 VDC |
| D2 |
5 VDC |
| D3 |
Autres |
| |
Le code |
Signal de sortie |
| S1 |
4 à 20 mADC |
S5 |
0 à 20 mADC |
| S2 |
1 à 5 VDC |
S6 |
0 à 10 VDC |
| S3 |
0 à 5VDC |
S7 |
0Pour les conducteurs de véhicules à moteur |
| S4 |
0 à 10 mADC |
|
|
| |
Le code |
Connexion sous pression |
| J1 |
Une M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
Le 7/16-20UNF |
| J5 |
Autres |
| |
Le code |
Connexion électrique |
| B1 |
Je suis Hirschmann. |
| B2 |
PG7 prise de courant |
| B3 |
Sortie du câble scellé |
| B4 |
2088 Enveloppes industrielles |
| B5 |
2088 Enveloppe industrielle avec affichage |
| B6 |
Autres |
| |
Le code |
Type de pression |
| G |
Pression de mesure |
| Une |
Une pression absolue |
| S |
Pression de référence scellée |
Questions fréquentes:
1Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
R: Nos capteurs de pression sont caractérisés par une grande précision, une durabilité et des performances excellentes, avec la possibilité de personnalisation.
2Q: Puis-je personnaliser des spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques grâce à nos services OEM et ODM.
3Q: Quelle est votre capacité de production?
R: Nos installations de fabrication ont la capacité de produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, ce qui garantit que nous pouvons répondre aux commandes à grande échelle.Il est conseillé de contacter notre équipe de vente à l'avance pour une production en douceur et un calendrier de livraison.
4Q: Quel est le délai de livraison typique?
R: Les modèles standard ont généralement une période de livraison de 5 à 8 jours ouvrables, tandis que les produits personnalisés peuvent varier.
5Q: Quel est le prix des produits?
R: Nous offrons des prix compétitifs avec des réductions disponibles pour les commandes en vrac ou les partenariats à long terme.
6. Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Nos produits bénéficient d'une garantie de 24 mois à compter de la date d'expédition, et notre service après-vente assure des réponses rapides dans les 24 heures ainsi qu'un support d'instruction à distance via le réseau PC.
