Transmetteur de pression différentielle pour gaz et pipelines liquides

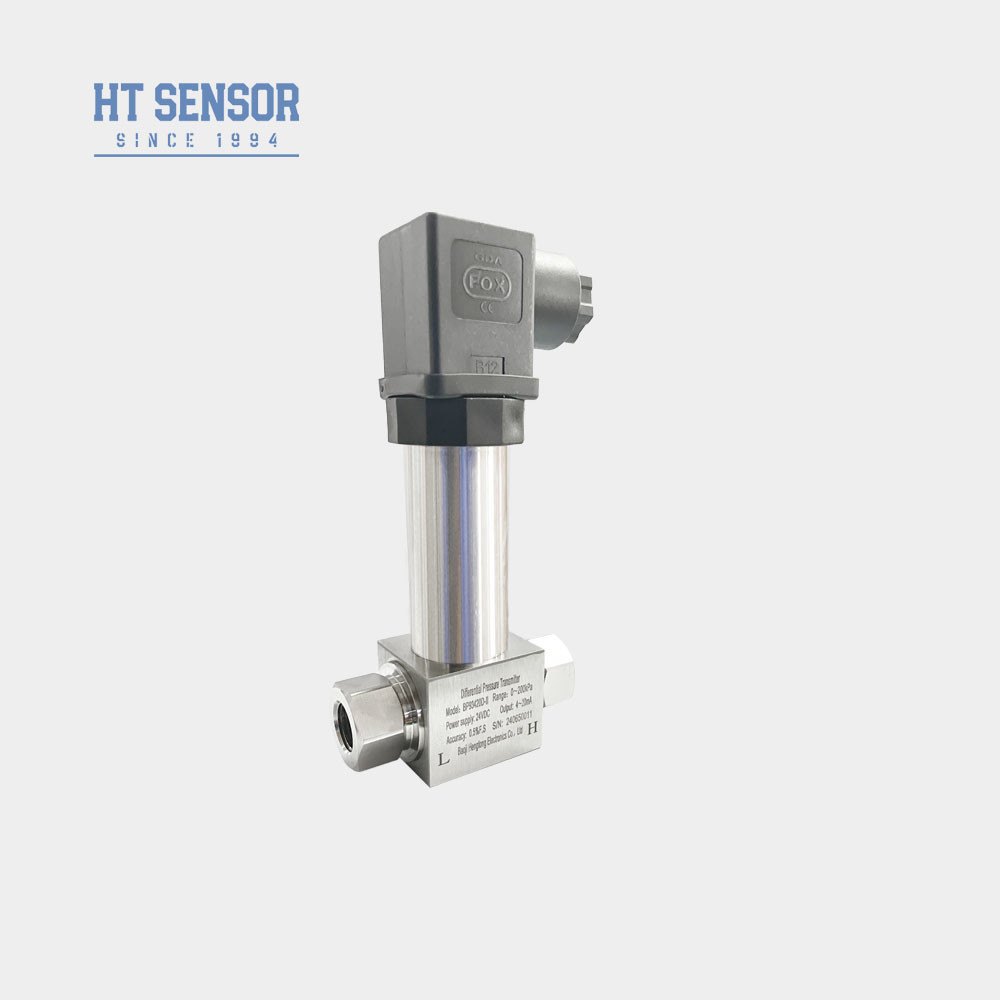

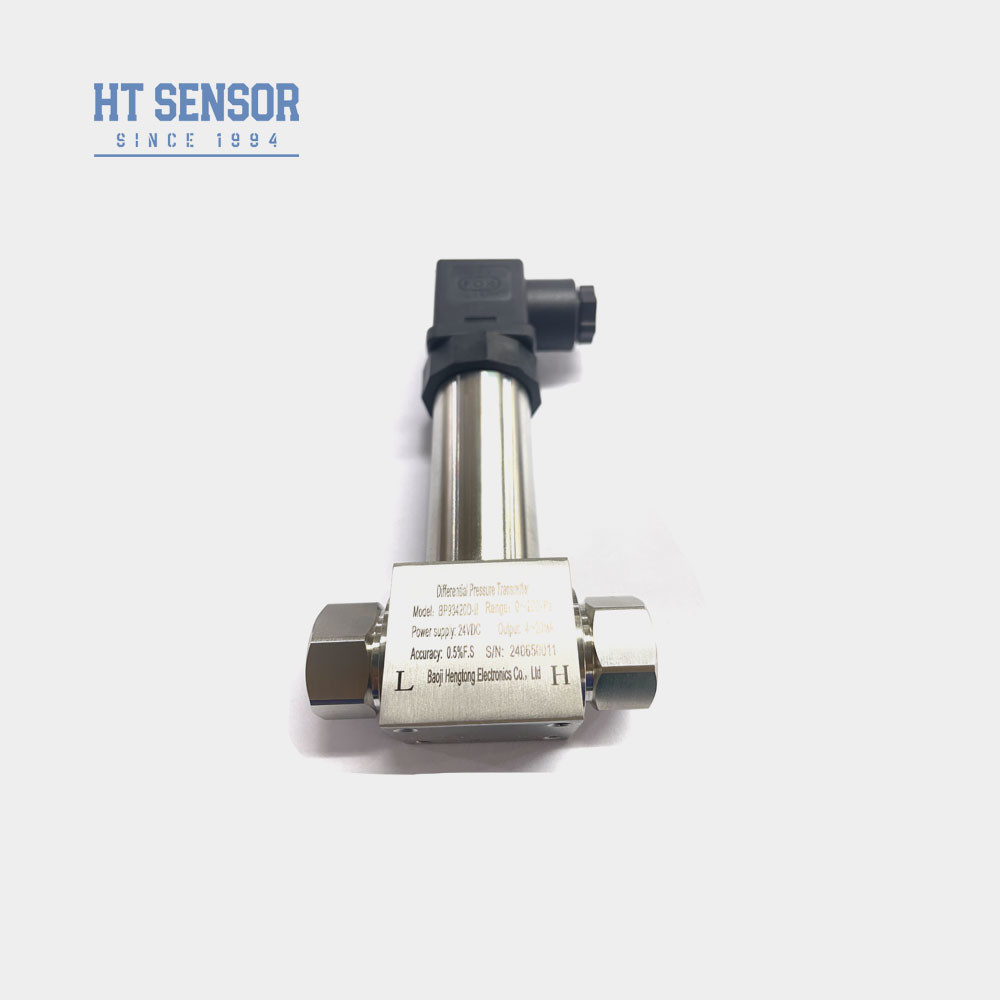

BP93420DIIDdifférentielPrésurgenceÉmetteur
Introduction du transmetteur de pression différentielle:
Le diffuseur de pression différentielle BP93420DII utilise un capteur piézorésistif en silicium diffus.,et amplifier le signal standard requis par le client et augmenter l'affichage de champ.Il est largement utilisé dans la mesure de la différence de pression de divers gaz et liquides dans les pipelines dans le pétroleIl s'agit d'un projet d'envergure de l'UE.
Caractéristiques du produitd'un émetteur de pression différentielle:
1Le transducteur adopte une conception de structure en acier inoxydable, une structure compacte, une installation pratique.
2Après une compensation de température stricte et un dépistage du vieillissement, pour assurer des performances stables et fiables.
3L'interface électrique peut être externe ou directement connectée.
Applicationsd'un émetteur de pression différentielle:
- 1Il convient à la mesure de la pression différentielle de divers gaz ou liquides dans les pipelines de pétrole, de produits chimiques, d'électricité, d'hydrologie et d'autres industries.
- 2Utilisé pour le contrôle de processus dans le domaine industriel.
- 3La mesure de la pression différentielle des tuyaux et du four
| Paramètres de performanced'un émetteur de pression différentielle: |
| Plage de mesure |
Pour les appareils à combustion électrique |
| Type de pression |
La pression différentielle |
| Surcharge à un seul côté |
≤ 3 fois la plage nominale |
| Pression statique |
La valeur minimale est comprise entre 5 fois la plage nominale ou 7 MPa. |
| Précision @ 25°C |
±0,25% (typique) ±0,5% (maximum) |
| Répétabilité |
Le système de détection doit être équipé d'un dispositif de détection de la pollution atmosphérique. |
| Hystérésis |
Le système de détection doit être équipé d'un dispositif de détection de la pollution atmosphérique. |
| Stabilité à long terme |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive à température zéro |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Déplacement de température |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Température de compensation |
La température de l'air doit être comprise entre 0°C et 70°C. |
| Température de fonctionnement |
-30°C à 80°C |
| Température de stockage |
-40°C à 100°C |
| Vibration |
10g,55Hz 2kHz |
| Matériel de logement |
304,316L |
| Matériau du diaphragme |
autres |
| Résistance à l'isolation |
100 MΩ 100 VDC |
| Classification à l'épreuve des explosions |
Sécurité intrinsèque et résistance aux explosions |
| Classement de protection |
Pour la protection contre la corrosion |
| Le poids |
~ 0,45 kg |
| Signal de sortie |
Voltage d'alimentation |
Type de sortie |
| 4 ′ 20 mA |
12 ̊30 VDC |
Fil 2/3/4 |
| 0 ̊10/20 mA |
3 fils
|
| 0/1 ¢ 5V |
| 0.5·4.5V |
5 VDC |
| Conseils pour commanderd'un émetteur de pression différentielle: |
Attention!
1. Lors du choix d'un produit, veuillez vous assurer que le support testé est compatible avec la partie de contact du produit.
2. Lors de la commande, veuillez noter que les produits à l'épreuve des explosions n'incluent pas l'affichage numérique.
3. Lors de la commande d'un émetteur équipé d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4. Pour assurer le fonctionnement fiable du produit,il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable..
5. Les câbles ne sont pas fournis avec des câbles par défaut. Si vous avez besoin de câbles, il y a trois matériaux au choix. Si ce n'est pas spécifié, le matériel de câble en polyéthylène est utilisé par défaut.Si différents matériaux de câbles sont nécessaires, veuillez indiquer dans l'ordre.
6En cas de fortes vibrations, d'impact instantané, d'interférences électromagnétiques ou radiofréquences fortes et d'autres exigences particulières, veuillez en informer et indiquer dans la commande.
| Guide des commandesd'un émetteur de pression différentielle: |
| BP93420XX |
Transmetteur de pression |
| |
Le code |
Construction du schéma |
| DII |
Transmetteur de pression différentielle |
| |
Plage de mesure |
Pour les appareils à combustion électrique |
| |
Le code |
Énergie |
| D1 |
24 VDC |
| D2 |
5 VDC |
| D3 |
Autres |
| |
Le code |
Signal de sortie |
| S1 |
4 ¢ 20 mADC |
S5 |
020mADC |
| S2 |
1 ′5VDC |
S6 |
Le système d'aiguillage doit être équipé d'un système de freinage. |
| S3 |
Le débit d'électricité doit être supérieur ou égal à: |
S7 |
0.5 ∙4.5VDC |
| S4 |
010mADC |
|
|
| |
Le code |
Connexion sous pression |
| J1 |
M20 × 1,5 mâle |
| J2 |
G1/2 mâle |
| J3 |
G1/4 mâle |
| J4 |
1/2 NPT mâle |
| J5 |
Autres |
| |
Le code |
Connexion électrique |
| B1 |
Je suis Hirschmann. |
| B2 |
PG7 prise de courant |
| B3 |
Sortie du câble scellé |
| B4 |
Autres |
| |
Le code |
Type de pression |
| D |
La pression différentielle |
FAQ:
1Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
R: Nos capteurs de pression sont caractérisés par une grande précision, une durabilité et des performances excellentes, avec la possibilité de personnalisation.
2Q: Puis-je personnaliser des spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques grâce à nos services OEM et ODM.
3Q: Quelle est votre capacité de production?
R: Nos installations de fabrication ont la capacité de produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, ce qui garantit que nous pouvons répondre aux commandes à grande échelle.Il est conseillé de contacter notre équipe de vente à l'avance pour une production en douceur et un calendrier de livraison..
4Q: Quel est le délai de livraison typique?
R: Les modèles standard ont généralement une période de livraison de 5 à 8 jours ouvrables, tandis que les produits personnalisés peuvent varier.
5Q: Quel est le prix des produits?
R: Nous offrons des prix compétitifs avec des réductions disponibles pour les commandes en vrac ou les partenariats à long terme.
6. Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Nos produits bénéficient d'une garantie de 24 mois à compter de la date d'expédition, et notre service après-vente assure des réponses rapides dans les 24 heures ainsi qu'un support d'instruction à distance via le réseau PC.
