Transmetteur de pression différentielle de 10 kPa 4 Transmetteur de pression de 20 ma
Product Details
| Modèle N°.: | BP93420D-I | Type de pression: | Différence de pression |
|---|---|---|---|
| Paquet de transport: | Emballage standard à l'exportation avec carton | Code du SH: | 9026201090 |
| Capacité d'approvisionnement: | 20000 pièces/an | Le type: | Transmetteur differentiel de pression |
| Mesure du milieu: | Le gaz | Grade de précision: | 0,5%, 1% |
| Plage de pression: | Pour les appareils à combustion interne | Classification de propriété intellectuelle: | Pour la protection contre la corrosion |
| Personnalisation: | Disponible Une demande personnalisée | ||
| Mettre en évidence |
Transmetteur de pression différentielle de 10 kPa,Transmetteur de pression différentielle 4 20 ma,Émetteur de pression 10 kPa 4 20 ma |
||
Product Description

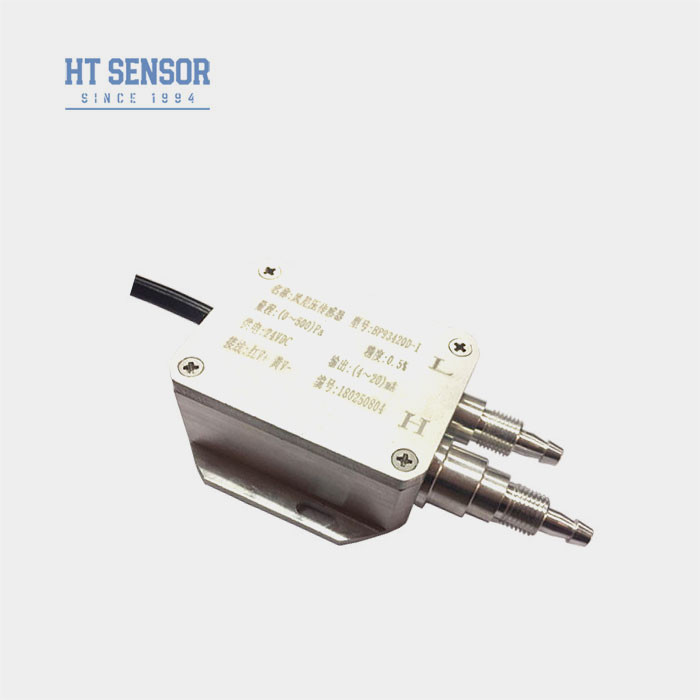

10 KPA ALUMINIUM TRAINSMITTER de pression différentielle de l'air
Introduction d'un émetteur de pression différentielle d'air:
L'émetteur de pression différentielle est un appareil utilisé pour mesurer la pression différentielle.L'émetteur de pression différentielle contient un capteur piézorésistif, et les deux extrémités du capteur sont reliées aux deux côtés du milieu de mesure.entraînant une modification de la valeur de résistance à l'intérieur du capteurCe changement provoquera le changement du signal de sortie du capteur, et générera ensuite la sortie du signal électrique correspondant.la valeur de pression micro différentielle du milieu peut être calculée avec précision
1L'émetteur est doté d'une structure en acier inoxydable, ce qui le rend compactet facile à installer
2Il subit une compensation de température stricte et un dépistage du vieillissement, assurant des performances stables et fiables
3L'interface électrique peut être sélectionnée comme option de branchement ou de câblage direct.
Applications:
1. Convient à la mesure de la pression différentielle de divers gaz ou liquides dans les conduites des industries telles que le pétrole, les produits chimiques, l'énergie et l'hydrologie.
2Appliqué dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie
3- Mesure de la pression dans les conduites et les chambres de four
| Paramètres de performance: | |
| Plage de mesure | 0 à 500 Pa... à 200 kPa |
| Type de pression | La pression différentielle |
| Surcharge à un seul côté | ≤ 3 fois la plage nominale |
| Pression statique | La valeur minimale est comprise entre 5 fois la plage nominale ou 7 MPa. |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | Le système de détection doit être équipé d'un dispositif de détection de la pollution atmosphérique. |
| Hystérésis | Le système de détection doit être équipé d'un dispositif de détection de la température. |
| Stabilité à long terme | Le système d'aérodrome doit être équipé d'un système d'aérodromes de type "A" et d'un système d'aérodromes de type "B". |
| Dérive à température zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Déplacement de température | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Température de compensation | La température de l'air doit être comprise entre 0 °C et 50 °C (de 0 à 10 KPa, de 0 à 20 KPa), 0 à 70 °C, de 10 à 70 °C. |
| Température de fonctionnement | -30°C à 80°C |
| Température de stockage | -40 °C à 100 °C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Sécurité intrinsèque et résistance aux explosions |
| Classement de protection | Pour la protection contre la corrosion |
| Le poids | - 0,2 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0.5 à 4,5 V | 5 VDC |
|
Conseils pour commander: |
2Pour assurer un fonctionnement fiable, il est recommandé d'installer un collecteur à trois vannes entre le point de mesure et l'émetteur.pour assurer une pression lente et uniforme sur les chambres à pression positive et négative de l'émetteur.
3Lors de l'installation, il est conseillé de positionner les interfaces de pression aux deux extrémités horizontalement afin de minimiser l'impact du lieu d'installation sur le produit.
4Pour des besoins particuliers tels que des vibrations fortes, une force d'impact instantané, des interférences électromagnétiques fortes ou des interférences de radiofréquence,S'il vous plaît informer notre société et spécifier ces exigences dans l'ordre
| Guide de commande: | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| DII | Transmetteur de pression différentielle | |||||||
| Plage de mesure | Pour les appareils à combustion électrique | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | M20 × 1,5 mâle | |||||||
| J2 | G1/2 mâle | |||||||
| J3 | G1/4 mâle | |||||||
| J4 | 1/2 NPT mâle | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | Autres | |||||||
| Le code | Type de pression | |||||||
| D | La pression différentielle | |||||||
1Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
A: haute précision, durabilité et excellentes performances.
2Q: Puis-je personnaliser des spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons le service OEM et ODM
3Q: Quelle est votre capacité de production?
A: Je suis désolé. Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison.
4Q: Quel est le délai de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.
