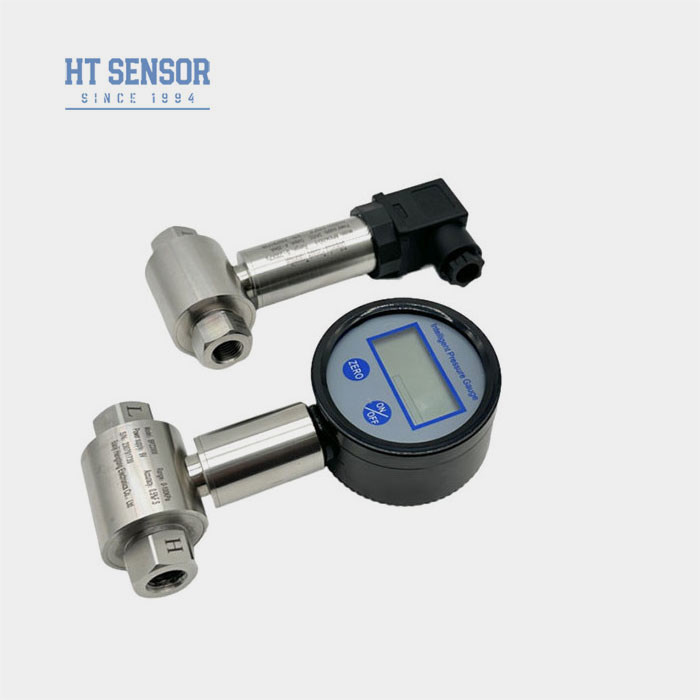

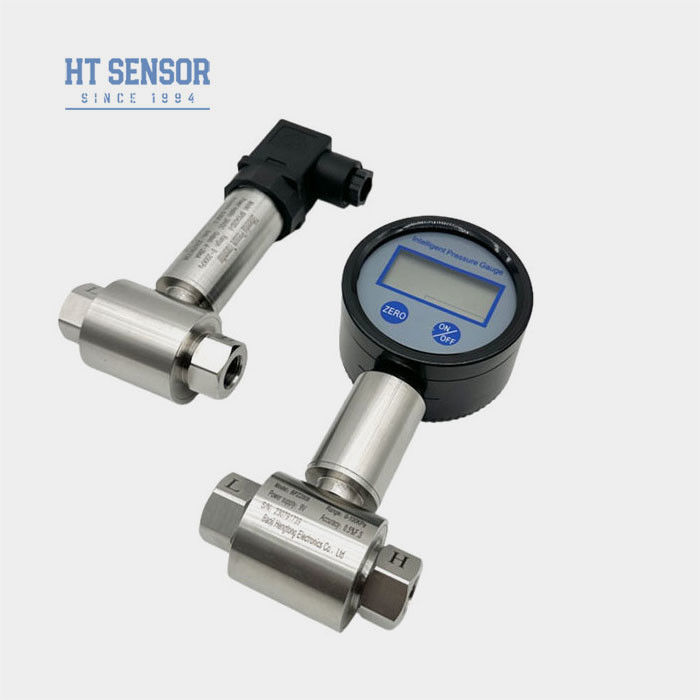

BP93420DII Transmetteur de niveau de pression différentiel Dp avec affichage LED
Product Details
| Modèle N°.: | BP93420D-III | Type de pression: | Différence de pression |
|---|---|---|---|
| Paquet de transport: | Emballage standard à l'exportation avec carton | Spécification: | 10 kPa à 2 MPa |
| Origine: | Chine | Code du SH: | 9026201090 |
| Capacité d'approvisionnement: | 20000 pièces/an | Le type: | Transmetteur differentiel de pression |
| Mesure du milieu: | liquide ou gaz | Grade de précision: | 00,25%,00,5% |
| Plage de pression: | Pour les appareils à combustion interne | Classification de propriété intellectuelle: | Pour la protection contre la corrosion |
| Personnalisation: | Disponible Une demande personnalisée | ||
| Mettre en évidence |
Transmetteur de niveau de pression différentiel RoH,BP93420DII émetteur Dp,Transmetteur RoHs Dp avec affichage LED |
||
Product Description
BP93420DII ÉMETTRE DE PRESSURE différentielle avec écran LED
Transmetteur de pression différentielle BP93420DII
Introduction du transmetteur de pression différentielle:
L'émetteur de pression différentielle BP93420DII contient deux capteurs de silicium diffusés montés de chaque côté du fluide.Il produira des pressions différentes des deux côtés., entraînant une légère déformation de la structure du transistor à l'intérieur du capteur, ce qui entraînera un changement de la valeur de la résistance à l'intérieur du capteur,et ensuite produire la sortie de signal électrique correspondanteSelon le signal de sortie du capteur de pression différentielle, la valeur de pression différentielle du fluide peut être calculée avec précision.
Caractéristiques du produit:
1L'émetteur est doté d'une structure en acier inoxydable, ce qui le rend compactet facile à installer
2Il subit une compensation de température stricte et un dépistage du vieillissement, assurant des performances stables et fiables
3L'interface électrique peut être sélectionnée comme option de branchement ou de câblage direct.
Applications:
1. Convient à la mesure de la pression différentielle de divers gaz ou liquides dans les conduites des industries telles que le pétrole, les produits chimiques, l'énergie et l'hydrologie.
2Appliqué dans les procédés industriels sur site tels que le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie
3- Mesure de la pression dans les conduites et les chambres de four
| Paramètres de performance | |
| Plage de mesure | Pour les appareils à combustion électrique |
| Type de pression | La pression différentielle |
| Surcharge à un seul côté | ≤ 3 fois la plage nominale |
| Pression statique | La valeur minimale est comprise entre 5 fois la plage nominale ou 7 MPa. |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | Le système de détection doit être équipé d'un dispositif de détection de la pollution atmosphérique. |
| Hystérésis | Le système de détection doit être équipé d'un dispositif de détection de la température. |
| Stabilité à long terme | Le système d'aérodrome doit être équipé d'un système d'aérodromes de type "A" et d'un système d'aérodromes de type "B". |
| Dérive à température zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Déplacement de température | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Température de compensation | La température de l'air doit être comprise entre 0 °C et 50 °C (de 0 à 10 KPa, de 0 à 20 KPa), 0 à 70 °C, de 10 à 70 °C. |
| Température de fonctionnement | -30°C à 80°C |
| Température de stockage | -40 °C à 100 °C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Sécurité intrinsèque et résistance aux explosions |
| Classement de protection | Pour la protection contre la corrosion |
| Le poids | ~ 0,45 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0.5 à 4,5 V | 5 VDC |
| Conseils pour commander |
2Pour assurer un fonctionnement fiable, il est recommandé d'installer un collecteur à trois vannes entre le point de mesure et l'émetteur.pour assurer une pression lente et uniforme sur les chambres à pression positive et négative de l'émetteur.
3Lors de l'installation, il est conseillé de positionner les interfaces de pression aux deux extrémités horizontalement afin de minimiser l'impact du lieu d'installation sur le produit.
4Pour des besoins particuliers tels que des vibrations fortes, une force d'impact instantané, des interférences électromagnétiques fortes ou des interférences de radiofréquence,S'il vous plaît informer notre société et spécifier ces exigences dans l'ordre

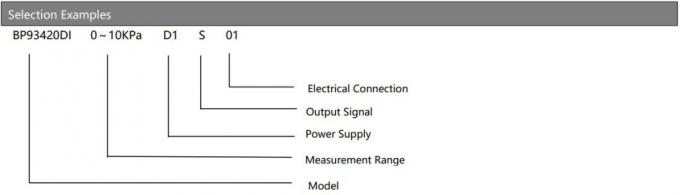

| Guide des commandes | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| DII | Transmetteur de pression différentielle | |||||||
| Plage de mesure | Pour les appareils à combustion électrique | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||

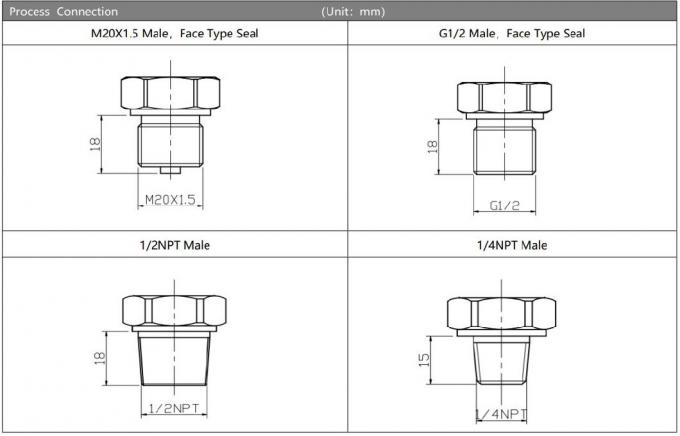

| Le code | Connexion sous pression | |||||||
| J1 | M20 × 1,5 mâle | |||||||
| J2 | G1/2 mâle | |||||||
| J3 | G1/4 mâle | |||||||
| J4 | 1/2 NPT mâle | |||||||
| J5 | Autres | |||||||

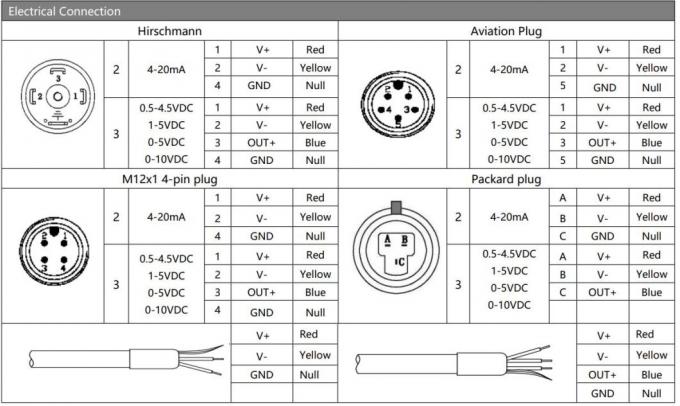

| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | Autres | |||||||
| Le code | Type de pression | |||||||
| D | La pression différentielle | |||||||
| Questions et réponses |
1Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
A: haute précision, durabilité et excellentes performances.
2Q: Puis-je personnaliser des spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons le service OEM et ODM
3Q: Quelle est votre capacité de production?
A: Je suis désolé. Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison.
4Q: Quel est le délai de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.
5Q: Quel est le prix des produits?
R: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme.
6. Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC esttoujours disponible.
