Transmetteur de pression différentielle pour la mesure de pipelines de gaz et de liquides - Capteur de pression

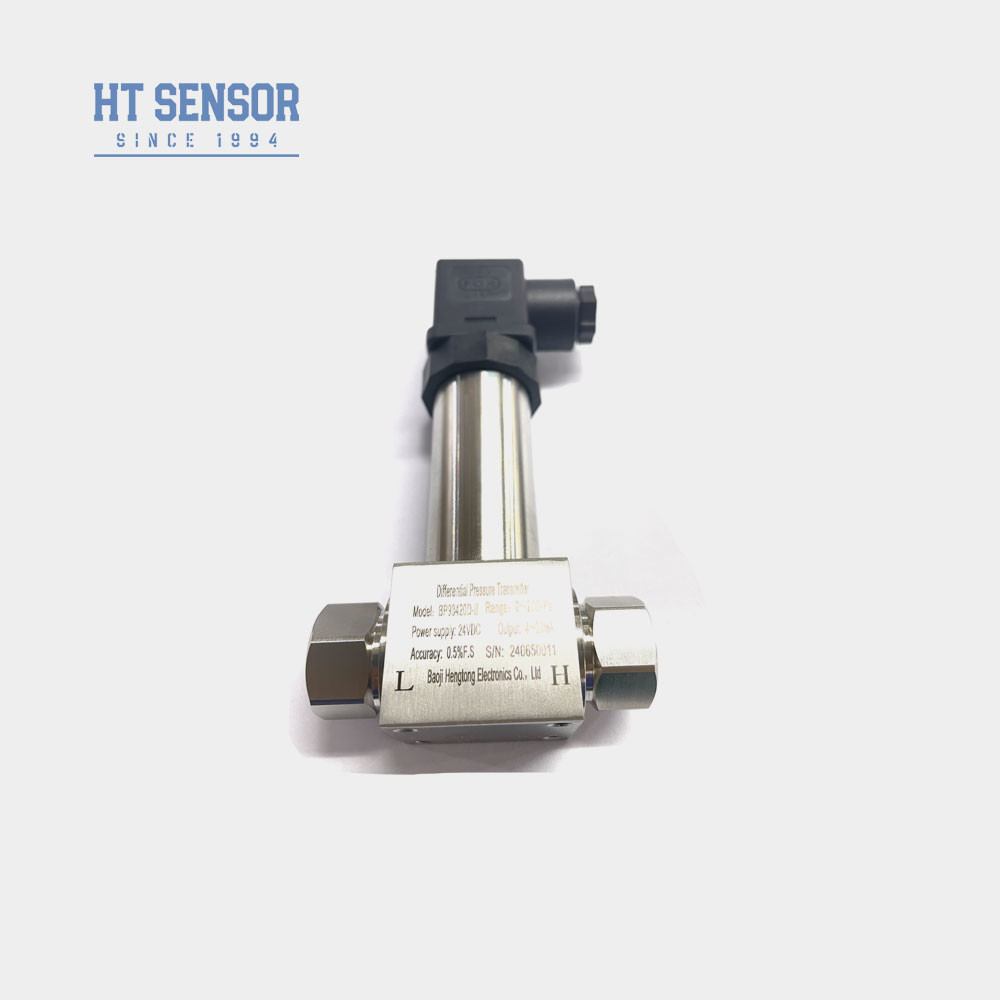

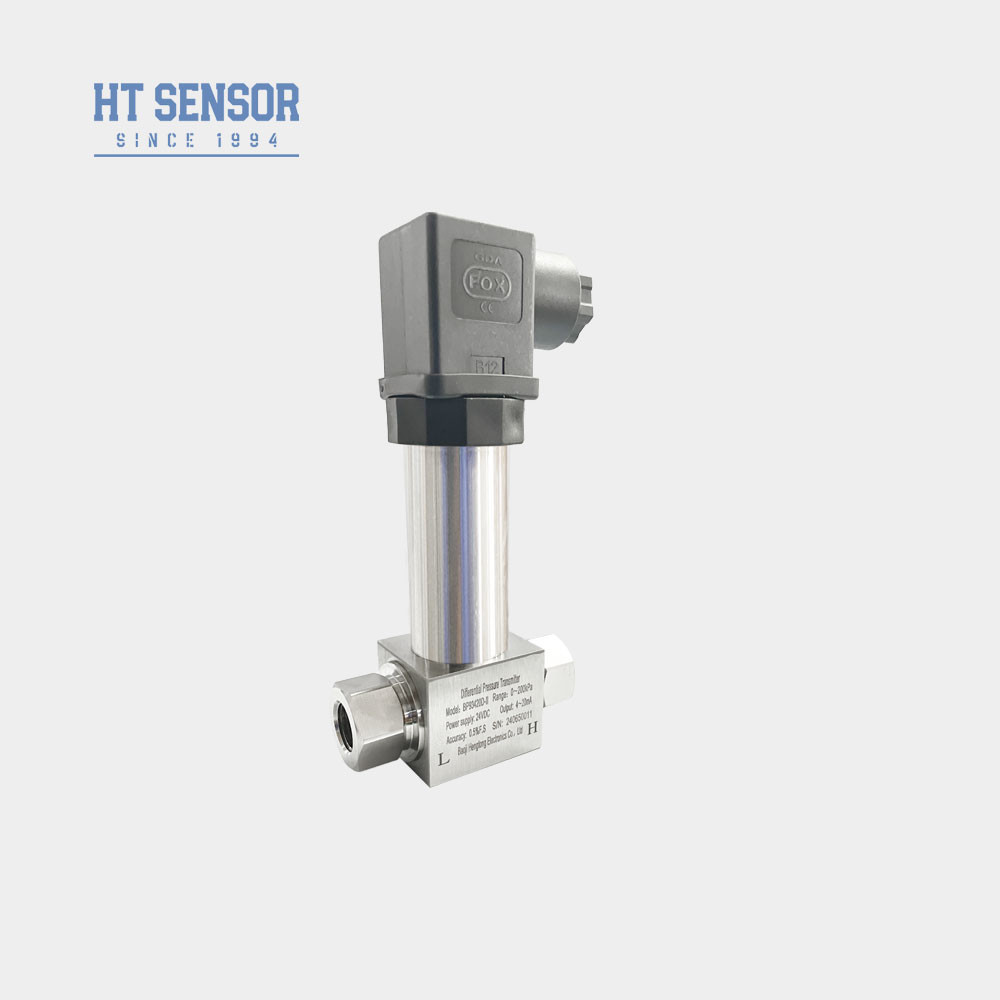

BP93420DII Différentiel Pression Transmetteur
Introduction du transmetteur de pression différentielle :
Le transmetteur de pression différentielle BP93420DII utilise un capteur piézorésistif en silicium diffusé. Il mesure et sort la différence pneumatique hydraulique, telle que la différence de pression de liquide dans deux tuyaux, et amplifie le signal standard requis par le client et augmente l'affichage sur le terrain. Il est largement utilisé dans la mesure de la différence de pression de divers gaz et liquides dans les pipelines dans les industries du pétrole, de la chimie, de l'électricité, de l'hydrologie et autres.
Caractéristiques du produit du transmetteur de pression différentielle :
1. Le transducteur adopte une conception de structure en acier inoxydable, une structure compacte, une installation pratique.
2. Après une compensation de température et un criblage de vieillissement stricts, pour assurer des performances stables et fiables.
3. L'interface électrique peut être externe ou directement connectée.
Applications du transmetteur de pression différentielle :
- 1. Il convient à la mesure de la pression différentielle de divers gaz ou liquides dans les pipelines des industries du pétrole, de la chimie, de l'électricité, de l'hydrologie et autres.
- 2. Utilisé pour le contrôle de processus dans le domaine industriel.
- 3. Mesure de la pression différentielle des tuyauteries et des fours
| Paramètres de performance du transmetteur de pression différentielle : |
| Plage de mesure |
0-10KPa……~2MPa |
| Type de pression |
Pression différentielle |
| Surcharge unilatérale |
≤3 fois la plage nominale |
| Pression statique |
La valeur minimale entre 5 fois la plage nominale ou 7 MPa |
| Précision @ 25℃ |
±0,25 % (Typique) ±0,5 % (Maximum) |
| Répétabilité |
±0,03 % (Typ.) ±0,05 %FS (Max.) |
| Hystérésis |
±0,03 % (Typ.) ±0,05 %FS (Max.) |
| Stabilité à long terme |
±0,5 % F.S/An (≤200KPa) ±0,2 % F.S/An (＞200KPa) |
| Dérive de température zéro |
±0,01 %FS/℃(＞100KPa), ±0,02 %FS/℃ (≤100Kpa) |
| Dérive de température d'étendue |
±0,01 %FS/℃(＞100KPa), ±0,02 %FS/℃ (≤100Kpa) |
| Température de compensation |
0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Température de fonctionnement |
-30℃~80℃ |
| Température de stockage |
-40℃~100℃ |
| Vibration |
10g,55Hz ～ 2kHz |
| Matériau du boîtier |
304,316L |
| Matériau du diaphragme |
316L |
| Résistance d'isolement |
100MΩ 100VDC |
| Indice de protection contre les explosions |
Sécurité intrinsèque et antidéflagrant |
| Indice de protection |
IP65 |
| Poids |
~0,45 kg |
| Signal de sortie |
Tension d'alimentation |
Type de sortie |
| 4～20mA |
12～30VDC |
2/3/4 fils |
| 0～10/20mA |
3 fils
|
| 0/1～5V |
| 0,5～4,5V |
5VDC |
| Conseils de commande du transmetteur de pression différentielle : |
Attention :
1. Lors de la sélection d'un produit, veuillez vous assurer que le milieu à tester est compatible avec la partie en contact du produit.
2. Lors de la commande, veuillez noter que les produits antidéflagrants n'incluent pas l'affichage numérique.
3. Lors de la commande d'un transmetteur avec une tête d'affichage LCD ou LED, l'alimentation du transmetteur ne doit pas être inférieure à 20VDC.
4. Afin d'assurer le fonctionnement fiable du produit, il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur site et de s'assurer que le produit et l'alimentation sont mis à la terre de manière fiable.
5. Les câbles ne sont pas fournis avec des câbles par défaut. Si vous avez besoin de câbles, vous avez le choix entre trois matériaux. Si non spécifié, le matériau du câble en polyéthylène est utilisé par défaut. Si différents matériaux de câble sont requis, veuillez l'indiquer dans la commande.
6. En cas de fortes vibrations, d'impacts instantanés, d'interférences électromagnétiques ou de radiofréquences importantes et d'autres exigences particulières, veuillez informer et indiquer dans la commande.
| Guide de commande du transmetteur de pression différentielle : |
| BP93420XX |
Transmetteur de pression |
| |
Code |
Construction générale |
| DII |
Transmetteur de pression différentielle |
| |
Plage de mesure |
0-10KPa……~2MPa |
| |
Code |
Alimentation |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Autre |
| |
Code |
Signal de sortie |
| S1 |
4～20mADC |
S5 |
0～20mADC |
| S2 |
1～5VDC |
S6 |
0～10VDC |
| S3 |
0～5VDC |
S7 |
0,5～4,5VDC |
| S4 |
0～10mADC |
|
|
| |
Code |
Raccordement de pression |
| J1 |
M20×1.5 Mâle |
| J2 |
G1/2 Mâle |
| J3 |
G1/4 Mâle |
| J4 |
1/2 NPT Mâle |
| J5 |
Autre |
| |
Code |
Raccordement électrique |
| B1 |
Hirschmann |
| B2 |
Prise PG7 |
| B3 |
Sortie de câble scellée |
| B4 |
Autre |
| |
Code |
Type de pression |
| D |
Pression différentielle |
FAQ :
1. Q : Quelles sont les caractéristiques de vos transmetteurs de capteurs de pression ?
R : Nos transmetteurs de capteurs de pression se caractérisent par une grande précision, une durabilité et d'excellentes performances, avec la possibilité de personnalisation.
2. Q : Puis-je personnaliser des spécifications spéciales ?
R : Oui, nos ingénieurs peuvent adapter les produits pour répondre à des besoins spécifiques grâce à nos services OEM et ODM.
3. Q : Quelle est votre capacité de production ?
R : Nos installations de fabrication ont la capacité de produire jusqu'à 30 000 transmetteurs de capteurs de pression par mois, ce qui nous permet de répondre aux commandes à grande échelle. Cependant, il est conseillé de contacter notre équipe commerciale à l'avance pour une production et une planification de livraison en douceur.
4. Q : Quel est le délai de livraison typique ?
R : Les modèles standard ont généralement un délai de livraison de 5 à 8 jours ouvrables, tandis que les produits personnalisés peuvent varier.
5. Q : Comment les produits sont-ils tarifés ? Des réductions ?
R : Nous proposons des prix compétitifs avec des réductions disponibles pour les commandes en gros ou les partenariats à long terme.
6. Q : Quelle est la garantie de vos produits ? Et le service après-vente ?
R : Nos produits sont assortis d'une garantie de 24 mois à compter de la date d'expédition, et notre service après-vente assure des réponses rapides dans les 24 heures ainsi qu'une assistance à distance via le réseau PC.
