Transducteur de pression différentielle rempli d'huile de haute précision Transmetteur de pression différentielle
Détails du produit
| Modèle N°.: | BP93420DII | Température de stockage.: | -40 à 100 °C |
|---|---|---|---|
| Type de pression: | La pression différentielle | Température de fonctionnement.: | -30~80℃ |
| Stabilité à long terme: | ± 0,2% F.S/Année ((> 200kpa) | Paquet de transport: | Emballage standard à l'exportation avec carton |
| Origine: | Chine | Hs code: | 9026201090 |
| Capacité d'approvisionnement: | 20000 PCS/an | Mesure du milieu: | Gaz ou liquide |
| Grade de précision: | 00,25%,00,5% | Classification IP: | Pour la protection contre la corrosion |
| Mettre en évidence |
Transmetteur de pression différentielle de haute précision,Transmetteur de pression différentielle rempli d'huile,Transducteur de pression différentielle rempli d'huile |
||
Description du produit

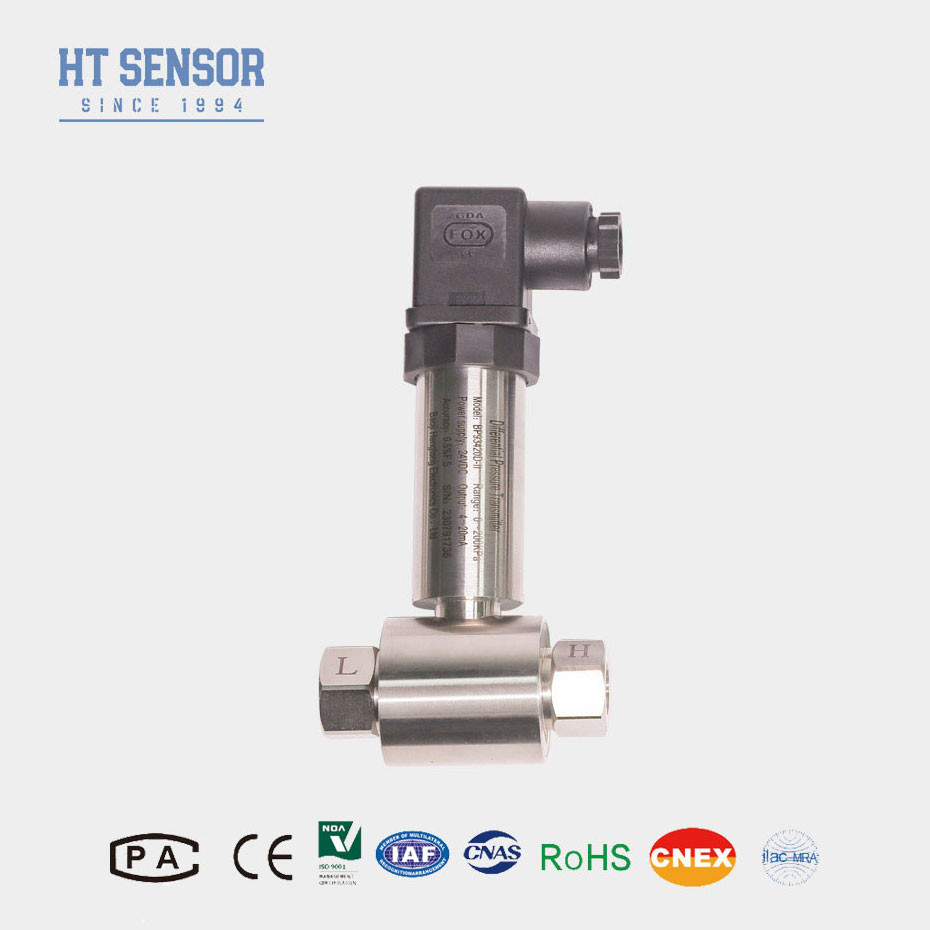

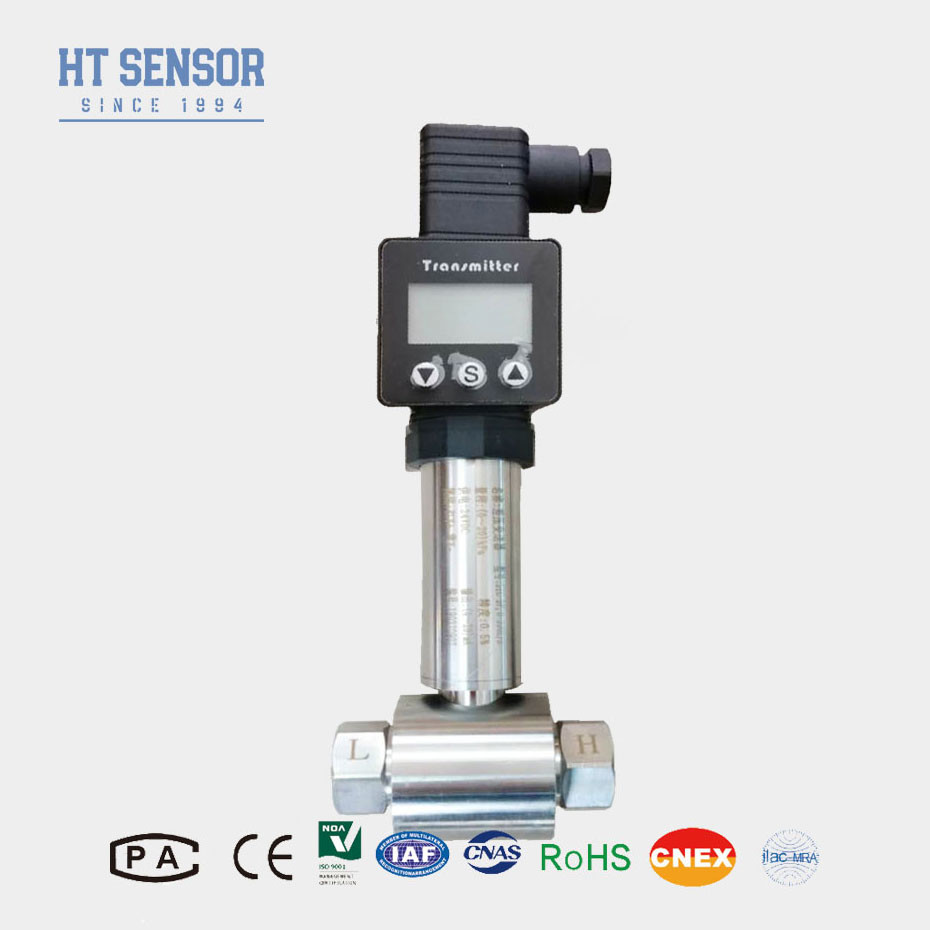

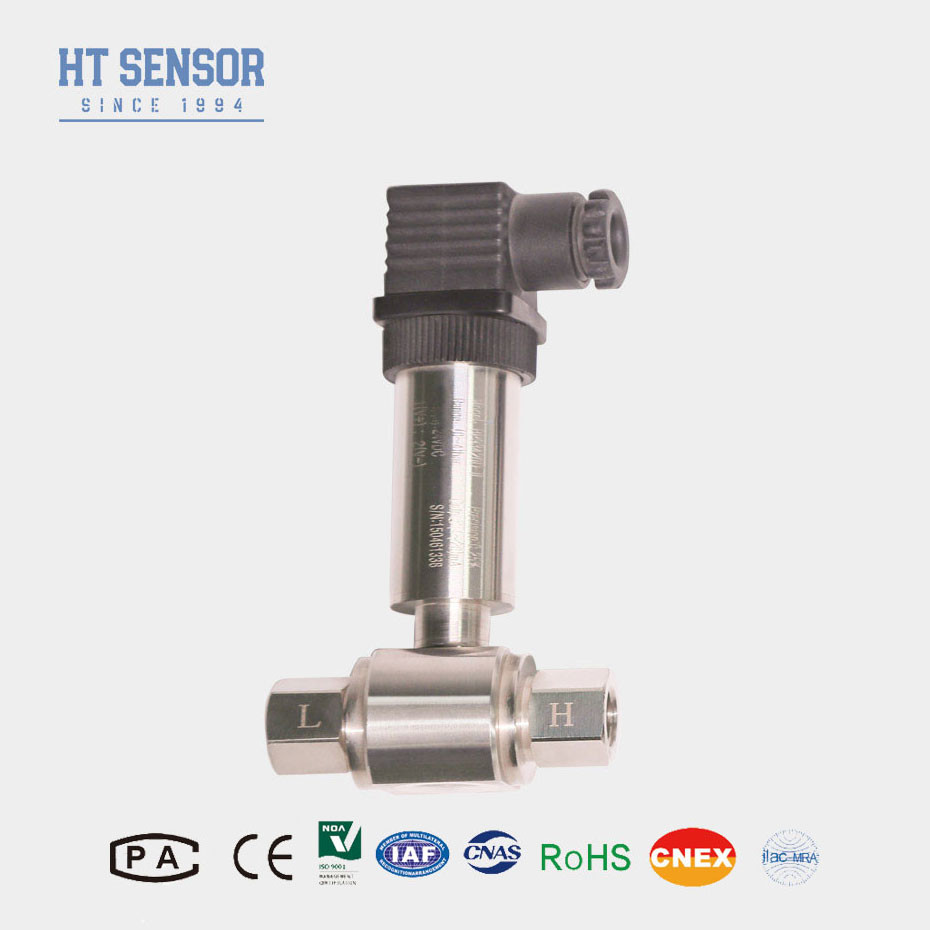

Transmetteur de pression différentielle BP93420DII
Introduction du transmetteur de pression différentielle:
BP93420DII Transmetteur de pression différentielle rempli d'huile de haute précision utilise un capteur de silicium diffus piezoresistif.hystérésis et répétabilité grâce à la technologie de compensation numérique.
La compensation numérique améliore les performances et la fiabilité des émetteurs de pression en exploitant des algorithmes avancés et des techniques de traitement numérique.et des solutions de mesure de pression personnalisables pour un large éventail d'applications.
Le capteur est constitué d'un diaphragme de silicium avec des éléments piézorésistifs diffusés, formant un circuit de pont Wheatstone.Il provoque une déformation du diaphragme.Cette déformation modifie la résistance des éléments piézorésistifs, déséquilibrant le pont de Wheatstone.
Caractéristiques du produit:
1. Haute précision
2. Large plage de mesure
3. Une résistance élevée à la corrosion
4Une forte capacité anti-interférence.
5. Adaptabilité à haute température
6Facile à entretenir.
7. Options de signaux de sortie multiples
8. Haute fiabilité
Applications:
1.Mesure des pressions différentielles dans les systèmes de contrôle de l'environnement.
2.Surveillance des pressions différentielles dans les équipements médicaux comme les ventilateurs.
3- Mesure de la pression dans les conduites et les chambres de four
| Paramètres de performance | |
| Plage de mesure | Pour les appareils à combustion électrique |
| Type de pression | La pression différentielle |
| Surcharge à un seul côté | ≤ 3 fois la plage nominale |
| Pression statique | La valeur minimale est comprise entre 5 fois la plage nominale ou 7 MPa. |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | Le système de détection doit être équipé d'un dispositif de détection de la pollution atmosphérique. |
| Hystérésis | Le système de détection doit être équipé d'un dispositif de détection de la température. |
| Stabilité à long terme | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive à température zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Déplacement de température | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Température de compensation | La température de l'air doit être comprise entre 0 °C et 50 °C (de 0 à 10 KPa, de 0 à 20 KPa), 0 à 70 °C, de 10 à 70 °C. |
| Température de fonctionnement | -30°C à 80°C |
| Température de stockage | -40 °C à 100 °C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Sécurité intrinsèque et résistance aux explosions |
| Classement de protection | Pour la protection contre la corrosion |
| Le poids | ~ 0,45 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0.5 à 4,5 V | 5 VDC |
| Conseils pour commander |
2Pour assurer un fonctionnement fiable, il est recommandé d'installer un collecteur à trois vannes entre le point de mesure et l'émetteur.pour assurer une pression lente et uniforme sur les chambres à pression positive et négative de l'émetteur.
3Lors de l'installation, il est conseillé de positionner les interfaces de pression aux deux extrémités horizontalement afin de minimiser l'impact du lieu d'installation sur le produit.
4Pour des besoins particuliers tels que des vibrations fortes, une force d'impact instantané, des interférences électromagnétiques fortes ou des interférences de radiofréquence,S'il vous plaît informer notre société et spécifier ces exigences dans l'ordre
| Guide des commandes | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| DII | Transmetteur de pression différentielle | |||||||
| Plage de mesure | 0 à 10 KPa... ~ 2 MPa | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | M20 × 1,5 mâle | |||||||
| J2 | G1/2 mâle | |||||||
| J3 | G1/4 mâle | |||||||
| J4 | 1/2 NPT mâle | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | Autres | |||||||
| Le code | Type de pression | |||||||
| D | La pression différentielle | |||||||
FAQ:
1Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
A: haute précision, durabilité et excellentes performances.
2Q: Puis-je personnaliser des spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons le service OEM et ODM
3Q: Quelle est votre capacité de production?
A: Je suis désolé. Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison.
4Q: Quel est le délai de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.
5Q: Quel est le prix des produits?
R: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme.
6. Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC esttoujours disponible.
