Aperçu > Produits> Capteur de pression de silicium> HT20V 100mv Capteur de pression 10VDC Capteur de pression différentielle piézorésistive pour liquide

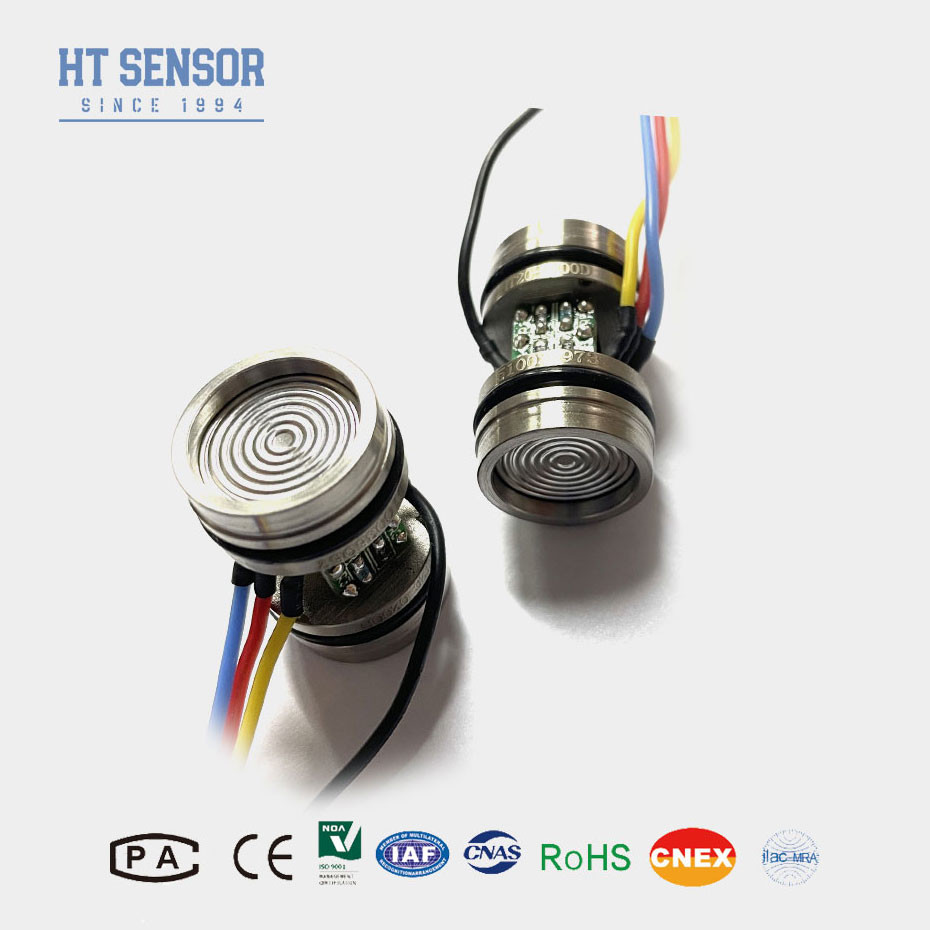

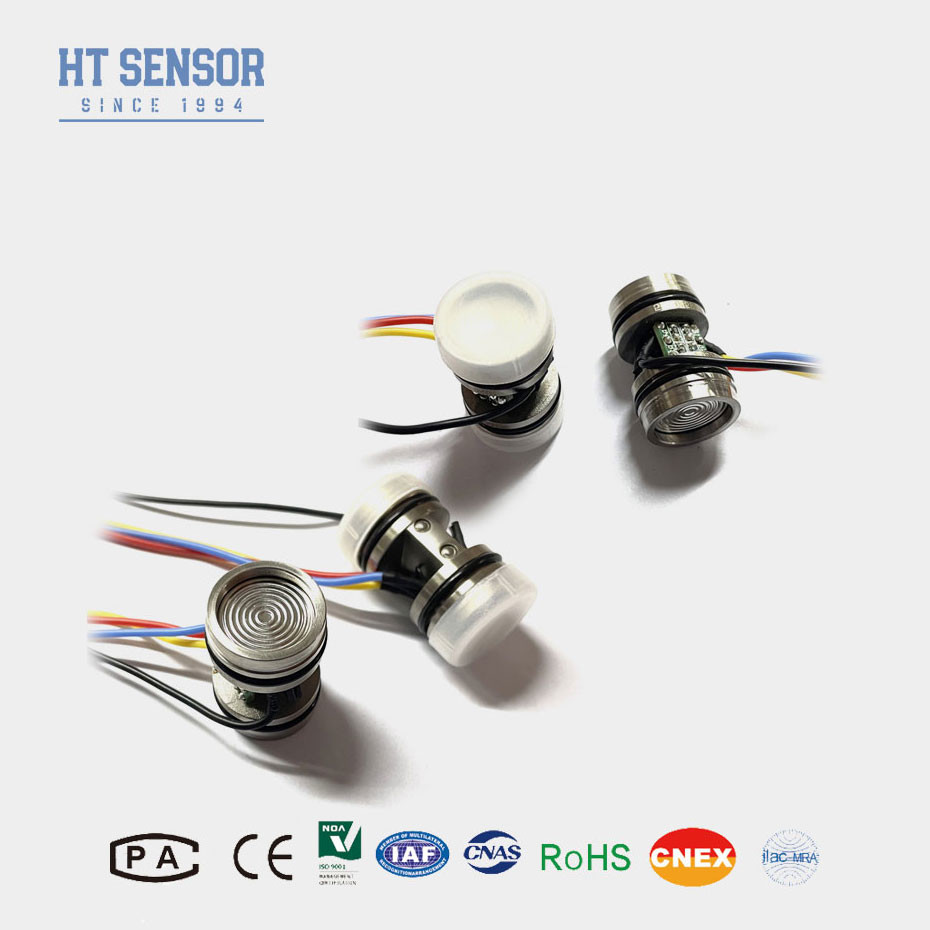

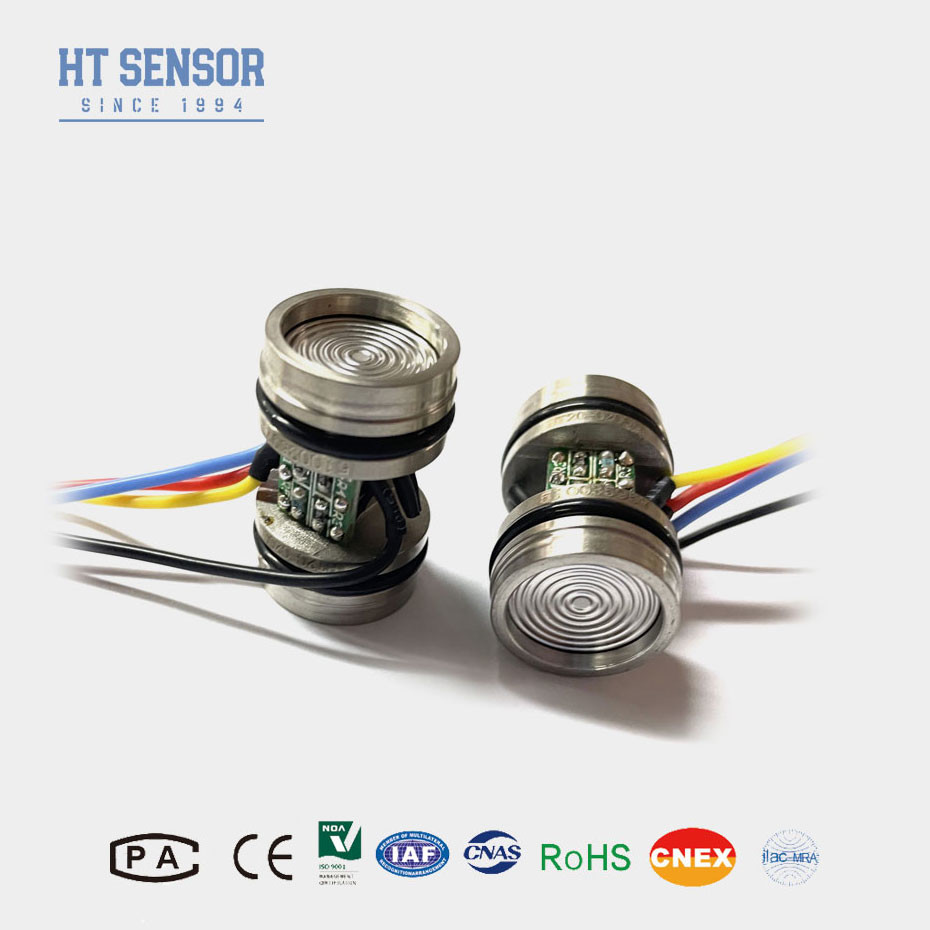

HT20V 100mv Capteur de pression 10VDC Capteur de pression différentielle piézorésistive pour liquide

HT20V 100mv Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor For Liquid
HT20V 100mv Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor For Liquid
HT20V 100mv Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor For Liquid HT20V 100mv Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor For Liquid HT20V 100mv Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor For Liquid
Informations de base
Lieu d'origine: Baoji, en Chine
Nom de marque: HT Sensor
Certification: CE,RoHs,ISO9001
Numéro de modèle: HT20V
Quantité de commande min: 1
Prix: negotiable
Détails d'emballage: Paquet d'exportation standard
Délai de livraison: 5-8 jours ouvrables
Conditions de paiement: L/C, T/T et Western Union
Capacité d'approvisionnement: 5000 pièces par mois
meilleur prix Contactez
Détail Infomation
Modèle N°.: HT20V Type de câblage: À quatre fils
Mesure du milieu: Gaz et liquide personnalisé: personnalisé
Le pouvoir: 10VDC Paquet de transport: Cartonné
Le type: Capteur de pression piézorésistive différentielle Type de signal de sortie: Type analogique
Matériel: Acier inoxydable Personnalisation: Disponible Une demande personnalisée
Mettre en évidence:

Capteur de pression liquide

,

Capteur de pression différentielle pour liquide

,

Capteur de pression différentielle piézorésistive

Description de produit

HT20V 100mv Capteur de pression 10VDC Capteur de pression différentielle piézorésistive pour liquide 0
Introduction du capteur de pression en silicium diffus différentiel:
Pour les appareils à commande numériqueLe capteur est constitué d'un diaphragme en silicium avec des éléments piézorésistifs diffusés, formant un circuit de pont de Wheatstone.Il provoque une déformation du diaphragme.Cette déformation modifie la résistance des éléments piézorésistifs, déséquilibrant le pont de Wheatstone.

Caractéristiques du produitd'un détecteur de pression en silicium diffus différentiel:


1• Haute précision: permet de mesurer avec précision la pression différentielle.
2Excellente stabilité: maintient les performances pendant de longues périodes.
3.Grande plage de mesure: Capable de mesurer de petites à grandes pressions différentielles.
4Compensation de la température: assure des lectures précises sur une large plage de températures.


Applicationsd'un détecteur de pression en silicium diffus différentiel:
  1. Contrôle des processus: surveillance et contrôle des différences de pression dans les processus industriels.
  2. Systèmes HVAC: Mesure des différences de pression de l'air pour un fonctionnement efficace du système.
  3. Mesure du débit: Utilisé en conjonction avec des éléments de débit tels que des plaques d'orifice pour mesurer le débit de fluide.
  4. Surveillance des filtres: détection des chutes de pression à travers les filtres pour indiquer un blocage.
  5. Mesure du niveau: Mesure du niveau des liquides dans les réservoirs en détectant la différence de pression entre le niveau du liquide et un point de référence.
Performance électriqued'un détecteur de pression en silicium diffus différentiel:
  1. L'alimentation électrique: ≤ 10 VDC
  2. Voltage de sortie en mode commun: 50% de l'entrée (typique)
  3. Impédance d'entrée:4KΩ~20KΩ
  4. Impédance de sortie:2.5KΩ~6KΩ
  5. Connexion électrique: fil à haute température de 100 mm.
Paramètres de performanced'un détecteur de pression en silicium diffus différentiel:
Plage de mesure 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa
  Le type Je suis désolé. Unité
Linearité   ± 0.15 ± 0.3 % F.S.
Répétabilité  0.05 0.1 % F.S.
Hystérésis    0.05 0.1 % F.S.
Débit de compensation nul   0 ± 1 0 ± 2 MV
Produit à grande échelle   ≤ 20 KPa 50 ± 1 50 ± 2 MV
≥ 35 kPa 100 ± 1 100 ± 2 MV
Température de décalage zéro. ≤ 20 KPa ± 1 ± 25 % F.S.
≥ 35 kPa ± 0.8 ± 15 % F.S.
Température à pleine échelle. ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.8 ± 15 % F.S.
Temps compensé. ≤ 20 KPa 0 à 50 oC
≥ 35 kPa 0 à 70 oC
Température de fonctionnement - 20 à 80 oC
Température de stockage -40 à 125 oC
Surcharge admissible Prenez la plus petite valeur entre 3 fois l'échelle complète ou 4MPa
Pression de rupture 5 fois la taille totale
Stabilité à long terme 0.2 %  F.S./année
Matériau du diaphragme autres
Résistance à l'isolation Pour les appareils à courant alternatif
Vibration Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz
Le choc 100 g, 11 ms
Temps de réponse ≤ 1 ms
Sceau de l'anneau O Déchets d'acier ou d'acier
Remplissage du milieu Huile de silicium
Le poids ~ 45 g
Les paramètres sont testés dans les conditions suivantes: tension constante de 10 V et température ambiante de 25 °C


Construction du schémad'un détecteur de pression en silicium diffus différentiel
Dimension HT20V 100mv Capteur de pression 10VDC Capteur de pression différentielle piézorésistive pour liquide 1
Les notes:L'extrémité de sortie est la borne positive. Si les couleurs du fil changent, veuillez consulter l'étiquette attachée au capteur pour obtenir des informations précises.
Connexion électrique et compensationd'un détecteur de pression en silicium diffus différentiel

HT20V 100mv Capteur de pression 10VDC Capteur de pression différentielle piézorésistive pour liquide 2


Exemples de sélection
HT20V 100mv Capteur de pression 10VDC Capteur de pression différentielle piézorésistive pour liquide 3
Conseils pour commander
1. Faites attention à l'ajustement entre la taille du noyau et le boîtier de l'émetteur pendant l'assemblage pour atteindre le
étanchéité requise
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter que la plaque de compensation ne soit bloquée ou endommagée.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter les dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau réel pour une référence.

société


HT20V 100mv Capteur de pression 10VDC Capteur de pression différentielle piézorésistive pour liquide 4
Questions et réponses

1.Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
A: haute précision, durabilité et excellentes performances.

2.Q: Puis-je personnaliser les spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons le service OEM et ODM

3Q: Quelle est votre capacité de production?
A: Je suis désolé. Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison
.
4.Q: Quelle est la période de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.

5Q: Quel est le prix des produits?
A: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme
.
6.Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC est toujours disponible.
