Transmetteur de détecteur de pression par diaphragme à haute température de la série HT Transmetteur de pression industriel
Product Details
| Modèle N°.: | BP93420-IIIF: Les produits de base sont les suivants: | Énergie: | La fréquence d'écoulement doit être supérieure ou égale à: |
|---|---|---|---|
| le produit: | 4-20mA avec affichage | Type de pression: | Mesure, absolue, scellée |
| Portée: | Pour les appareils à haute tension: | Type de structure: | Capteur de diaphragme |
| Mesure du milieu: | Liquide, colle pour boissons, etc. | degré de précision: | 00,5% |
| À plat: | DN25-DN50 -DN100 et ainsi de suite | Personnalisation: | Produit d'origine |
| Mettre en évidence |
Capteur de pression du diaphragme à haute température,Transmetteur de détecteur de pression par diaphragme,Capteur de pression du diaphragme à décharge industrielle |
||
Product Description

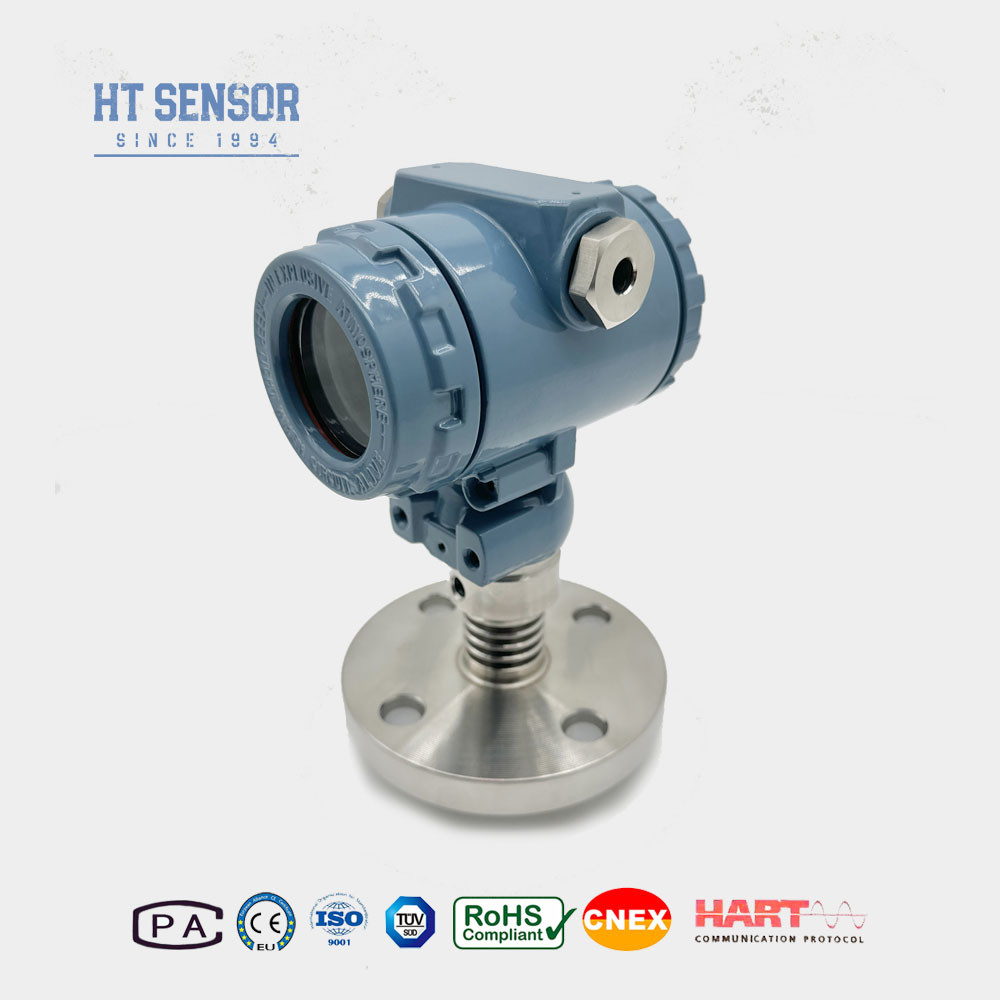

Transmetteur de détecteur de pression par diaphragme à haute température de la série HT
Le dispositif doit être équipé d'un système de contrôle de la pression de l'air.
Introduction du détecteur de pression du diaphragme:

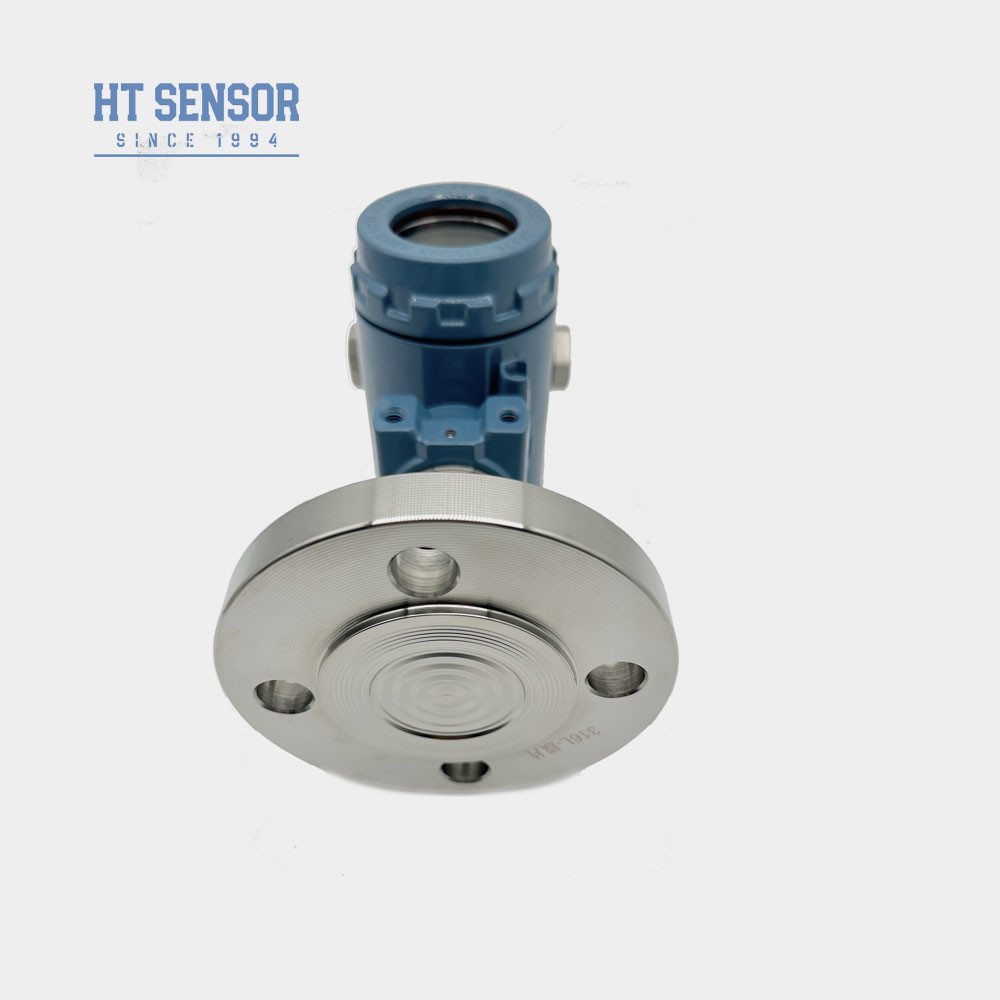

L'émetteur de pression BP93420-III-FL utilise le noyau rempli d'huile de film résistif de silicium de la série HT comme élément de mesure du signal.Sa connexion par procédé implique le soudage direct d'un diaphragme d'isolation 316L et d'une bride assortieLe dissipateur de chaleur personnalisé est conçu pour s'adapter aux environnements à haute température.le circuit de traitement du signal convertit le signal du capteur en un signal de sortie standardDes essais rigoureux et un dépistage du vieillissement des composants, des produits semi-finis et des produits finis ont été effectués pour garantir le fonctionnement stable et fiable de l'émetteur.
| Paramètres de performance | |
| Plage de mesure | - 100 kPa... 0 kPa 35 kPa... 1 MPa |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25°C | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité et hystérésis | 0Les émissions de dioxyde de carbone sont les émissions de dioxyde de carbone les plus élevées enregistrées. |
| Stabilité à long terme | ± 0,1% F.S./Année (typique) ± 0,2% F.S./Année (max.) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | 0-70°C ((≤10mpa, personnalisable) |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10g,55Hz 2kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex II C T6 Ga |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | ~ 4 kg |
Caractéristiques du produitdétecteur de pression du diaphragme:
- 1. large plage de mesure, diverses options d'interface de pression
- 2. Variété des options de signal de sortie
- 3. réglable zéro et pleine échelle
- 4- Haute précision, plusieurs connexions de processus stériles
Applications dedétecteur de pression du diaphragme:
- Convient pour la mesure de gaz et de liquides non corrosifs avec 316L.
- Les industries médicales, biopharmaceutiques et d'hygiène alimentaire pour le traitement stérile.
- Utilisé dans les industries du papier et chimique, ainsi que pour le niveau des eaux usées et des boissons.
| Signal de sortie ofdétecteur de pression du diaphragme | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC | |
| Protocole de communication RS485 | 3.6 ~ 30V / batterie | 4 fils |
| Conseils de commandefdétecteur de pression du diaphragme |
- 1Assurez-vous de la compatibilité: lors de la sélection du produit, veuillez vérifier que le support d'essai est compatible avec les parties de contact du produit.
- 2. Produits résistants aux explosions: Notez que les produits résistants aux explosions n'incluent pas les têtes d'affichage numérique.
- 3- alimentation pour les écrans: lors de la commande d'un émetteur équipé d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
- 4Protection contre la foudre: pour assurer le fonctionnement fiable du produit,il est conseillé d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation électrique sont reliés à la terre de manière fiable.
- 5. Sélection de l'anneau d'étanchéité: la plage de température de fonctionnement nominale de l'anneau O en caoutchouc au fluor est comprise entre -20°C et 250°C. Si la température de fonctionnement du produit est inférieure à -20°C,une bague d'étanchéité de type EPDM O doit être sélectionnée.
- 6. Options de câble: La longueur par défaut du câble est de 1,5 m, et il existe trois types de matériaux de câble au choix.Si un matériau de câble différent est requis, veuillez l'indiquer dans le formulaire de commande.
- 7. Exigences particulières: en cas de nécessités particulières, telles qu'une forte vibration, une force d'impact instantanée, une forte interférence électromagnétique ou RF, veuillez nous en informer et l'indiquer dans l'ordre.
| Guide de commandedétecteur de pression du diaphragme | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| IB | Transmetteur de pression générale | Les États membres | Affichage du transmetteur de pression | |||||
| IE | Transmetteur de pression de l'aviation résistant aux chocs | IIC/III | Général industriel/ Transmetteur de pression à écran | |||||
| Si | Transmetteur de pression à l'épreuve de l'humidité | Les États membres | Transmetteur de pression général/affichage | |||||
| Dans | Transmetteur de pression dédié pour la climatisation | |||||||
| C.I. | Transmetteur à haute température | |||||||
| Le QI/TQI | Grand diaphragme/émetteur à haute température sous pression | |||||||
| Plage de mesure | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa ou MPa | X: indique la plage de mesure réelle | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | Une M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | Le 7/16-20UNF | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | 2088 Enveloppes industrielles | |||||||
| B5 | 2088 Enveloppe industrielle avec affichage | |||||||
| B6 | Autres | |||||||
| Le code | Type de pression | |||||||
| G | Pression de mesure | |||||||
| Une | Une pression absolue | |||||||
| S | Pression de référence scellée | |||||||
FAQ dedétecteur de pression du diaphragme:
Q1: Êtes-vous Vous êtes une société de fabrication?
A1: Nous sommes fabricants avec plus de 29 ans d'expérience.
Q2:Produit sur mesure
A2:Nous fournissons des services OEM et de conception personnalisée.
Q3:Garantie de qualité
R3: Nos produits bénéficient d'une garantie limitée de 12 à 18 mois à compter de la date d'expédition jusqu'à l'acheteur original. Hengtong remplacera ou réparera les produits défectueux gratuitement.Cette garantie ne s'applique pas aux unités modifiées.Il a été maltraité, négligé.
Q4: Expédition et emballage
A4:Les produits sont généralement expédiés par Express international, y compris UPS,FedEx,DHL et INT pour le fret prépayé,vous pouvez également utiliser votre compte d'expédition pour récupérer,emballage d'exportation standard,y compris la certification d'inspection.
Q5: Contactez-nous
A5:Nous avons une équipe de vente active et expérimentée pour vous servir sur la question technique et la question commerciale.
