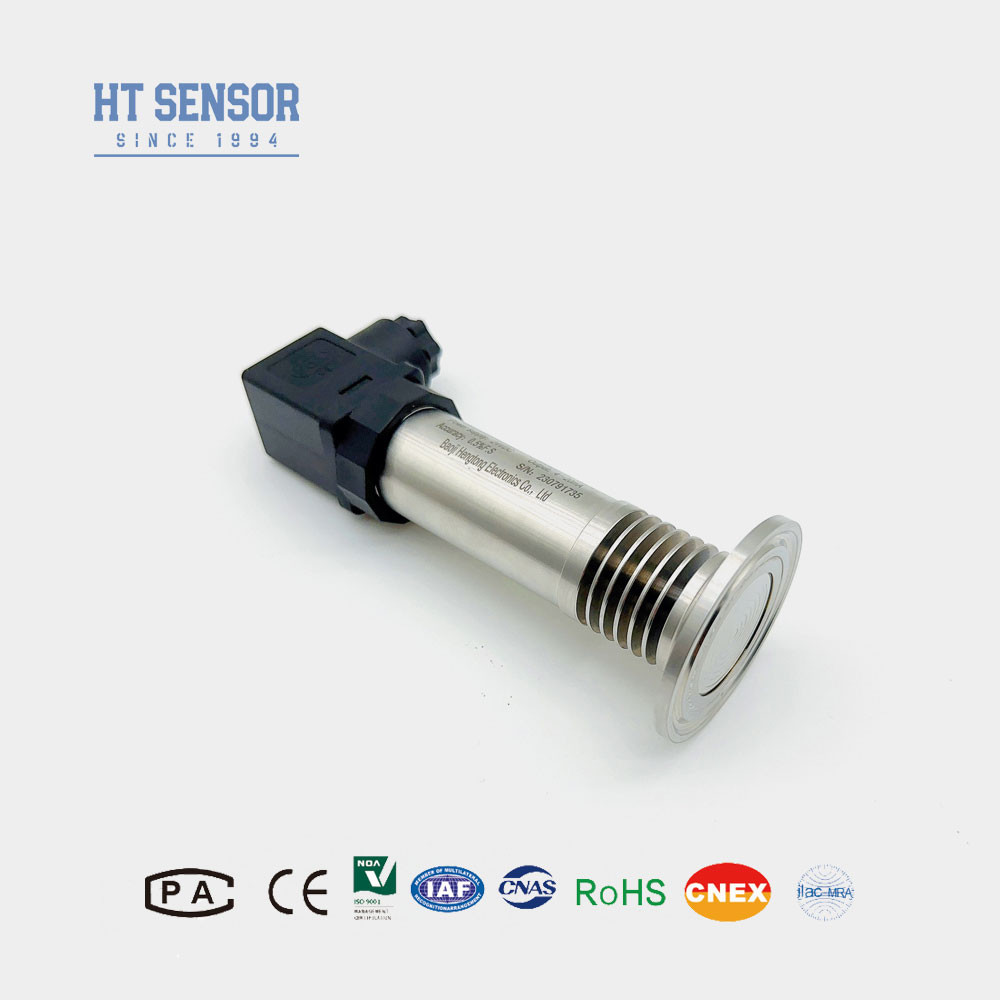

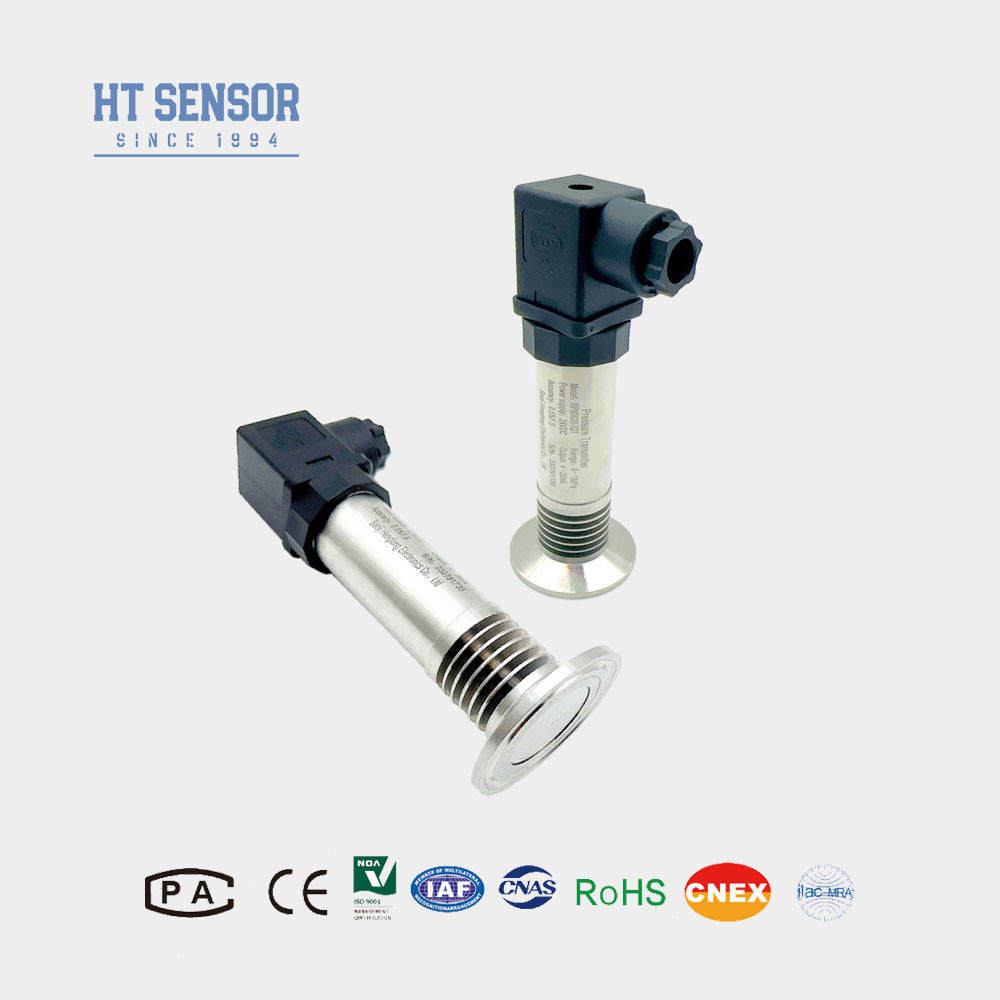

Fabrication d'un émetteur de capteur de pression de diaphragme à haute température avec capteur de pression de diaphragme à haute température
Détails du produit
| Modèle N°.: | BP93420-IQT | Le fil: | 50.4 mm |
|---|---|---|---|
| Type de pression: | Mesure, pression absolue, scellée | Paquet de transport: | Cartonné |
| Spécification: | Capteur de pression au silicium | Code du SH: | 9026201090 |
| Le type: | Transmetteur de détecteur de pression par diaphragme | degré de précision: | 0.5%F.S |
| Plage de pression: | - 100 Kpa... 0 Kpa ~ 35 Kpa... Je suis désolé.3.5 MPa | production: | 4 à 20 mA |
| Mettre en évidence |
Transmetteur de capteur de pression à haute température,Capteur de pression du diaphragme à haute température,Capteur de pression du diaphragme à décharge DIN |
||
Description du produit
Fabrication d'un émetteur de détecteur de pression de diaphragme à haute température avec un grand DIN
Le dispositif doit être équipé d'un dispositif de détection de l'eau.
Introduction du détecteur de pression du diaphragme:
L'émetteur du capteur de pression BP93420-IQT a été soumis à des tests rigoureux sur divers paramètres, garantissant des performances stables et fiables.Son grand diaphragme exposé est efficace pour prévenir le blocage du port de pression causé par la cristallisation moyenneCela rend le capteur bien adapté pour une utilisation dans les industries alimentaire et sanitaire, où la propreté et l'hygiène sont primordiales.
| Paramètres de performanced'un capteur de pression de diaphragme: | |
| Plage de mesure | - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | ≤ 0,1% FS |
| Hystérésis | ≤ 0,1% FS |
| Stabilité à long terme | ± 0,1% F.S./Année (Typical) ± 0,2% F.S./Année (Maximum) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | 0 à 70 °C (personnalisable) |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classement de protection | Pour la protection contre la corrosion |
| Le poids | - 0,3 kg |
Caractéristiques du produitd'un capteur de pression de diaphragme:
1Large plage de mesure, différentes options d'interface de pression.
2Différentes options de signaux de sortie.
3Il est réglable à zéro et à pleine échelle.
4Haute précision, plusieurs connexions de processus stériles.
Applicationsd'un capteur de pression de diaphragme:
1. Convient pour mesurer les gaz et liquides non corrosifs avec 316L.
2Les industries médicales, biopharmaceutiques et d'hygiène alimentaire pour le traitement stérile.
3Utilisé dans les industries du papier et de la chimie, ainsi que pour la mesure du niveau des eaux usées et de la pression des canettes de boissons.
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC | |
| Protocole de communication RS485 | 3.6 ~ 30V / batterie | 4 fils |
| Conseils pour commander |
1Compatibilité avec les médias:
Lors du choix d'un produit, il est essentiel de s'assurer que le support testé est compatible avec les parties humides du produit.Il s'agit d'une considération essentielle pour garantir le bon fonctionnement et la fiabilité du capteur.
2Produits à l'épreuve des explosions:
Lorsque vous passez une commande, veuillez noter que les produits à l'épreuve des explosions n'incluent pas d'affichage numérique de série.C'est un facteur important à prendre en compte si un affichage numérique est requis pour votre demande..
3. mise à la terre et protection contre la foudre:
Pour assurer le fonctionnement fiable du produit, il est conseillé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont correctement mis à la terre.Cette mesure aidera à protéger le capteur des perturbations électriques et à maintenir des performances constantes.
4Options de câble:
Le produit n'est pas livré avec un câble fixe par défaut. Si un câble est requis, trois options de matériaux sont disponibles - polyéthylène, PVC et blindé. Sauf indication contraire,le matériel de câble en polyéthylène sera utilisé par défautSi vous avez besoin d'un autre matériau de câble, veuillez l'indiquer dans votre formulaire de commande.
5Exigences spéciales:
En cas d'exigences particulières telles qu'une forte vibration, une force d'impact instantanée ou une forte interférence électromagnétique/radiofréquence, veuillez nous en informer et préciser ces détails dans votre commande.Cela nous permettra de nous assurer que le produit est adapté à vos besoins d'application uniques.
| Guide de commande du capteur de pression du diaphragme | ||||||||
| BP93420XX | Transmetteur de pression | |||||||
| Le code | Construction du schéma | |||||||
| IB | Transmetteur de pression générale | Les États membres | Affichage du transmetteur de pression | |||||
| IE | Transmetteur de pression de l'aviation résistant aux chocs | IIC/III | Général industriel/ Transmetteur de pression à écran | |||||
| Si | Transmetteur de pression à l'épreuve de l'humidité | Les États membres | Transmetteur de pression général/affichage | |||||
| Dans | Transmetteur de pression dédié pour la climatisation | |||||||
| C.I. | Transmetteur à haute température | |||||||
| Le QI1/QI2 | Grand diaphragme/émetteur à haute température sous pression | |||||||
| Plage de mesure | - 100 kPa... 0 kPa~ 35 kPa... 3,5 MPa | |||||||
| (0-X) Kpa ou MPa | X: indique la plage de mesure réelle | |||||||
| Le code | Énergie | |||||||
| D1 | 24 VDC | |||||||
| D2 | 5 VDC | |||||||
| D3 | Autres | |||||||
| Le code | Signal de sortie | |||||||
| S1 | 4 à 20 mADC | S5 | 0 à 20 mADC | |||||
| S2 | 1 à 5 VDC | S6 | 0 à 10 VDC | |||||
| S3 | 0 à 5VDC | S7 | 0Pour les conducteurs de véhicules à moteur | |||||
| S4 | 0 à 10 mADC | |||||||
| Le code | Connexion sous pression | |||||||
| J1 | Une M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | Le 7/16-20UNF | |||||||
| J5 | Autres | |||||||
| Le code | Connexion électrique | |||||||
| B1 | Je suis Hirschmann. | |||||||
| B2 | PG7 prise de courant | |||||||
| B3 | Sortie du câble scellé | |||||||
| B4 | 2088 Enveloppes industrielles | |||||||
| B5 | 2088 Enveloppe industrielle avec affichage | |||||||
| B6 | Autres | |||||||
| Le code | Type de pression | |||||||
| G | Pression de mesure | |||||||
| Une | Une pression absolue | |||||||
| S | Pression de référence scellée | |||||||
FAQ:
Questions et réponses
Q1: Êtes-vous une société de fabrication?
A1: Nous sommes fabricants avec plus de 29 ans d'expérience.
Q2:Produit sur mesure
A2:Nous fournissons des services OEM et de conception personnalisée.
Q3:Garantie de qualité
R3: Nos produits bénéficient d'une garantie limitée de 12 à 18 mois à compter de la date d'expédition jusqu'à l'acheteur original. Hengtong remplacera ou réparera les produits défectueux gratuitement.Cette garantie ne s'applique pas aux unités modifiées.Il a été maltraité, négligé.
Q4: Expédition et emballage
A4:Les produits sont généralement expédiés par Express international, y compris UPS,FedEx,DHL et INT pour le fret prépayé,vous pouvez également utiliser votre compte d'expédition pour récupérer,emballage d'exportation standard,y compris la certification d'inspection.
Q5: Contactez-nous
A5:Nous avons une équipe de vente active et expérimentée pour vous servir sur la question technique et la question commerciale.
