Capteur de pression piézoresistant au silicium de diffusion HT19V personnalisable pour la détection du niveau du liquide
Product Details
| Modèle N°.: | HT19V | Type de fil: | Je ne veux pas. |
|---|---|---|---|
| Type de câblage: | À quatre fils | Mesure du milieu: | Gaz et liquide |
| Portée: | Pour les appareils à combustion interne | Produits: | MV |
| Type de pression: | Le G/A/S | L'offre: | 5 à 10 VDC |
| Hs code: | 9026209090 | Capacité d'approvisionnement: | 20000 pièces par mois |
| Le type: | Capteur de pression piézo-résistif | Matériel: | Acier inoxydable |
| Personnalisation: | Disponible OEM et ODM | ||
| Mettre en évidence |
Sensor de pression piézo-résistant au silicium à diffusion,Customizable Silicon Piezoresistive Pressure Sensor |
||
Product Description

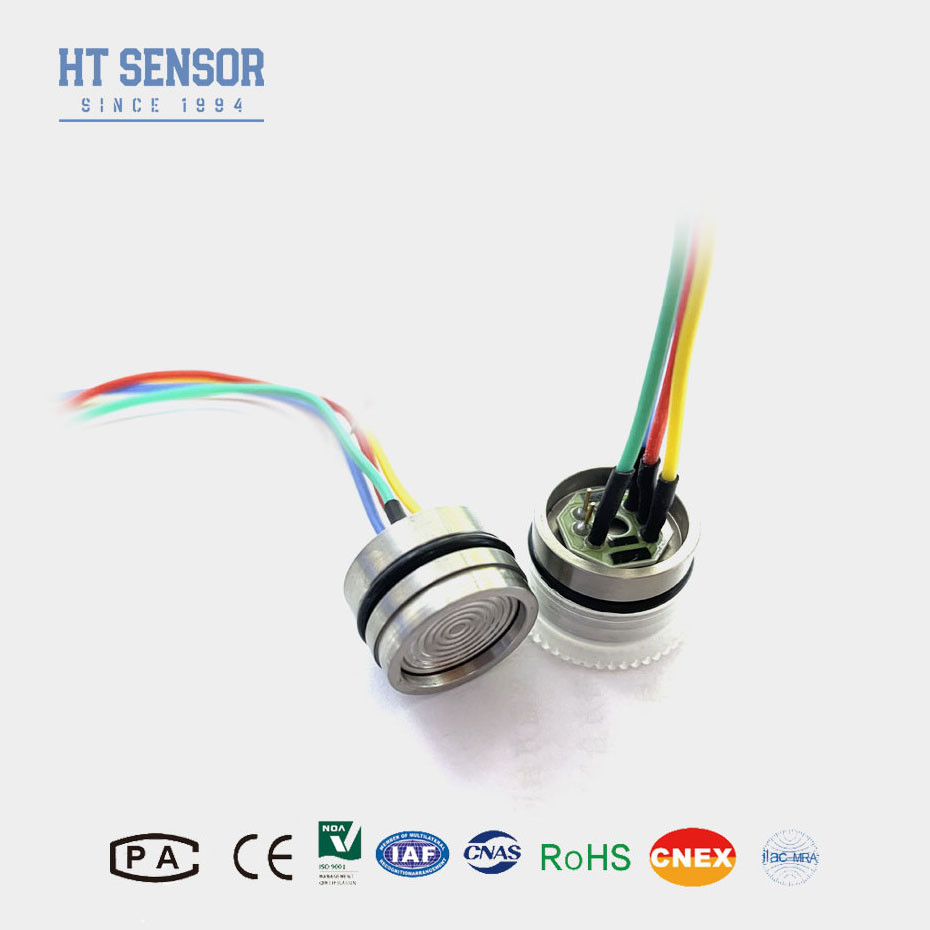

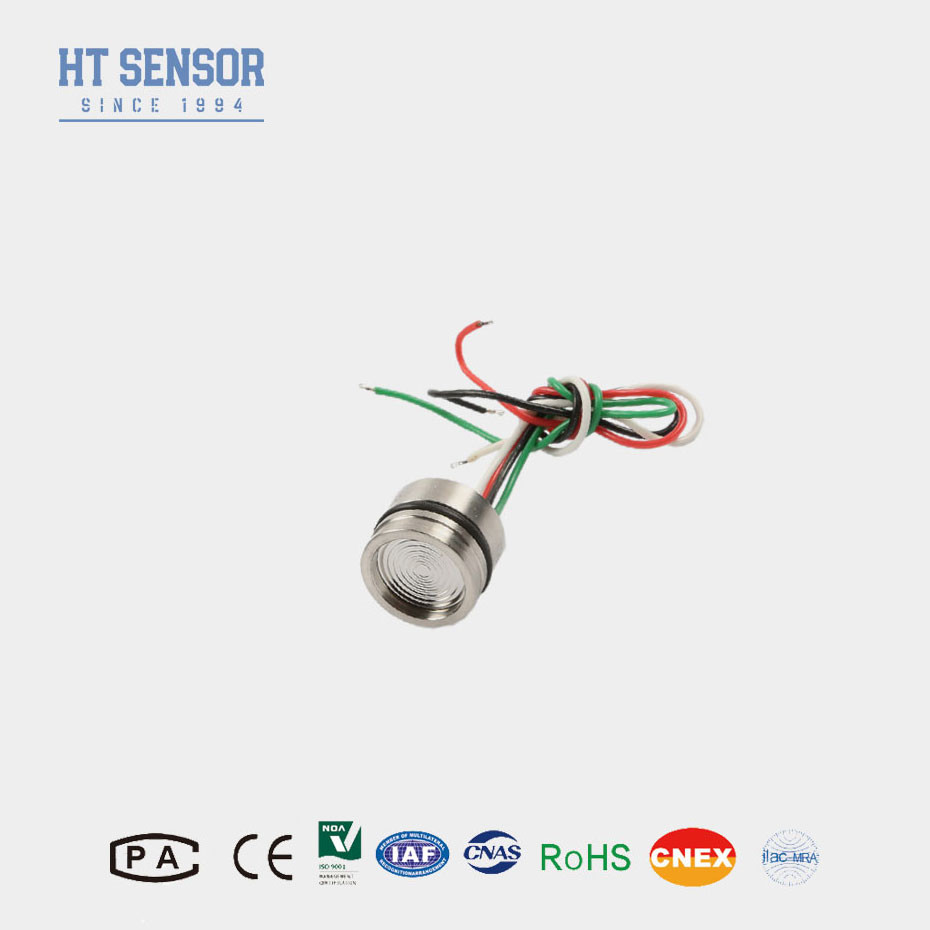

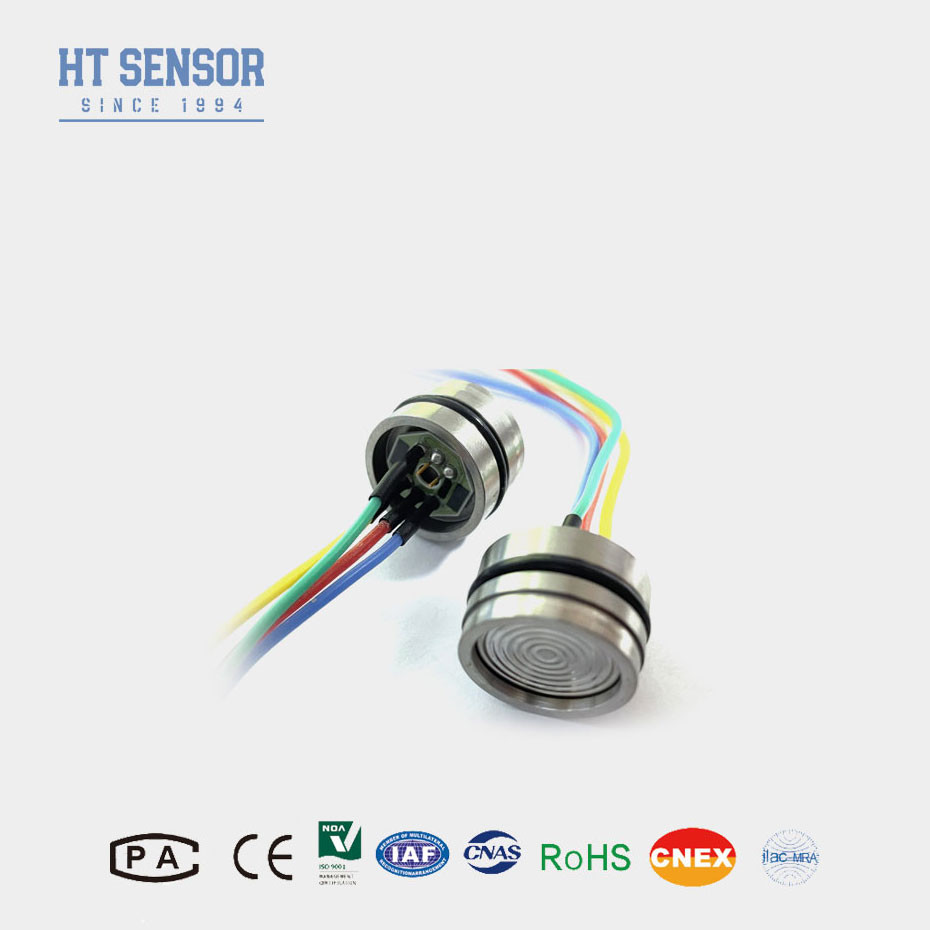

HT19V Capteur de pression au silicium piézorésistif
Introduction du capteur de pression en silicium:
HT19V Le paquet de capteurs utilise de l'huile de silicone pour transférer la pression du diaphragme en acier inoxydable 316L vers l'élément capteur.Un substrat en céramique est fixé à l'emballage contenant des résistances à découpe laser pour la compensation de la température et la correction de décalageUne résistance supplémentaire à laser est incluse qui peut être utilisée pour régler un amplificateur différentiel externe et fournir une interchangeabilité de portée à ± 1%.
Caractéristiques du produitd'une épaisseur d'environ 50 mm:
• Montable avec joint à anneaux O
• Surfaces humides en acier inoxydable
• Amplifié
• ASIC étalonné
• Indicateur absolu et scellé
• Option câble
• Sortie analogique
• SENT Sortie facultative (contactez l'usine pour plus de détails)
Applicationsd'une épaisseur d'environ 50 mm:
1- Convient pour mesurer la pression des gaz corrosifs et des liquides, compatible avec l'acier inoxydable 316 l
2Utilisé dans les systèmes de contrôle de processus pour surveiller et contrôler la pression.
3. Souvent utilisé dans le système de réfrigération et la mesure de la pression du compresseur d'air.
Performance électriqued'une épaisseur d'environ 50 mm:
1.Alimentation électrique: ≤ 10 VDC
2.Tension de sortie en mode commun: 50% de l'entrée (typique)
3.Impédance d'entrée: 4KΩ à 20KΩ
4Impédance de sortie:2.5KΩ~6KΩ
5Connexion électrique: fil à haute température de 100 mm, câble à ruban
| Paramètres de performanced'une épaisseur d'environ 50 mmJe vous en prie. | ||||||
| Plage de mesure | Épaisseur (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa | ||||
| Absolute (A) | Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission. | |||||
| Sélectionné | Le système de mesure de la température doit être conforme à l'état d'urgence de la température. | |||||
| Le type | Je suis désolé. | Unité | ||||
| Non-linéarité | ± 0.15 | ± 0.3 | % F.S. | |||
| Répétabilité | 0.05 | 0.1 | % F.S. | |||
| Hystérésis | 0.05 | 0.1 | % F.S. | |||
| Débit de compensation nul | 0 ± 1 | 0 ± 2 | MV | |||
| Produit à grande échelle | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | MV | ||
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | MV | |||
| Température de décalage zéro. | ≤ 20 KPa | ± 1 | ± 25 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |||
| Température à pleine échelle. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |||
| Temps compensé. | ≤ 20 KPa | 0 à 50 | oC | |||
| ≥ 35 kPa | 0 à 70 | oC | ||||
| Température de fonctionnement | - 20 à 80 | oC | ||||
| Température de stockage | -40 à 125 | oC | ||||
| Surcharge admissible | Prenez la plus petite valeur entre 3 fois l'échelle complète ou 120MPa | |||||
| Pression de rupture | 5 fois la taille totale | |||||
| Stabilité à long terme | 0.2 % | F.S./année | ||||
| Matériau du diaphragme | autres | |||||
| Résistance à l'isolation | Pour les appareils à courant alternatif | |||||
| Vibration | Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz | |||||
| Le choc | 100 g, 11 ms | |||||
| Temps de réponse | ≤ 1 ms | |||||
| Sceau de l'anneau O | Déchets d'acier ou d'acier | |||||
| Remplissage du milieu | Huile de silicium | |||||
| Le poids | ~ 28 g | |||||
| Les paramètres sont testés dans les conditions suivantes: 10V @ 25oC | ||||||
| Construction du schémad'une épaisseur d'environ 50 mm | |
| Le débit d'électricité doit être supérieur à: |  |
| ≥ 3,5 MPaS Le niveau de température de l'air doit être inférieur à: |
|
| ≥ 40 MPaS | |
| Connexion électrique et compensationd'une épaisseur d'environ 50 mm |
|
|
| Exemples de sélection |
| Conseils pour commander |
| Questions et réponses |
1Qu'est-ce qu'un capteur de pression?
Un capteur de pression est un dispositif qui mesure la pression des gaz ou des liquides.Il convertit la pression physique en un signal électrique qui peut être lu et traité par les systèmes de contrôle ou les équipements de surveillance..
2Comment fonctionne un capteur de pression?
Les capteurs de pression fonctionnent en utilisant différentes technologies, telles que des éléments piézorésistifs, capacitifs ou piézoélectriques, pour détecter les changements de pression.il provoque un changement des propriétés physiques de l'élément de détection, qui est ensuite converti en un signal électrique proportionnel à la pression.
3Quels sont les types de capteurs de pression?
Capteurs de pression piézorésistifs: utiliser l'effet piézorésistif dans des matériaux comme le silicium pour mesurer la pression.
Sensors de pression capacitifs: mesurent les changements de capacité causés par la déformation d'un diaphragme sous pression.
Capteurs de pression piézoélectriques: utiliser des matériaux qui génèrent une charge électrique en réponse à une contrainte mécanique appliquée.
Capteurs de pression optiques: utilisent la modulation lumineuse pour mesurer les changements de pression.
Sensors de pression résonante: Mesurer la pression en détectant les changements de fréquence de résonance d'un élément de détection.
