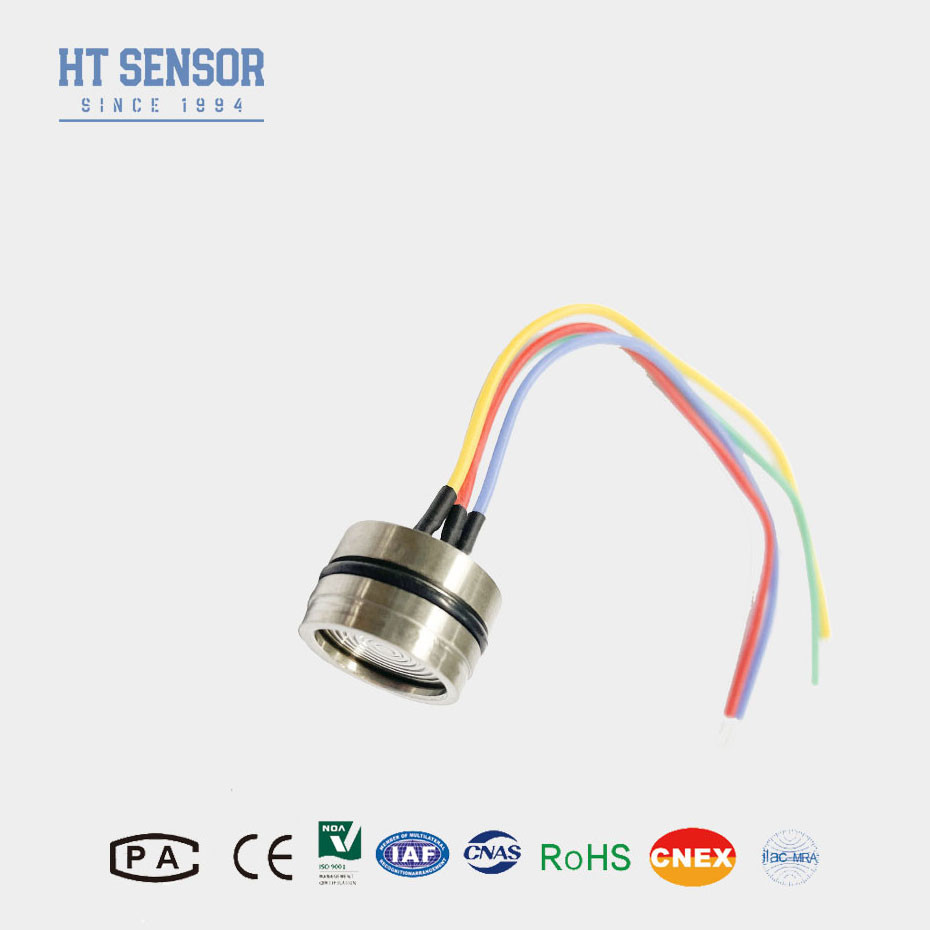

HT19V Capteur de pression piézoresistive au silicium à diffusion 10VDC Capteur de niveau liquide
Product Details
| Modèle N°.: | HT19V | Type de fil: | Je ne veux pas. |
|---|---|---|---|
| Type de câblage: | À quatre fils | Mesure du milieu: | Gaz et liquide |
| Portée: | Pour les appareils à combustion interne | Produits: | MV |
| Type de pression: | Le G/A/S | L'offre: | 5 à 10 VDC |
| Hs code: | 9026209090 | Capacité d'approvisionnement: | 20000 pièces par mois |
| Le type: | Capteur de pression piézo-résistif | Matériel: | Acier inoxydable |
| Personnalisation: | Disponible OEM et ODM | ||
| Mettre en évidence |
HT19V Capteur de pression piézoresistif au silicium à diffusion,Sensor de pression piézoresistive au silicium de 10 VDC,Capteur de niveau de liquide 10VDC |
||
Product Description
HT19V Capteur de pression au silicium piézorésistif
Introduction du capteur de pression en silicium:
HT19V Le paquet de capteurs utilise de l'huile de silicone pour transférer la pression du diaphragme en acier inoxydable 316L vers l'élément capteur.Un substrat en céramique est fixé à l'emballage contenant des résistances à découpe laser pour la compensation de la température et la correction de décalageUne résistance supplémentaire à laser est incluse qui peut être utilisée pour régler un amplificateur différentiel externe et fournir une interchangeabilité de portée à ± 1%.
Caractéristiques du produitd'une épaisseur d'environ 50 mm:
1Le circuit à film épais est utilisé pour la compensation de température et la correction de décalage zéro.
2Une fiabilité élevée, une bonne stabilité.
3Fourniture d'alimentation à tension constante, sortie standard.
Applicationsd'une épaisseur d'environ 50 mm:
1- Convient pour mesurer la pression des gaz corrosifs et des liquides, compatible avec l'acier inoxydable 316 l
2Utilisé dans les systèmes de contrôle de processus pour surveiller et contrôler la pression.
3. Souvent utilisé dans le système de réfrigération et la mesure de la pression du compresseur d'air.
Performance électriqued'une épaisseur d'environ 50 mm:
1.Alimentation électrique: ≤ 10 VDC
2.Tension de sortie en mode commun: 50% de l'entrée (typique)
3.Impédance d'entrée: 4KΩ à 20KΩ
4Impédance de sortie:2.5KΩ~6KΩ
5Connexion électrique: fil à haute température de 100 mm, câble à ruban
| Paramètres de performanced'une épaisseur d'environ 50 mmJe vous en prie. | ||||||
| Plage de mesure | Épaisseur (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa | ||||
| Absolute (A) | Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission. | |||||
| Sélectionné | Le système de mesure de la température doit être conforme à l'état d'urgence de la température. | |||||
| Le type | Je suis désolé. | Unité | ||||
| Non-linéarité | ± 0.15 | ± 0.3 | % F.S. | |||
| Répétabilité | 0.05 | 0.1 | % F.S. | |||
| Hystérésis | 0.05 | 0.1 | % F.S. | |||
| Débit de compensation nul | 0 ± 1 | 0 ± 2 | MV | |||
| Produit à grande échelle | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | MV | ||
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | MV | |||
| Température de décalage zéro. | ≤ 20 KPa | ± 1 | ± 25 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |||
| Température à pleine échelle. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |||
| Temps compensé. | ≤ 20 KPa | 0 à 50 | oC | |||
| ≥ 35 kPa | 0 à 70 | oC | ||||
| Température de fonctionnement | - 20 à 80 | oC | ||||
| Température de stockage | -40 à 125 | oC | ||||
| Surcharge admissible | Prenez la plus petite valeur entre 3 fois l'échelle complète ou 120MPa | |||||
| Pression de rupture | 5 fois la taille totale | |||||
| Stabilité à long terme | 0.2 % | F.S./année | ||||
| Matériau du diaphragme | autres | |||||
| Résistance à l'isolation | Pour les appareils à courant alternatif | |||||
| Vibration | Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz | |||||
| Le choc | 100 g, 11 ms | |||||
| Temps de réponse | ≤ 1 ms | |||||
| Sceau de l'anneau O | Déchets d'acier ou d'acier | |||||
| Remplissage du milieu | Huile de silicium | |||||
| Le poids | ~ 28 g | |||||
| Les paramètres sont testés dans les conditions suivantes: 10V @ 25oC | ||||||
| Construction du schémad'une épaisseur d'environ 50 mm | |
| Le débit d'électricité doit être supérieur à: |  |
| ≥ 3,5 MPaS Le niveau de température de l'air doit être inférieur à: |
|
| ≥ 40 MPaS | |
| Connexion électrique et compensationd'une épaisseur d'environ 50 mm |
|
|
| Exemples de sélection |
| Conseils pour commander |
| Questions et réponses |
.
.
