Transducteur de pression au silicium destiné aux applications en énergie et en hydrologie dans la métallurgie pétrolière et chimique
Product Details
| Matériel: | autres | Plage minimale: | 10 kPa |
|---|---|---|---|
| Max Range: | 40 MPa | L'offre: | 1.5 mA |
| Produits: | 100 mv + 2 mv | sélectionnable: | Fil de silicone à quatre couleurs ou épingle dorée |
| Modèle: | HT26V | Huile de pétrole: | silicium de diffusion |
| Le pouvoir: | 10VDC | ||
| Mettre en évidence |
Transducteur de pression au silicium pour la métallurgie,Hydrologie Transducteur de pression au silicium,Transducteur de pression au silicium pour produits pétroliers et chimiques |
||
Product Description

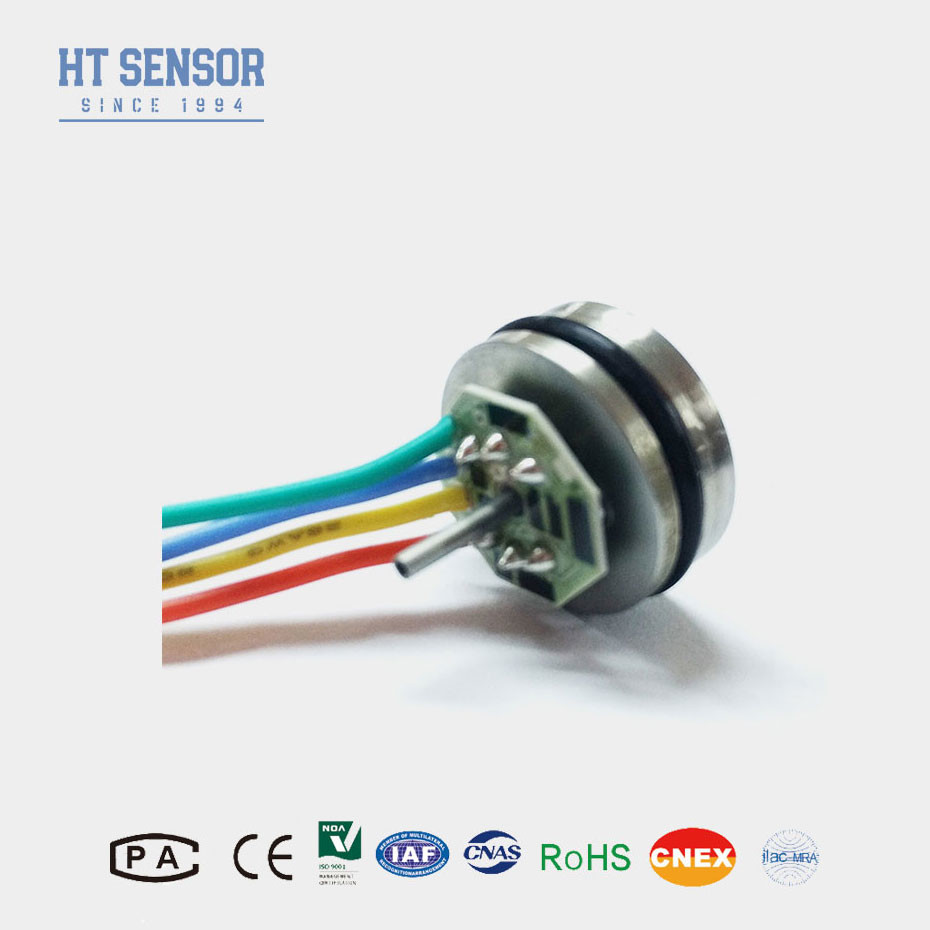

HT26 Capteur de pression de silicium diffus Capteur de pression piézoresistif
Introduction du capteur de pression en silicium:
HT26 est une puce de silicium piezoresistive de haute sensibilité intégrée comme élément de détection de pression.Le diaphragme séparateur en amont isole complètement la puce de pression du milieu à mesurer. il est facile à installer.
Caractéristiques du produitdétecteur de pression en silicium:
1.Utilisation de technologies de pointe et d'un boîtier en acier inoxydable 316L, ainsi que de matériaux tels que le titane et le Hastelloy pour le diaphragme
2.Utilisation de circuits à film épais pour la compensation de température et le point zéro
correction
3- Une fiabilité, une répétabilité et une stabilité exceptionnelles
4. hauteur de 7 mm, personnalisable
Applicationsd'une épaisseur d'environ 50 mm:
1. Convient pour mesurer la pression des gaz et des liquides non corrosifs avec compatibilité en acier inoxydable 316L
2Appliqué dans divers sites de processus industriels, y compris le pétrole, la chimie, la métallurgie, l'énergie et l'hydrologie
3Utilisé dans les industries maritimes et aéronautiques
4.Appareils de commande hydraulique ou pneumatique
Données électriques du capteur de pression en silicium
L'impédance d'entrée de l'alimentation:10VDC: 3KΩ~6KΩ
Impédance de sortie:2.5KΩ~6KΩ Résistance à l'isolation:≥100MΩ/50VDC
Voltage d'isolation: 500 VAC entre le boîtier et la connexion électrique ne causera pas de dommages
Compatible avec l'acier inoxydable 316L
Spécification de performance du capteur de pression en silicium
| Paramètres de performance: | ||||||
| Plage de mesure | Épaisseur (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa | ||||
| Absolute (A) | Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission. | |||||
| Sélectionné | Le système d'aérodrome doit être équipé d'un système d'aérodrome. | |||||
| Le type | Je suis désolé. | Unité | ||||
| Linearité | ± 0.15 | ± 0.3 | % F.S. | |||
| Répétabilité | 0.05 | 0.1 | % F.S. | |||
| Hystérésis | 0.05 | 0.1 | % F.S. | |||
| Débit de compensation nul | 0 ± 1 | 0 ± 2 | MV | |||
| Produit à grande échelle | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | MV | ||
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | MV | |||
| Température de décalage zéro. | ≤ 20 KPa | ± 1 | ± 25 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |||
| Température à pleine échelle. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |||
| Temps compensé. | ≤ 20 KPa | 0 ¢ 50 | °C | |||
| ≥ 35 kPa | 0 ¢ 70 | °C | ||||
| Température de fonctionnement | - 20 ¢ 80 | °C | ||||
| Température de stockage | - 40 ¢ 125 | °C | ||||
| Surcharge admissible | 3 fois l'échelle totale | |||||
| Pression de rupture | 5 fois la taille totale | |||||
| Stabilité à long terme | 0.2 % | F.S./année | ||||
| Matériau du diaphragme | autres | |||||
| Résistance à l'isolation | Pour les appareils à courant alternatif | |||||
| Vibration | Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz | |||||
| Le choc | 100 g, 11 ms | |||||
| Temps de réponse | ≤ 1 ms | |||||
| Sceau de l'anneau O | Déchets d'acier ou d'acier | |||||
| Remplissage du milieu | Huile de silicium | |||||
| Le poids | ¥ 25 g | |||||
| Les paramètres sont testés dans les conditions suivantes: tension constante de 10 V et température ambiante de 25 °C | ||||||
FQA:
1Q: Quelles sont les caractéristiques de votre capteur de pression?
R: haute précision, durabilité et excellentes performances.
2.Q: Puis-je personnaliser les spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques.
3Q: Quelle est votre capacité de production?
R: Nos installations de fabrication peuvent produire jusqu'à 30 000 capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison
4.Q: Quelle est la période de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.
5Q: Quel est le prix des produits?
A: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme
6.Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC est toujours disponible.
