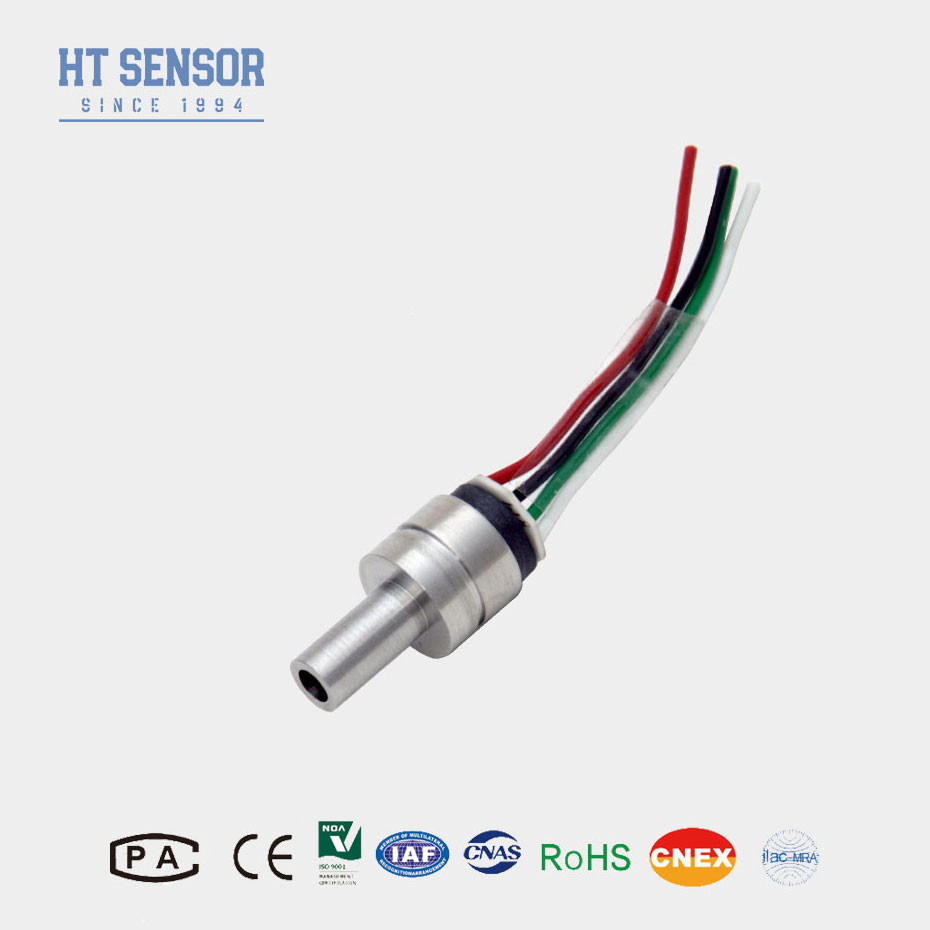

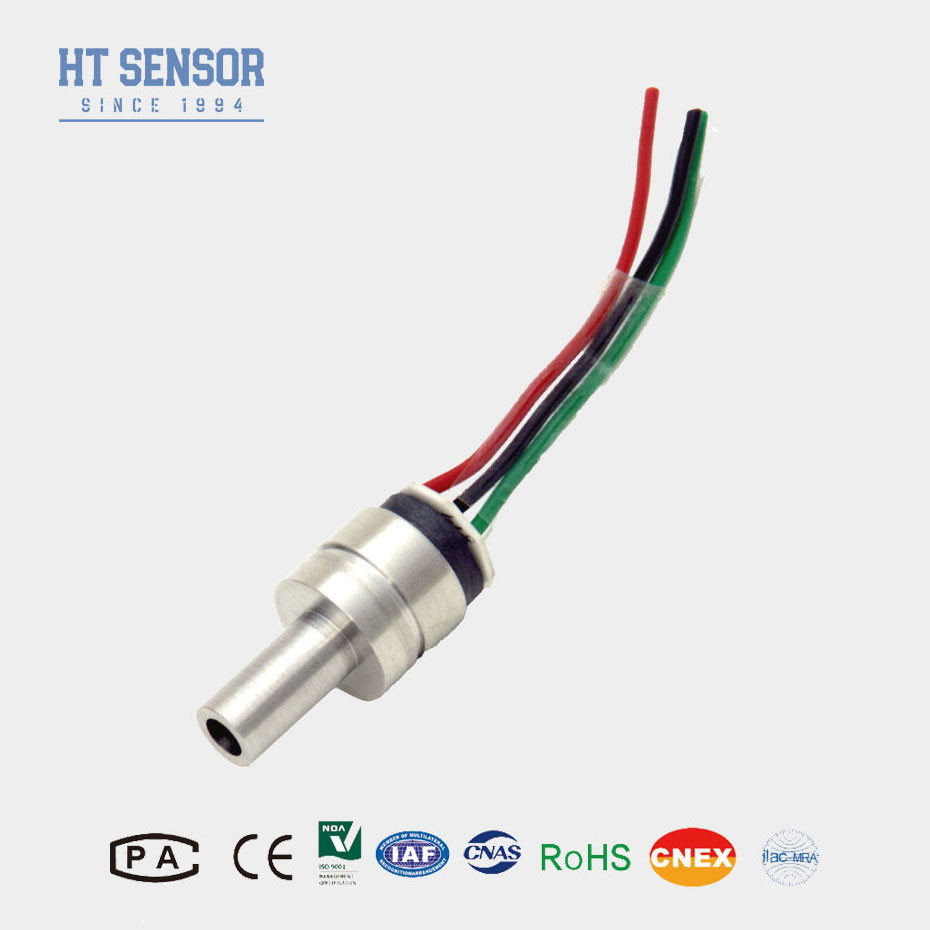

HT13 Petit profilé 100mv Capteur de pression piézoresistif au silicium
Détails du produit
| Matériel: | autres | Plage minimale: | 350kpa |
|---|---|---|---|
| Max Range: | 35 MPa | L'offre: | 10VDC |
| Produits: | 100 mv + 20 mv | sélectionnable: | fil de silicone de Quatre-couleur |
| Modèle: | HT13 | Huile de pétrole: | silicium de diffusion |
| Le fil: | Je ne veux pas. | ||
| Mettre en évidence |
Capteur de pression piézoresistif au silicium de 100 mV,Transducteur de pression piézoresistif au silicium,Capteur de pression piézoresistif au silicium à petit profil |
||
Description du produit
HT13 Capteur de pression au silicium diffus Capteur de pression piézoresistif
Introduction du capteur de pression en silicium:
HT13V est un capteur de pression piézorésistif en silicium doté d'un noyau d'élément de silicium diffus très stable.Il utilise l'effet piézorésistif du silicium diffusé pour la mesure précise des pressions des liquides et des gazCe capteur est largement utilisé dans diverses applications, y compris les compresseurs d'air et les systèmes de réfrigération.
Caractéristiques du produitdétecteur de pression en silicium:
1Utilise une technologie de pointe et est encapsulé dans un boîtier en acier inoxydable 316L
2. large plage de mesure 0~350KPa~60MpaS
3.Haute fiabilité et excellente stabilité
4. Fourniture de tension constante
Applicationsd'une épaisseur d'environ 50 mm:
1.Instruments médicaux
2.Contrôle des processus
3.Mesures des eaux douces et des eaux usées
4.Mesure des gaz sous vide partiel
5Systèmes de niveau de réservoir (RV et industriel)
Données électriques du capteur de pression en silicium
L'offre:1.5mADC Impédance d'entrée:3KΩ~6KΩ
Impédance de sortie:2.5KΩ~6KΩ Résistance à l'isolation:≥100MΩ/50VDC
Voltage d'isolation: 500 VAC entre le boîtier et la connexion électrique ne causera pas de dommages
Compatible avec l'acier inoxydable 316L
Spécification de performance du capteur de pression en silicium
| Paramètres |
La fréquence d'écoulement est de 0 à 350 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1 MPa, 2 MPa.3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa |
|||
| Typique | Je suis désolée. | Unités | ||
| Pression Non linéaire |
± 0.15 |
± 0.3 | % F.S. | |
| Répétabilité sous pression et hystérésis | 0.02 | 0.05 | % F.S. | |
| Sortie nulle | 0 ± 1 | 0 ± 2 | MV | |
| Sortie de la portée | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | MV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | MV | |
| Erreur de température nulle | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Température d'erreur | ≤ 20 KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Pression de preuve | 3X Dimension nominale ou 120 MPa, selon la valeur inférieure | Je vous en prie. | ||
| Plage de température de fonctionnement | - 20 à 80 | °C | ||
| Plage de température compensée | La fréquence d'écoulement de l'électricité doit être supérieure ou égale à: | °C | ||
| Plage de température de stockage | -40 à 125 | °C | ||
Remarque:
1Paramètre supérieur dans les conditions suivantes:Alimentation: 1,5 mA Température: 25°C
2. Mesurée au vide pour l'absolu (A), ambiante pour le gauge (G).
3Le mieux est une ligne droite.
4. au-dessus de la plage de température compensée par rapport à 25°C.
5. Résistance à la charge pour réduire les erreurs de mesure dues à la charge de sortie.
6 Pression maximale pouvant être appliquée à un transducteur sans rupture de l'élément de détection ou du transducteur.
FQA:
1Q: Quelles sont les caractéristiques de votre capteur de pression?
R: haute précision, durabilité et excellentes performances.
2.Q: Puis-je personnaliser les spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques.
3Q: Quelle est votre capacité de production?
R: Nos installations de fabrication peuvent produire jusqu'à 30 000 capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison
4.Q: Quelle est la période de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.
5Q: Quel est le prix des produits?
A: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme
6.Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 12 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC est toujours disponible.
